户外太阳能集热支架底纹结构设计

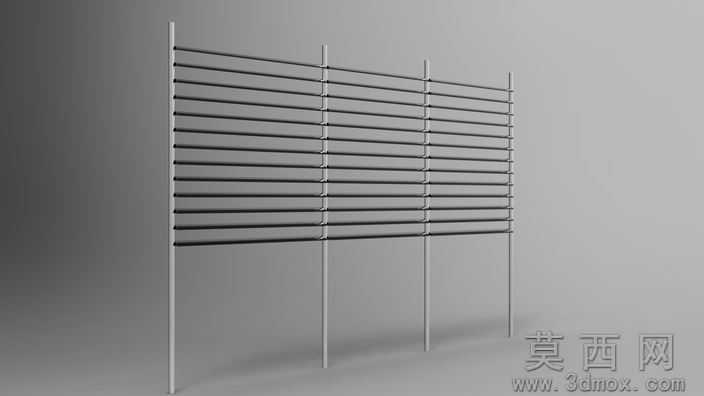

本作品为太阳能集热装置配套的底纹支架结构三维设计，建模阶段采用参数化建模逻辑搭建整体框架，首先确定四根竖向支撑立柱的排布间距与垂直高度，以等距阵列方式生成横向排布的集热承载横杆，每根横杆与立柱的衔接处做了适配的节点结构处理，保证构件连接的对位精度。建模过程中对金属管材的壁厚做了符合实际加工标准的参数设置，所有杆件的边缘均做了微小圆角处理，还原金属型材加工后的真实倒角效果，避免尖锐棱角带来的视觉失真。材质渲染阶段，整体支架赋予哑光银灰色金属材质，调整材质的反射粗糙度参数，模拟户外镀锌钢材的表面质感，既保留金属材质的基础反光特性，又避免过高反射带来的虚假感；背景采用渐变中性灰色调，搭配柔和的漫射光照系统，主光源从侧上方投射，在支架下方形成自然柔和的投影，辅助光源补亮结构暗部，清晰呈现每一层横杆的排布层次与立柱的支撑结构，让整体结构的空间关系一目了然。设计思路上，该底纹支架采用规整的矩阵式排布逻辑，横向横杆等距排列形成均匀的承载面，既可以为太阳能集热部件提供稳定的安装支撑，规整的平行线条也形成了简洁有序的视觉底纹效果；竖向立柱采用均匀分布的四点支撑结构，保障整体框架的结构稳定性，可适配户外露天场景的安装使用需求，结构上无多余冗余构件，在满足支撑强度要求的前提下尽可能简化构件数量，降低生产加工与现场安装的复杂度。整体模型的结构比例经过反复校准，各杆件的粗细比例、排布间距均参考实际户外太阳能支架的通用尺寸设定，保证结构外观的合理性与真实感，渲染输出的效果清晰展现了支架的整体形态与排布规律，可作为太阳能相关设施设计的结构参考、场景底纹素材使用。
