面板式空气转子流量计结构设计

　　这款面板式空气流量计主要面向气动系统、实验室气路、小型工业供气支路的流量监测场景，在气动设备的气源处理端、实验台供气终端、小型环保设备的气路采样段都有广泛适配空间，核心作用是直观显示管路内的空气瞬时流量，配合自带的调节旋钮可实现支路流量的手动整定，满足不同工况下的供气流量匹配需求。

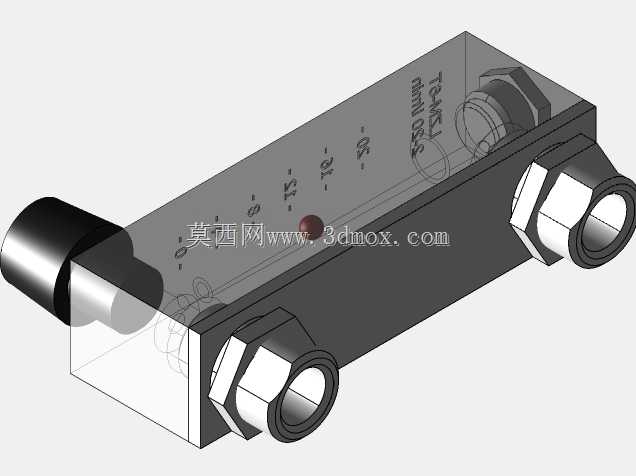

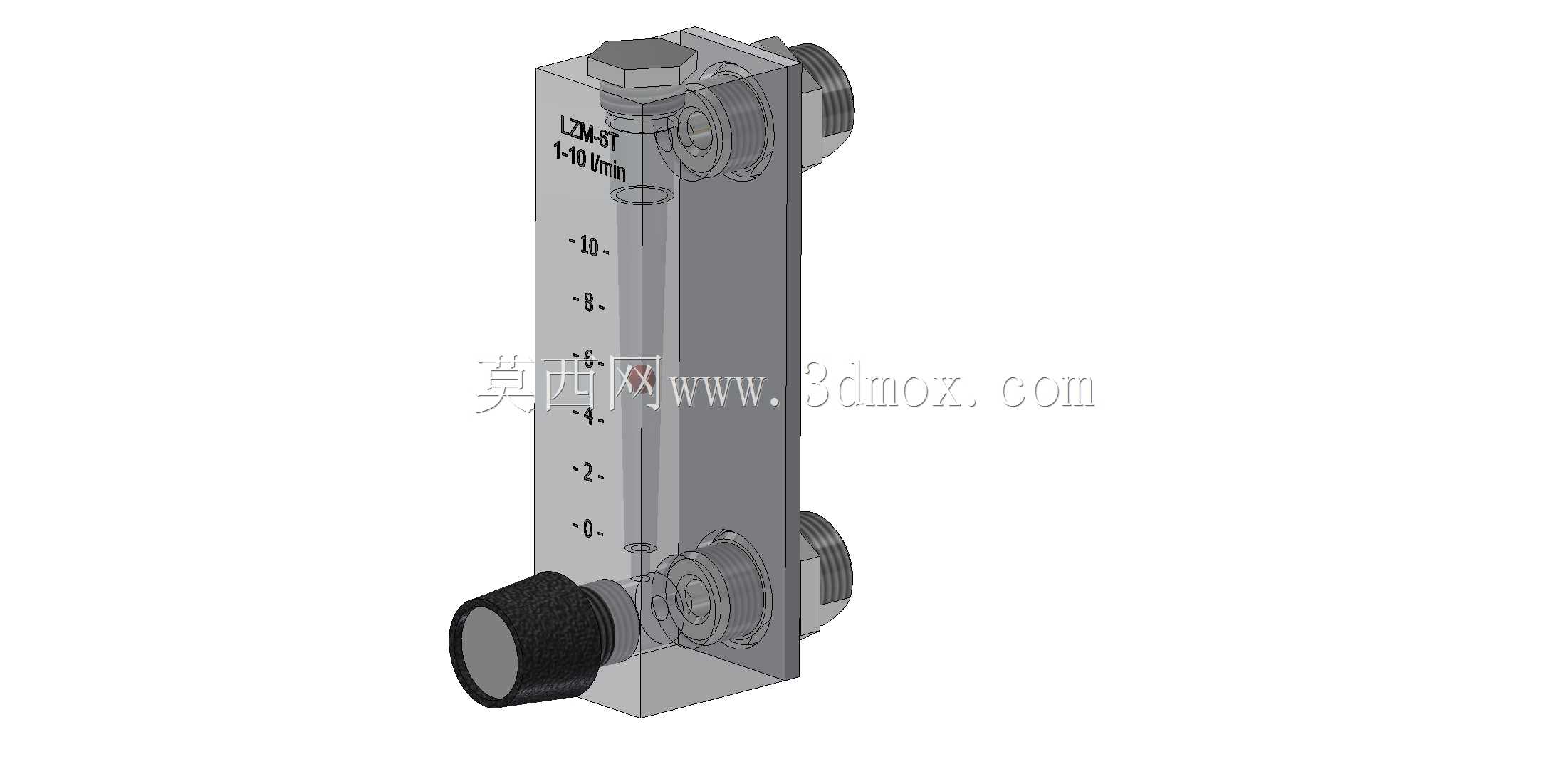

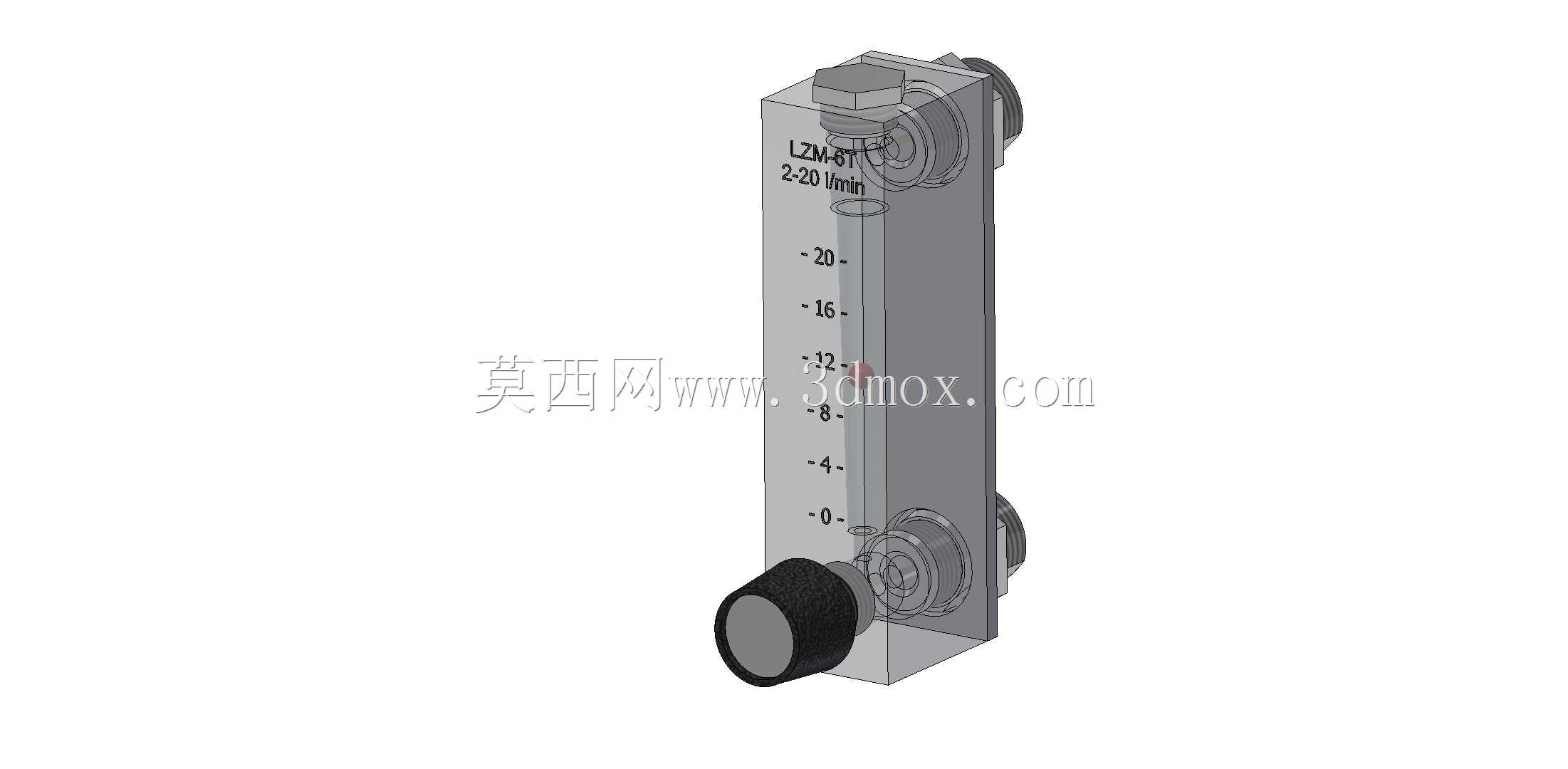

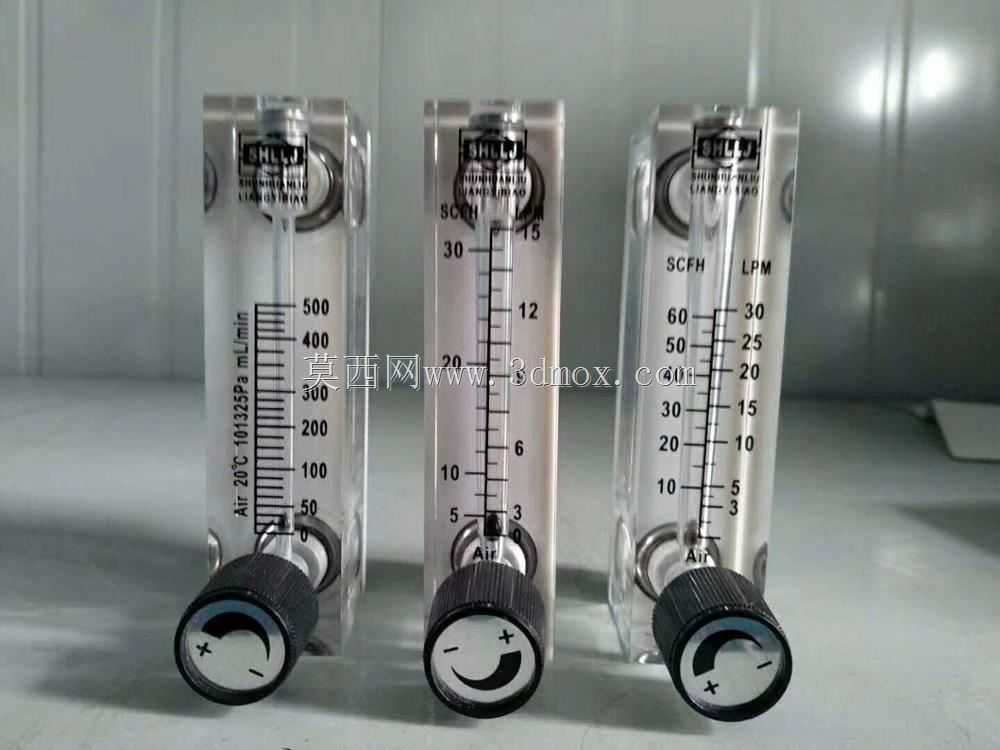

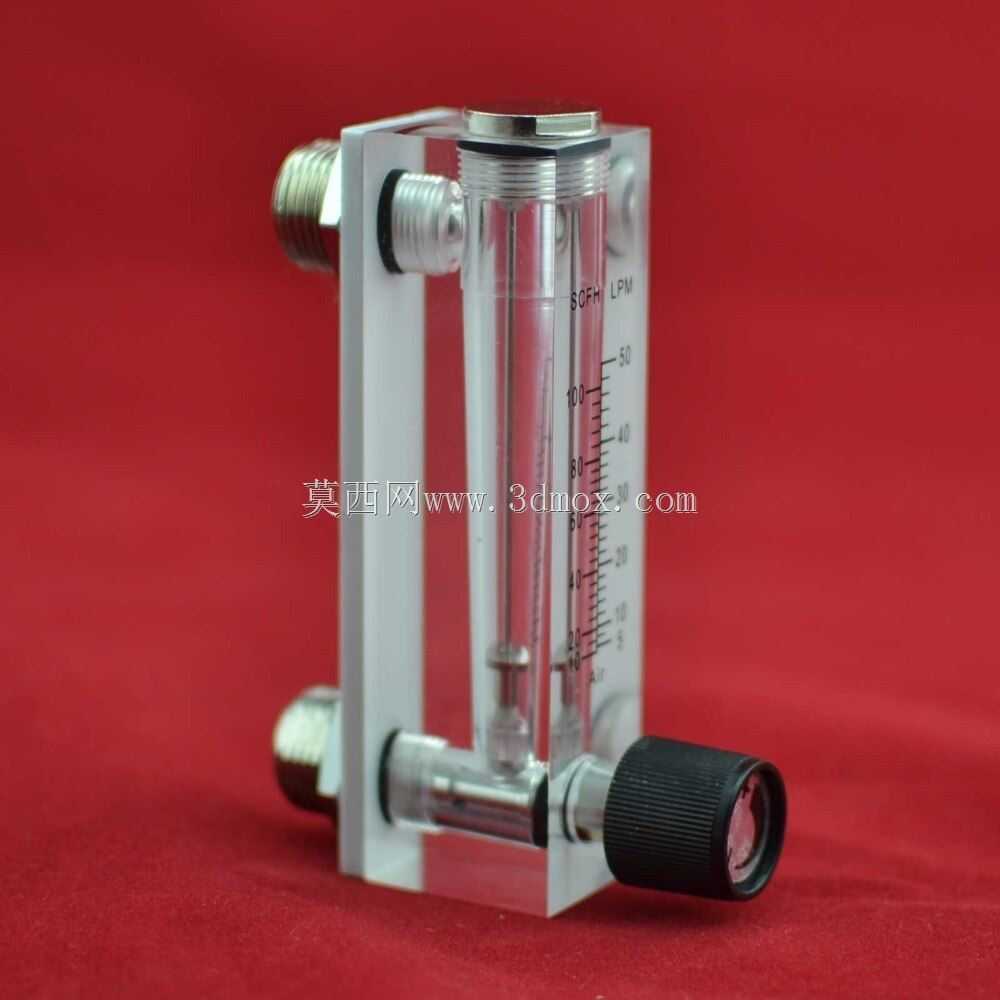

　　从功能特性来看，该款流量计采用透明有机玻璃主体作为测量管与安装基座的集成结构，测量管内部配有锥形流道与浮子结构，空气自下而上流经锥管时，浮子在气流推力与自身重力平衡下稳定在对应刻度位置，可直接读取当前流量值，量程覆盖1-10升/分钟与2-20升/分钟两档区间，适配多数小流量气路的监测需求。基座侧方集成的黑色旋钮为针阀调节结构，通过旋转改变阀口通流面积，可连续调整管路通流量，实现从全闭到全开区间的无级调节，调节阻尼适中，不会出现流量跳变的情况，适合需要精细整定气路流量的场景。

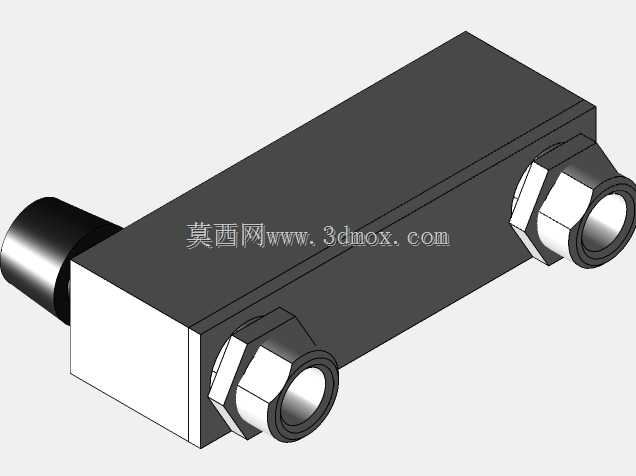

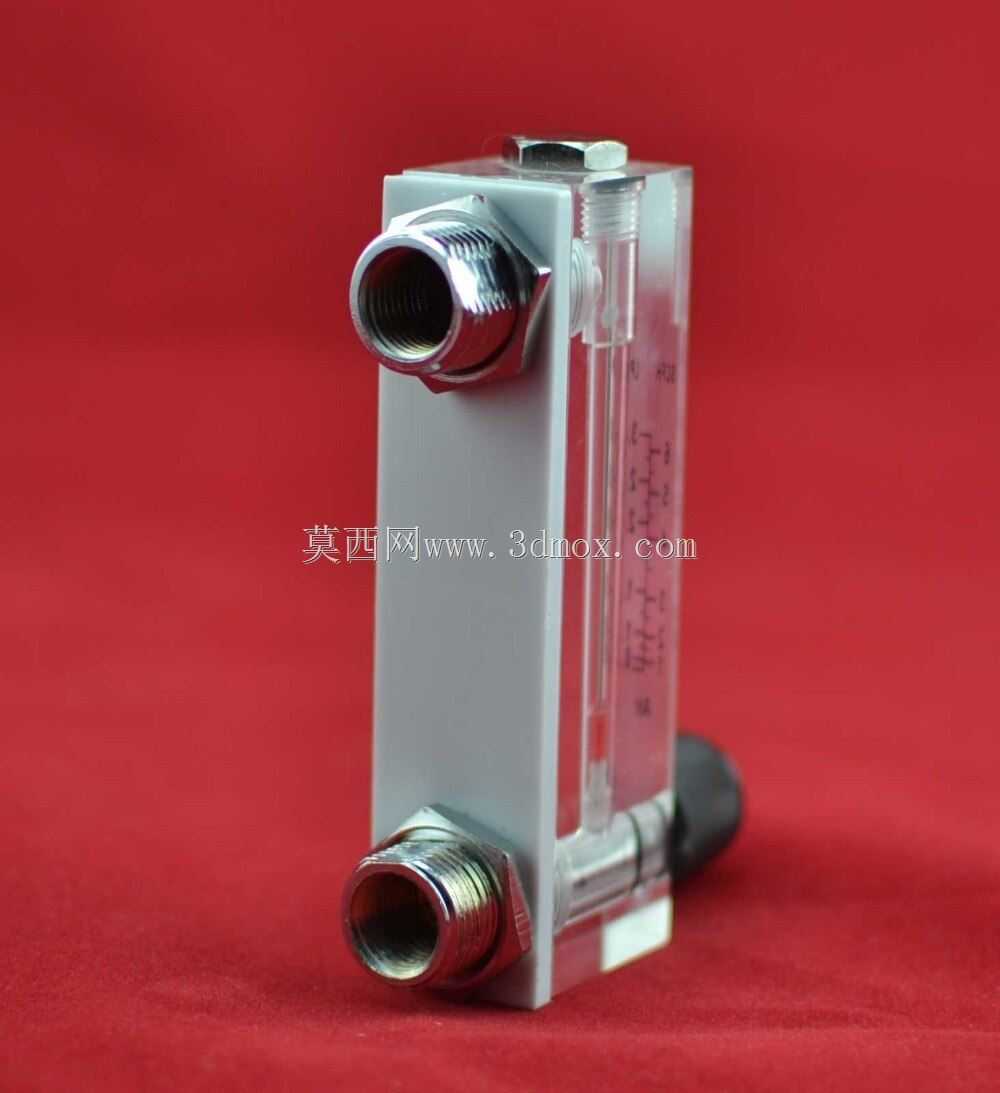

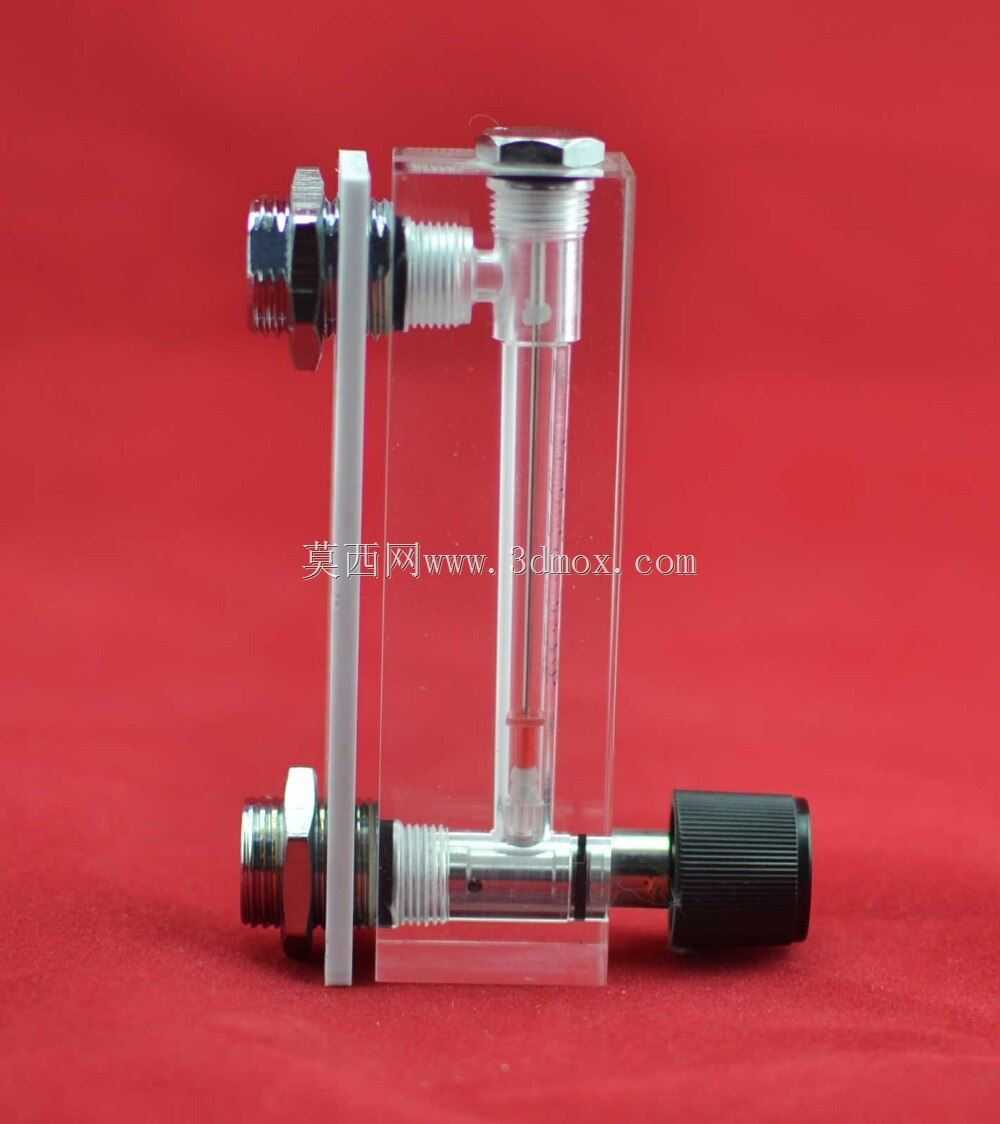

　　设计思路上，该结构采用一体化面板安装逻辑，将测量锥管、安装支架、进出气接头、调节针阀全部集成在方形透明基座上，没有额外的分体式安装支架，既减少了零件数量降低装配复杂度，也让整体结构更加紧凑。进出气接头采用侧置外螺纹设计，分别布置在基座上下两端的侧方，与气路管路连接时不需要额外弯折管路，可直接对接硬管或软管接头，适配现场常见的气路布管走向。基座背部为平整安装面，可直接通过螺栓固定在设备面板或气路安装板上，不需要额外的安装转接件，面板开孔尺寸与基座外形匹配后即可实现嵌入式安装，安装后正面仅露出刻度区与调节旋钮，操作与观测都十分便捷。

　　外形尺寸与安装边界方面，整体结构为窄长方型布局，主体宽度控制在较小范围内，可并排布置在密集的气路面板上，不会占用过多安装空间；进出气接头的中心距经过标准化设计，匹配常规小通径气路阀件的安装间距，替换同类型流量计时不需要调整原有管路位置。调节旋钮突出基座表面的长度经过优化，既保证旋转操作时有足够的握持力矩，也不会因为突出过长在设备运输、安装过程中发生磕碰损坏。测量管上的刻度采用激光蚀刻工艺，直接标注在透明锥管表面，不会因为长期擦拭或气流冲刷出现刻度磨损脱落的问题，读数清晰度可长期保持。

　　在实际选型适配中，该结构的安装方式可兼容垂直安装的气路走向，因为浮子式流量计需要保证介质自下而上流动才能保证测量精度，设计时已经将进出气方向与锥管流向做了对应，安装时只要保证基座垂直固定即可满足测量精度要求，不需要额外调整流向。基座材质选用高透明度的有机玻璃，既可以清晰观察内部浮子位置，也具备一定的耐压能力，适配常规低压气路的工作压力范围，日常使用中不会因为常规气压波动出现壳体开裂的问题。两端的金属接头采用不锈钢材质，与气管连接时密封性能可靠，长期使用不会出现锈蚀导致的接头漏气问题，适配工业现场的常规使用环境。
