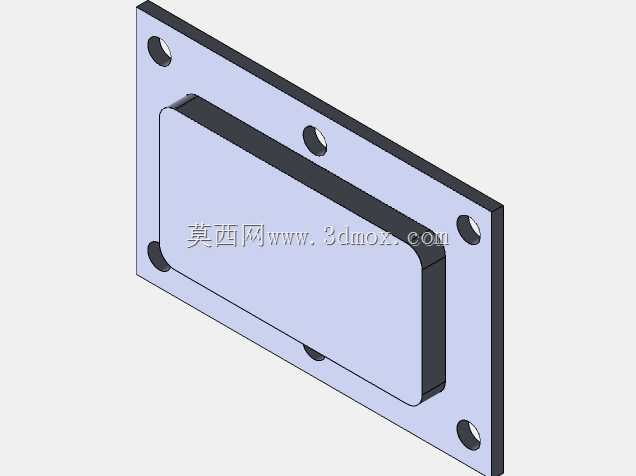

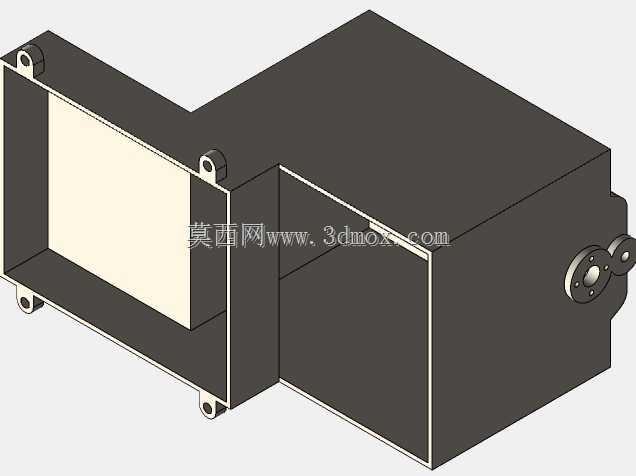

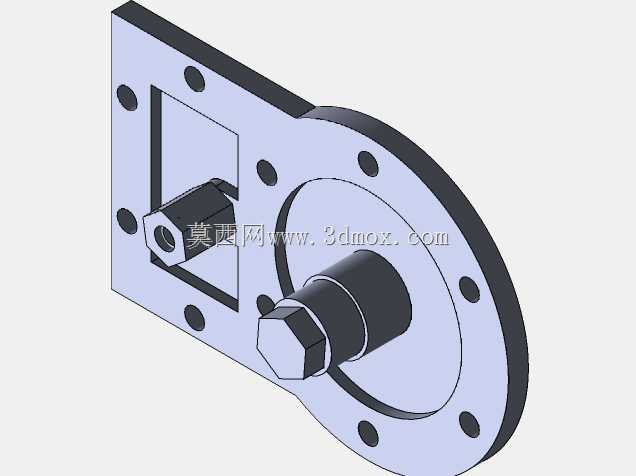

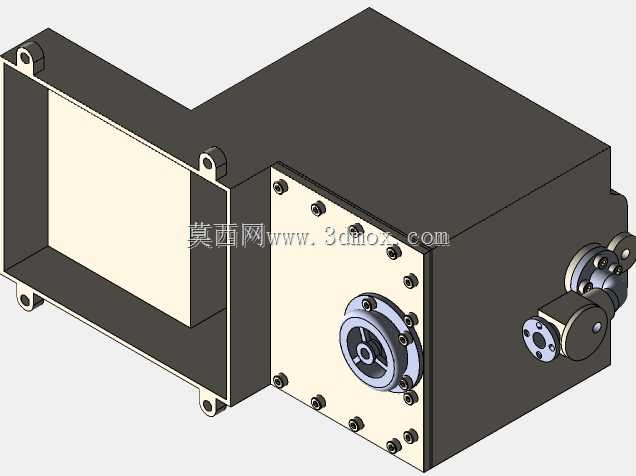

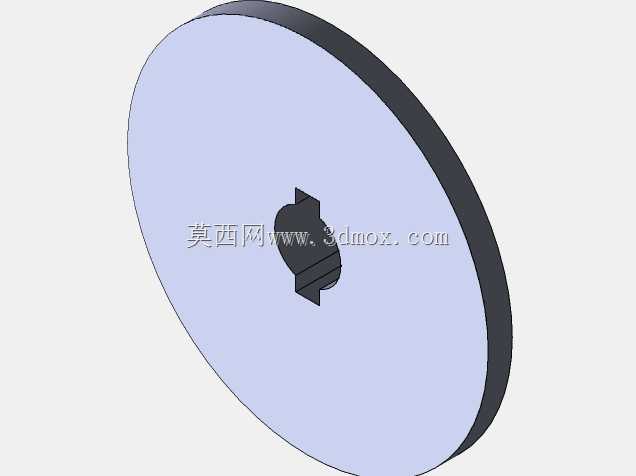

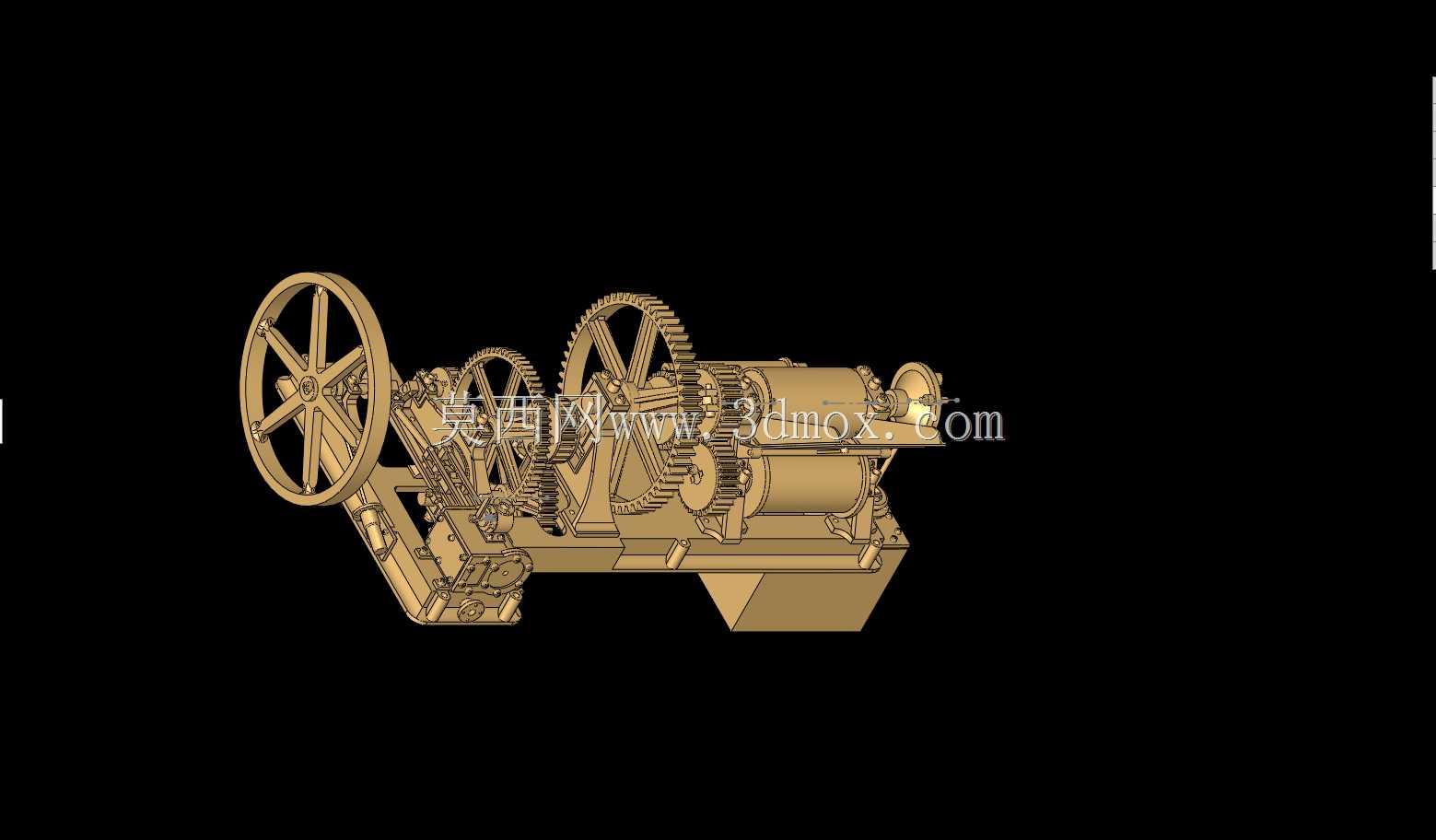

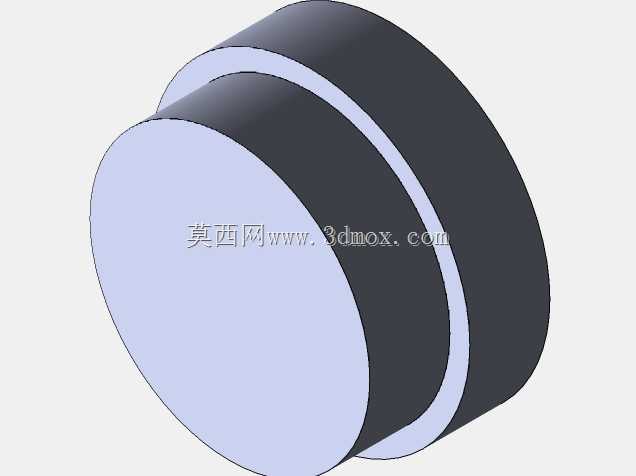

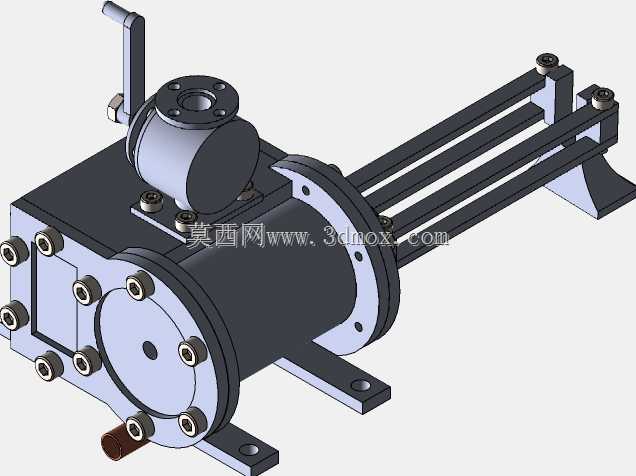

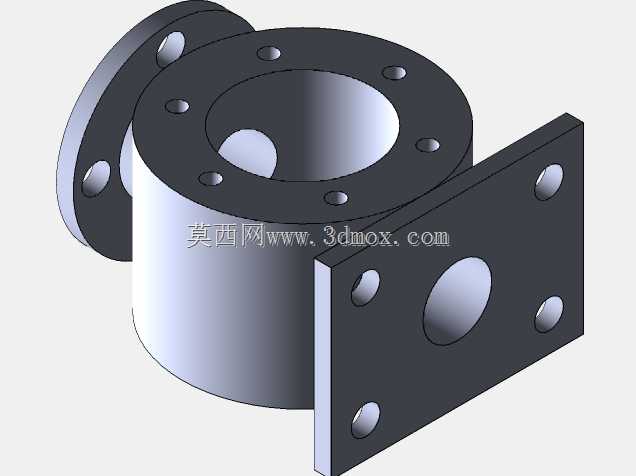

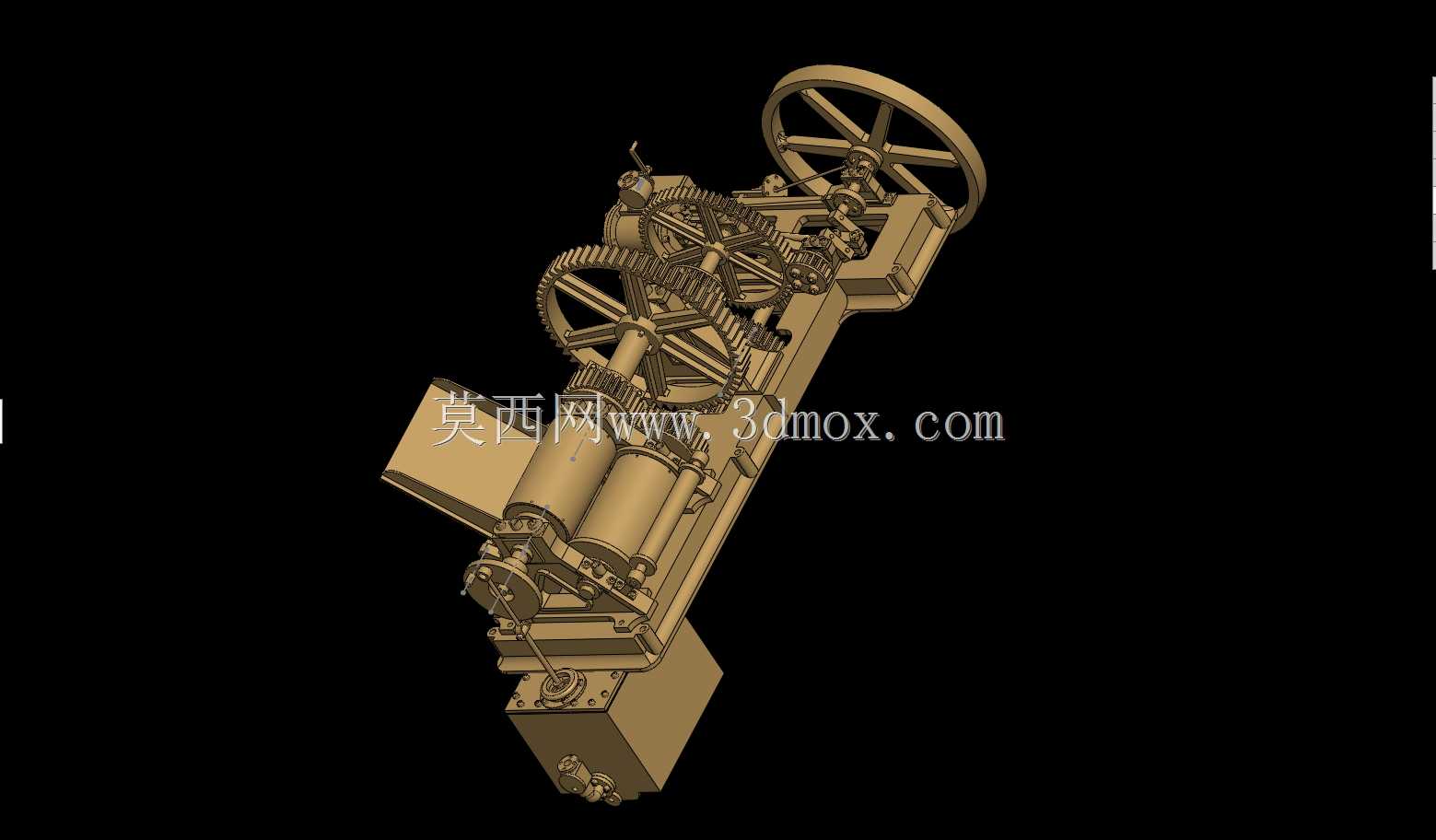

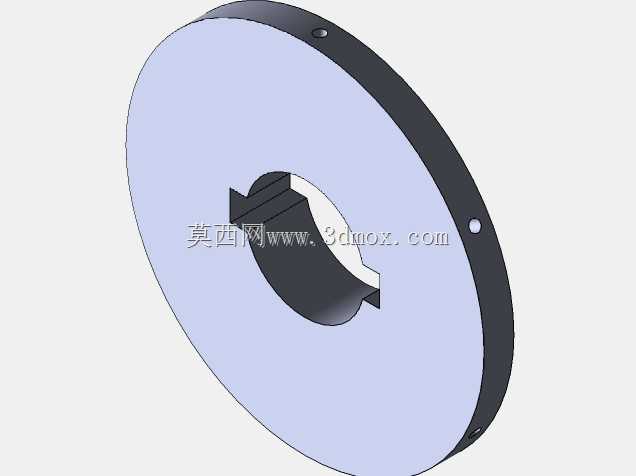

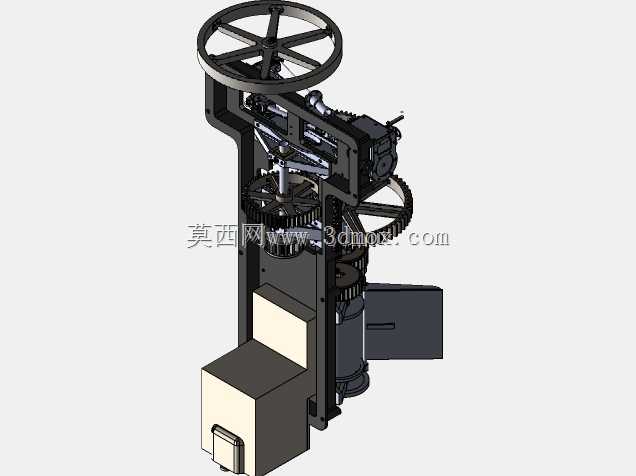

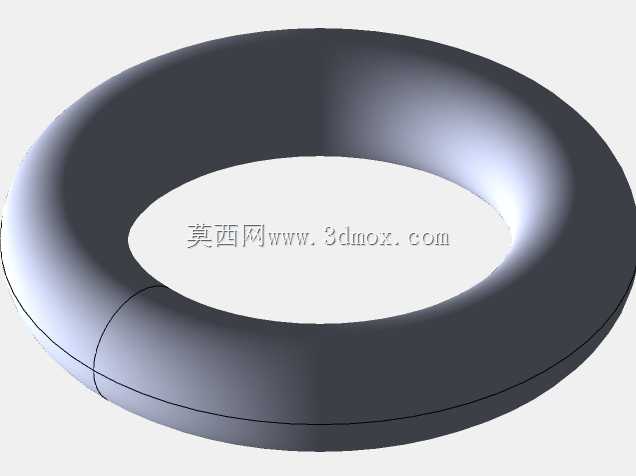

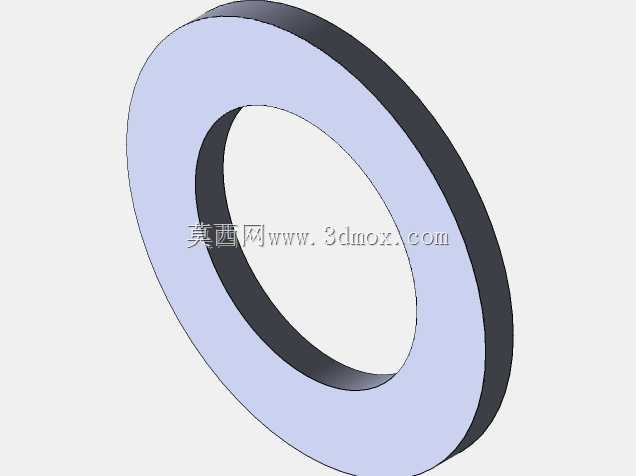

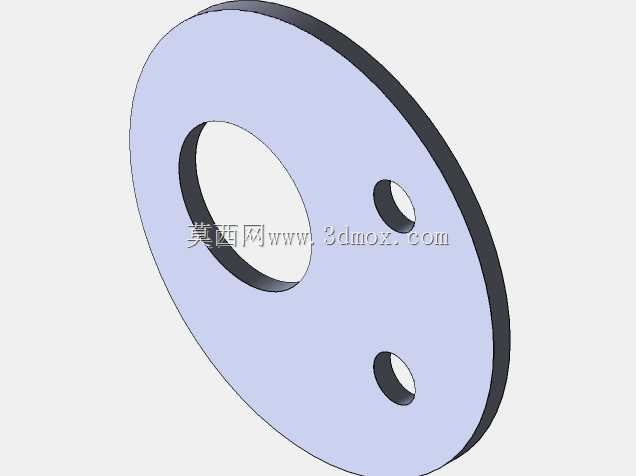

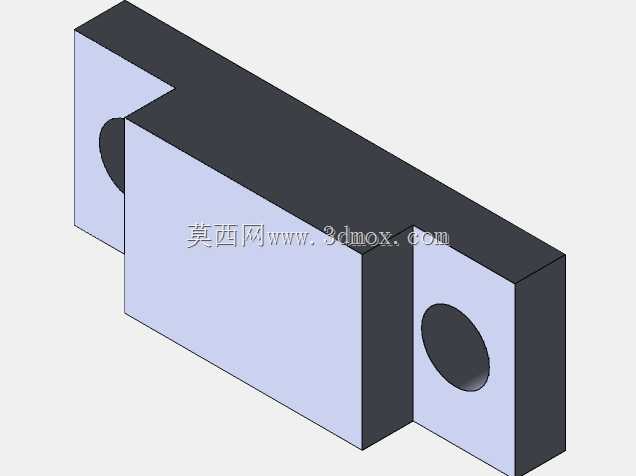

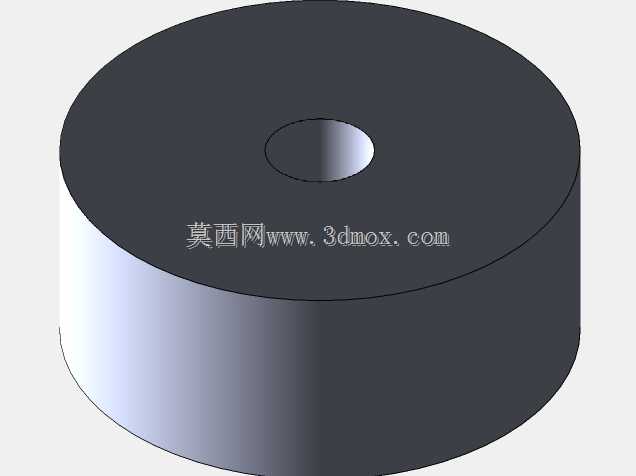

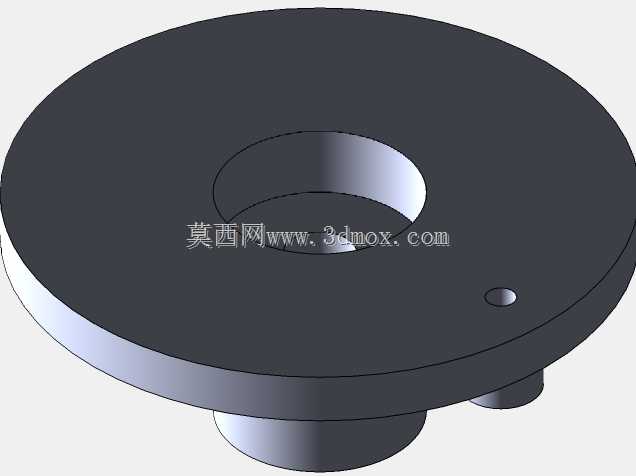

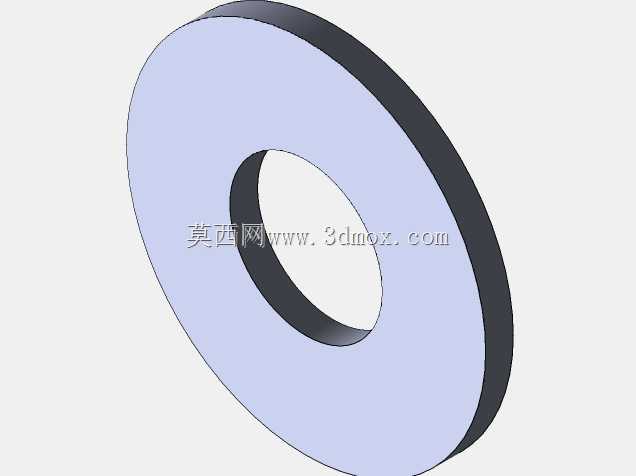

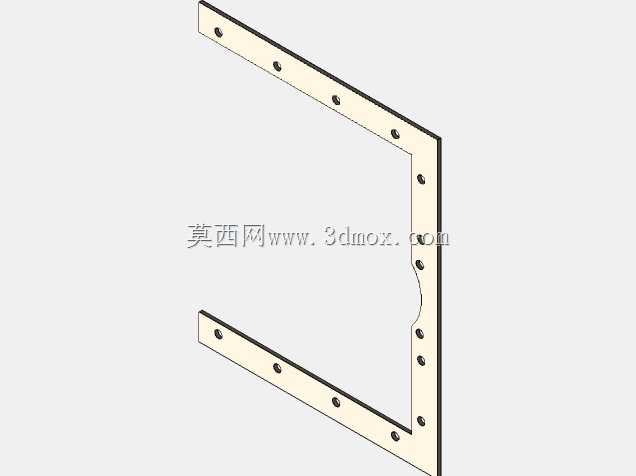

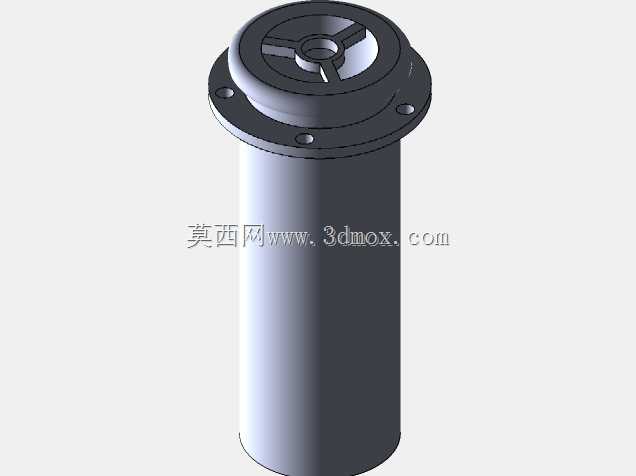

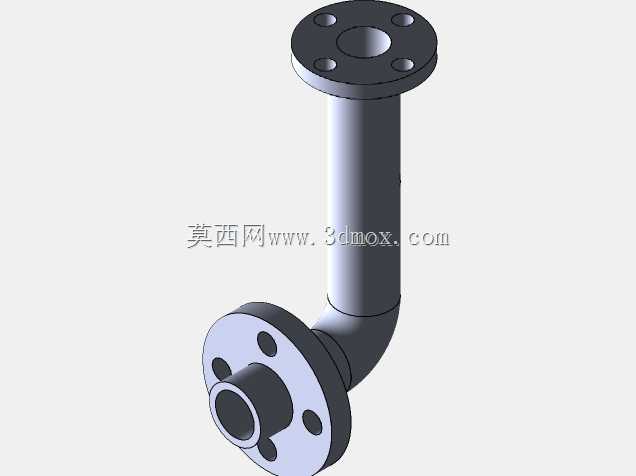

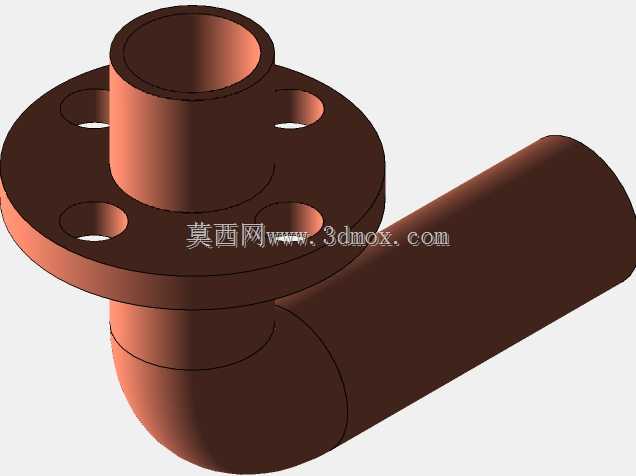

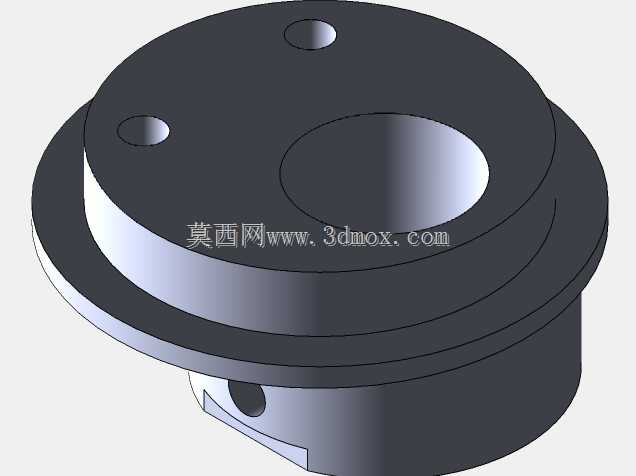

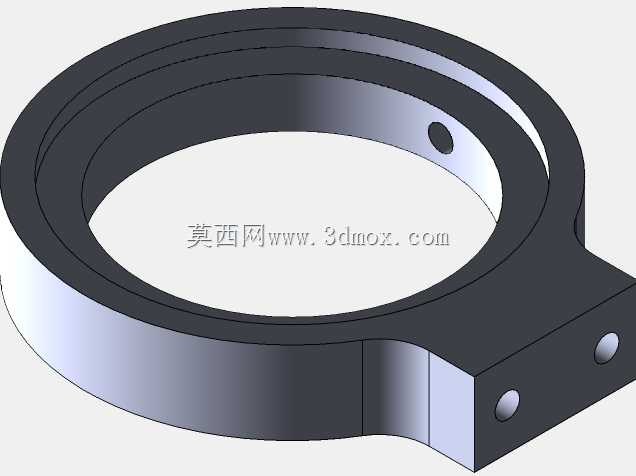

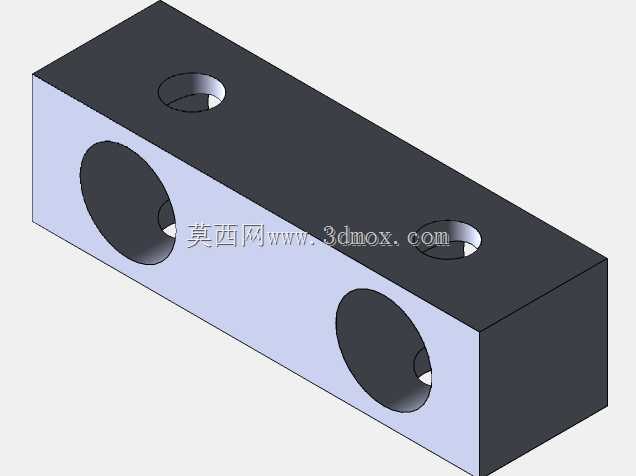

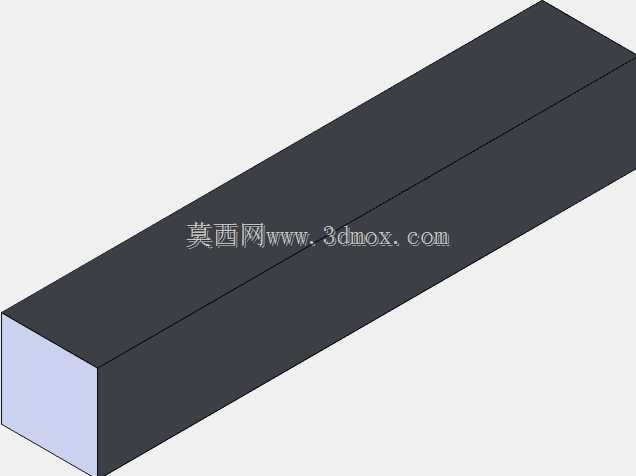

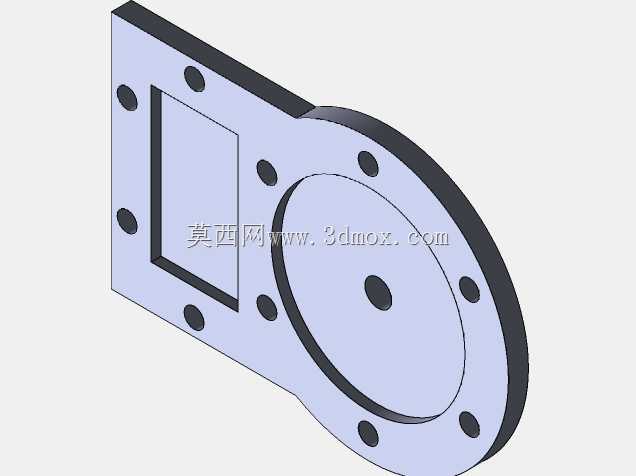

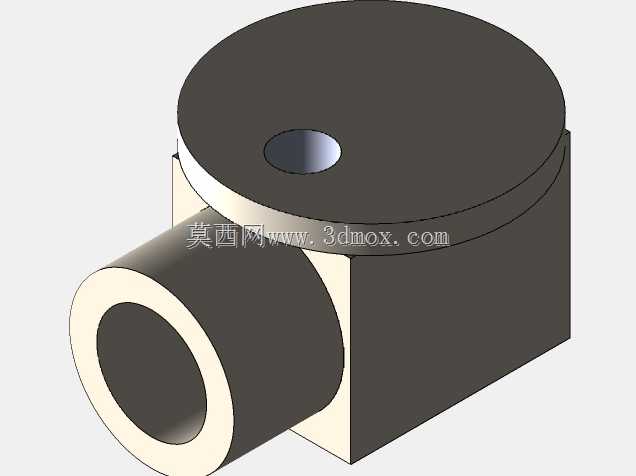

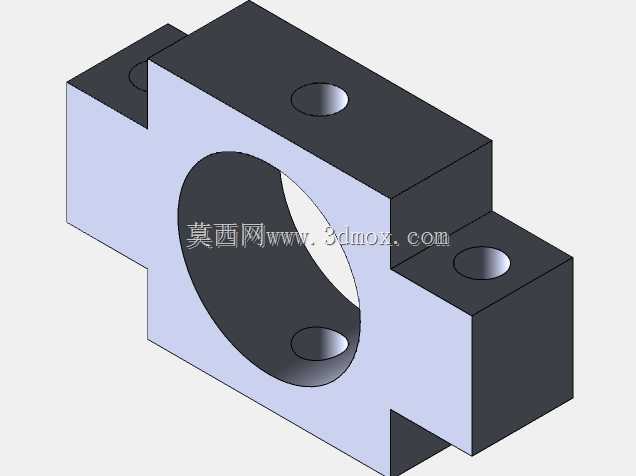

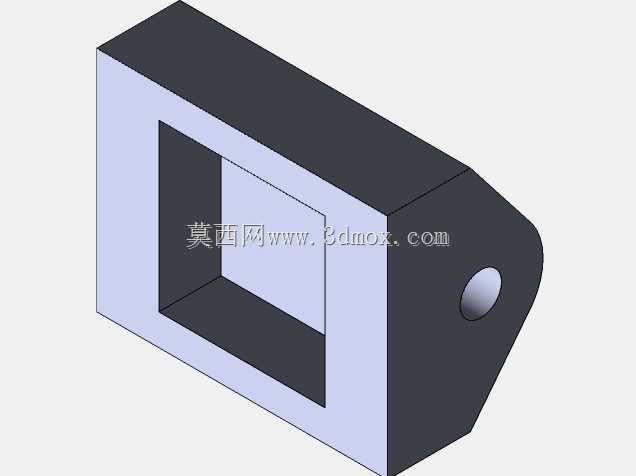

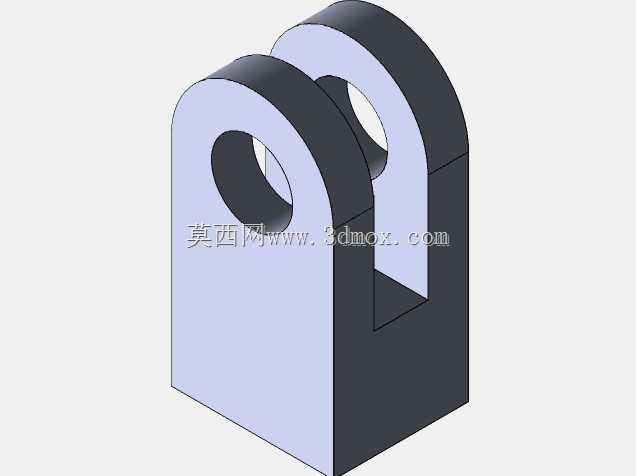

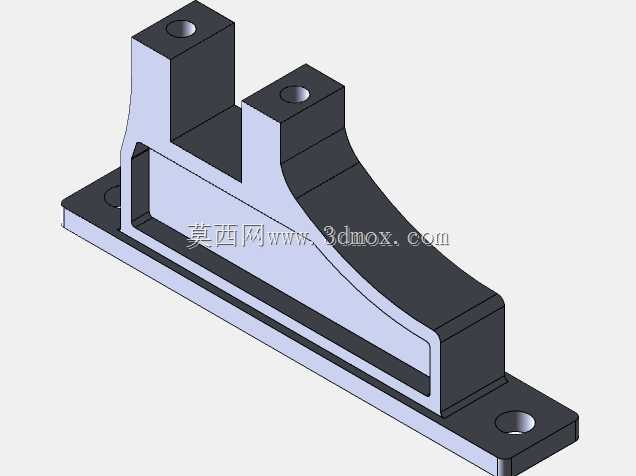

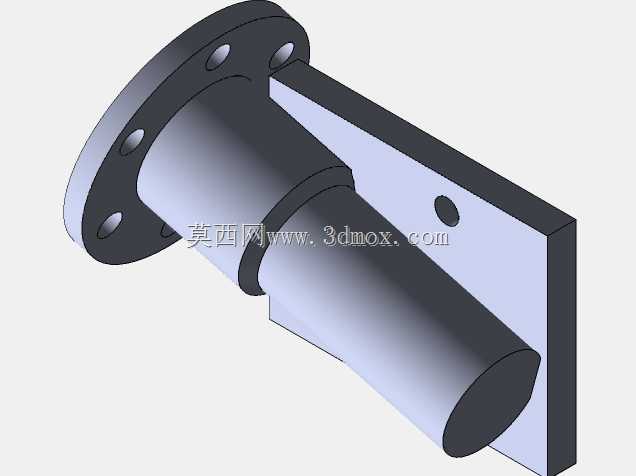

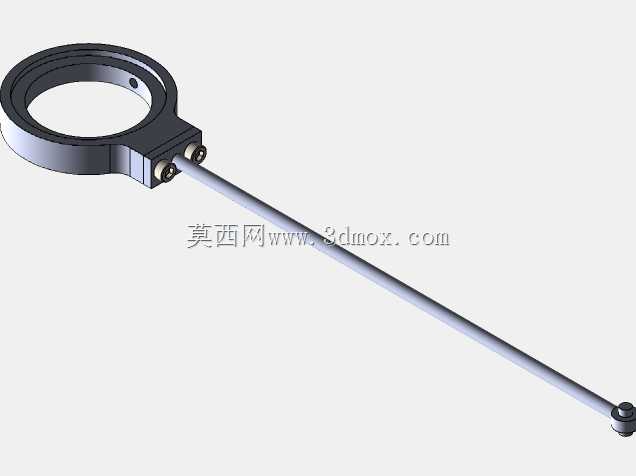

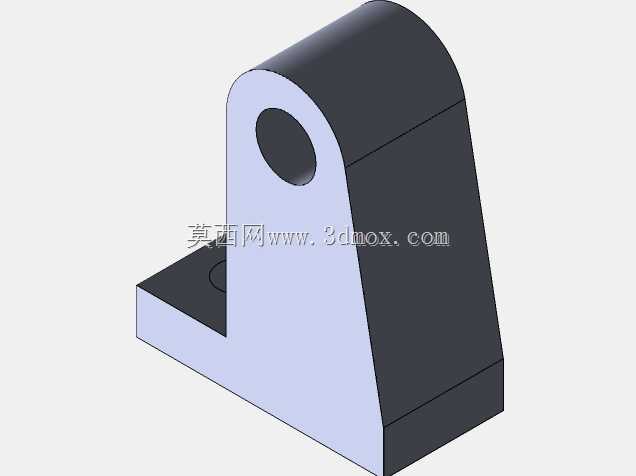

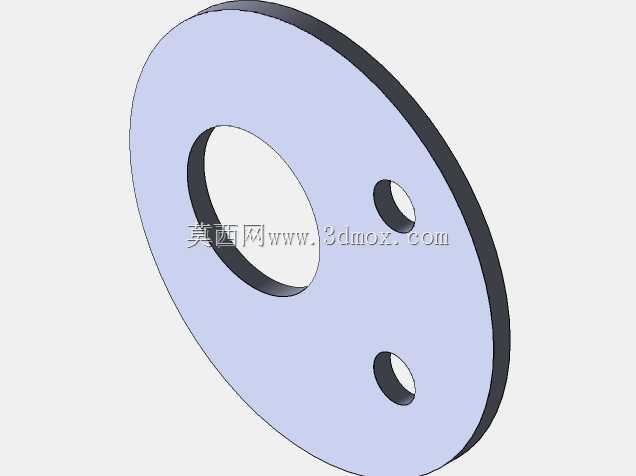

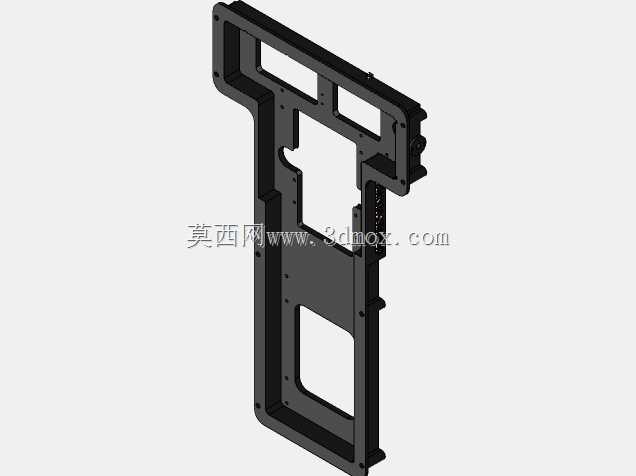

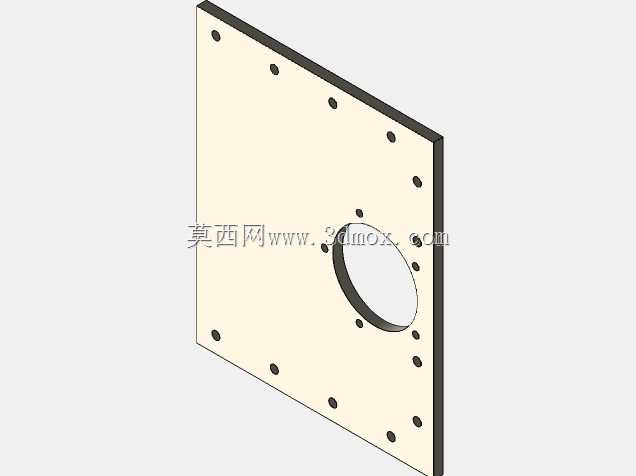

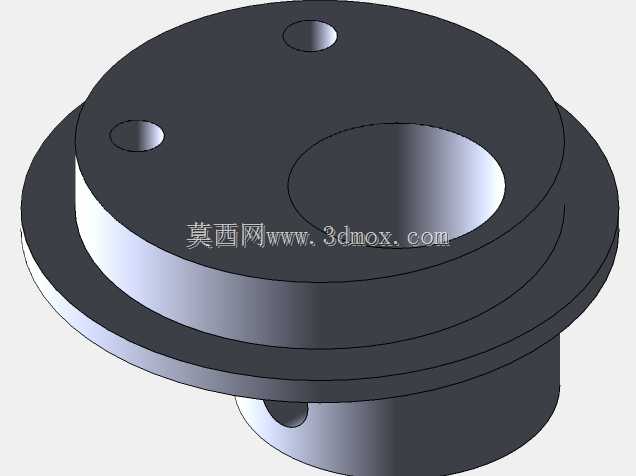

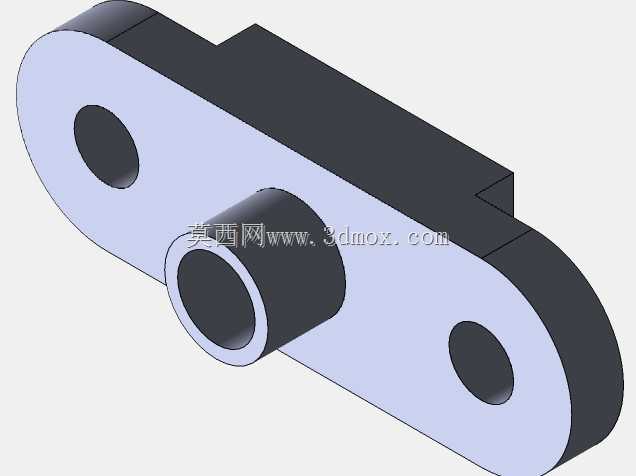

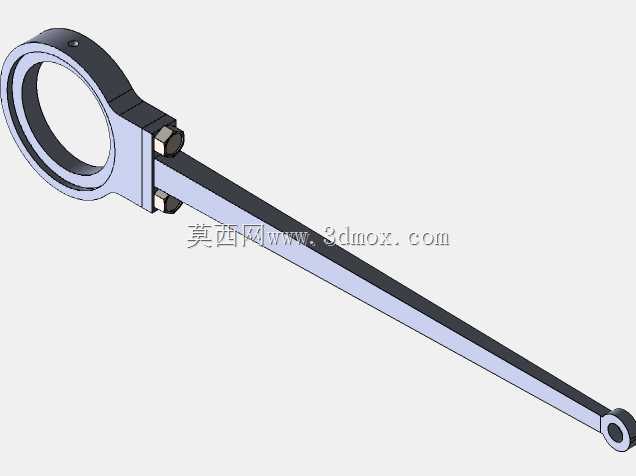

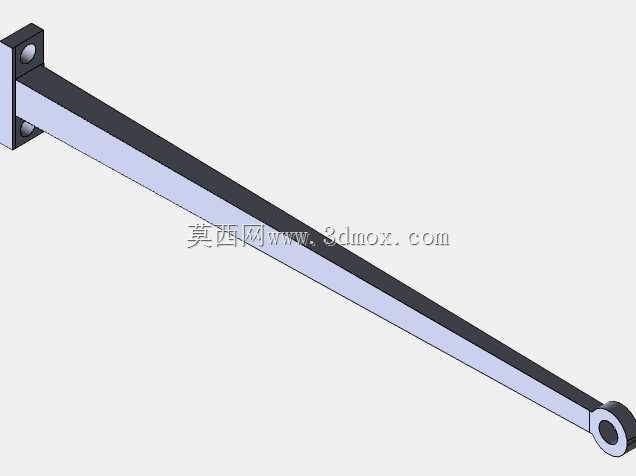

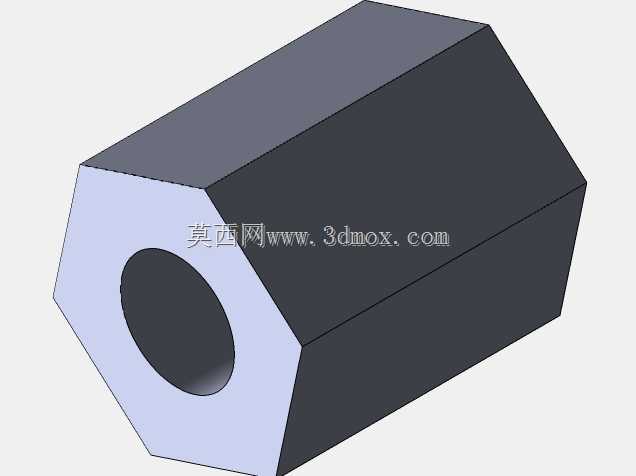

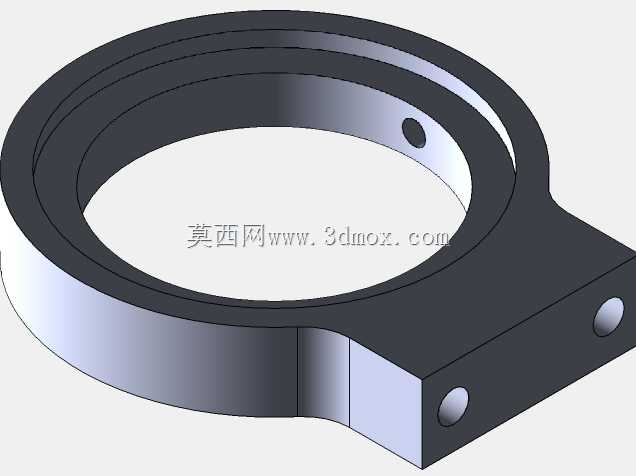

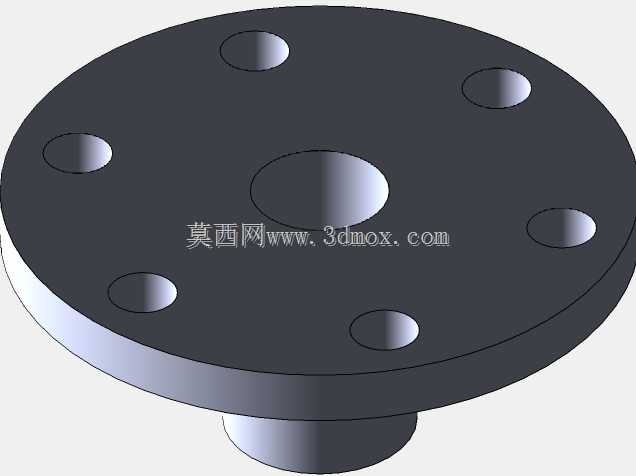

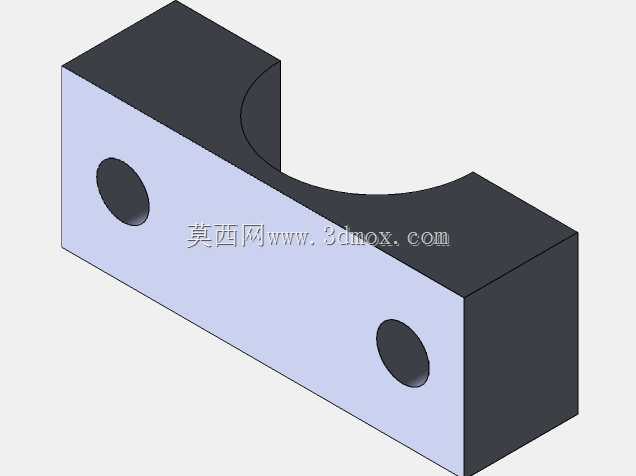

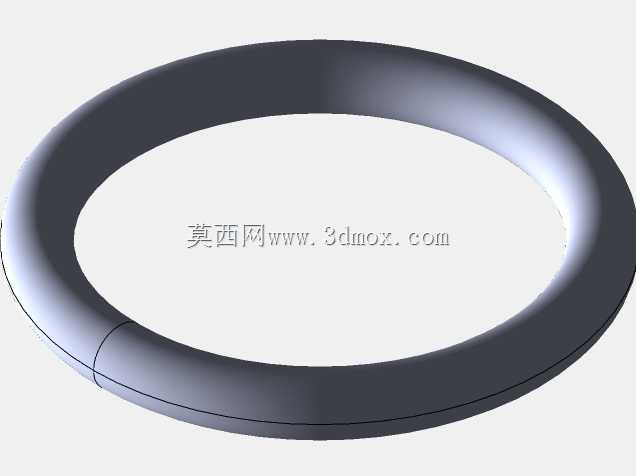

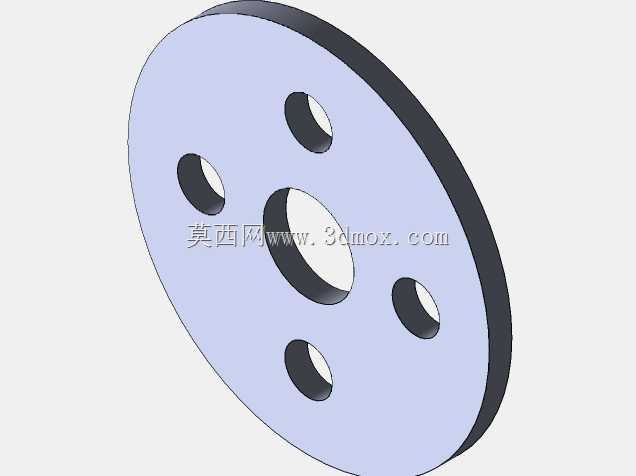

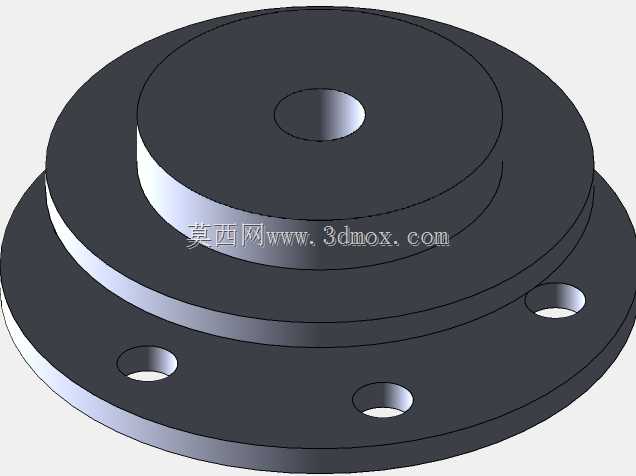

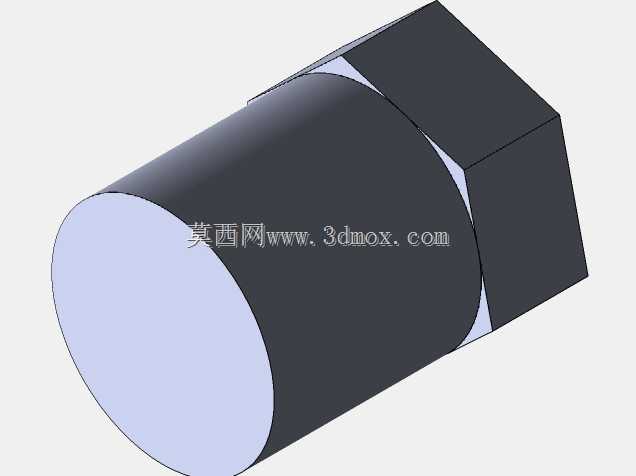

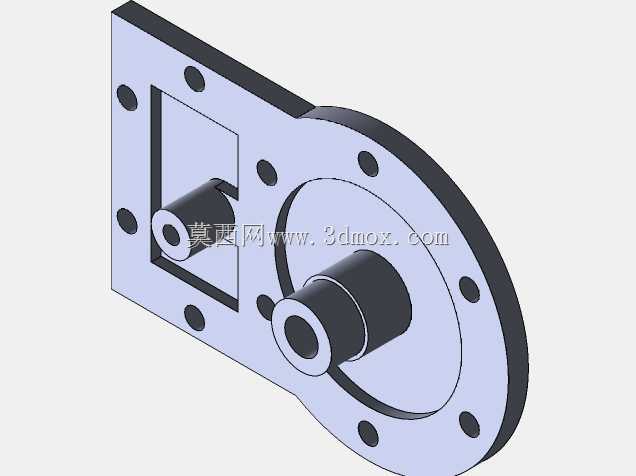

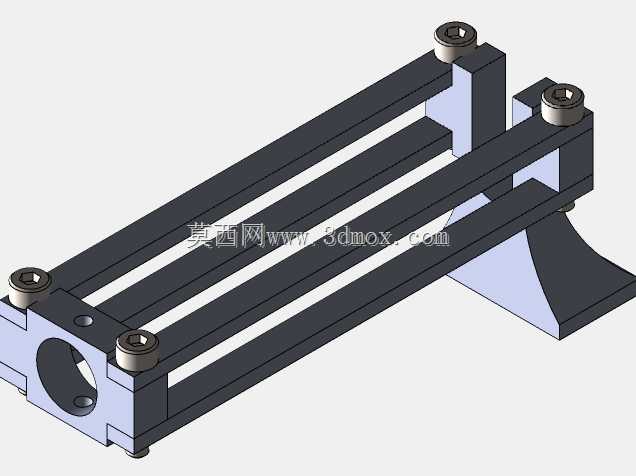

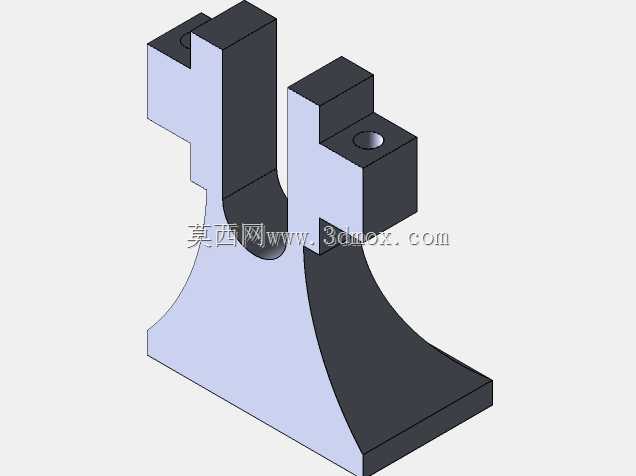

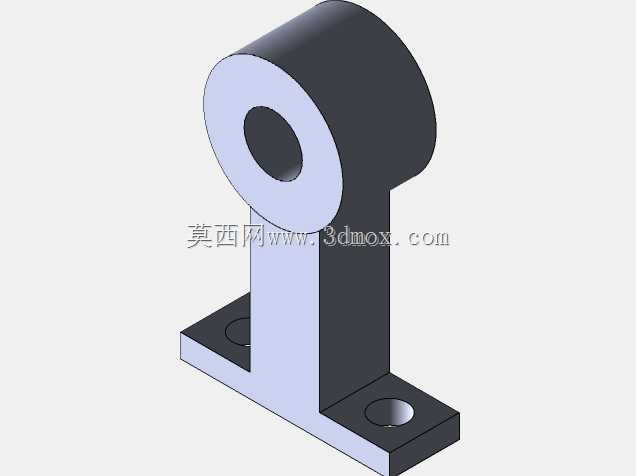

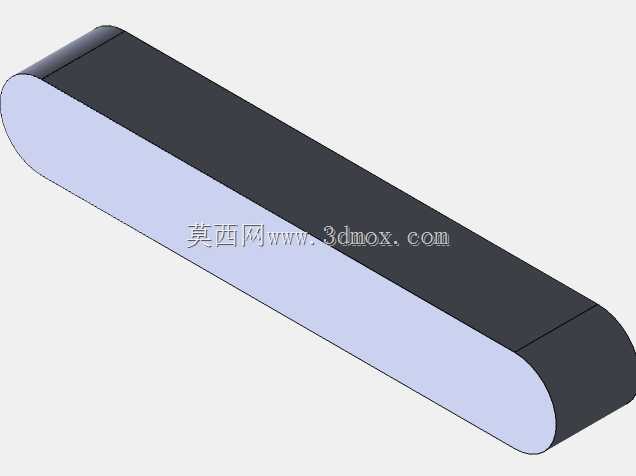

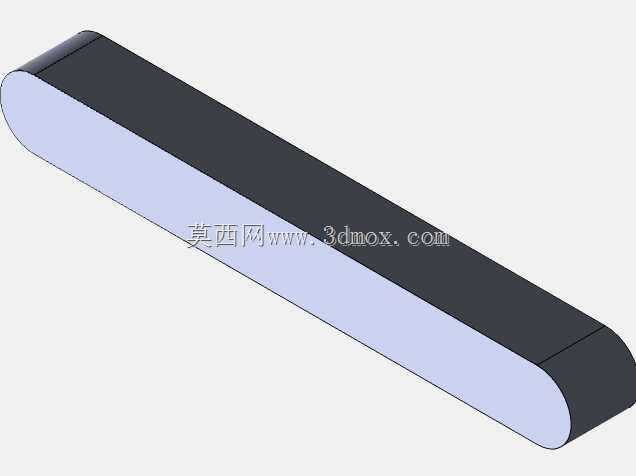

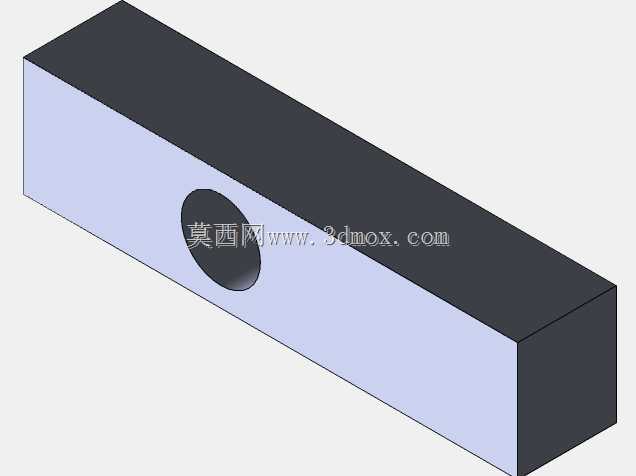

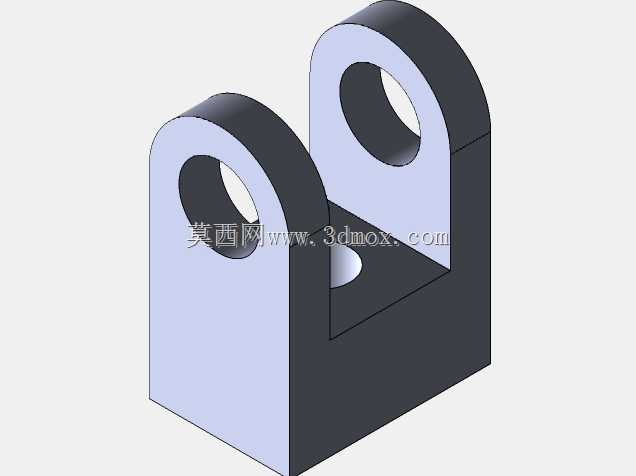

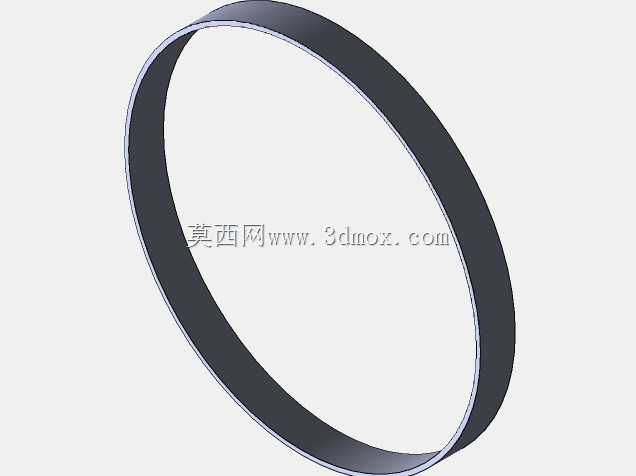

传统结构甘蔗压榨设备三维结构

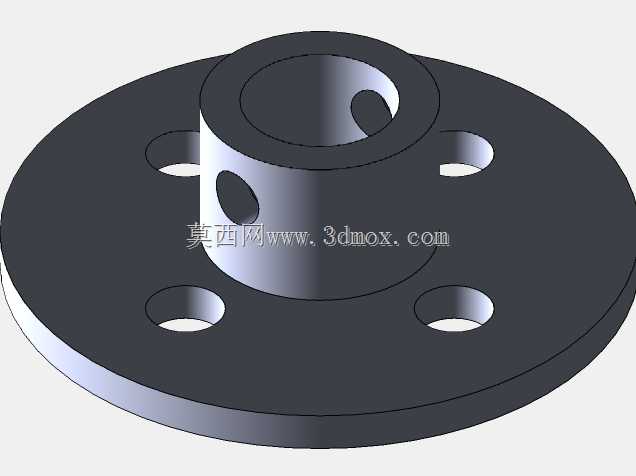

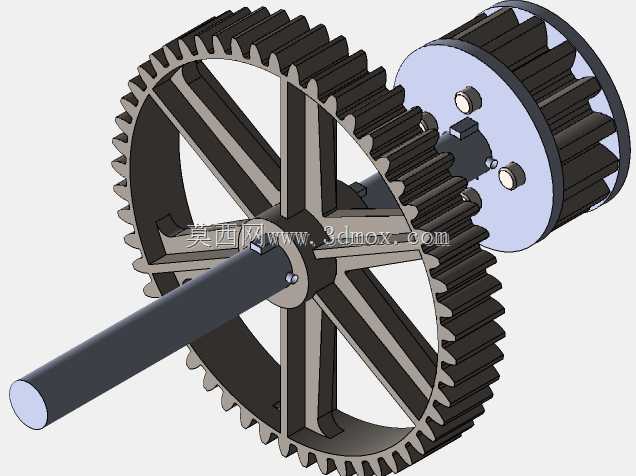

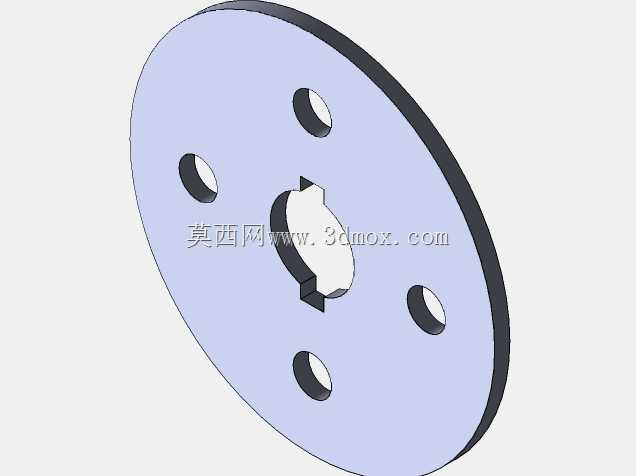

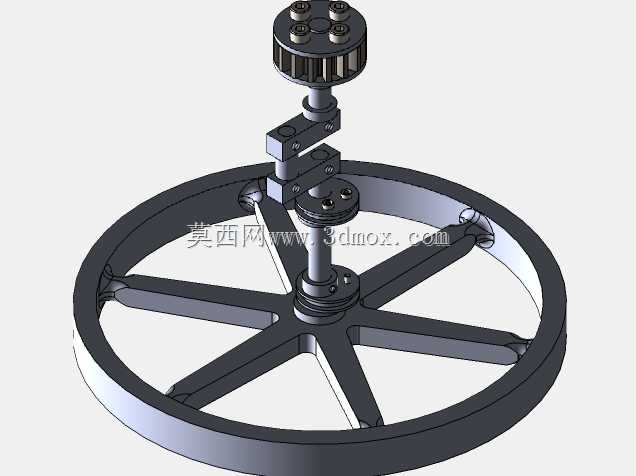

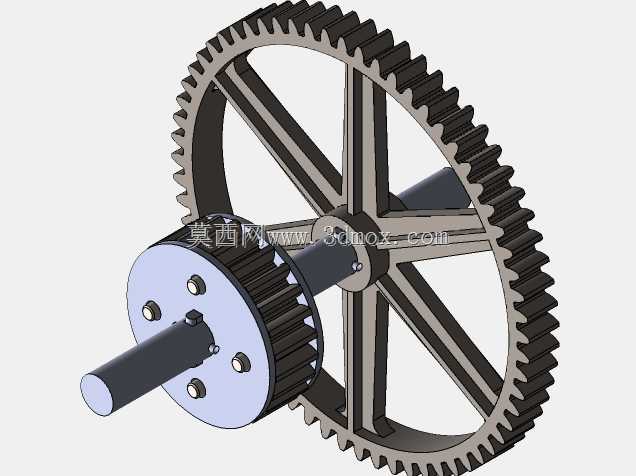

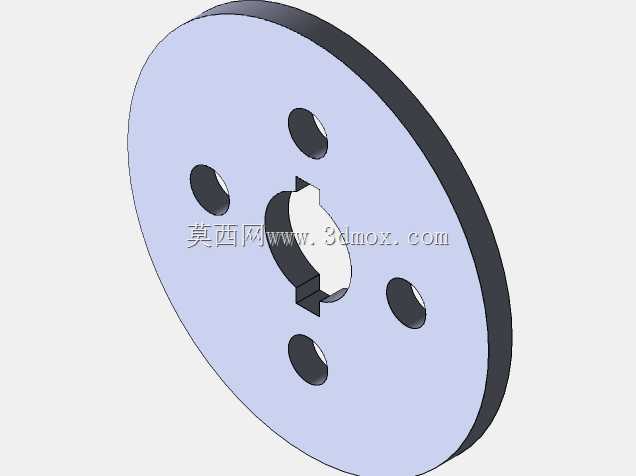

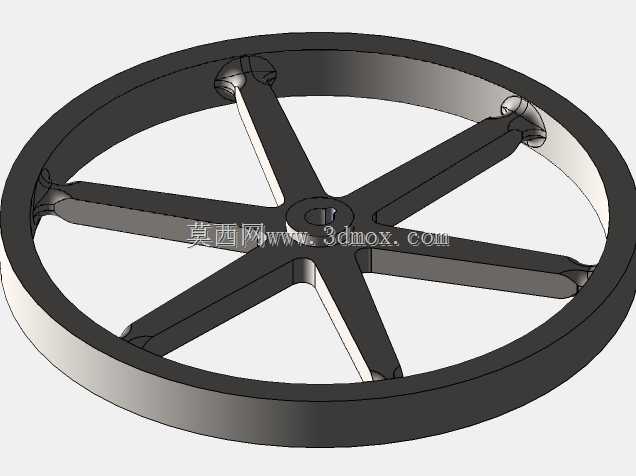

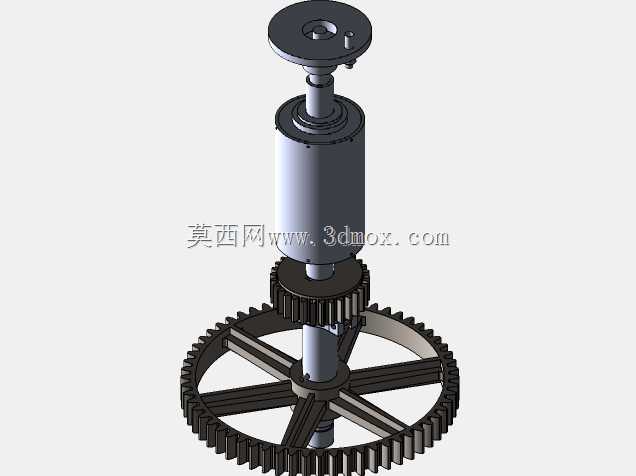

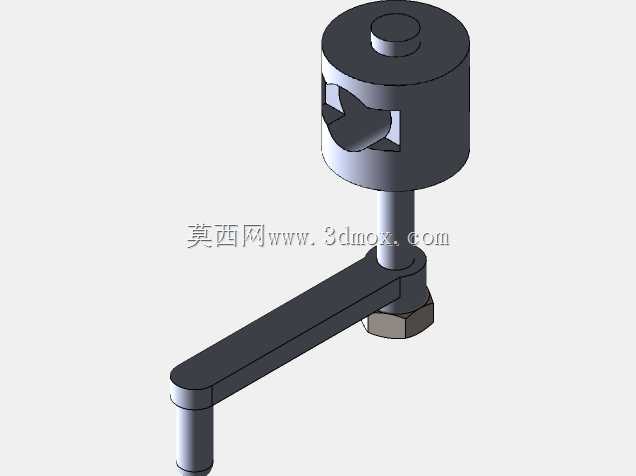

　　这套甘蔗压榨结构的设计，最初是面向小型制糖作坊、鲜榨蔗汁经营点位的作业需求做的适配，区别于大型糖厂的连续式压榨生产线，整体结构走的是紧凑可靠的传动路线，没有冗余的电控配套，纯机械传动的逻辑能适配无稳定供电的乡村作业场景，日常维护只需要定期给齿轮啮合面、传动轴轴套加注润滑脂即可，运维门槛极低。从传动链路来看，输入端的大直径手轮是人力输入的接口，手轮轮辐做了等距加强结构，握持转动时的力臂长度经过测算，成年人单臂施加15kg左右的切向力，就能通过一级直齿轮组的减速增扭，把扭矩传递到压榨辊组的主动辊上；齿轮组的传动比设置没有一味追求大减速比，而是平衡了操作力度和压榨转速，保证手动输入转速在每分钟30转左右时，

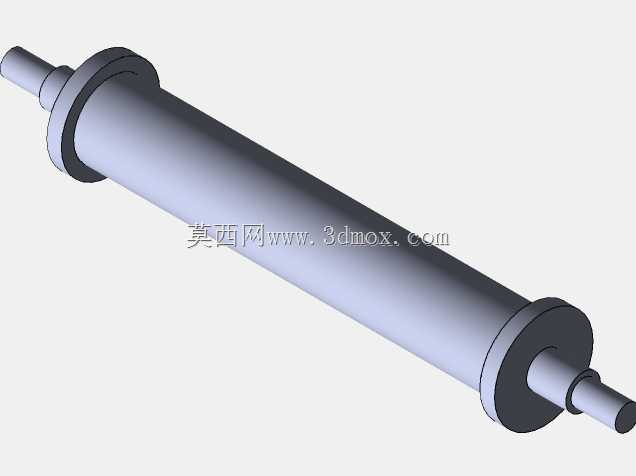

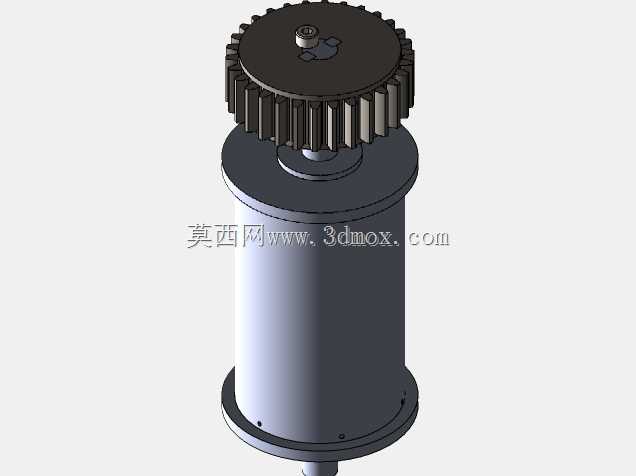

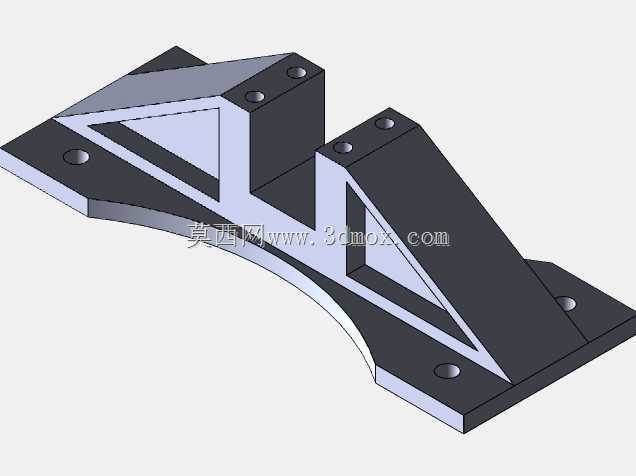

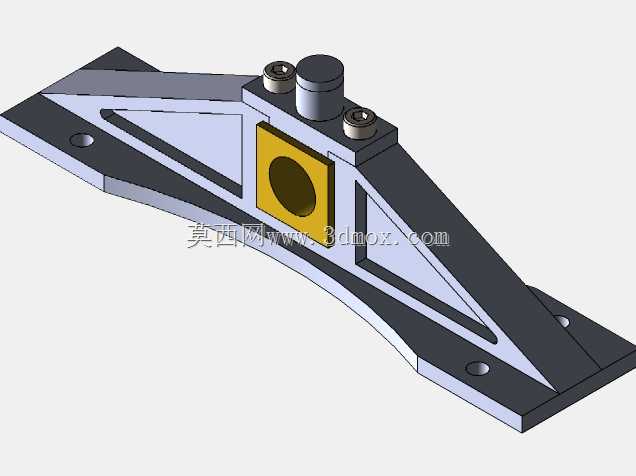

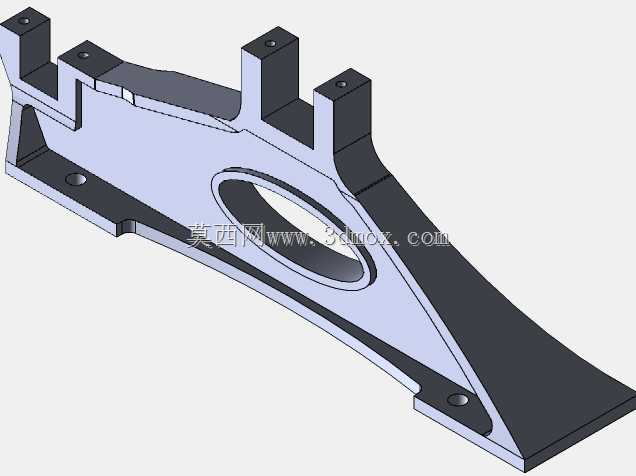

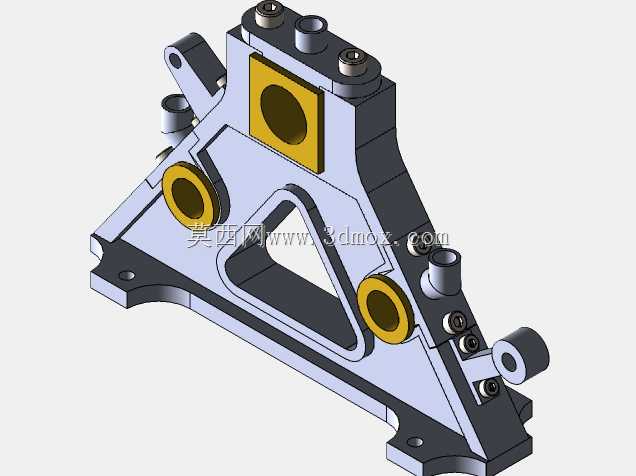

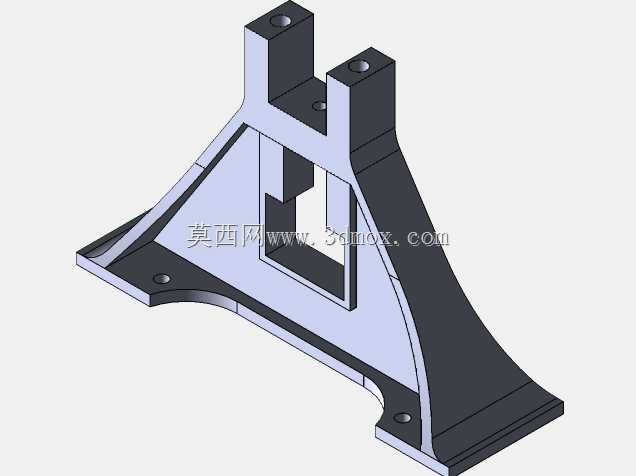

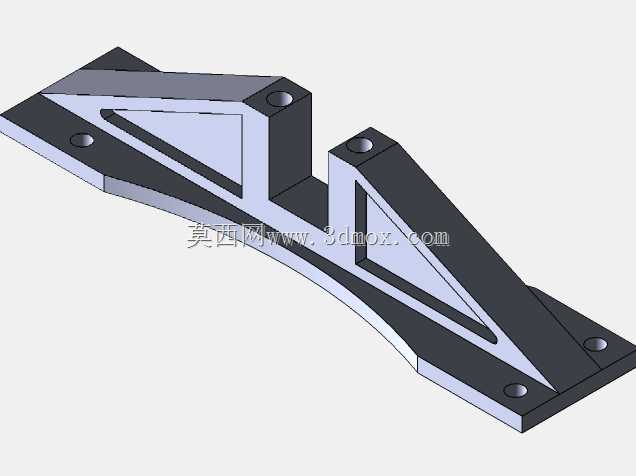

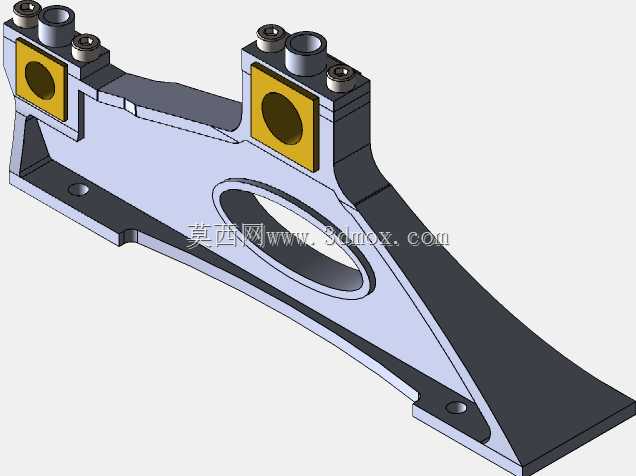

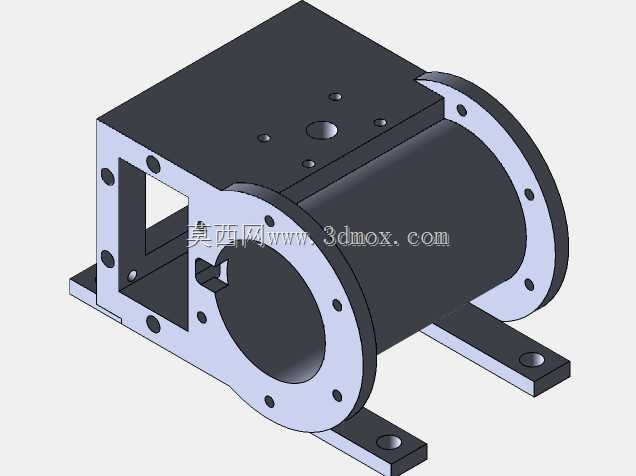

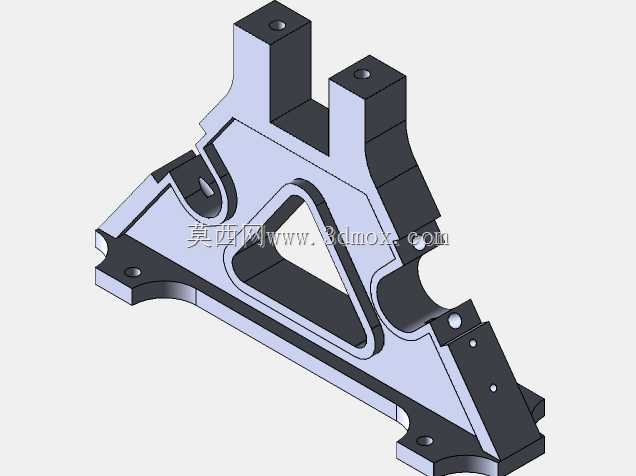

　　压榨辊的线速度刚好匹配蔗料喂入的节奏，不会因为辊速过快导致蔗料打滑返料，也不会因为辊速过慢拉低作业效率。压榨辊组采用的是平行对辊结构，两辊的间隙可以通过侧方的调节螺栓做微调，最小间隙能压到2mm，适配不同纤维粗度的甘蔗品种，不管是紫皮果蔗还是纤维更粗的糖蔗，喂入后都能通过辊面的齿纹结构咬住蔗料，把蔗汁充分挤压出来，挤压后的蔗渣含水率能控制在48%以内，满足小型制糖作业的出汁率要求。整体机架采用的是一体式铸铁底座的设计思路，所有传动部件、压榨部件的安装基准都集成在底座的加工面上，安装时不需要额外做复杂的地基找平，只要把设备放置在平整的硬化地面上，固定四个底脚的膨胀螺栓就能投入使用，底座的安装孔位做了长圆孔设计，

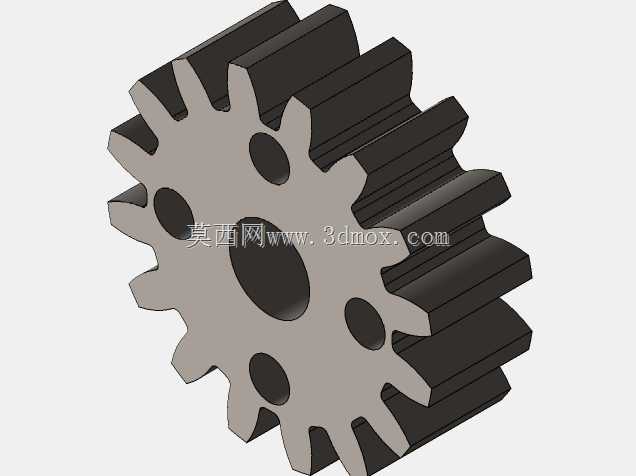

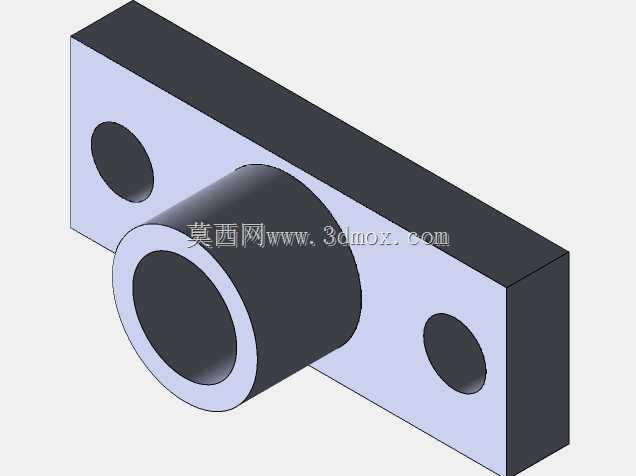

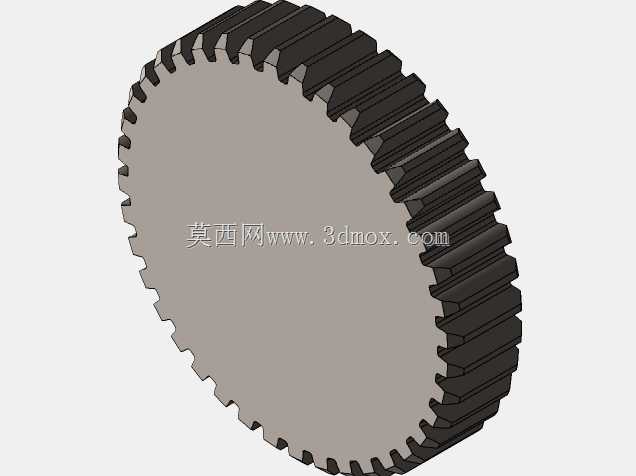

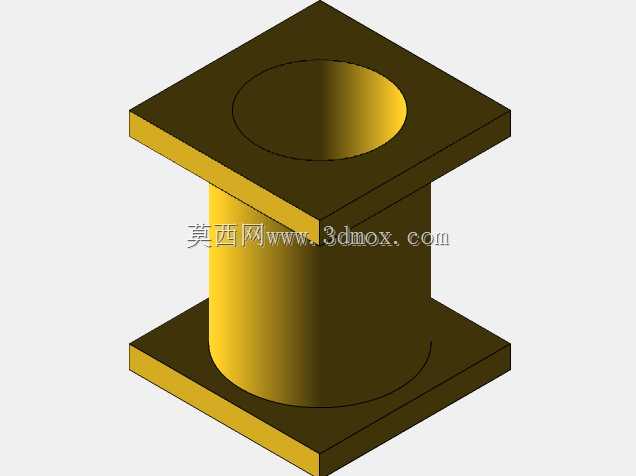

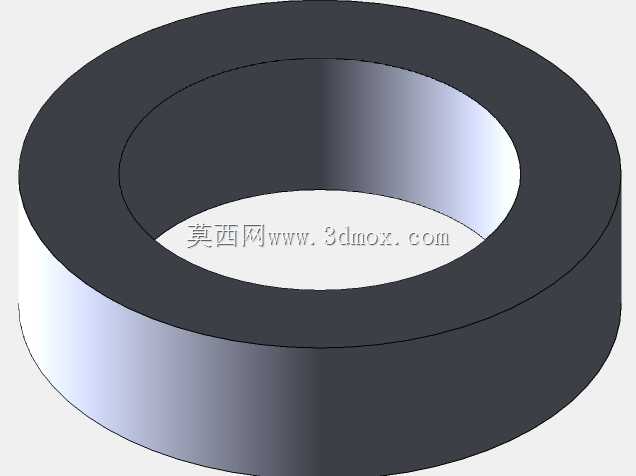

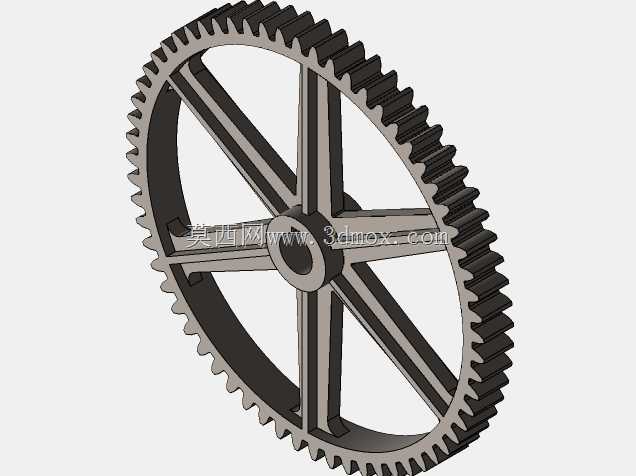

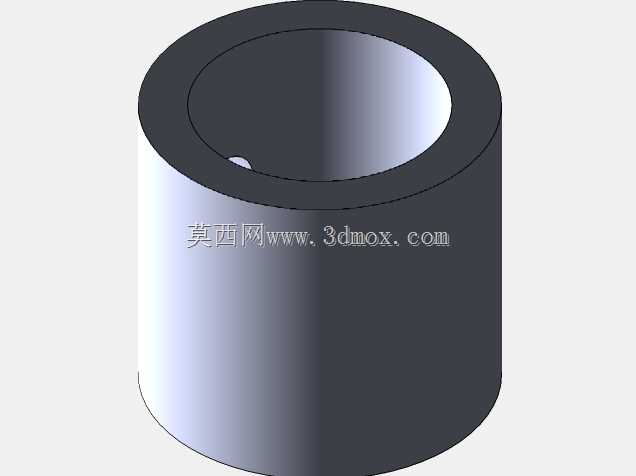

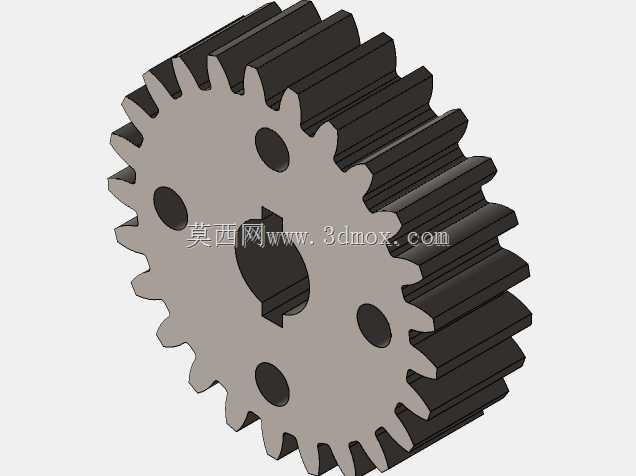

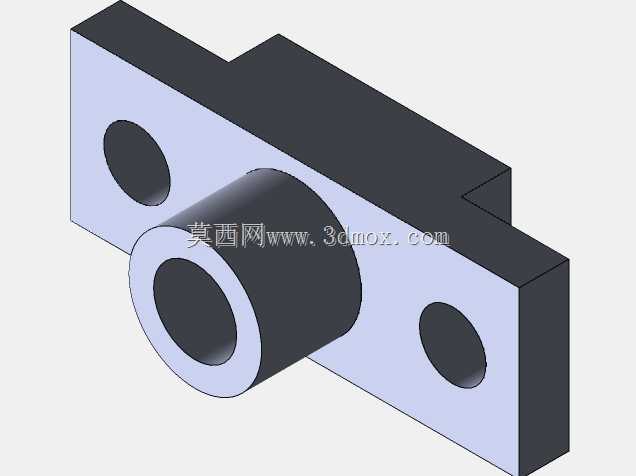

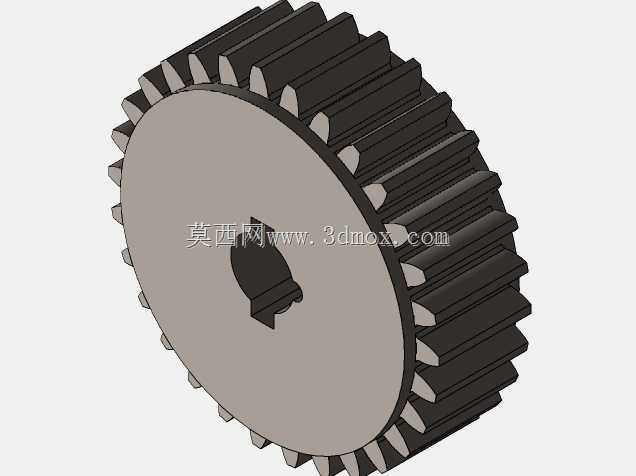

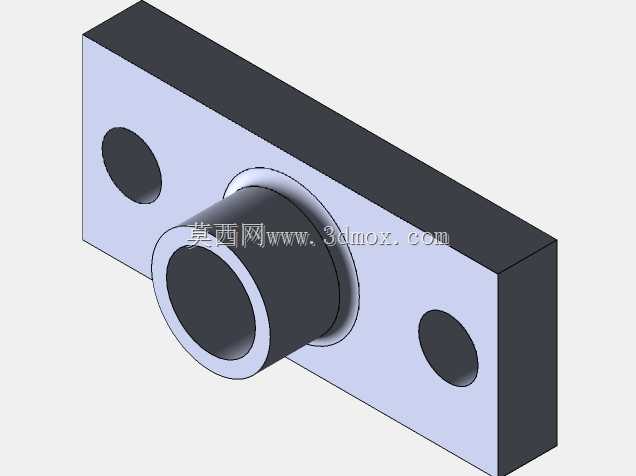

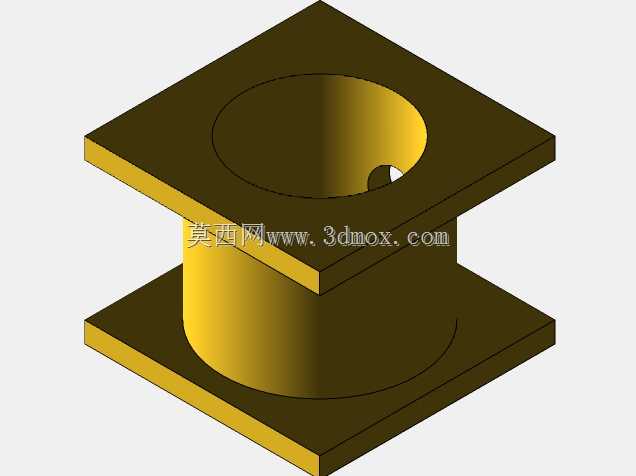

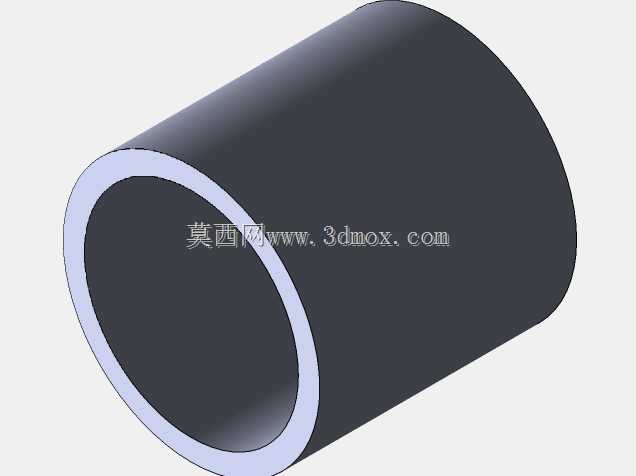

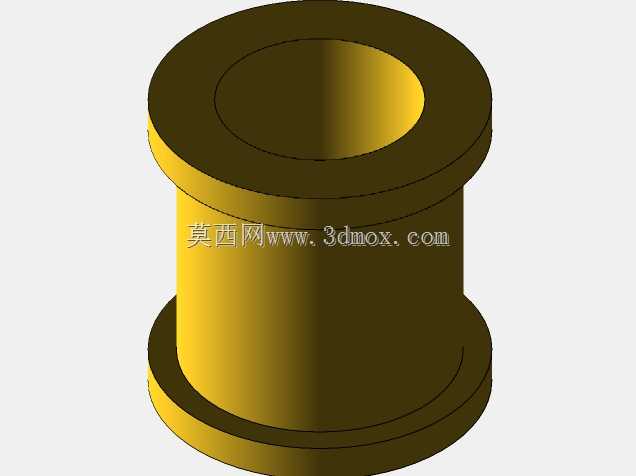

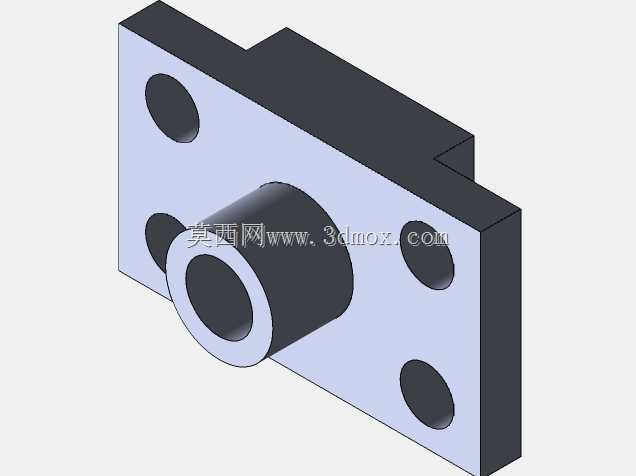

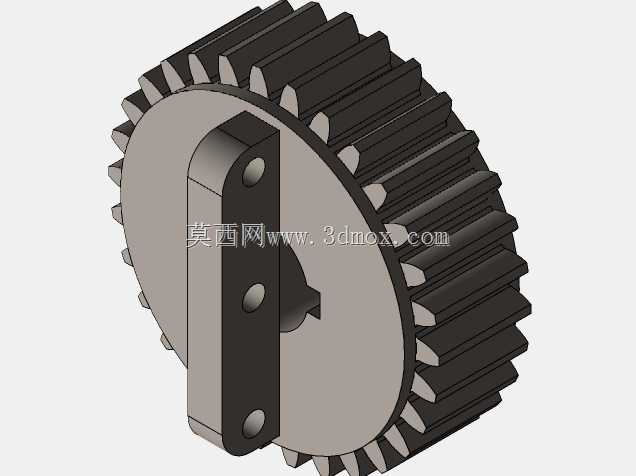

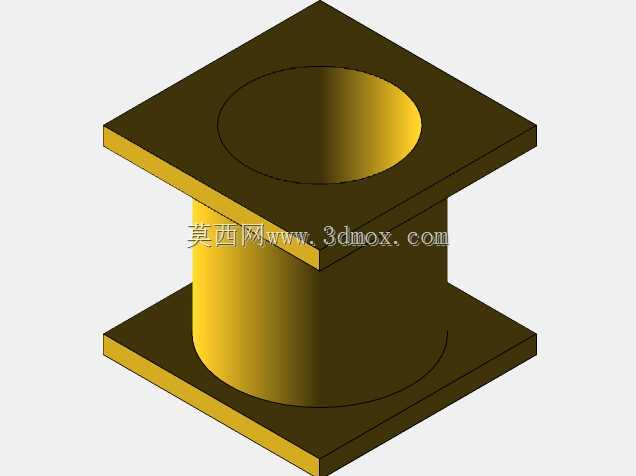

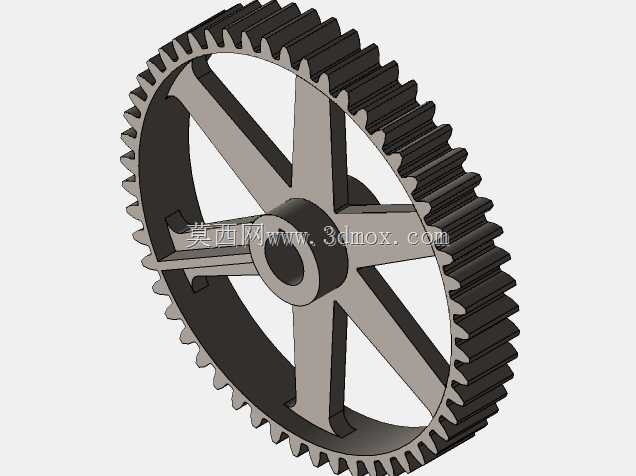

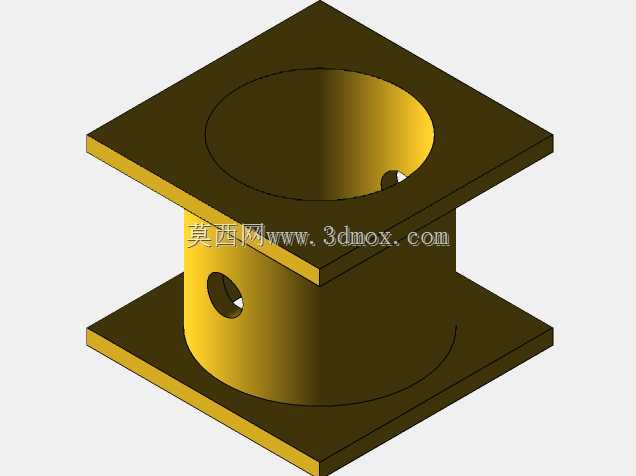

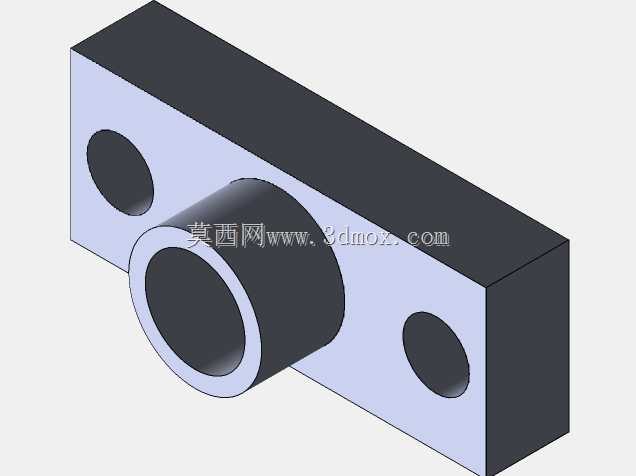

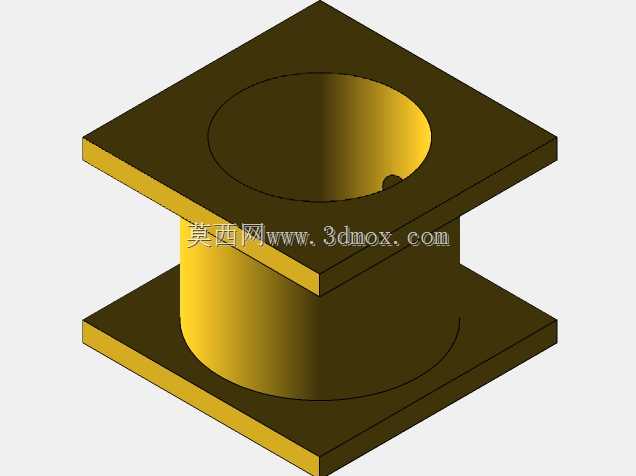

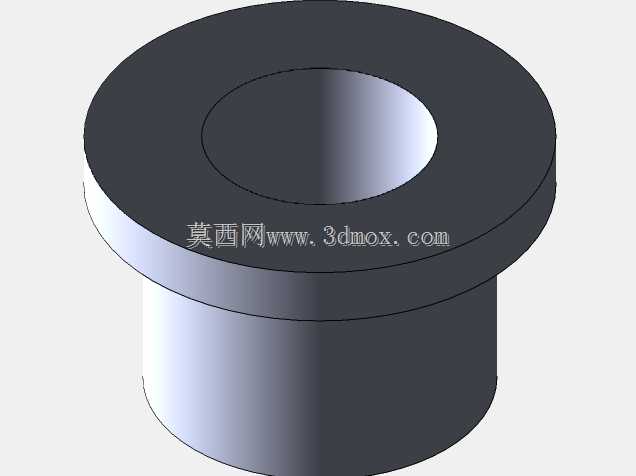

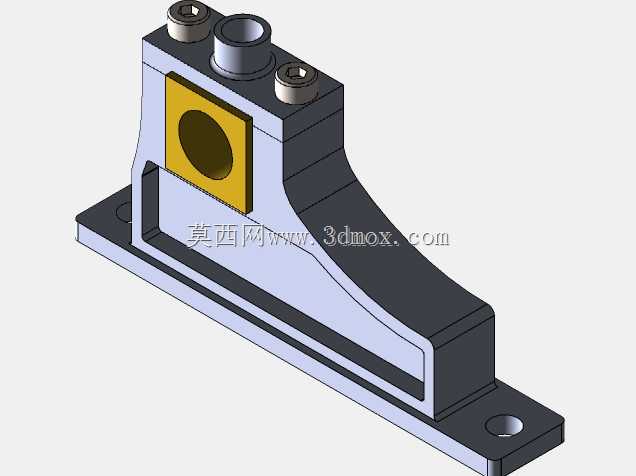

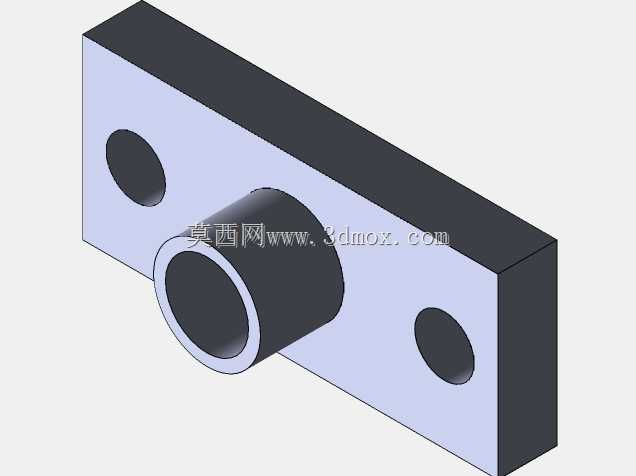

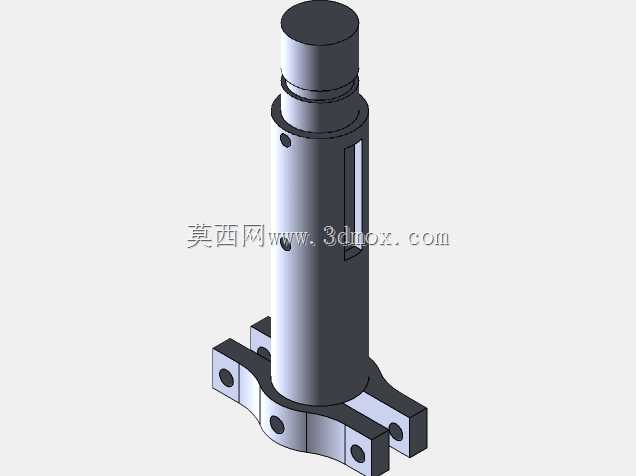

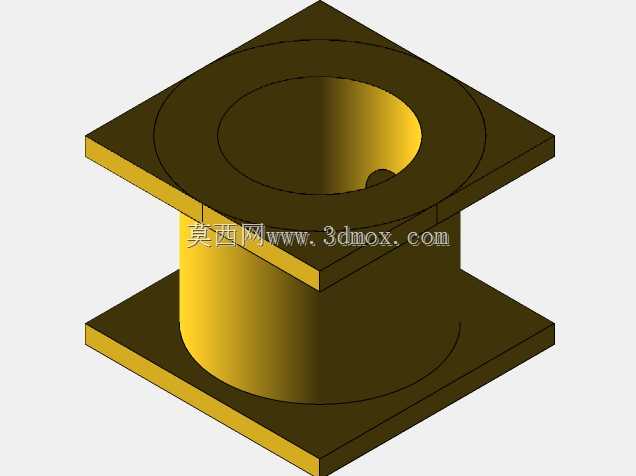

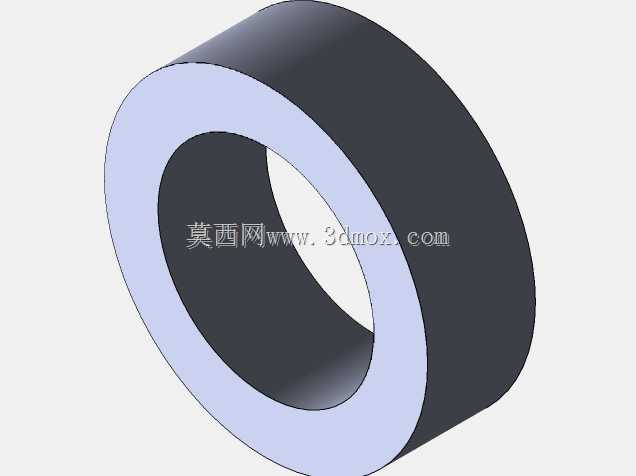

　　允许安装时有±5mm的位置偏差，降低现场安装的对位难度。齿轮传动部分的所有直齿轮都做了齿顶修缘处理，手动转动时不会出现卡滞、顿齿的问题，啮合侧隙控制在0.1-0.2mm之间，既不会因为侧隙过大导致传动回程空程太大，也不会因为侧隙过小出现转动卡涩、磨损加剧的问题；传动轴的支撑采用的是铜基含油轴套，不需要额外配置密封轴承，长期在潮湿、有蔗汁溅射的作业环境下，也不会出现轴承锈蚀抱死的问题，轴套的磨损余量预留了3mm，正常使用情况下3年内不需要更换轴套配件。从安装边界来看，设备整体的最大外轮廓尺寸控制在长1200mm、宽600mm、高850mm的范围内，手轮转动时的最大回转半径是400mm，

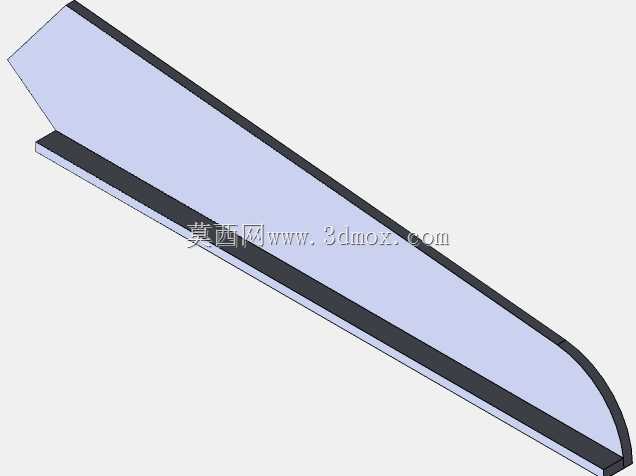

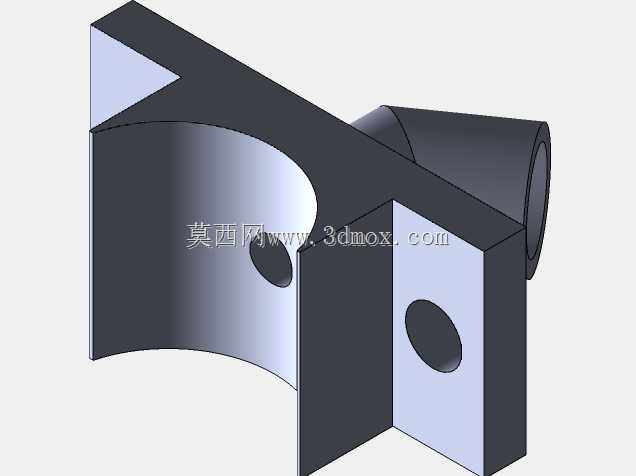

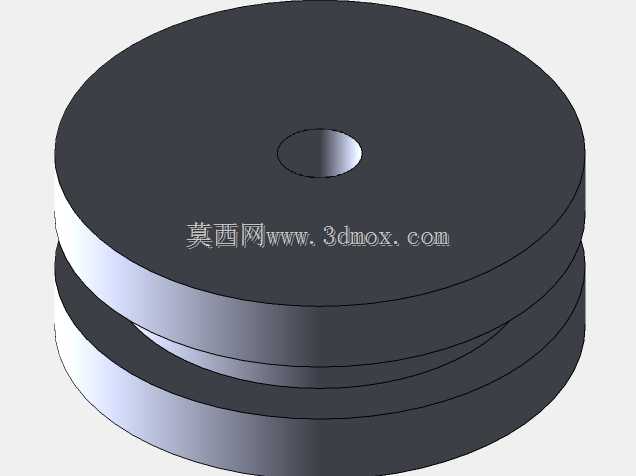

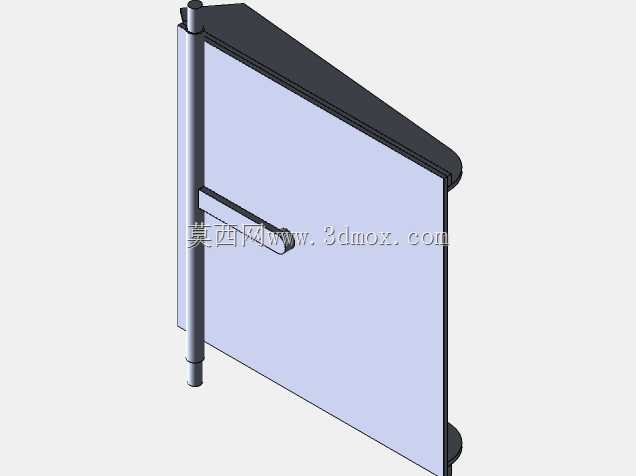

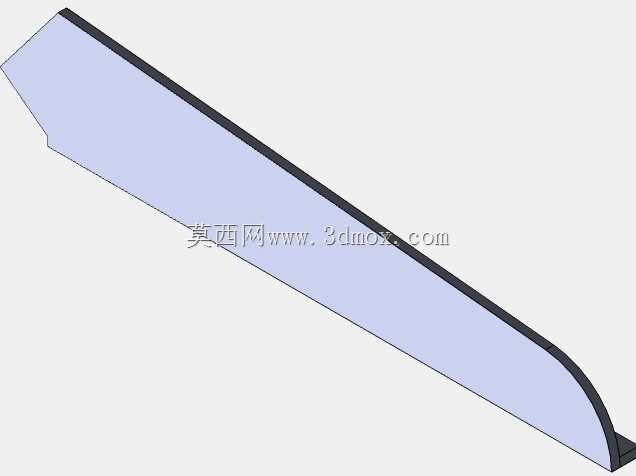

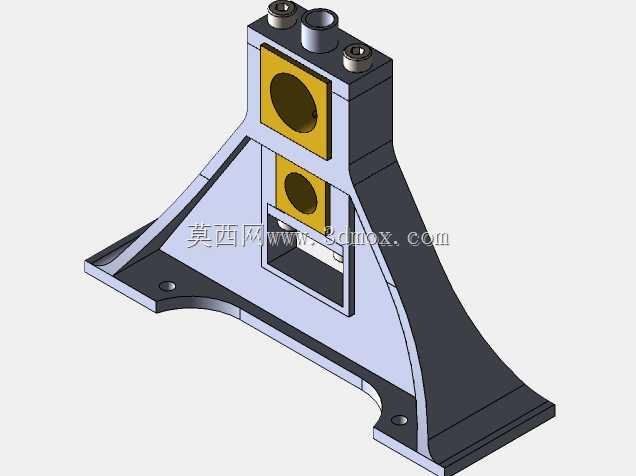

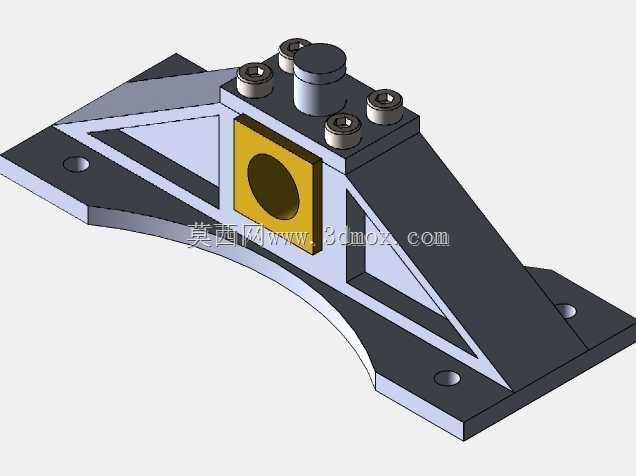

　　安装时只需要在手轮侧预留不小于500mm的操作空间，喂料侧预留300mm的蔗料摆放空间，出汁口和出渣口各预留200mm的接料空间即可，整体占地空间不到1平米，非常适合流动经营、小型作坊的有限场地使用。设备的受力路径做了专门的优化，压榨作业时的最大反力会通过辊座直接传递到底座的加强筋结构上，不会让齿轮、传动轴承受额外的径向载荷，避免长期作业出现轴变形、齿轮断齿的问题；辊面的齿纹采用的是梯形齿结构，齿高5mm，齿距12mm，既能有效咬住带皮的甘蔗，又不会因为齿纹过深导致蔗渣嵌在齿缝里，作业过程中不需要频繁停机清理辊面，连续作业的流畅性有保障。在设计阶段还专门考虑了不同动力源的拓展性，手轮的输入轴端预留了带轮安装位，如果后续需要提升作业效率，不需要改动主体结构，只要加装小型电机和带轮传动，就能把手动驱动改成电动驱动，改造的配件成本极低，适配不同用户的作业需求。出汁口的导流面做了15度的倾斜角度，挤压出来的蔗汁会顺着导流面全部流入接汁容器，不会出现积液、滴漏的问题，出渣口的导板角度设置为30度，挤压后的蔗渣会自动滑落到接渣位置，不需要人工手动清理排渣。
