Transit面包车后置遮阳伞安装支架结构

　　户外作业、短途自驾露营场景下，轻客车型的后置遮阳拓展需求一直存在，这款适配Transit面包车的后置遮阳伞支架，就是针对车尾无预留遮阳安装位的痛点开发的附属承载结构。不同于常见的侧边帐结构，该支架采用双端固定座搭配交叉连杆的布局，核心承载基座设置在车尾中轴位置，采用上下对合的抱箍式结构，抱紧车尾的柱状安装基体，抱箍结合面预留防滑齿纹，安装时无需在车身钣金上额外打孔，通过螺栓预紧产生的抱紧力即可实现基座固定，避免破坏原车漆面与车身密封结构。

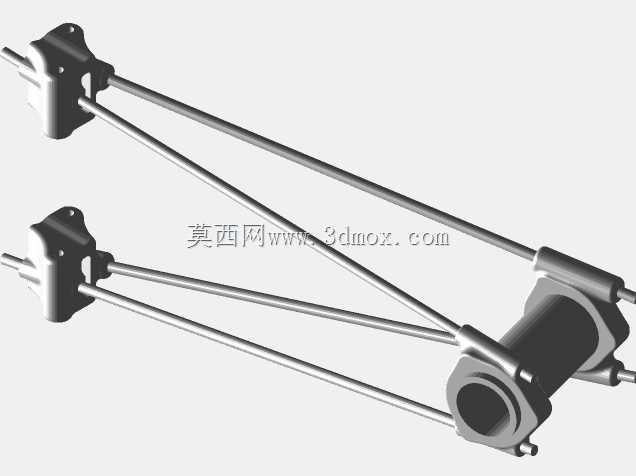

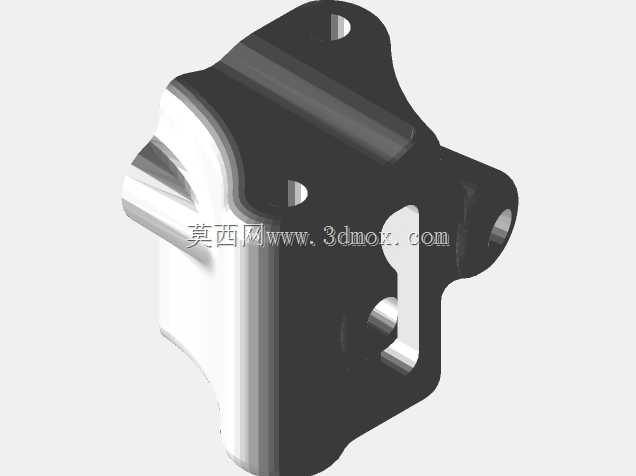

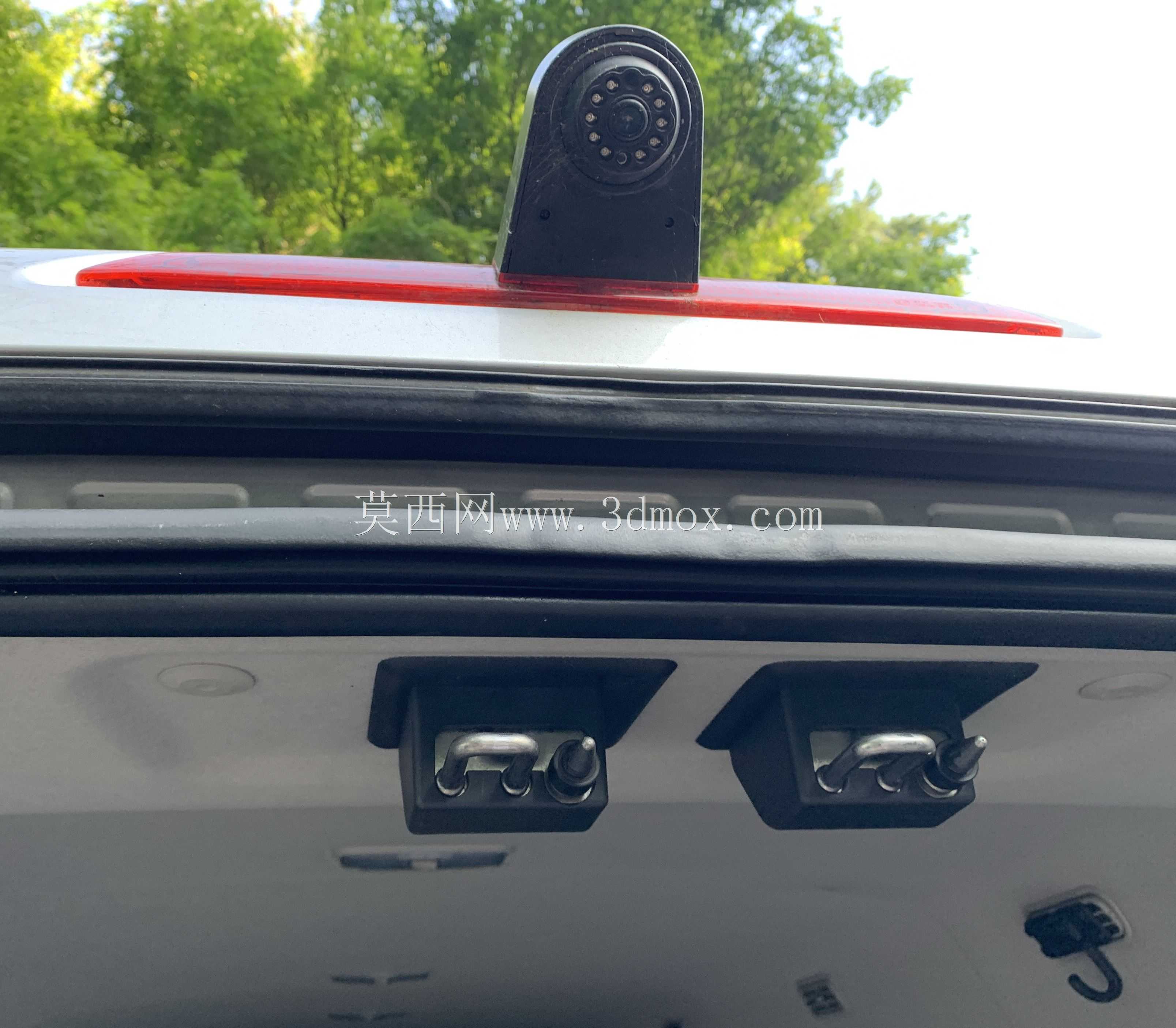

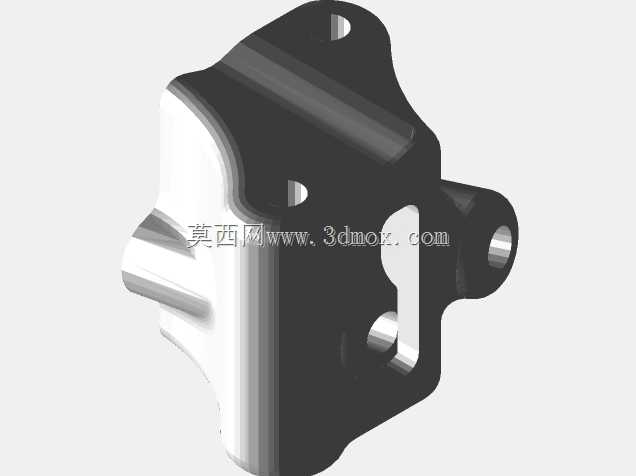

　　两侧的固定座分别对应车尾左右两侧的加强筋位置，每个固定座都设计有两个铰接点位，分别连接两根斜向支撑连杆，连杆与基座、侧固定座的铰接处均采用销轴配合耐磨衬套的结构，既保证伞架展开、收拢过程中的转动顺畅度，也能长期承受户外使用时的风载晃动，减少铰接位置的磨损旷量。从安装边界来看，基座的抱箍内径适配Transit车尾常见的外挂备胎立柱、后爬梯主杆的外径尺寸，两侧固定座的安装孔位间距匹配车尾尾门两侧的加强梁间距，安装后整体向外伸出的长度控制在合理范围，不会超出车身宽度过多，避免行车过程中产生额外风阻，也不会影响尾门的正常开启关闭。

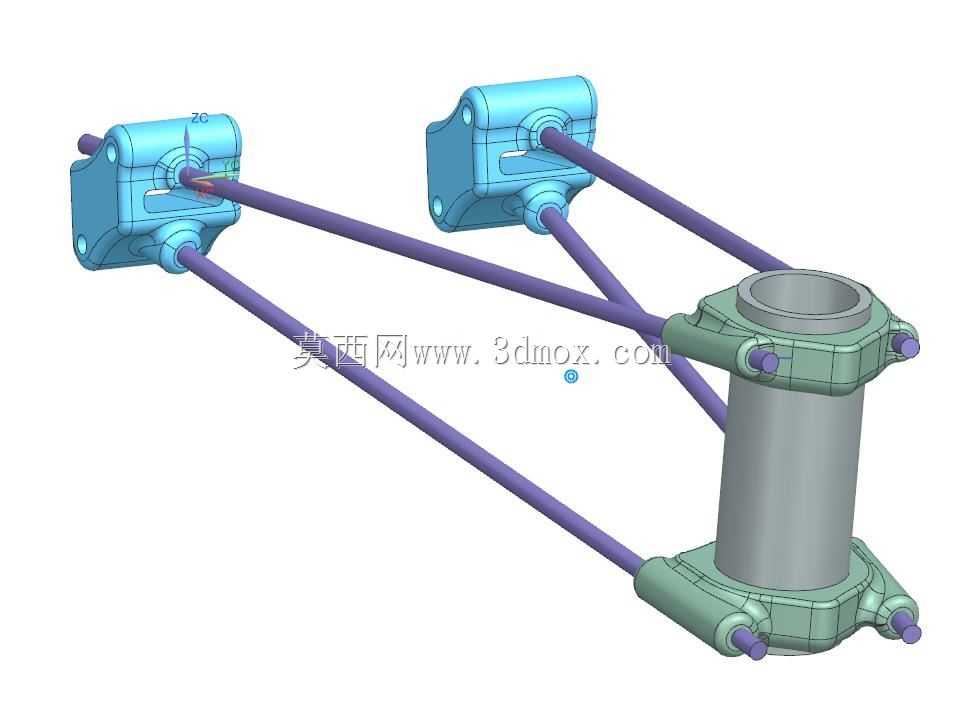

　　功能设计上，该支架的核心作用是为遮阳伞提供稳定的三点式支撑，交叉连杆的布局可以将伞面承受的风载、自重载荷均匀分散到三个固定点位，避免单点受力过大导致的钣金变形或者支架断裂。收拢状态下，连杆可以绕铰接点转动折叠，贴靠在车尾表面，不会遮挡后挡风玻璃的驾驶视线，也不会超出车身长度影响驻车、倒车的安全距离。展开状态时，两根上连杆抬升至水平位置后可通过铰接处的弹性锁销定位，形成伞面的上部支撑，两根下连杆斜向支撑到基座下部，形成三角稳定结构，伞柄直接插入基座顶部的圆柱套筒内，套筒侧面设置紧定螺钉，可适配不同直径的遮阳伞柄，拧紧后即可限制伞柄的转动与窜动。

　　设计过程中重点考虑了户外使用的耐候性，所有结构件的壁厚都经过载荷校核，固定座采用加强筋布局提升刚性，在不增加整体重量的前提下提升抗扭能力，连杆采用空心圆管结构，兼顾强度与轻量化，避免长期挂载在车尾增加过多油耗。铰接位置的衬套选用自润滑材质，无需定期注油维护，适合户外多尘、多雨的使用环境，所有金属连接件都做了防锈处理，避免长期使用后出现锈蚀卡滞的问题。实际使用时，单人即可完成伞架的展开与收拢操作，解锁锁销后将连杆抬升至定位位置卡紧，插入遮阳伞固定即可完成部署，相比侧边帐的安装流程更简便，遮阳范围刚好覆盖车尾的活动区域，适合户外作业时的临时遮阳、露营时车尾烹饪休憩的遮阳挡雨需求。结构上没有采用复杂的传动部件，整体可靠性高，即使在非铺装路面行驶后，支架的固定位置也不会出现松动，铰接点的旷量控制在极小范围，长期使用也不会出现伞架晃动的问题。
