硬尾山地车车架多功能工具挂载支架

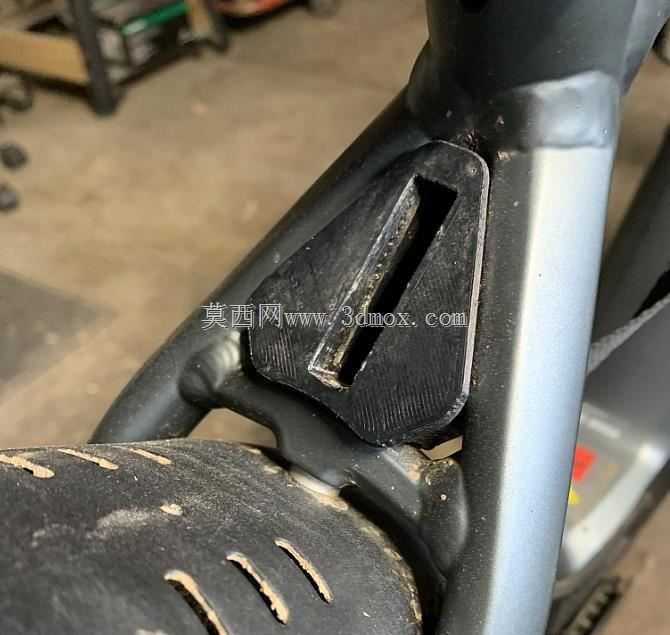

　　这款挂载支架的设计初衷，是解决硬尾山地车户外骑行时多功能工具的携带冗余问题——不少骑行者习惯将维修工具塞在骑行服口袋、背包或者车座包内，不仅挤占随身储物空间，颠簸路况下还容易出现晃动异响，甚至在剧烈越野时出现工具移位、掉落的情况。设计团队在前期调研中发现，绝大多数硬尾山地车的座管后方、后上叉与后下叉围合的三角区域属于闲置空间，该区域既不影响踩踏动作，也不会与后轮、避震结构产生运动干涉，同时处于车架受力相对均衡的位置，不会额外增加车把、座管等活动部件的负载，因此选定该区域作为支架的安装位。

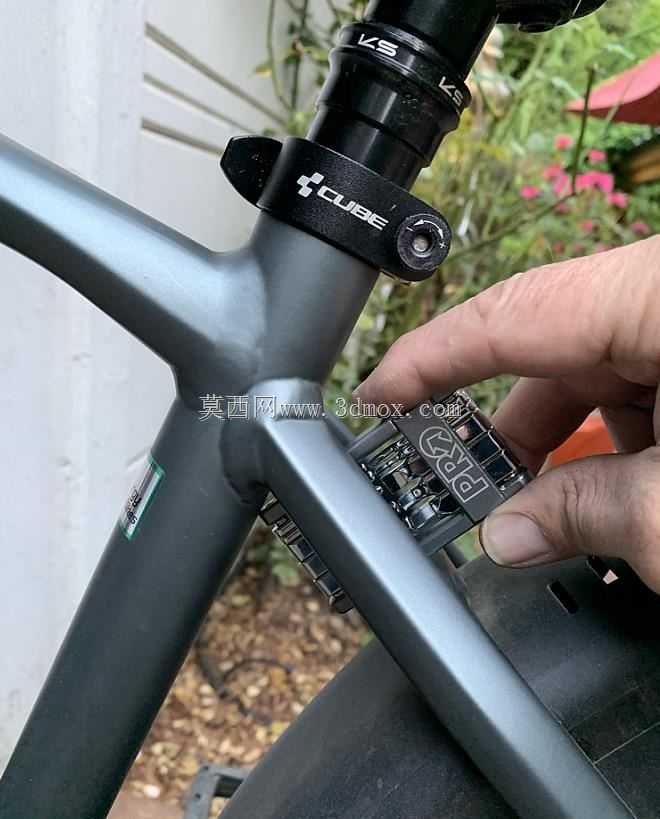

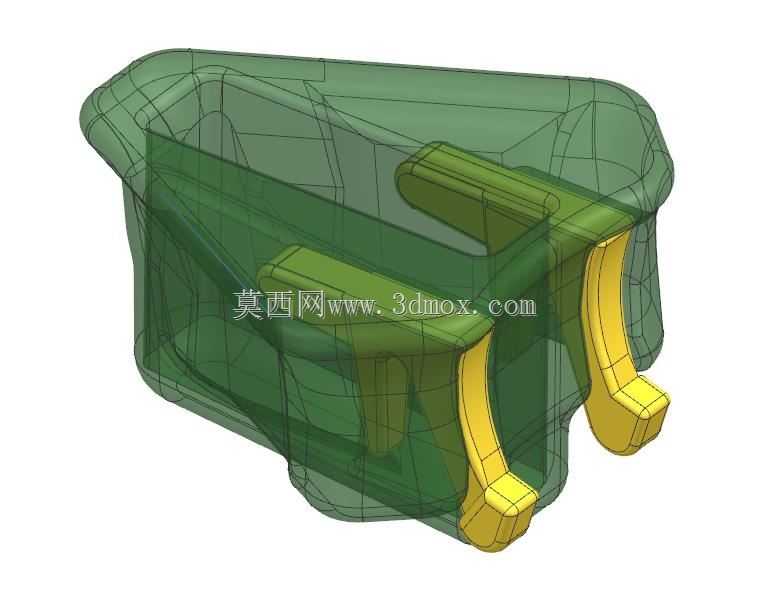

　　从结构设计来看，支架采用分体式三件组合结构，主体为半包裹式的容置腔体，腔体轮廓完全匹配主流PRO系列多功能工具的外形尺寸，内壁做了0.2mm的余量设计，既可以保证工具推入后有足够的卡紧力，避免颠簸路段工具滑出，也不会因为过盈量过大导致工具取放卡顿。腔体外侧延伸出两个对称的弹性卡爪，卡爪的弧度完全贴合硬尾车架后三角的圆管外径，卡爪末端做了加厚的勾边结构，安装时只需要将卡爪对准车架管位按压到位，勾边就会自动卡在管材下方，不需要额外的绑带、螺丝等紧固件，安装和拆卸都可以徒手完成，不会对车架漆面造成磨损。

　　考虑到户外骑行的复杂工况，支架的壁厚做了差异化设计：容置腔体的主体壁厚设置为2.5mm，保证足够的结构强度，在工具放置后不会因为路面冲击出现开裂；弹性卡爪的壁厚控制在1.8mm，兼顾卡接时的弹性形变能力和长期使用的抗疲劳性能，即使反复拆装数十次，卡爪也不会出现塑性变形导致卡接松动。整个支架的外形做了全圆角过渡处理，所有棱边都做了R1以上的倒角，既可以避免3D打印过程中出现应力集中导致的层间开裂，也能防止骑行过程中尖锐边角剐蹭骑行者的腿部或者衣物。

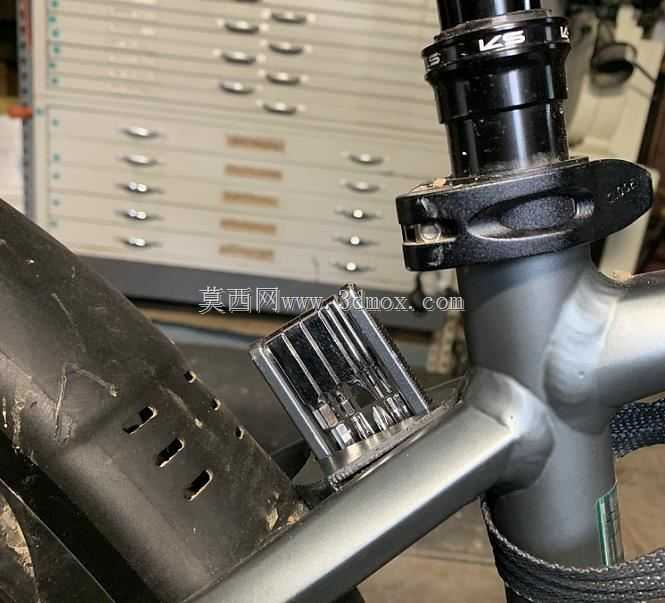

　　安装边界方面，这款支架适配的硬尾车架后三角管材直径范围在27.2mm到31.6mm之间，基本覆盖了市面上绝大多数铝合金、碳纤维硬尾山地车的后上叉管材规格，安装完成后支架整体向车架内侧凹陷，最外侧突出车架的距离不超过12mm，不会额外增加车身宽度，穿越林间窄道时也不会出现支架剐蹭障碍物的情况。支架的整体重量控制在18g以内，即使挂载上多功能工具，总重量也不到60g，不会给骑行带来额外的负重感。

　　从使用场景来看，这款支架除了可以挂载多功能工具，腔体的通用尺寸也可以适配同规格的补胎片盒、迷你撬胎棒等小型维修配件，骑行者可以根据自己的出行需求调整挂载的物品，不需要额外更换支架。卡爪的结构设计也预留了一定的调整空间，如果遇到管材直径略小的车架，只需要在卡爪内侧贴一层薄的橡胶垫，就可以提升卡紧力，适配更多不同规格的车架。不同于传统的绑带式挂载方案，这款支架的一体式卡接结构不会出现绑带老化、松脱的问题，长期在户外日晒雨淋的环境下使用，只要选择耐候性较好的3D打印耗材，就可以保证足够的使用寿命。

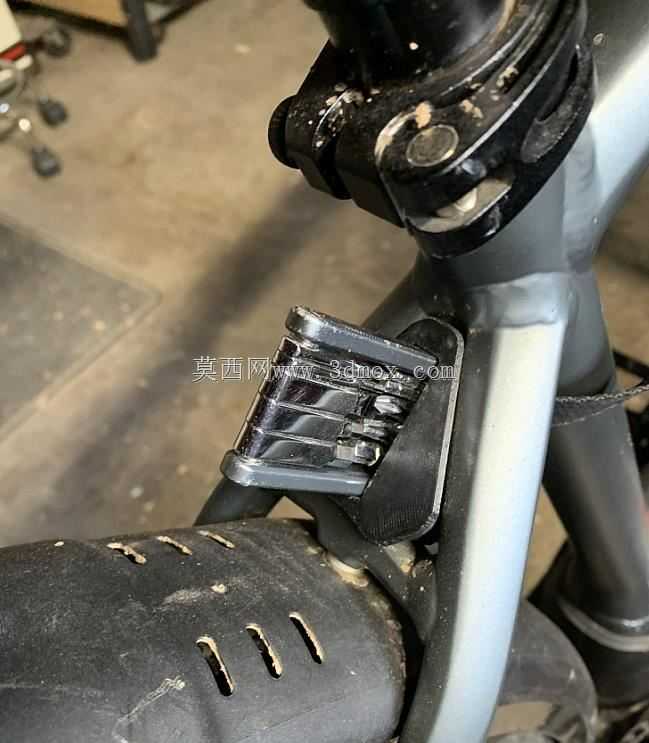

　　在建模过程中，设计团队特意对支架和车架、工具的配合面做了干涉检查，模拟了避震压缩、链条跳动、后轮最大摆幅等多种极限工况，确保支架安装后不会和任何运动部件产生接触，也不会影响变速、刹车线管的正常走线。腔体内部还做了两条凸起的限位筋，工具推入后会被限位筋卡住，即使车架出现剧烈的上下震动，工具也不会在腔体内上下窜动产生异响。卡爪和主体的连接位置做了三角加强筋结构，提升连接位置的结构强度，避免大力按压安装时出现连接位置断裂的问题。
