制动盘上料定位进料输送装置

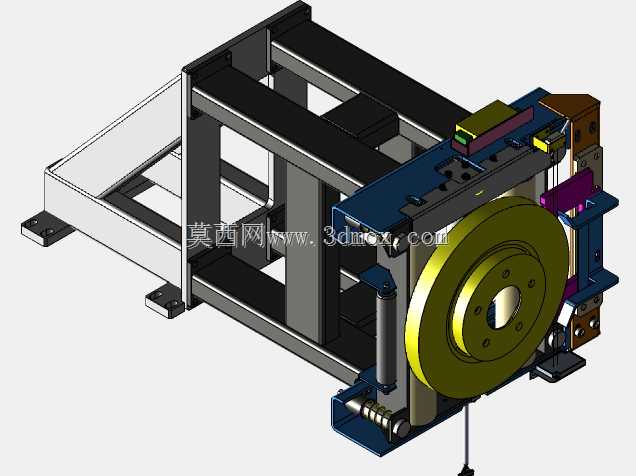

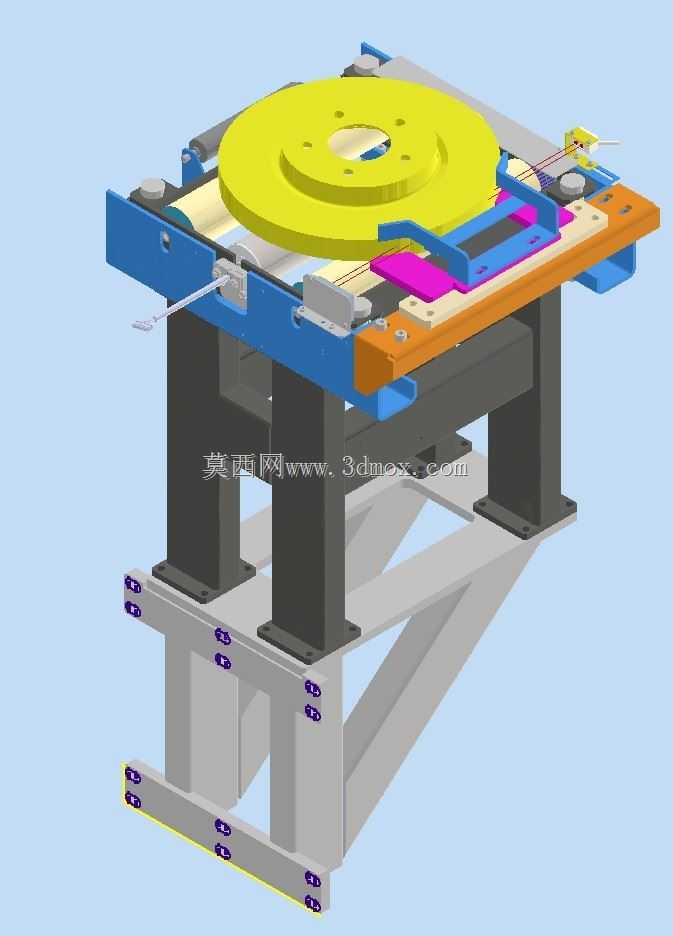

　　这套输送装置主要面向汽车制动盘加工产线的上料工位设计，适配盘类回转零件的自动化进料工序，解决传统人工上料定位精度差、节拍不稳定、劳动强度高的实际生产痛点，可直接对接后续的磨削、检测、装配等加工工位，实现工件从料垛到加工工位的自动转运与精准定位。从结构布局来看，装置采用型钢焊接框架作为承载基体，底部设置可调式支撑脚，可适配车间地面的不平整工况，安装时可通过调整支撑脚高度保证框架整体水平度，避免输送过程中工件偏移。框架主体预留了足够的安装空间，可兼容不同直径规格的制动盘工件，输送路径上设置了多组导向限位结构，工件在输送过程中不会出现偏斜、卡滞的问题。装置的核心定位机构集成在输送末端，采用带缓冲的顶升定位结构，当工件输送到指定位置后，

　　定位销会精准插入制动盘的中心安装孔，同时侧面的夹紧块会贴合工件外圆完成周向定位，定位重复精度可控制在0.1mm以内，完全满足后续加工工序的定位要求。驱动部分采用减速电机配合传动组件，输送速度可根据产线节拍灵活调整，传动部件外侧设置了防护盖板，避免车间内的切屑、灰尘进入传动间隙造成磨损，延长设备的维护周期。装置侧面设置了气动元件安装位，所有气管、线缆都通过线槽规整排布，既方便日常检修排查故障，也能避免管线被工件剐蹭造成损坏。从安装边界来看，装置整体采用模块化设计，进料端可对接前序的料仓或者机械手出料位，出料端可直接衔接加工机床的上料口，不需要对现有产线做大规模改造，适配性较强。在实际生产场景中，这套装置可替代2名人工完成上料作业，

　　单工位节拍可稳定在12秒每件，能够匹配多数制动盘加工线的生产节奏，同时避免人工上料过程中可能出现的工件磕碰、定位偏差导致的加工废品问题。设计过程中充分考虑了盘类工件的特性，所有与工件接触的部位都采用了非金属耐磨材质，避免输送定位过程中刮伤制动盘的加工表面，影响后续的表面处理工序。框架的受力部位都做了加强筋处理，长期满负载运行也不会出现框架变形的问题，定位机构的易损件都采用快拆结构，更换时不需要拆解整个装置，可大幅缩短停机维护时间。输送路径上还预留了传感器安装位，可根据实际需求加装工件检测、到位确认等传感元件，方便接入产线的整体控制系统，实现全产线的自动化联动，不需要额外增加独立的控制柜体。
