LAIDA出料输送及检测装置结构设计

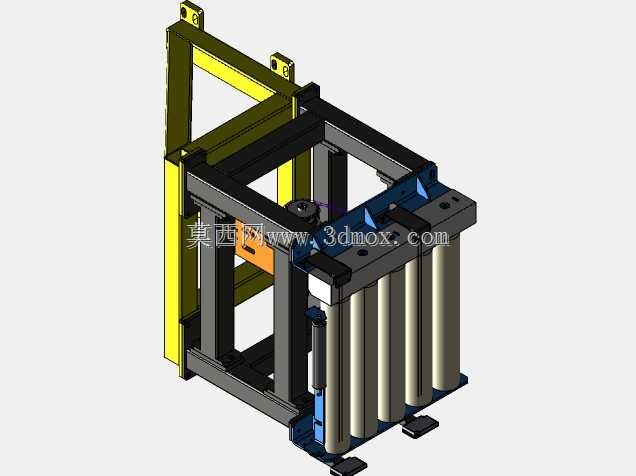

　　在电子元器件、小型精密零部件的后段生产工序中，出料环节的平稳转运与同步检测是保障产线节拍、避免不良品流入下道工序的关键节点，这套LAIDA出料输送及检测装置，正是针对这类精密小件的出料工况做的定向结构设计。从整体布局来看，装置采用框架式焊接机架作为承载主体，机架主体采用矩形钢管拼焊成型，左侧预留了与上游加工设备对接的立式安装挂耳，挂耳上开设长圆孔用于安装时的位置微调，可适配不同出料高度的上游设备对接需求，安装时无需额外制作转接支架，直接通过螺栓即可完成与上游设备出料端的刚性连接，安装边界的预留量覆盖了常见小型精密加工设备的出料口高度差范围，现场调试时仅需调整挂耳固定螺栓的位置即可完成对接，大幅缩短产线改造的安装周期。

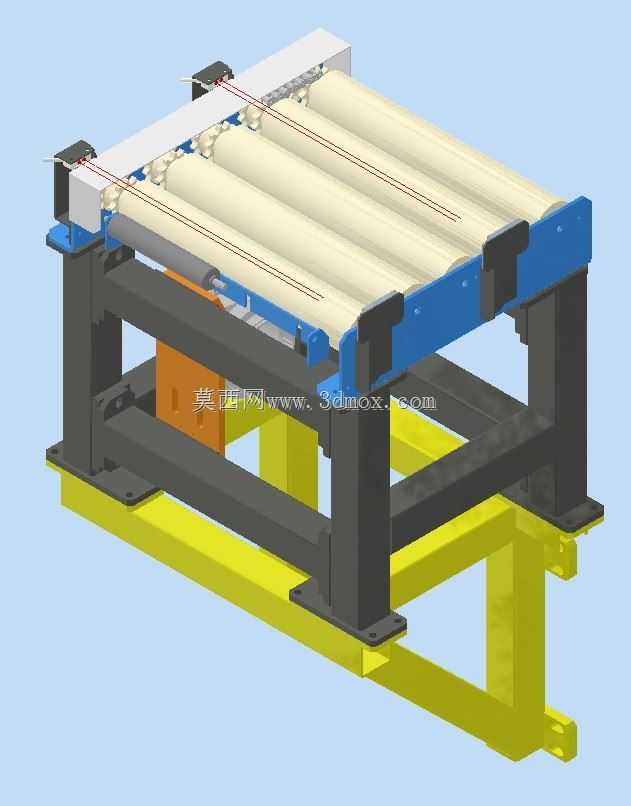

　　装置的输送执行段采用多根平行布置的无动力辊筒作为输送载体，辊筒采用精密轴承支撑，转动阻力小，工件从上游设备出料后落在辊筒面上，可依靠自身重力或者上游出料的推送力沿辊筒面向前滑移，辊筒的间距经过针对性计算，刚好适配对应规格工件的底面尺寸，不会出现工件卡滞、掉落的情况，同时辊筒表面做了硬质阳极氧化处理，耐磨性能优异，长期与工件接触也不会出现表面划伤、磨损起屑的问题，避免对精密工件的外观造成损伤。在辊筒输送段的下方，预留了检测元件的安装位，可根据实际检测需求安装光电传感器、视觉检测相机或者厚度检测探头，工件在辊筒上输送经过检测位时，检测元件可实时采集工件的外观、尺寸或者存在性信号，将不良品信号传递给后续的分拣机构，实现在出料输送过程中的同步在线检测，无需额外设置单独的检测工位，有效压缩产线的整体占地面积。

　　机架的结构设计做了充分的刚性校核，整体框架采用横纵梁交错布置的结构，在受力集中的辊筒安装位置、检测元件安装位置都做了加强筋补强，设备运行过程中不会出现机架晃动导致的检测精度偏差、输送卡顿问题。机架的外侧设置了可调节的导向挡边，挡边通过螺栓固定在机架侧面的长槽内，可根据工件的实际宽度调整两侧挡边的间距，保证工件在输送过程中始终沿设定路径行进，不会出现偏斜掉道的情况。在装置的末端，预留了与下游料盒或者下一输送段的对接接口，可直接衔接下料滑槽或者皮带输送段，实现工件从加工设备出料到检测、再到下游收集的全流程自动转运，无需人工介入搬运。

　　从设计思路上，这套装置没有采用复杂的动力输送结构，而是结合上游设备出料时自带的推送力，搭配低阻力的辊筒实现无动力输送，既降低了设备的制造成本，也减少了后续使用过程中的维护点，没有电机、传动带这类易损件，长期运行的故障率极低。同时将检测功能集成在输送段内部，把原本需要两个工位完成的出料输送、在线检测功能整合到一台设备上，对于布局紧凑的精密零部件生产车间来说，能够有效节省产线的占用空间，也减少了工件在不同工位之间转运带来的磕碰风险。安装尺寸方面，装置整体的宽度、高度都做了紧凑型设计，机架底部预留了脚轮安装位，也可以根据需求替换成可调支撑脚，既可以作为固定工位设备使用，也可以作为临时转接设备灵活移动调整位置，适配不同批次生产时的产线快速调整需求。在细节处理上，所有结构件的棱边都做了倒角处理，避免安装调试过程中划伤操作人员，所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头不突出安装面，不会对工件输送造成干涉，也不会勾挂操作人员的衣物，整体结构完全满足工业生产现场的安全使用要求。
