120毫升带刻度半透明PP量杯结构设计

　　日常实验室小剂量试剂分装、厨房烘焙配料取用、小型日化产品灌装工位上，这类小容量计量杯的使用频率远超大容量量器，很多场景下操作人员需要单手握持完成倾倒、读数、接料整套动作，对容器的握持手感、刻度辨识度、倾倒防滴漏性能都有明确的工程要求。这款120ml容量的PP量杯，在结构设计阶段首先锁定了半透明磨砂PP材质的选型，这种材质既保留了足够的透光性方便观察内部液体液位，又避免全透明材质容易残留水渍指纹影响读数的问题，同时PP材质的耐化学腐蚀特性可以适配弱酸弱碱试剂、水性溶剂、食品级液体等多种介质的接触需求，符合食品接触材料与常规实验室耗材的材质安全要求。

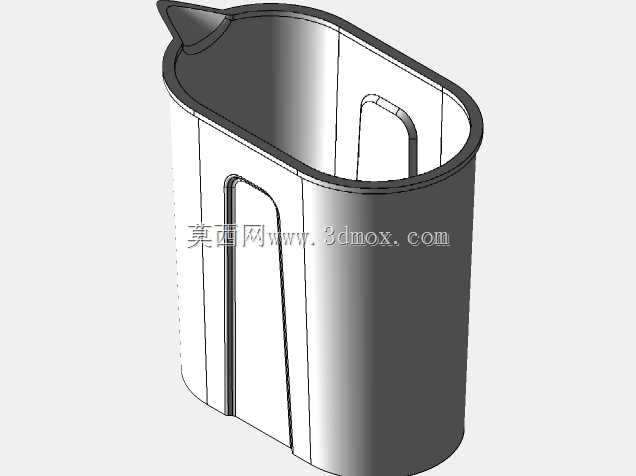

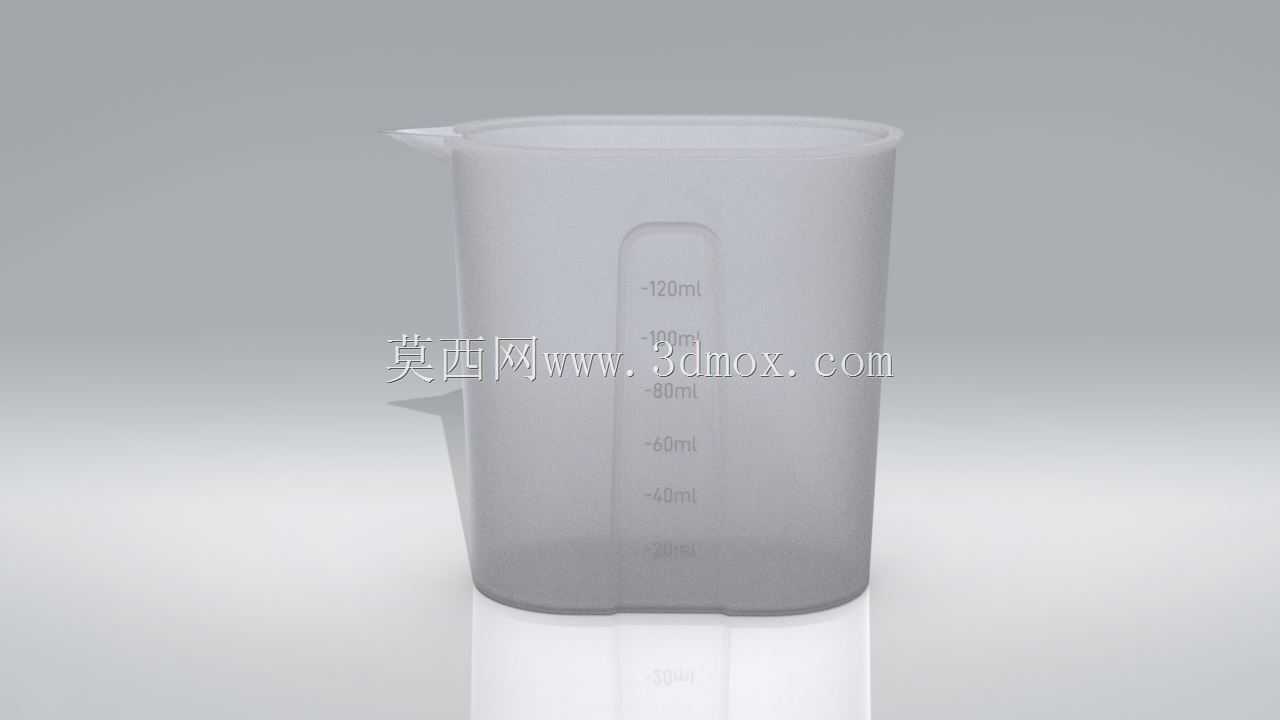

　　外形设计上没有采用常规正圆柱结构，而是做了带微弧收腰的椭方截面，杯身靠近握持侧做了内凹的指位贴合区，单手握持时食指到小指可以自然贴合内凹曲面，拇指搭在杯口另一侧的防滑棱上，即使杯壁沾有少量液体也不容易打滑。杯口的倾倒嘴做了窄流道设计，流道末端做了15度的收边锐角，倾倒结束后液体不会顺着杯壁外侧流挂，避免液体污染操作台面或者腐蚀杯身外壁的刻度标识。杯身的刻度采用模内一体成型的凸印结构，刻度线从20ml到120ml每20ml设置长标识线，中间10ml间隔设置短标识线，对应容量数值直接成型在杯壁上，不会因为长期刷洗、溶剂浸泡出现刻度脱落的问题，刻度位置设置在握持区的对侧，握持时手部不会遮挡刻度线，操作人员保持视线与液位水平即可快速完成读数。

　　尺寸边界上，杯身总高度控制在110mm左右，杯口最大长宽尺寸为75mm*60mm，底部做了3mm高度的加厚支撑边，支撑边外侧做了0.5mm的圆角过渡，放置在平面上时接触面积足够，不会因为轻微碰撞出现倾倒，同时加厚的底边可以抵消注塑成型时的收缩变形，避免杯身放置时出现翘边不稳的问题。杯壁的壁厚设计做了梯度变化，杯口位置壁厚2.2mm，向下到杯身中段逐渐过渡到1.8mm，到底部支撑边位置加厚到2.5mm，这种壁厚分布既可以保证杯口的结构强度，避免频繁取放、磕碰导致杯口开裂，也能减少注塑过程中的厚壁缩水问题，提升成型良品率，同时控制整体零件重量，单杯成品重量控制在28g左右，兼顾结构强度与材料成本控制。

　　在功能细节上，杯身内部的底部做了微锥导流结构，最低点对准倾倒嘴方向，当杯内剩余液体量少于10ml时，液体会自然汇聚到倾倒嘴位置，不需要大幅度倾斜杯身就能完全倒出内部液体，减少残留量。杯口的边缘做了卷边处理，卷边宽度2mm，接触嘴唇或者其他接料容器边缘时不会有锋利的刮触感，同时卷边结构也提升了杯口的抗形变能力，即使从1米高度自由坠落到硬质地面，杯口也不容易出现开裂、变形的问题。针对注塑生产的工艺需求，整个杯身的脱模斜度控制在1.2度，内凹握持区的斜度单独调整到1.5度，避免脱模时出现刮伤、顶白的问题，所有棱边都做了R0.3以上的圆角过渡，没有尖锐的应力集中点，长期反复使用、冷热交替（适配-20℃到100℃的使用温度范围）也不容易出现应力开裂的问题。

　　实际应用中，这款量杯既可以作为独立的计量器具单独使用，也可以作为小型设备的配套储液、计量部件，比如小型桌面灌装机的定量接料杯、日化产品小样分装的配套容器、厨房烘焙工具套装的组成配件，结构设计上预留了叠放空间，空杯状态下可以多个嵌套叠放，仓储运输时的堆叠高度比同容量圆柱量杯节省30%左右的仓储空间，嵌套时的配合间隙控制在1mm，既不会因为间隙太小导致嵌套后难以分离，也不会因为间隙太大出现堆叠歪斜的问题。
