带刻度便携运动蛋白粉摇摇杯结构设计

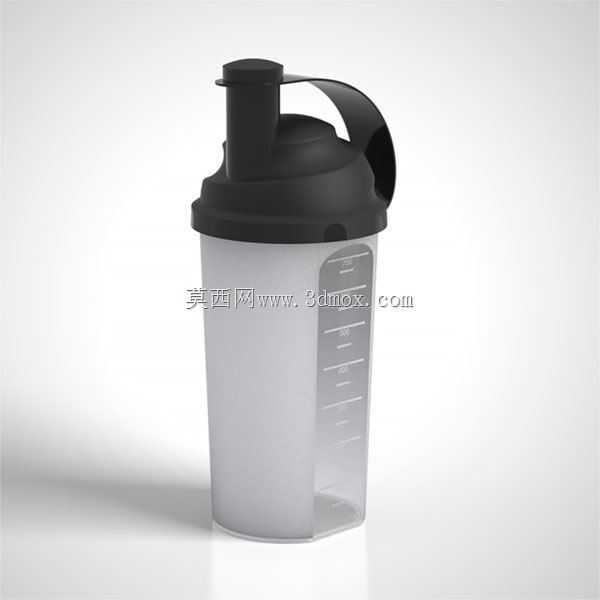

　　用户不需要额外借助量杯就能完成粉体和液体的配比。杯身的截面不是正圆形，靠近底部的位置做了小范围的切边处理，这个细节很多人会忽略，实际使用时正圆形杯身放在倾斜的台面、健身包的软质隔层里很容易出现滚动滑落，切边结构能让杯身放置时形成稳定的支撑面，哪怕是有一定坡度的平面也不会轻易滚落，同时切边位置刚好对应握持时的小指承托位，手握的时候不会因为杯身圆滑出现打滑脱手的情况。杯盖部分采用和杯身不同硬度的塑料材质，和杯口接触的位置集成了一圈嵌入式的密封胶圈，胶圈的安装槽做了倒扣结构，不需要额外粘接就能固定在盖体上，日常拆洗的时候不会轻易脱落，盖体和杯身的连接采用旋扣式结构，旋合的行程做了限位设计，用户拧动的时候到了密封位置会有明显的触感反馈，日常健身场景里，这类带密封盖的摇摇杯是补剂冲调的核心承载器具，和普通敞口水杯不同，它需要兼顾粉体冲调的混匀效率、携带过程的密封防漏、握持使用的人体工学适配，以及日常清洗的便捷性，很多初入结构设计的从业者容易把这类产品当成简单的注塑壳体来做，实际落地时会遇到漏液、刻度磨损、盖体卡扣断裂、冲调结块残留等一系列实际问题。从结构组成来看，整个杯体分为杯身、密封盖、提手三个核心部分，杯身采用半透明食品级塑料材质，侧壁集成了模内成型的容量刻度，区别于后期印刷的刻度，模内刻度不会因为反复刷洗、溶剂接触出现脱落问题，刻度的分度值适配常规补剂的冲调比例，从杯底到杯口的刻度区间覆盖了单次冲调的常用容量范围，

　　不会因为拧动角度不够出现漏液，也不会因为拧动过紧导致后续开盖困难。盖体顶部的饮用口做了翻盖式密封结构，翻盖和盖体之间通过薄壁塑料铰链连接，铰链位置做了圆弧过渡的加强筋，反复开合上千次也不会出现断裂发白的问题，饮用口的口径做了优化，既不会因为口径太小导致出水太慢，也不会因为口径太大喝水时出现呛咳，翻盖闭合时和饮用口之间也有微型的密封凸台，哪怕杯子倒置放在包里，也不会出现液体从饮用口渗漏的情况。盖体侧面集成的一体式提手做了弧形过渡，提手的宽度适配成年人两指的握持尺寸，边缘做了圆角钝化处理，拎取的时候不会勒手，提手和盖体的连接位置做了加厚的转轴结构，承受整杯装满液体的重量也不会出现断裂。从设计思路上来说，整个产品的壁厚控制在均匀的1.

　　8mm左右，注塑成型的时候不会因为壁厚不均出现缩痕、翘曲的问题，杯身内壁做了光滑度处理，没有多余的加强筋凸起，冲调粉体的时候不会出现粉体挂壁残留，清洗的时候用毛刷就能快速清理干净，不会有卫生死角。杯盖内部的结构没有多余的镂空，冲调时液体晃动的过程中不会在盖体内部残留积液，打开盖子的时候不会有残留的液体滴落到衣物上。实际应用场景中，这类容器除了健身场景冲调蛋白粉、增肌粉之外，也可以用来盛装日常饮用水、自制果蔬汁、外出便携的凉白开，密封结构的设计让它可以适配通勤、户外运动、短途出行等多种场景，不需要担心包里的电子设备、纸质文件被漏出的液体打湿。尺寸边界上，杯身的总高度控制在普通背包侧袋的适配范围内，

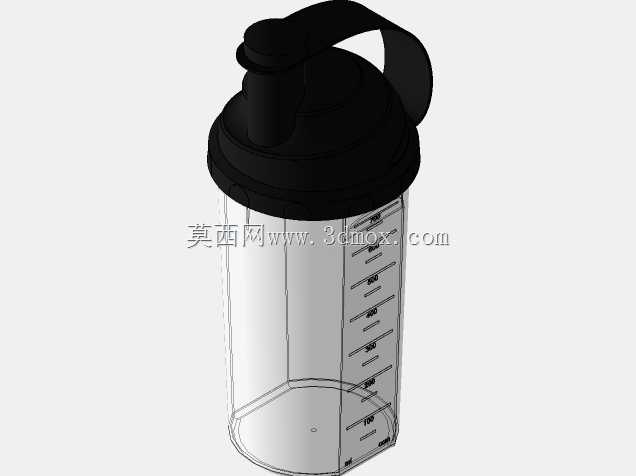

　　最大外径刚好能放入常规车载杯架的尺寸区间，不管是放在背包侧袋、自行车水壶架还是汽车杯架里都能适配，不会出现尺寸过大放不进去的问题。很多同类产品在设计时会忽略杯底的结构，这款杯的底部做了一圈凸起的支撑脚，杯底和放置平面之间留有微小的间隙，放在有水渍的台面上不会因为负压吸附在台面上，拿起的时候不会出现杯子被带倒的情况，同时支撑脚的磨损均匀，长期使用也不会因为底部磨损出现放置不稳的问题。从建模的角度来说，整个产品的所有曲面都做了曲率连续处理，没有尖锐的棱角，注塑脱模的时候所有拔模角度都控制在1.5度以上，不需要额外做复杂的滑块结构就能完成开模，量产的良率能控制在很高的水平，盖体和杯身的配合间隙控制在0.2mm，既不会因为间隙太小出现旋合卡顿，也不会因为间隙太大出现晃动、密封失效的问题。
