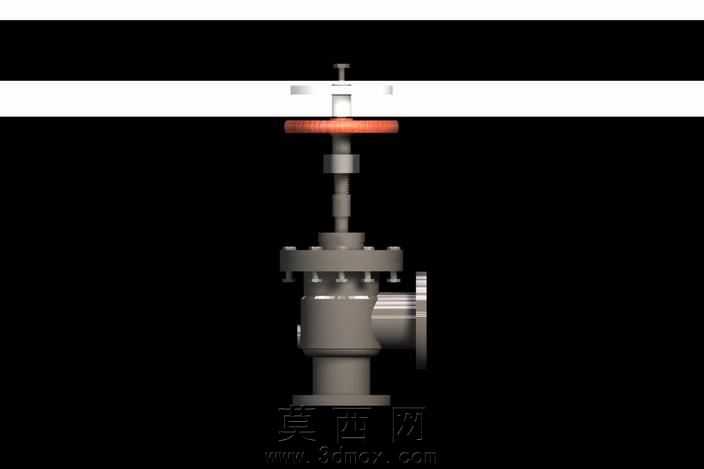

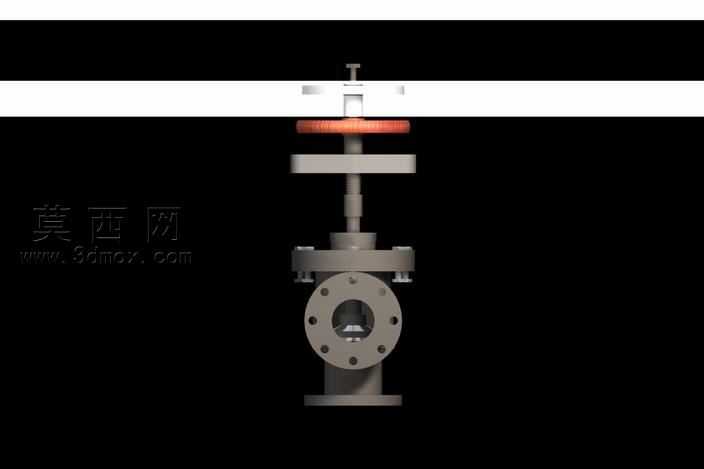

角式法兰连接手动截止阀三维结构设计

本作品为角式法兰连接手动截止阀的三维参数化建模成果，建模阶段严格遵循截止阀的通用设计规范，先完成整体结构的比例规划，确定阀体进出口呈90°直角布局的核心形态，再逐一对各组成零件进行独立建模。首先构建阀体主体，采用拉伸、旋转、布尔运算等特征命令完成阀体的腔体、法兰连接端、底部支撑座的造型，对法兰端的螺栓孔做圆周阵列处理，保证孔位的同轴度与分布精度，阀体内部的流道做平滑过渡处理，还原真实阀门的流道设计逻辑，避免出现应力集中的尖锐结构。其次完成阀盖、阀杆、启闭件、密封组件的建模，阀杆采用梯形螺纹结构建模，还原螺纹的牙型参数，保证阀杆升降动作的结构合理性；启闭件即阀瓣的密封面做精准的曲面贴合设计，匹配阀座的密封面角度，还原截止阀截断介质的核心密封结构；阀盖与阀体的连接法兰做对应螺栓孔的匹配设计，添加垫片安装位的细节特征。随后完成操作组件的建模，包含红色手轮、手轮锁紧螺母、阀杆顶部的指示结构，以及侧装的手动扳杆结构，手轮表面做防滑纹理的细节处理，还原真实手轮的操作握持设计。材质与渲染阶段，为阀体、阀盖等承压金属部件赋予哑光铸钢材质，调整材质的粗糙度与金属度参数，还原铸钢件的哑光金属质感；手轮赋予红色酚醛塑料材质，添加轻微的磨砂质感；阀杆、螺栓等外露金属件赋予亮面不锈钢材质，区分不同零件的材质差异；密封垫片赋予黑色橡胶材质，调整材质的反光度表现橡胶的哑光弹性特质。渲染阶段采用三点布光方案，主光源从侧上方打亮阀门主体结构，补光消除零件连接处的死黑阴影，轮廓光勾勒阀门的边缘轮廓，背景采用纯黑色突出阀门本身的结构细节，同时添加环境反射效果，让金属材质的反光更具真实感。结构设计上，该截止阀采用角式结构，适用于管路需要直角转向的安装场景，法兰连接形式可实现与管路的稳固密封连接，手动操作结构同时保留手轮旋转操作与扳杆辅助操作的设计，可适配不同的操作需求，阀杆的升降行程经过合理规划，保证阀瓣可完全开启与关闭流道，各零件的装配间隙经过合理设置，既保证装配的合理性，也还原真实阀门的装配公差逻辑，整体模型无破面、无重叠面，各零件可独立拆分用于装配演示、结构分析或工程参考。
