电磁控制换向阀拆解结构三维设计

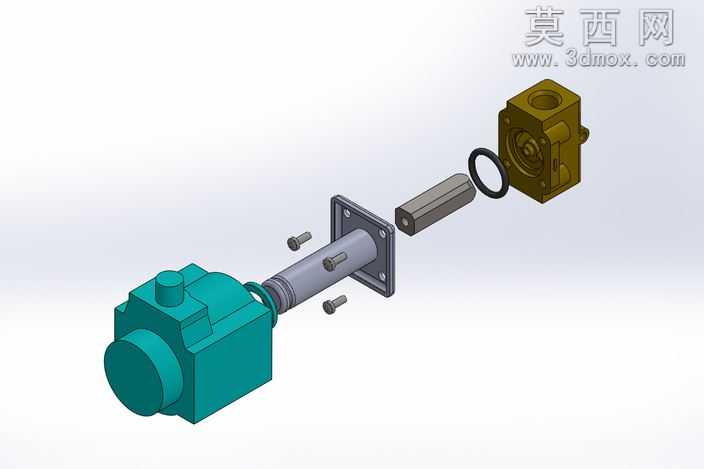

本作品为电磁驱动类流体控制阀的三维结构设计，采用主流三维机械设计软件完成全参数化建模，完整还原了电磁阀从电磁驱动端到流体通断端的全部装配结构，建模过程严格遵循机械设计的尺寸配合规范，所有零件间的装配约束均按照实际工业产品的装配逻辑设置，可直观呈现电磁阀的内部构造与工作原理。建模阶段首先完成驱动端电磁壳体的结构绘制，对青绿色电磁头的外壳曲面做了平滑过渡处理，还原了工业注塑壳体的圆角特征与安装凸台结构，电磁头与阀杆衔接位置做了密封配合段的结构刻画，准确呈现了动铁芯与阀杆的同轴装配关系。中间的阀杆组件部分，分别绘制了方形安装法兰、紧固螺栓、金属阀杆、密封O型圈等独立零件，法兰盘上的安装孔位按照标准安装尺寸做了阵列排布，螺栓零件还原了外六角头部与螺纹段的结构特征，金属阀杆表面做了金属材质的质感处理，密封胶圈采用黑色橡胶材质渲染，准确还原了橡胶件的哑光质感。流体端的阀块部分采用黄褐色金属材质渲染，还原了铸铜阀块的表面质感，阀块上的流体通道、安装接口、密封槽结构都做了精细化建模，完整呈现了阀块与阀杆配合实现流体通断的核心结构。整体装配采用爆炸视图的呈现形式，将所有装配零件沿装配轴线方向有序排布，清晰展示了每个零件的装配位置与配合关系，避免了装配状态下内部结构被遮挡的问题。材质渲染阶段针对不同零件的工业材质做了区分设置：电磁驱动端外壳采用工程塑料材质，调整了漫反射与高光参数还原塑料壳体的半哑光质感；金属阀杆、法兰、螺栓等钢制零件采用金属材质，添加了轻微的表面粗糙度效果还原机加工金属的真实质感；密封O型圈采用橡胶材质，降低高光强度呈现橡胶的哑光特性；流体端阀块采用铸铜材质，调整了金属色泽与表面纹理还原铸铜件的外观特征。设计过程中充分考虑了电磁阀的实际工作逻辑，电磁头通电后产生电磁吸力带动阀杆轴向位移，从而改变阀块内部流体通道的通断状态，所有结构设计都服务于这一核心工作原理，零件间的配合间隙、密封位置的结构设计都符合工业电磁阀的设计规范，既可以作为机械设计教学的演示模型，也可以作为同类阀件产品设计的参考结构，帮助设计者快速理解电磁阀的装配逻辑与结构组成。
