深海载人探测潜水器结构设计方案

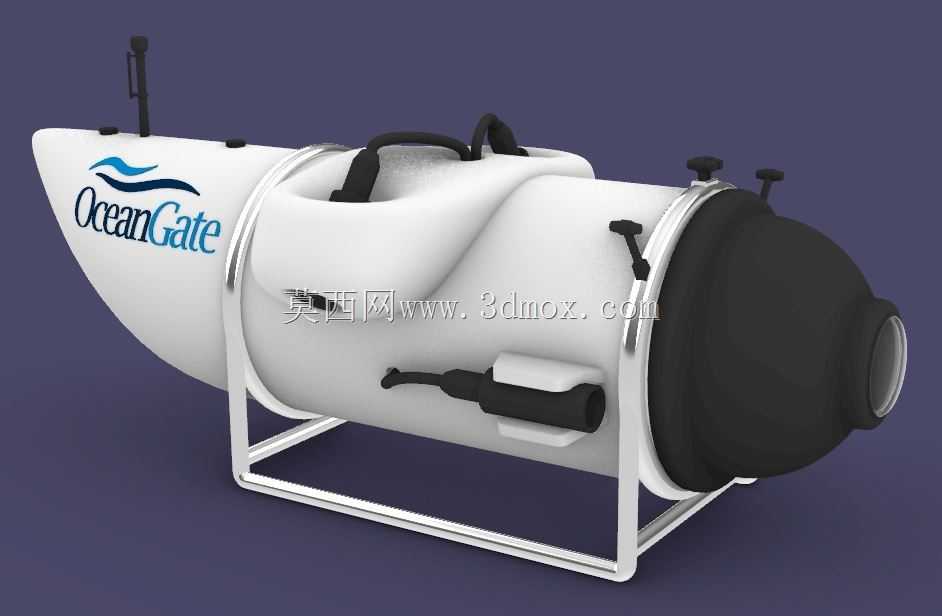

　　这套三维结构方案针对大深度载人水下探测场景开发，核心围绕深海科考、沉船遗迹探查、深海地质采样等实际作业需求搭建整体结构，区别于常规无人潜航器的设计逻辑，整套结构优先保障载人舱段的结构安全与作业视野，同时兼顾水下航行的水阻控制与设备挂载拓展性。从整体布局来看，主体采用流线型纺锤式壳体设计，艏部设置大曲率半球形观察窗，观察窗采用多层耐压透明材料复合结构，安装边界做了加厚法兰过渡，避免深海水压下出现应力集中导致的密封失效，观察窗周边预留了多组水下照明、摄像设备的安装接口，接口采用标准O型圈密封槽设计，可兼容不同规格的探测设备快速拆装。壳体中段为核心载人舱段，外部采用轻质复合材料包覆做流线整流，内部预留了生命支持系统、操控终端、

　　通讯设备的安装空间，舱段两侧设置了对称的外挂设备挂载点，可根据作业需求搭载机械臂、采样箱、声呐探测模块等不同作业组件，挂载点采用快拆式锁止结构，无需复杂工装即可完成水下设备的更换调试。艉部为动力与能源舱段，布置了推进系统、电池组与通讯天线，天线采用可倒伏式结构，在水下大深度航行时可收平贴合壳体表面降低航行阻力，水面状态下竖起保障卫星通讯信号稳定。整套结构的支撑框架采用高强度轻质合金焊接成型，框架与壳体之间设置了减震缓冲垫，可抵消水下航行时的振动传递，同时框架底部设置了标准的着陆支撑脚，支撑脚的接触面积经过优化，可在深海软质沉积物表面稳定停靠，不会出现下陷侧翻的问题。在密封结构设计上，所有舱段对接面均采用双道密封结构，

　　密封槽的加工公差控制在微米级，可承受数百米深度的海水压力，同时在壳体表面预留了多组压力传感器安装位，可实时监测各舱段的密封状态与壳体形变情况，为作业安全提供数据支撑。水动力设计层面，整体壳体的曲面经过多次迭代优化，艏部的导流曲线可将水流平顺引导至壳体两侧，减少航行时的紊流产生，降低航行阻力的同时也能减少推进系统的能耗，提升水下续航时长。壳体外部的标识与导流槽设计也经过考量，侧面的导流凸起可理顺流经壳体的水流，减少尾部涡流带来的航行不稳定问题。从安装边界来看，整套结构的整体外廓尺寸适配常规科考船的尾部吊放设备要求，吊点位置经过重心配平计算，吊放过程中可保持水平姿态，避免出现倾斜碰撞，同时整体重量控制在吊放设备的额定载荷范围内，

　　无需额外定制专用吊具即可完成布放回收。这套结构方案在设计过程中充分考虑了深海作业的各类极端工况，包括高压环境下的结构强度、低温环境下的材料性能变化、水下碰撞的缓冲防护等，所有受力部位均做了有限元仿真验证，确保在额定作业深度下结构形变处于安全范围内，同时预留了足够的安全冗余，应对突发的水下复杂工况。对于三维建模从业者而言，这套模型的曲面建模逻辑、密封结构的细节处理、装配关系的层级划分都具备较高的参考价值，尤其是载人舱段与观察窗的过渡结构、外挂设备的接口设计，都可以直接复用在同类水下探测设备的结构设计中，减少重复建模的工作量，同时也能为深海装备的结构优化提供具象的参考样本。
