多推进器水下作业航行器结构设计

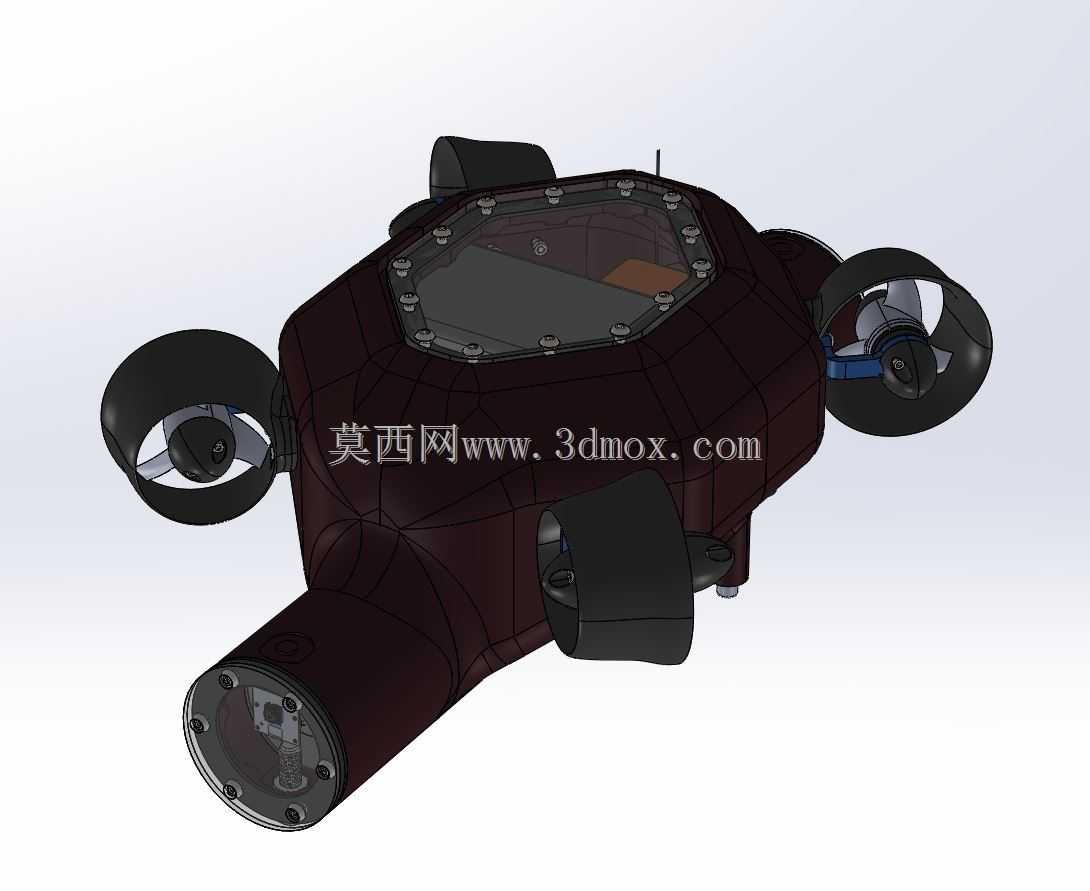

　　这款水下航行器的整体结构围绕近浅海观测、水下结构巡检这类常规作业场景设计，主体采用近似八边形的承压舱布局，相比传统圆柱形舱体，在同等内部容积下能获得更充裕的顶面设备安装平面，可直接固定观察窗、内置传感模块的安装支架，不需要额外设计转接结构来适配曲面舱壁。舱体上半部分的观察窗采用多螺栓周向压紧的密封形式，密封槽设计在法兰贴合面内侧，配合O型圈实现静密封，这种布局能让观察窗获得更均匀的压紧力，避免局部应力集中导致的密封失效，在30米以内的近海水深下，密封可靠性完全能满足日常作业需求。

　　推进系统采用四组矢量布置的导管螺旋桨，分别布置在舱体的四个侧向凸台上，其中两组水平布置提供前后进退与转向动力，另外两组呈垂直角度布置提供升沉与姿态调整的推力，导管的设计一方面能保护螺旋桨在靠近水下构筑物、坝体表面作业时不会被杂物缠绕或者碰撞损坏，另一方面可以提升螺旋桨的推力效率，减少紊流对推进效率的影响。每个推进器的安装座都设计了独立的密封穿线结构，动力线从安装座中心的密封接头穿入主舱内部，避免线缆直接暴露在海水中被腐蚀，同时安装座和主舱体的连接位置也设计了密封胶圈，不需要在主舱壁上开设过多的大尺寸开孔，降低主舱的密封风险。

　　舱体前端延伸出圆柱形的功能扩展舱段，这个舱段可以根据作业需求更换不同的功能模块，比如搭载水下摄像头、声呐探头、水质检测传感器，或者小型的机械抓取手，扩展舱和主舱采用快拆式的法兰连接结构，对接时只需要对齐周向的定位销，拧紧周向的压紧螺栓即可完成连接，密封结构和主舱观察窗的密封形式一致，更换模块时不需要拆解主舱，能大幅减少现场作业的准备时间。

　　从安装边界来看，这款航行器的整体外轮廓尺寸控制在小型作业级ROV的范畴，最大外径不超过400毫米，不含前端扩展舱的主体长度约350毫米，加上扩展舱总长度约500毫米，整体重量控制在8公斤以内，不需要大型吊放设备，两名作业人员在小型作业艇上就能完成布放和回收。舱体底部设计了四个凸起的支撑脚，在岸基存放或者甲板放置时，能让推进器和观察窗不直接接触地面，避免停放时的磕碰损伤，支撑脚的位置还预留了配重块的安装位，可以根据作业水域的盐度调整整体配重，让航行器在水中获得接近中性的浮力，减少推进器的动力消耗，提升续航时间。

　　电路控制模块全部集成在主承压舱内部，舱内预留了标准的安装导轨，可以固定电源模块、电机驱动板、信号传输模块，所有内部模块的走线都沿舱壁的走线槽布置，避免和运动部件产生干涉，主舱的穿线位置除了推进器的动力线，还预留了两路备用的水密接插件，用来连接扩展舱的功能模块，不需要额外在舱壁上开孔。舱体顶部设计了小型的天线安装凸台，用来固定GPS定位天线和无线通信天线，当航行器浮出水面时，可以快速获取位置信息，和岸基控制台建立无线连接，不需要通过有线线缆传输信号。

　　在结构强度设计上，主舱体采用硬质工程塑料一体加工成型，壁厚根据不同位置的承压需求做了差异化设计，法兰连接位置的壁厚加厚到8毫米，舱壁主体壁厚5毫米，通过有限元承压仿真验证，在50米水深的压力下，舱壁的最大变形量不超过0.2毫米，不会出现密封面错位导致的渗水问题。推进器的导管采用和主舱一致的材料，和安装座一体成型，减少连接环节的失效点，螺旋桨采用三叶设计，在低转速下就能获得足够的推力，同时降低运转时的水流噪音，减少对水下声学探测设备的干扰。

　　实际作业中，这款航行器可以胜任近海水产养殖区的网箱巡检、水库坝体的表面裂缝排查、内河航道的水下障碍物排查、小型水下考古探测这类场景，相比大型作业级ROV，它的布放灵活性更高，维护成本更低，对于不需要大深度重载作业的民用场景来说，结构设计的冗余度完全能覆盖使用需求，同时模块化的扩展设计也让它可以根据不同的作业任务快速调整配置，不需要重新设计整体结构。
