三爪机械式轴承拆卸拉马结构设计

　　在设备运维与机械装配场景中，过盈配合零部件的拆卸一直是一线维修人员高频面对的作业环节，三爪拉马作为手动拆卸类工具的核心品类，承担着轴承、皮带轮、齿轮、联轴器等轴装零部件的无损拆卸作业，相比敲击、撬别等粗放拆卸方式，这类工具能通过可控的轴向拉力将过盈配合件平稳拉出，避免损伤轴体、配合面与被拆零件本身，是机修班组、装配工位、设备维保部门的常备工装。

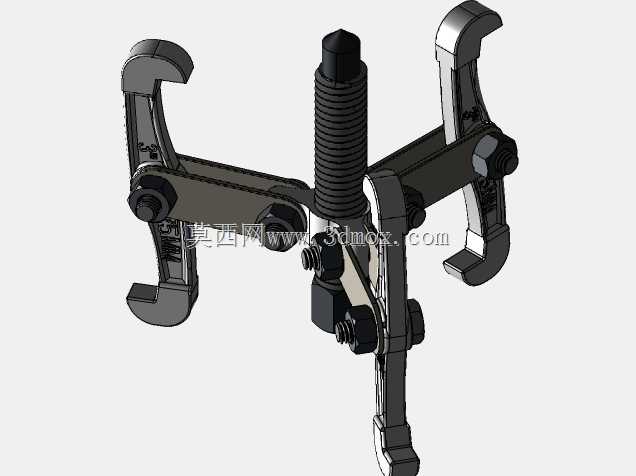

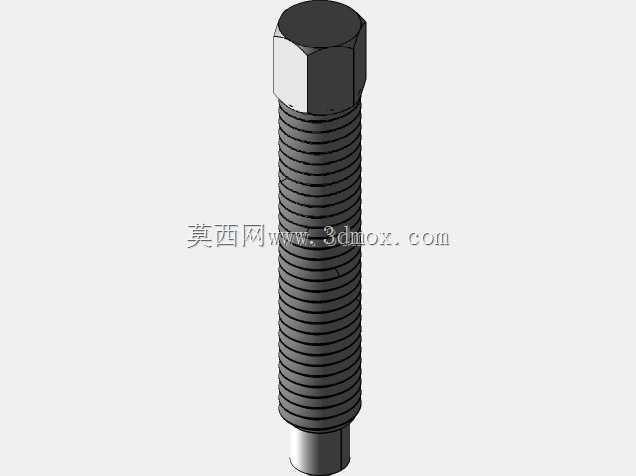

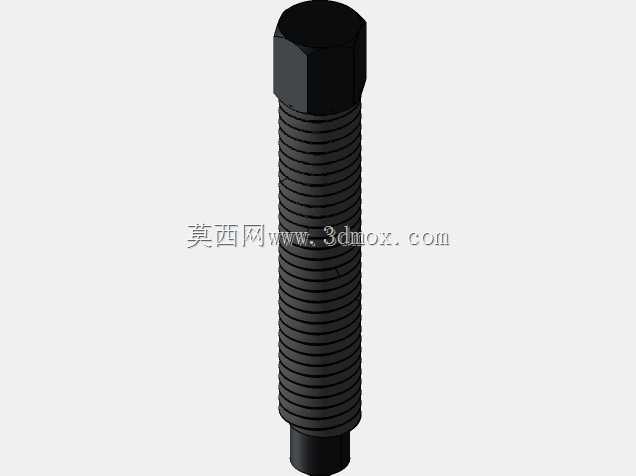

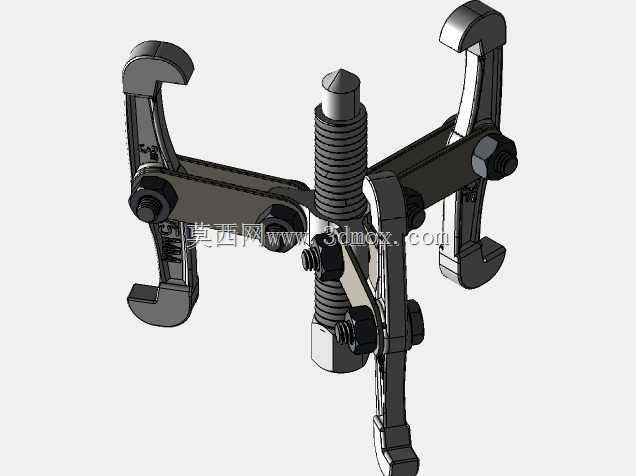

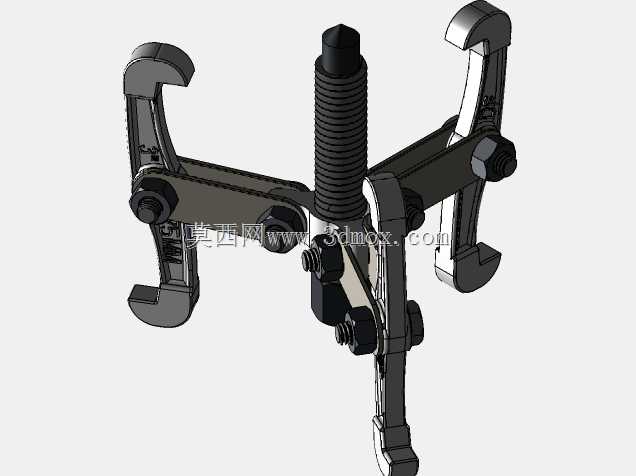

　　这套三爪拉马采用对称三爪布局结构，核心受力部件为中部的梯形螺纹顶杆，顶杆顶端为六角受力端，可适配普通扳手、棘轮扳手施加扭矩，将旋转扭矩转化为轴向顶推力，当顶杆端部抵紧轴端中心孔后，持续转动顶杆即可带动爪钩座沿轴向移动，三个爪钩同步勾住被拆零件的背面受力边，形成稳定的三角受力结构，相比两爪拉马，三爪的受力均匀性更好，不会出现单侧受力偏载导致的零件歪斜、卡滞甚至爪钩滑脱问题，适配圆形截面的盘类、轮类零件拆卸作业。

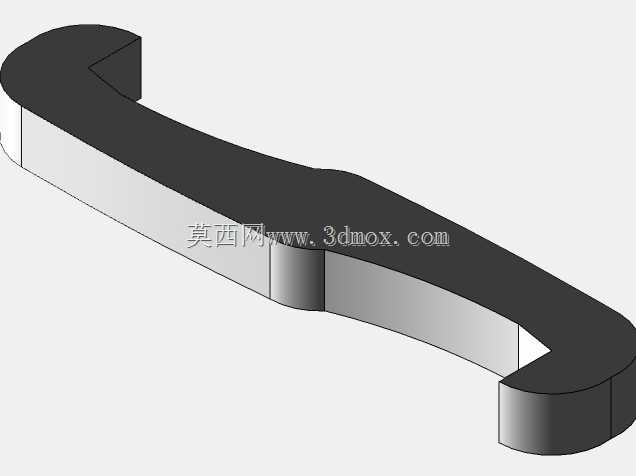

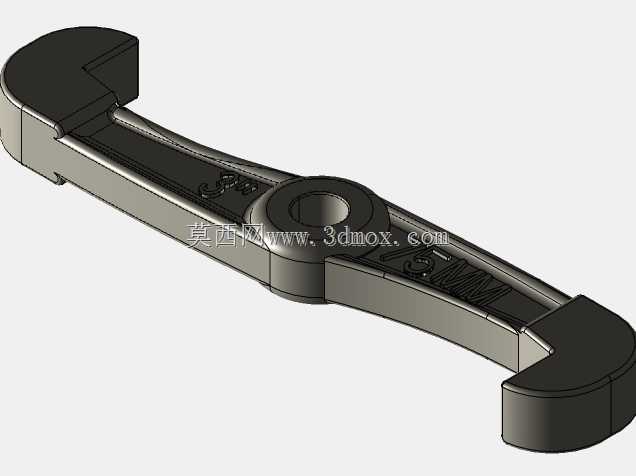

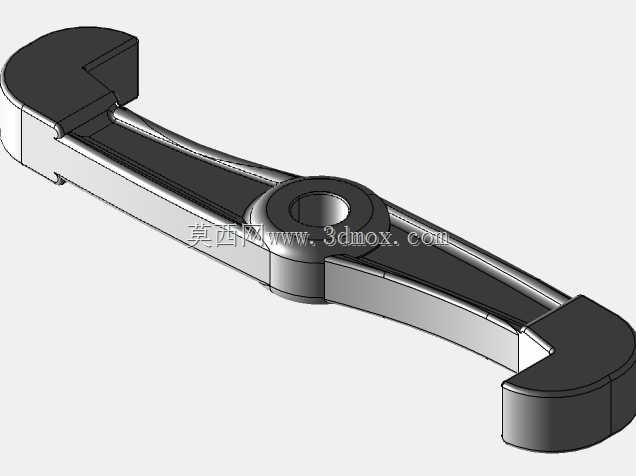

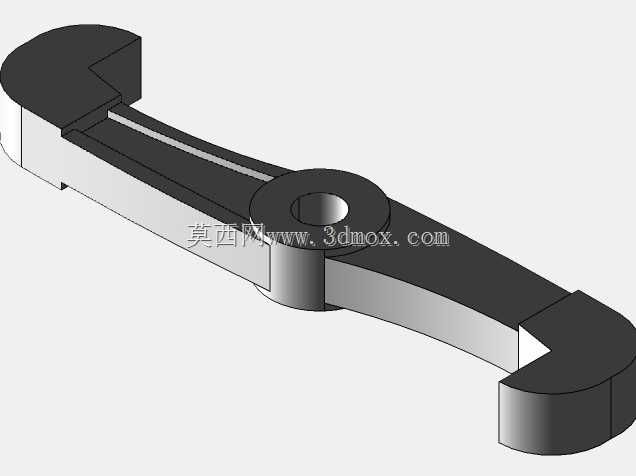

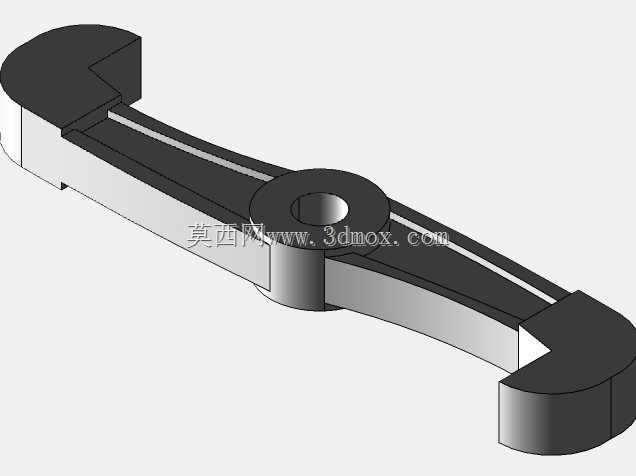

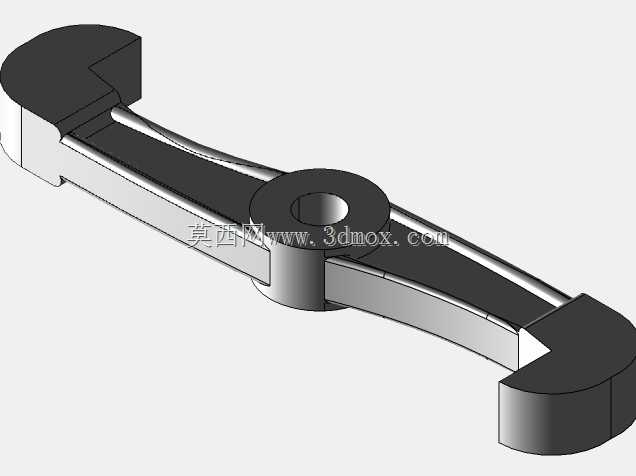

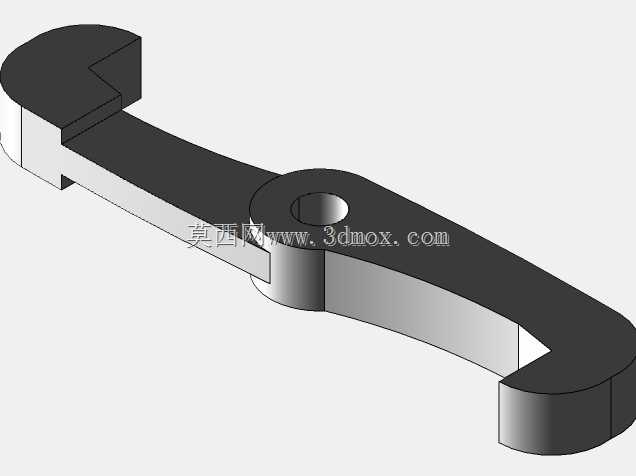

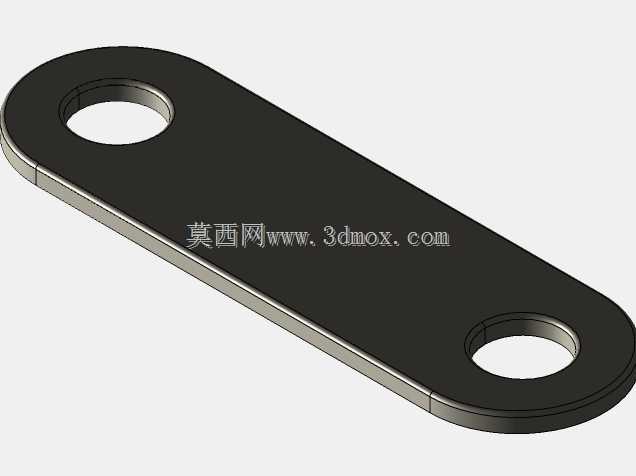

　　爪钩与主体支架采用铰接式连接设计，每个爪钩可绕铰接销轴转动一定角度，以此适配不同直径的被拆卸零件，作业时可根据被拆件的外径调整三个爪钩的张开幅度，让爪钩的勾持面完全贴合被拆零件的受力端面，避免勾持接触面积过小导致的零件边缘崩裂、爪钩滑脱风险。爪钩的勾持端做了加厚处理，受力截面经过结构强化，能承受较大的拉拔载荷而不出现塑性变形，爪臂的长度经过匹配设计，可覆盖常规中小型机械上常用的深沟球轴承、圆锥滚子轴承、小型皮带轮的拆卸深度需求，顶杆的行程足够完成常规过盈量配合件的拉拔作业，不需要中途多次调整爪钩位置。

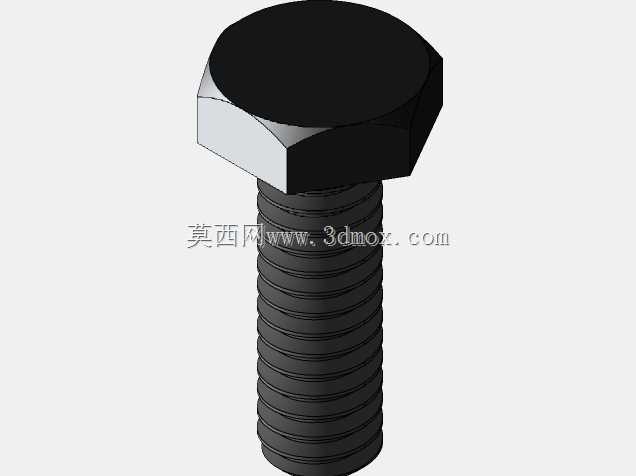

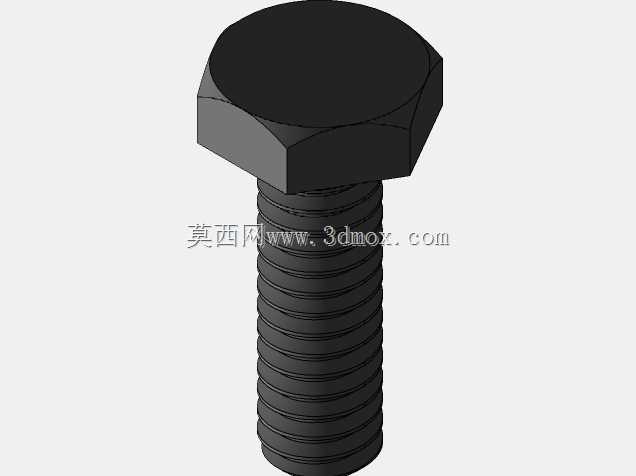

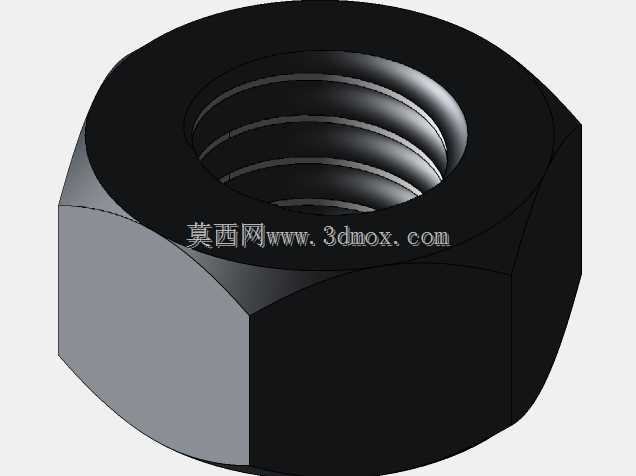

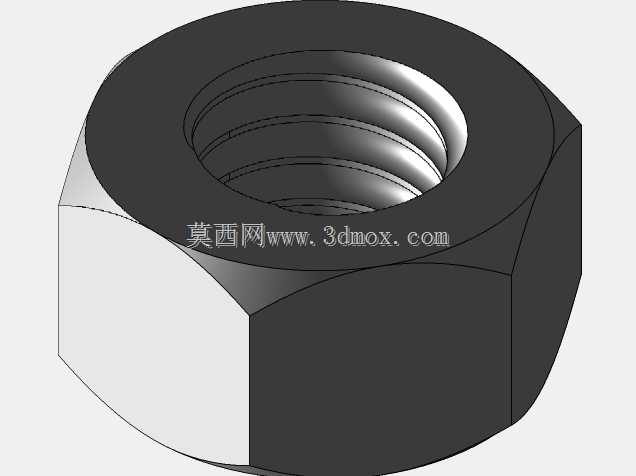

　　从结构设计逻辑来看，这套拉马的所有铰接点都采用销轴加防脱结构，避免作业过程中销轴脱出引发安全隐患，中部的螺纹副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配轴向受力场景，耐磨性能更好，能承受反复的大扭矩加载而不出现滑牙问题。顶杆的前端做了球面处理，抵紧轴端中心孔时可自动找正中心，即使顶杆与轴体存在微小的角度偏差，球面端也能保证受力点始终落在轴的中心线上，不会出现顶偏打滑、刮伤轴端中心孔的问题。

　　在实际使用场景中，这类三爪拉马不需要外接动力源，纯手动操作即可完成作业，适合无气源、无电源的野外设备抢修、生产线临时维保场景，整体结构没有易损的液压密封件，不存在漏油、泄压失效的问题，维护成本极低，日常存放只需要做好螺纹副的防锈润滑即可长期使用。安装边界方面，三个爪钩的最小收拢直径可适配小尺寸微型轴承的拆卸，最大张开直径覆盖常规工业场景中中小型轴装零件的拆卸范围，爪钩的勾持深度可满足大部分常规安装深度的轴承拆卸需求，顶杆的轴向行程足够将被拆零件从轴上完全拉出，不需要额外搭配垫块等辅助工装。

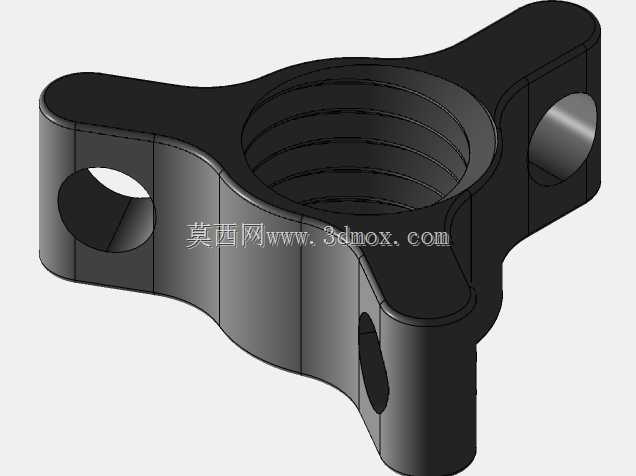

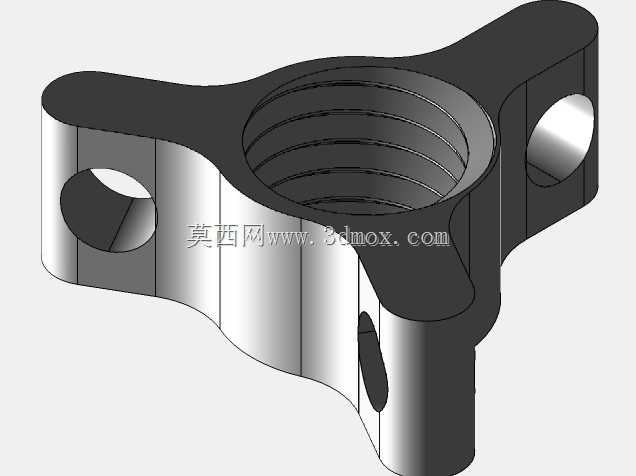

　　结构细节上，支架主体采用一体式锻造结构的受力框架，三个爪臂的安装座与顶杆的螺纹套为一体化设计，不存在焊接结构的应力薄弱点，大载荷拉拔时不会出现支架变形、开焊的问题。每个爪钩的铰接位置都做了限位设计，当爪钩张开到最大角度时会被限位结构挡住，避免爪钩过度张开导致无法勾持零件，作业时只需要将三个爪钩勾住被拆零件的背面，转动顶杆抵紧轴端，持续均匀施加扭矩即可平稳将零件拉出，作业过程中受力方向始终与轴的轴线保持重合，不会对轴体产生附加的弯曲载荷，能有效保护轴类零件的形位精度，避免拆卸过程中导致轴弯曲、配合面拉伤等问题，这也是这类机械式三爪拉马在维修场景中长盛不衰的核心原因——结构可靠、操作简单、适用场景广、维护成本低，能解决绝大多数常规过盈配合轴装件的拆卸需求。
