户外室内通用防水ABS电子接线外壳

　　做电子工程配套的结构设计这么多年，接线防护壳体的选型和建模永远是绕不开的基础环节，尤其是涉及到户外布设、潮湿工况的项目，壳体的防护设计直接决定了整套电子系统的运行寿命。这款ABS材质的接线盒壳体，核心定位就是覆盖室内外通用的电子接线、模块装载防护需求，从结构设计逻辑到安装边界的预留，都是围绕工程现场的实际使用痛点做的优化。

　　先从实际应用场景说起，这类壳体的适配范围非常广，户外场景下可以用作园区监控设备的接线分线盒、户外照明回路的接线防护、农业物联网传感节点的设备装载壳、小型户外通讯模块的防护外罩，室内场景则可以覆盖工业控制柜内的分线模块装载、弱电井内的线路转接防护、智能家居控制模块的暗装防护、实验室小型测试电路的装载外壳，不管是常年暴露在日晒雨淋的户外墙面、灯杆上，还是处于潮湿凝露的地下弱电井、设备夹层里，这款壳体的结构设计都能满足基础的防护要求。

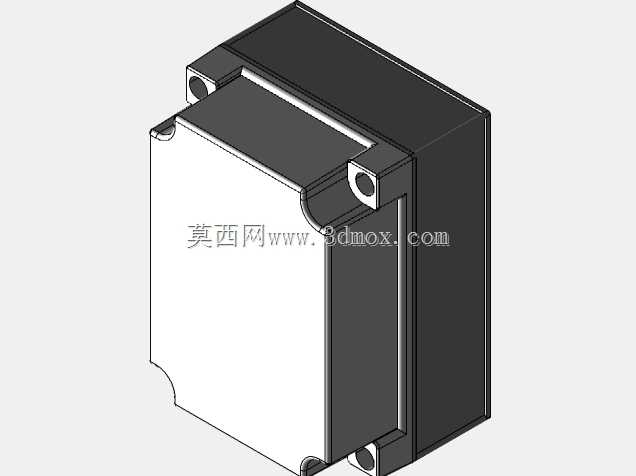

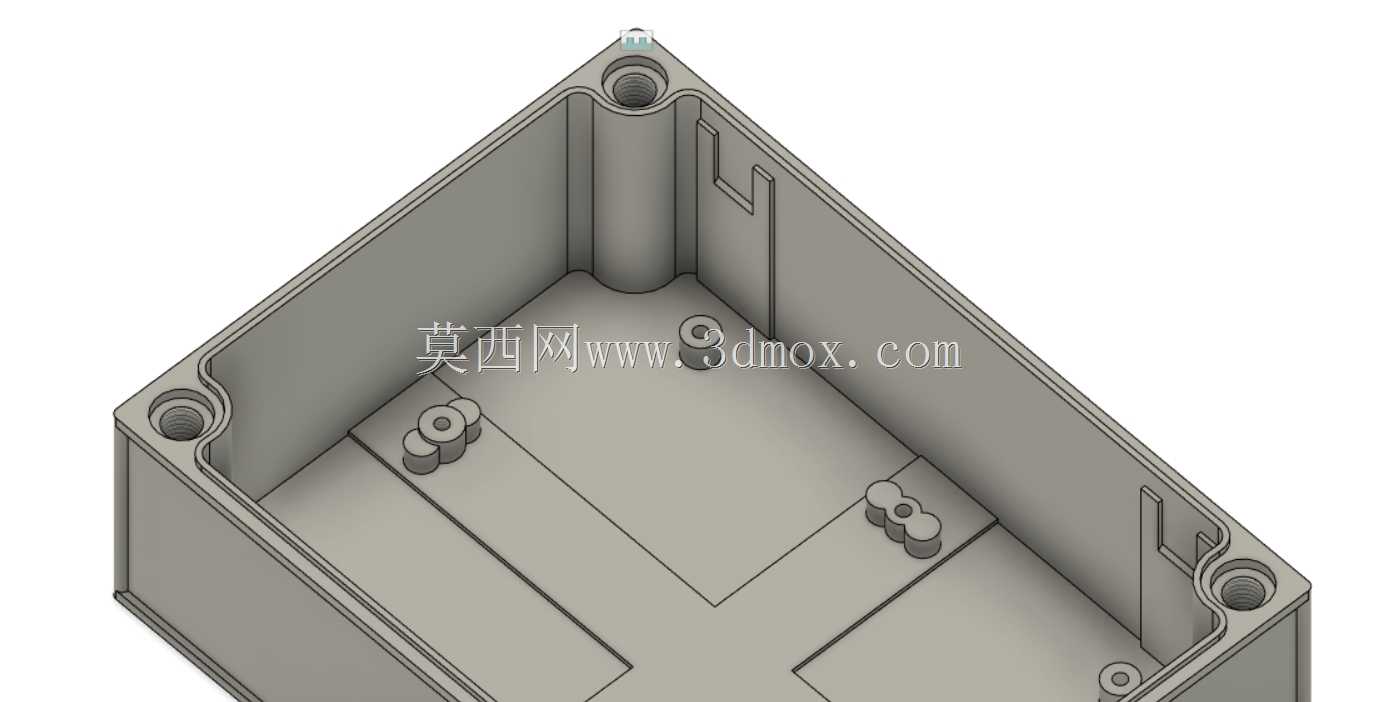

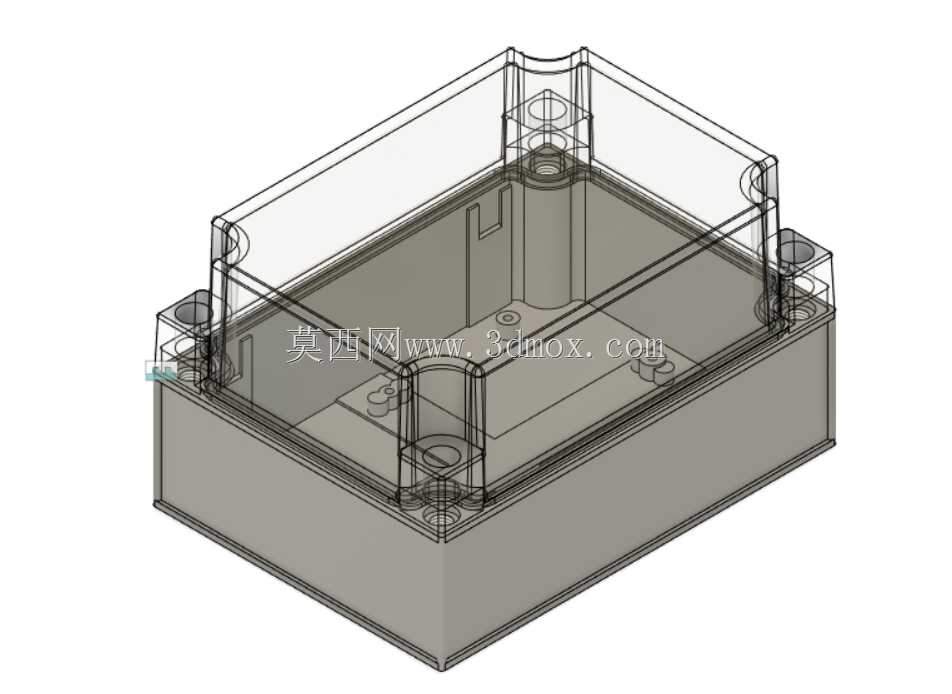

　　从功能特性来看，这款壳体采用上下盖扣合的装配结构，上盖做了周圈的止口设计，扣合后可以形成弯折的密封接触面，配合密封胶条就能实现可靠的防水防尘效果，避免水汽、灰尘从合模缝隙进入壳体内部侵蚀电子元件。壳体内部的四个角位做了一体式的立柱安装位，立柱中心预留了自攻螺丝孔，既可以用来固定内部的PCB安装板、接线端子排，也能作为上下盖的锁合固定点位，不需要额外在壳体内壁加装铜柱或者支撑件，减少装配时的零件数量。壳体的外侧四个角位做了带安装孔的凸耳结构，凸耳和壳体主体一体成型，安装时可以直接通过膨胀螺丝或者自攻螺丝将壳体固定在墙面、安装板、设备支架上，不需要额外加装固定支架，凸耳的位置做了加厚处理，避免安装时螺丝锁紧力过大导致壳体开裂。

　　设计思路上，这款壳体没有做多余的异形结构，整体采用规整的长方体造型，一方面是因为ABS注塑成型时，规整的壳体结构更容易控制注塑变形量，提升量产时的成品率，另一方面长方体的内部空间利用率最高，不管是放置方形的PCB板、接线端子排，还是排布零散的接线线路，都不会出现异形空间的浪费，也方便工程师在内部做元件布局。壳体的侧壁做了均匀的壁厚设计，壁厚控制在ABS材料注塑的合理区间内，既不会因为壁厚过薄导致壳体强度不足，受外力挤压出现开裂变形，也不会因为壁厚过厚导致注塑时出现缩痕、材料成本不必要的提升。上盖的边缘做了微小的倒角处理，既可以去除注塑后的锐边毛刺，避免装配和维护时划伤操作人员的手部，也能让壳体整体的视觉效果更规整，不会有生硬的棱角感。内部的安装立柱高度做了统一的尺寸设计，保证PCB板或者端子排安装后，和壳体底部、上盖内侧都留有足够的安全间隙，避免元件引脚直接接触壳体内壁造成短路，也给内部接线的走线预留了足够的空间，不会出现上盖扣合时压到导线的情况。

　　从安装边界和尺寸设计来看，这款壳体的外部轮廓尺寸适配绝大多数常规小型电子模块的装载需求，外侧凸耳的安装孔位间距做了标准化的设计，适配市面上通用的安装支架孔距，现场安装时不需要重新打孔调整。壳体的侧壁预留了敲落孔位的设计位置，工程师可以根据实际的接线方向，敲掉对应位置的敲落片安装防水接头，不用额外在壳体上钻孔，既提升了现场施工的效率，也能保证开孔位置的规整度，配合防水接头实现进线位置的密封防护。上下盖的锁合螺丝采用隐藏式设计，螺丝孔位位于上盖的四个角位，锁紧后螺丝头不会突出壳体表面，既避免了螺丝长期暴露在户外出现锈蚀，也让壳体的外表面更平整，清洁维护时更方便，不会积留灰尘和雨水。另外，壳体内部的底部做了细微的防滑筋条设计，当放置没有固定孔的小型电子模块时，筋条可以增加模块和壳体底部的摩擦力，减少模块在壳体内晃动移位的概率，提升内部结构的稳定性。

　　在实际的工程选型中，这类通用型的防水接线壳体是电子工程项目里的基础通用件，不管是做新项目的结构设计，还是对现有设备做防护改造，都可以基于这款壳体的基础结构做微调，比如根据需要在侧壁开孔加装航空插头、在壳体内部增加屏蔽层做电磁屏蔽优化、在壳体外部加装固定卡扣实现免螺丝快开，基础结构的通用性给后续的定制调整留足了空间。做这类壳体的三维建模时，需要特别注意拔模角度的设置，所有的竖向侧壁、安装立柱、凸耳结构都要按照ABS材料的注塑要求设置合理的拔模斜度，避免注塑脱模时出现拉伤；止口位置的配合公差要控制在合理范围内，既要保证上下盖扣合顺畅，不会出现过紧难以装配或者过松缝隙过大的问题，也要给密封胶条预留足够的压缩量，保证密封效果；安装孔的尺寸要适配常用的自攻螺丝规格，孔位周边做加强筋设计，提升锁螺丝时的结构强度，避免螺丝柱开裂。很多刚入行的结构工程师做这类壳体设计时，容易忽略内部间隙的预留，要么是安装立柱过高导致上盖压到元件，要么是立柱过低导致PCB板和底部间隙不足，走线空间不够，这款壳体的结构设计就很好地平衡了内部空间利用率和安全间隙的预留，不管是用来做参考建模，还是直接选型用于项目，都有很高的实用价值。
