嵌入式安装多功能电力能量分析仪结构

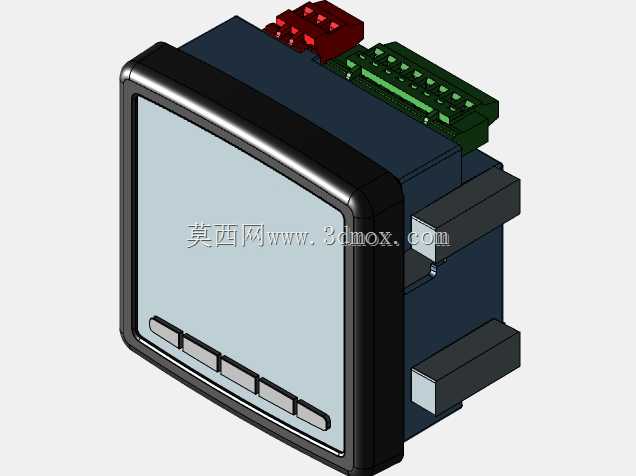

　　这款嵌入式安装的电力能量分析装置，主要面向低压配电回路的终端电量监测场景，常见于工业厂房进线柜、出线回路、商业建筑配电竖井、数据中心列头柜等位置，用来实时采集回路的电压、电流、功率、功率因数、电能累计等核心电参量，替代传统指针式仪表与单一功能电能表，实现配电回路的数字化状态感知。从结构设计来看，整机采用前装式卡扣固定结构，前面板做了黑色哑光包边处理，屏幕区域做了轻微内凹设计，避免现场安装、运维过程中硬物刮擦显示面板，面板下方排布的实体操作按键做了凸起的分段式设计，按键行程控制在1.2mm左右，运维人员戴绝缘手套操作时也能准确触发，不会出现误触情况。设备后部的接线端子分为两个独立区域，红色端子区域为电压采样输入回路，

　　绿色端子区域为电流采样、通讯与辅助电源回路，端子排做了高低错位排布，不同回路的接线空间互不干涉，现场接线时不需要刻意弯折线缆就能完成压接，端子旁预留了标识刻印位置，可直接打印回路编号，减少现场接线的错接概率。安装边界方面，整机的面板尺寸适配常规96型方形仪表开孔，开孔尺寸控制在92mm*92mm，设备插入柜体开孔后，两侧的弹性卡扣会自动卡紧在柜体内壁，不需要额外加装固定支架，柜体板材厚度在1-3mm范围内都能可靠固定，设备后部的纵深尺寸控制在70mm以内，不会占用柜内过多的走线空间，即使是紧凑式的小型配电箱也能顺利安装。功能设计上，屏幕采用宽温型段码加点阵组合显示，可同时显示三相电压、三相电流、总有功功率等多组参数，

　　不需要频繁切换页面就能读取核心数据，设备背部的金属屏蔽壳做了整体接地处理，可抵御配电现场的电磁干扰，避免出现数据跳变、显示异常的问题，两侧的安装导向块做了倒角处理，插入开孔时可自动导正位置，不会出现卡滞。在实际选型应用中，这类仪表通常需要和柜内的电流互感器配合使用，电压采样回路直接并接在被测回路上，电流采样回路串接在互感器二次侧，设备自带的RS485通讯接口可将采集到的电参量上传至配电监控系统，实现远程抄表、能耗统计、异常告警等功能，相比传统分体式的电量采集装置，这种一体化结构的分析仪集成度更高，现场布线量减少40%左右，后期运维的故障排查点也更少。结构建模过程中，重点还原了前面板与壳体的配合止口，止口深度控制在2mm，

　　配合间隙预留0.3mm，既可以保证前面板装配后不会出现松动，也能满足前面板的快速拆装需求，方便后期更换显示模组或者按键板；后部的端子排做了防呆设计，不同功能的端子间距做了差异化处理，错插时无法顺利插入端子座，从结构上避免接线错误；壳体侧面的散热槽做了斜向开孔设计，既可以保证内部电路的空气对流散热，也能防止灰尘、凝露直接滴落到电路板上，提升设备在潮湿、多尘配电环境下的运行可靠性。
