工业级壁挂式串行通讯信号转换装置

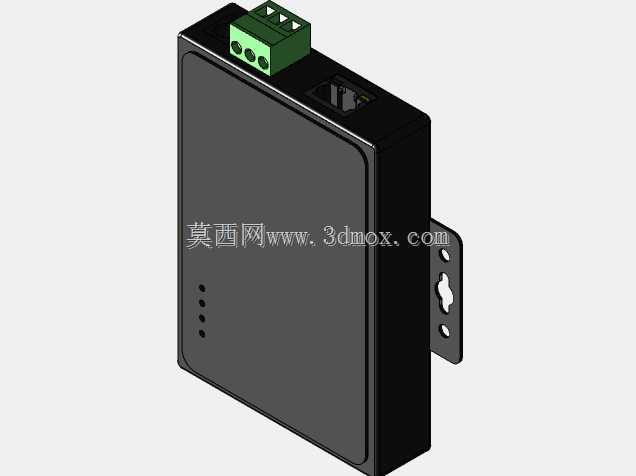

　　在工业现场的分布式数据采集网络里，不同接口制式的设备互联一直是布线调试阶段的高频痛点，这款串行转换装置的设计初衷，就是解决老旧串口设备与以太网链路之间的协议适配问题，让车间里存量的RS485/RS232接口传感器、PLC下位机、现场仪表能够直接接入厂区局域网，无需替换原有老旧设备就能完成数据上传，大幅降低产线智能化改造的硬件替换成本。从结构设计来看，整机采用一体化拉伸铝型材外壳搭配磨砂喷塑表面处理，边角做了R3圆弧过渡，既避免安装调试过程中尖锐边角划伤操作人员，也能在多尘、有轻度油污的工业环境下阻挡粉尘侵入壳体内部，防护等级可以满足IP30的常规工业柜内安装要求。顶部预留的绿色接线端子采用5.08mm间距的防松螺钉接口，分别对应电源正负极、通讯收发引脚与信号地，接线时无需额外压接冷压端子，单股硬线直接插入拧紧即可固定，端子旁做了凸起的丝印标识，即使在柜内光线不足的场景下，施工人员也能快速对应引脚定义完成接线，避免错接导致的设备烧毁问题。侧面的RJ45以太网接口采用带屏蔽层的沉板式设计，接口周围做了0.5mm的凸台防护，插拔水晶头时不会因为外力晃动导致焊盘脱落，接口内置的网络变压器还能隔离工业现场的浪涌干扰，避免电网波动或者雷击感应顺着网线损坏内部转换电路。安装结构上，机身侧面标配了可拆卸的DIN导轨安装卡扣，卡扣采用弹簧钢片冲压成型，表面做了镀锌钝化处理，既能卡在标准35mm电气导轨上，

　　也可以通过卡扣上的两个沉头孔直接用M4螺钉固定在墙面或者设备侧板上，安装孔位的横向间距为45mm，垂直方向预留了足够的走线空间，接线完成后网线与电源线可以顺着柜内理线架排布，不会出现线缆弯折半径过小导致的线芯断裂问题。机身正面的四个状态指示灯采用内凹式设计，分别对应电源、串口收发、以太网链路状态，指示灯的透光件采用磨砂PC材质，光线柔和不刺眼，在设备正常运行时，运维人员隔着半米就能通过灯语判断设备运行状态，无需凑近查看丝印标识。内部电路布局上，电源模块与通讯模块之间做了金属屏蔽隔离，避免开关电源的纹波干扰串行通讯的信号质量，PCB板采用四个铜柱固定在壳体内部，抗振动性能可以满足GB/T 2423规定的工业设备振动测试要求，

　　在有设备启停振动的车间场景下也不会出现接插件松动的问题。整机的外形尺寸控制在100mm70mm25mm，体积小巧，即使在已经排布满元器件的老旧电气柜内，也能找到空余的导轨位置安装，不会和相邻的断路器、接触器等元器件产生安装干涉。设备的工作温度范围覆盖-40℃到85℃，可以适应无空调的户外机柜、北方冬季车间、南方高温高湿厂房等多种严苛环境，串口端支持1200bps到115200bps的波特率自适应，无需手动拨码设置，接入设备后自动匹配串口参数，减少现场调试的工作量。在实际项目应用中，这类转换装置常被用在能耗监测系统里，将车间内分散的电表、水表、气表的串口数据转换成以太网信号上传到能耗管理平台，也会用在老旧机床的联网改造中，

　　把机床内置的RS232调试口转换成网口，实现设备运行参数的远程采集与程序下发，相比传统的串口服务器，这款装置的壁挂式结构更适合分散式安装场景，不需要集中安装在机柜内，可以就近布置在现场设备旁边，缩短串口线缆的长度，减少信号衰减带来的通讯不稳定问题。设计阶段还充分考虑了现场维护的便捷性，壳体上下盖采用卡扣式固定，没有采用螺丝封装，需要检修内部电路时，用一字螺丝刀撬动侧边的卡扣缝隙就能打开上盖，无需携带专用螺丝刀，降低现场运维的工具要求。接线端子的额定电流为10A，足够承载设备本身的工作电流，同时预留了足够的余量，即使接线时出现线芯毛刺搭边的情况，也不会因为端子过载导致发热起火。以太网接口支持10/100M自适应，兼容市面上绝大多数的工业交换机，支持TCP/IP、Modbus TCP等标准协议，不需要额外安装驱动，配置时通过网页端就能完成参数设置，对现场调试人员的技术门槛要求较低。
