往复式活塞发动机核心传动结构设计

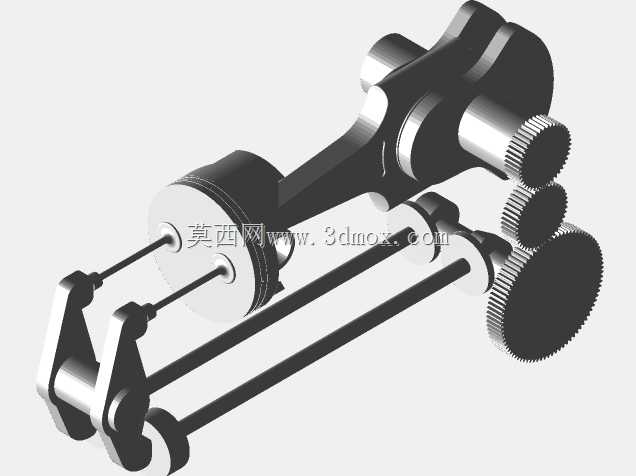

　　这套三维结构完整还原了往复式活塞发动机的核心传动与配气逻辑，可直接用于小型通用动力设备的结构验证、教学演示以及原理样机开发环节。在小型通用动力领域，这类结构常被应用于便携发电机组、小型园林机械、迷你摩托以及航模动力改装场景，区别于大排量车用发动机的集成化设计，这套结构做了适度的简化拆分，把活塞往复运动、曲柄旋转输出、顶置气门启闭的核心动作逻辑做了直观的结构呈现，方便设计人员快速验证运动干涉、行程匹配这类核心参数。从实际功能逻辑来看，这套结构完整覆盖了发动机做功循环的核心传动链路：燃烧产生的高压推动活塞沿气缸轴线做直线往复运动，通过活塞销连接的连杆将直线力传递到曲柄轴，将往复运动转化为旋转扭矩对外输出；

　　同时与曲柄轴保持固定传动比的凸轮组件，通过顶杆驱动上部的摇臂结构，精准控制进排气门的启闭时序，匹配活塞的上下止点位置完成进气、压缩、做功、排气的四冲程循环。设计过程中优先考虑了运动件的间隙匹配：活塞与气缸壁预留了合理的配合间隙，既保证活塞往复运动的顺畅度，也为热膨胀预留了足够的余量，避免工作状态下出现卡滞；连杆两端的铰接位置都做了衬套安装位的结构设计，可根据实际载荷需求选配铜基衬套或者滚针轴承，降低长期往复运动带来的磨损。配气机构的摇臂支点位置做了可调式结构预留，可通过调整螺栓改变摇臂的杠杆比，匹配不同凸轮升程下的气门开度需求，适配不同排量、不同转速特性的动力输出要求。从安装边界来看，这套结构的气缸中心距、曲柄轴的输出轴径、

　　安装法兰的孔位都做了参数化的可调整设计，下部曲轴箱的安装平面预留了通用的固定孔位，可直接适配小型通用动力设备的机架安装标准，不需要额外做转接结构的二次设计；上部气门组件的安装位置与通用小型发动机的缸头结构尺寸保持一致，可直接替换现有成熟机型的对应部件做性能验证。结构设计阶段特意将核心运动件做了独立拆分，每个零件都保留了完整的建模特征树，方便设计人员根据实际使用场景调整参数：比如调整曲柄半径即可改变活塞行程，直接调整发动机的排量大小；调整凸轮的型线即可改变气门的启闭提前角，适配高转速或者大扭矩的不同输出特性；调整活塞顶部的凹坑深度即可改变压缩比，适配不同标号的燃料使用需求。在实际工程验证环节，这套结构可直接导入运动仿真模块，

　　添加对应的运动副与驱动参数后，就能直观观测不同转速下活塞的运动速度、连杆的受力变化、气门的升程曲线，提前发现结构设计中存在的运动干涉、受力过载等问题，减少物理样机的试制次数，缩短整个动力系统的开发周期。针对教学演示场景，这套结构的拆分逻辑符合机械原理课程的讲解顺序，可逐层拆解展示从活塞到曲轴的动力传递路径，以及配气机构与曲柄连杆机构的正时匹配关系，相比实物拆解教学更灵活，可随意调整视角观测内部的运动状态，也能随时修改参数展示不同结构调整带来的性能变化。结构中所有的铰接位置都预留了润滑通道的设计空间，可根据实际使用需求添加压力润滑或者飞溅润滑的油路结构，保证长期高速运转下运动件的润滑可靠性，降低磨损带来的性能衰减。曲轴输出端的结构做了标准化设计，可直接连接飞轮、离合器或者皮带轮等动力输出部件，适配不同设备的动力接入需求，不需要额外对输出轴结构做二次修改。
