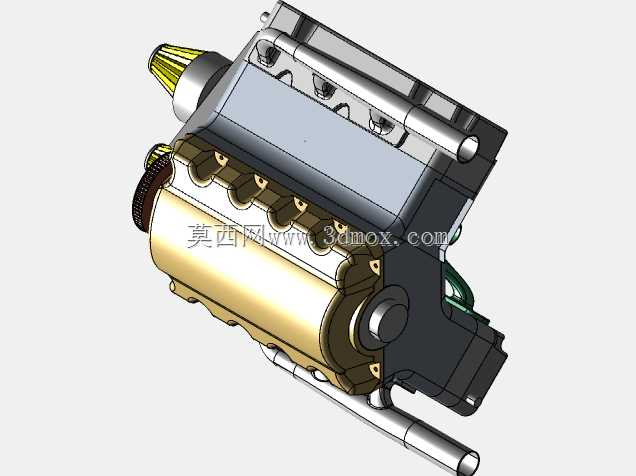

V6涡轮增压发动机全零件结构设计

项目分类:发动机 发布时间:2023-08-01 ID:703705
  • V6涡轮增压发动机全零件结构设计

  在乘用车辆、高性能改装设备以及小型动力机组的开发场景中,V型六缸涡轮增压发动机始终是兼顾动力输出平顺性与功率密度的核心选型,这套完整的结构设计覆盖了该类发动机从外部壳体到内部核心传动、配气、增压管路的几乎所有零件,能够为动力总成匹配、零部件逆向开发、教学演示以及结构验证提供完整的三维参考基准。从实际用途来看,这类动力单元广泛搭载于中高端乘用车、轻型商用车辆以及小型特种作业设备上,相比直列六缸机型,V型布局能够大幅缩短动力总成的轴向安装尺寸,降低发动机舱的纵向空间占用,同时60度夹角的缸体布局能够平衡一阶与二阶往复惯性力,让曲轴运转过程中的振动幅度控制在更低区间,减少整车NVH调校的额外成本。从设计思路上看,

  这套结构在缸体部分采用了上下分体式的主轴承座设计,配合强化的缸套结构,能够承受涡轮增压工况下更高的缸内爆发压力,曲轴的平衡块布局经过配重优化,每个曲柄销对应两侧连杆的安装位,配合轴瓦的定位结构,能够保证高转速下的运转稳定性;缸盖部分集成了进排气道、气门座圈安装位、凸轮轴轴承孔以及冷却水道的走向,进气管路从V型缸体的夹角中间引出,连接涡轮增压器的压气机端,缩短进气路径的同时减少增压空气的压力损失,排气歧管采用等长设计,能够让各缸排出的废气均匀推动涡轮叶轮,降低排气干涉带来的涡轮迟滞问题。在安装边界的设计上,整套动力单元的悬置安装点分布在缸体两侧的加强筋位置,安装面的平面度公差基准与整车机舱的悬置点位匹配,前端轮系的安装面预留了发电机、

  空调压缩机、水泵等附件的安装定位孔,各附件的传动带轮处于同一平面,避免皮带运转过程中出现偏磨;后端的飞轮壳安装位匹配变速器的输入轴同轴度要求,定位销孔的位置公差能够保证动力输出端的对中精度,减少动力传递过程中的损耗。从功能特性来看,这套结构完整还原了涡轮增压发动机的润滑、冷却、进排气的完整通路:缸体与缸盖内部的冷却水道形成闭环,冷却液从缸体下部进水口进入,流经各缸套周围的水套后从缸盖上部的出水口流出,带走燃烧室周围的热量;润滑油道从缸体主油道分配到各主轴承、凸轮轴轴承以及涡轮增压器的进油口,保证各运动副在高负荷工况下的润滑可靠性,回油通道的倾斜角度设计能够让润滑油依靠重力快速回流到油底壳,避免增压器端出现积油问题。外形尺寸方面,

  V型布局让整机的宽度相比直列机型有所增加,但轴向长度缩短近三分之一,整体的重心落在V型夹角的中心线上,安装后能够降低整车的前轴重心高度,提升操控稳定性;外部的管路布局避开了高温排气端的热辐射区域,进气塑料管、燃油管路以及线束的固定卡扣位置都在结构上预留了安装位,避免后续装配过程中出现管路干涉、高温老化的问题。对于结构设计从业者而言,这套完整的零件结构能够直观展现V6涡轮增压发动机的各部件装配关系,在进行新机型开发、零部件改装设计时,可以参考其壁厚设计、加强筋布局、密封面的宽度设计等细节,比如缸盖与缸体连接的螺栓分布位置,是按照每个缸周围均匀布点的原则设计,能够保证密封面的压紧力均匀,避免缸垫冲蚀的问题;活塞的燃烧室凹坑形状匹配涡轮增压机型的混合气涡流需求,配合气门的避让坑设计,能够在高压缩比工况下避免气门与活塞发生运动干涉。在设备选型参考层面,这套结构的接口尺寸能够匹配不同排量等级的V6机型通用附件,比如起动机的安装法兰尺寸、涡轮增压器的进出油口规格、节温器座的连接尺寸都符合行业通用的配套标准,在进行动力总成替换、改装项目时,可以直接参考这些接口参数进行适配件的选型,减少反复测绘的工作量。
