桁架式跨接步行桥结构设计

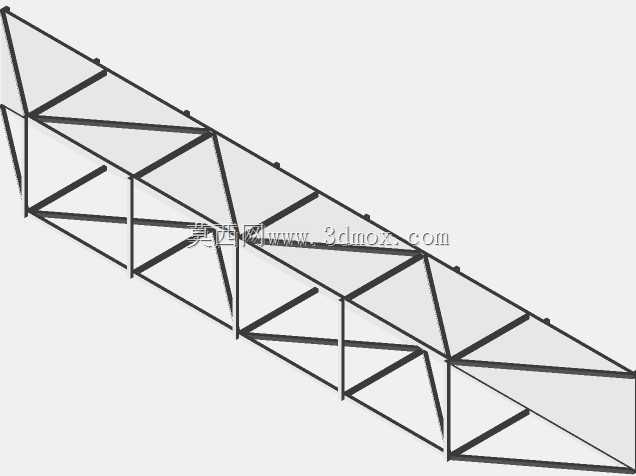

　　这款桁架式步行桥的结构设计，核心围绕小跨度人行跨接场景的实际需求展开，常见于厂区内部跨管线通道、景区步道跨浅沟、园区内部跨景观水系等场景，主要承担行人及轻型便携载荷的通行功能，不涉及机动车通行载荷设计。从结构选型来看，采用经典的普拉特桁架构型，上弦杆、下弦杆与斜向腹杆、竖向腹杆共同组成稳定的三角受力单元，相比实腹梁结构，在同等跨度下能够大幅降低结构自重，同时保证足够的竖向刚度，避免行人通行时出现明显的挠曲晃动感。桥面采用整铺式承载面板设计，面板直接铺设在下弦杆组成的平面框架上，两侧的桁架片同时承担竖向承重与侧向防护的功能，不需要额外加装独立护栏结构，简化了现场安装的工序。设计过程中首先明确了安装边界条件，

　　单跨跨度适配6-12米的小跨径需求，桥面净宽控制在1.2-1.8米区间，满足双人并行及单人推行非机动车辆的通行要求，整体结构高度根据跨度按1/8-1/10的跨高比设置，保证结构受力合理的同时控制整体高度，减少两侧连接路基的土方修整工作量。结构受力计算阶段，竖向活载按人行桥规范取值，同时考虑了侧向风载对桁架片的水平作用力，所有杆件的连接节点采用铰接简化计算，斜腹杆主要承受拉力，竖向腹杆承担压力，杆件截面选型优先选用标准化的型钢型材，降低加工下料的难度，所有杆件的下料长度均按模数化设置，方便工厂预制后运输到现场进行螺栓拼接，不需要现场焊接作业，适配野外或者厂区内无焊接作业条件的安装场景。从结构细节来看，桁架两端的端竖杆做了加强处理，

　　作为整个桥体的支撑端，直接搭设在两侧的混凝土支墩或者预埋钢结构基座上，端节点处预留了螺栓连接孔位，安装时可以通过膨胀螺栓或者焊接预埋板的方式完成固定，防止桥体出现水平滑移。桥面面板下方设置了横向的次梁结构，次梁间距按500mm排布，保证面板在行人脚步载荷下不会出现局部凹陷，面板选用防滑纹理的板材，避免雨天通行时出现滑倒风险。两侧桁架的上弦杆顶部做了圆弧过渡处理，避免尖锐棱角对通行人员造成磕碰，腹杆的排布间距控制在150mm以内，防止人员意外从杆件间隙跌落，同时兼顾结构受力需求与安全防护要求。实际应用中，这类桁架桥的零部件可以全部拆解成单根杆件运输，单根杆件长度不超过3米，能够通过普通货运车辆转运到交通不便的山区景区或者厂区内部，

　　现场只需要普通扳手工具即可完成整体拼装，不需要大型吊装设备配合，3-4名作业人员半天即可完成单跨桥体的组装就位。相比传统的混凝土现浇桥，这种钢结构桁架桥的施工周期缩短80%以上，后期维护只需要定期检查节点螺栓的紧固情况以及杆件表面的防腐涂层状态，维护成本极低，同时钢结构可以全部回收利用，符合临时或者半永久通行设施的绿色建设需求。设计过程中还考虑了不同场景的适配性，如果用于景区场景，可以在杆件表面喷涂与周边环境适配的彩色涂层，如果用于厂区内部场景，可以在桁架上加装管线支架，同步敷设厂区的水电管线，实现通道与管线桥架的功能合一，进一步提升结构的利用率。结构的挠度验算控制在跨度的1/500以内，保证行人通行时没有明显的晃动感，杆件的长细比严格控制在规范允许范围内，避免压杆出现失稳问题，整体结构的安全系数按1.5倍的额定活载设置，预留足够的安全冗余，应对短时的人员密集通行或者临时搬运重型设备的突发载荷情况。
