彩色分件式等角速传动万向连接轴结构

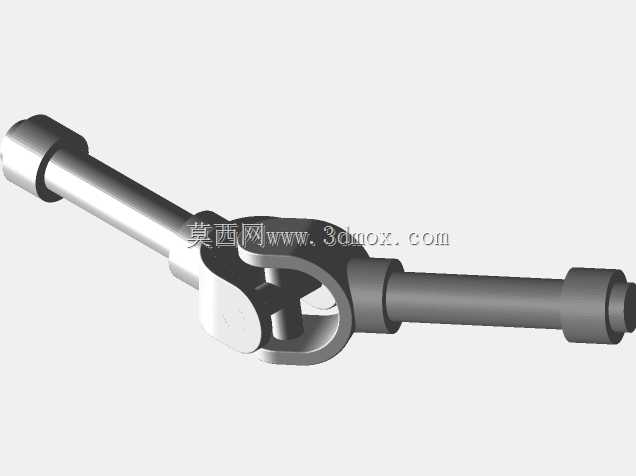

　　在跨轴系动力传递场景中，两轴存在空间夹角是极为常见的工况，比如转向操纵机构的输入输出端、农用机具的动力输出连接、小型输送设备的变向传动单元，这类场景无法使用刚性同轴联轴器完成动力衔接，必须依靠可补偿角度偏差的万向连接结构来实现扭矩的连续传递。本次拆解呈现的万向连接结构，采用十字轴式核心铰接方案，将整体结构拆分为主动轴段、中间十字铰接副、从动轴段三个独立模块，不同模块采用差异化色彩区分，能让结构设计人员快速识别各部件的装配边界与运动关系，避免在建模或装配过程中出现配合面混淆的问题。从功能特性来看，该结构可在两轴夹角0-35度范围内实现稳定的扭矩传递，铰接副内部预留了足够的摆动间隙，不会因为轴系安装时的微小角度偏差出现卡滞、别劲的问题，

　　相比刚性联轴器，它对安装精度的容忍度更高，非常适合现场安装条件有限、轴系对中难度较大的中小型设备传动场景。设计过程中，首先确定的是十字轴的核心尺寸，十字轴的轴颈直径直接决定了结构可传递的额定扭矩，本次设计的十字轴轴颈与轴套之间采用间隙配合，预留了润滑脂存储空间，可在长期运转过程中减少铰接部位的磨损，延长部件的整体使用寿命。两端的轴段采用等直径圆轴设计，轴端预留了连接接口，可根据实际安装需求搭配键连接、顶丝固定或者销接的方式与外部动力端、负载端完成固定，轴段的长度可根据实际安装空间进行调整，不会影响核心铰接部位的运动特性。从安装边界来看，该结构的最大外轮廓直径集中在中间铰接副位置，安装时需要在铰接部位预留足够的径向摆动空间，

　　避免轴段摆动过程中与周边的设备机架、防护外壳发生运动干涉；轴向尺寸方面，两轴的安装间距需要匹配万向节的最小闭合长度与最大拉伸长度，预留适当的轴向窜动间隙，防止设备运转过程中因为热胀冷缩产生额外的轴向载荷。在实际选型应用中，需要注意单万向节存在的瞬时转速波动问题，当两轴夹角超过10度时，单节万向节的从动端转速会呈现周期性波动，会带来一定的振动与冲击，如果是对转速稳定性要求较高的传动场景，可采用双万向节串联的布置方式，通过合理匹配中间轴的相位角，抵消两端的转速波动，实现等角速传动。该结构的铰接部位采用开放式设计，日常维护时可直接在铰接点加注润滑脂，不需要完全拆解整体结构，维护操作门槛较低，适合在非密闭的工业传动场景下使用。建模过程中，

　　各部件的配合公差经过反复校验，十字轴与轴套的配合间隙控制在合理范围内，既不会因为间隙过大导致传动过程中产生冲击噪音，也不会因为间隙过小出现转动卡滞的问题；两端轴段的同轴度在伸直状态下控制在较高精度范围内，减少高速运转时的离心振动。不同色彩的分件设计，除了方便建模时的部件区分，也能在装配指导、教学演示场景中让观察者快速理解动力传递路径：主动轴段的扭矩通过十字铰接副传递到从动轴段，即使两轴存在一定角度，十字轴的四个轴颈可在对应的轴套内自由转动，持续完成扭矩的传递，不会出现动力中断的问题。在小型自动化设备、教具模型、民用机械的传动系统中，这类结构的应用极为广泛，它不需要复杂的加工工艺，普通的机加工设备即可完成各部件的生产，制造成本较低，同时具备足够的结构强度，可满足中小扭矩的传动需求。设计时还充分考虑了部件的互换性，十字轴、轴套、两端轴段都采用标准化的尺寸设计，单个部件出现磨损后可直接更换对应配件，不需要整体替换整个万向节，降低了设备的后期维护成本。需要注意的是，该结构不适合在超大冲击载荷的场景下使用，当传递扭矩超过十字轴的额定承载上限时，轴颈位置容易出现断裂失效，选型时需要根据实际传递的最大扭矩、工作转速、两轴夹角范围合理确定结构的尺寸参数，确保结构在安全载荷范围内运转。
