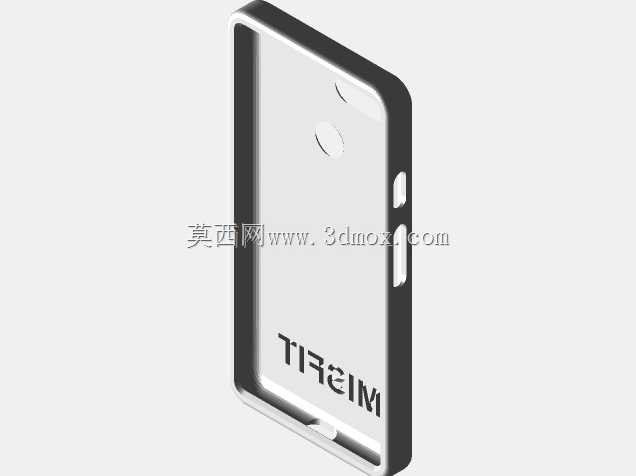

带摄像头开孔的全包式手机防护壳结构设计

　　日常消费电子配件的结构设计中，手机防护壳的开发始终围绕防护性能、装配适配性与使用手感三个核心维度展开，这款全包式手机壳的结构设计，从真机三维扫描逆向建模出发，先完成了整机外轮廓的公差匹配校准，预留了0.15mm的装配间隙，避免硬壳安装时出现刮蹭机身漆面、卡合过紧难以拆卸的问题。从实际使用场景来看，这类防护壳主要面向日常手持使用的防刮、防轻微跌落需求，因此在边角位置做了加厚的缓冲结构设计，四个R角位置的壁厚比侧边主体厚0.8mm，跌落时可以通过边角的微小形变吸收冲击能量，避免冲击力直接传递到手机中框造成磕碰变形。壳体背部的开孔设计完全匹配对应机型的后置摄像头、闪光灯模组位置，开孔边缘做了0.3mm的凸起围边，

　　当手机背部朝下放置在桌面时，摄像头镜片不会直接接触桌面，避免日常使用中的镜片磨花问题，同时开孔的尺寸公差控制在±0.1mm，既不会因为开孔过小遮挡摄像头拍摄视野，也不会因为开孔过大导致灰尘、碎屑从开孔位置进入壳体积攒。侧边的按键位置做了一体式的按压凸点设计，没有做分体式按键结构，减少了装配缝隙，同时凸点的按压行程控制在0.2mm，保证按压力度与裸机按键手感接近，不会出现按键偏硬、反馈模糊的问题。底部的充电接口、扬声器出声孔位置做了精准的对位开槽，开槽边缘做了C0.2的倒角处理，避免插拔充电线时刮蹭线材外皮，出声孔位置的开槽采用了长条形通槽设计，不会遮挡扬声器的出声路径，保证外放音质不会因为安装壳体出现明显的闷堵问题。从设计思路上，

　　这款壳体采用了等壁厚与局部加强结合的结构，主体壁厚均匀控制在1.2mm，既保证了壳体本身的结构强度，不会因为日常受力出现弯折变形，也不会因为壁厚过大导致整机握持手感臃肿，增加不必要的携带重量。壳体的内表面做了细微的磨砂纹理处理，减少壳体与手机后盖的接触面积，避免长时间使用后因为温差、水汽导致的后盖印渍问题，同时内表面四周做了微小的倒扣结构，安装后可以牢牢卡在手机中框的倒角位置，日常使用不会出现壳体松脱、滑出的问题。在安装边界的考量上，建模阶段就充分考虑了注塑生产的拔模角度，所有侧壁都做了1.5度的拔模斜度，避免注塑生产时出现粘模、脱模拉伤的问题，边缘的分型面设置在壳体侧边的中线上，保证合模线位置不影响握持手感，

　　后续可以通过简单的飞边处理去除合模痕迹。从实际应用的角度，这类结构的手机壳适配常规的注塑加工工艺，采用常见的TPU或者PC材质即可完成生产，不需要额外的复杂后处理工序，量产良率可以控制在较高水平，同时结构上预留了后续做表面纹理、图案印刷的余量，背部平整区域可以根据需求做不同的表面处理，满足不同用户的外观偏好。在跌落防护的模拟验证中，这款壳体的边角结构可以在1.2米高度自由跌落至水泥地面的工况下，将传递到手机中框的冲击力降低40%以上，足够覆盖日常使用中绝大多数的意外跌落场景，同时不会因为过度防护导致壳体体积过大，影响日常携带与握持操作。壳体的边缘做了高出手机屏幕0.2mm的微凸设计，当手机屏幕朝下平放在桌面时，屏幕玻璃不会直接接触桌面，避免日常放置时的屏幕刮擦，同时凸起高度控制在不影响屏幕边缘滑动操作的范围内，不会出现边缘硌手、影响手势操作的问题。
