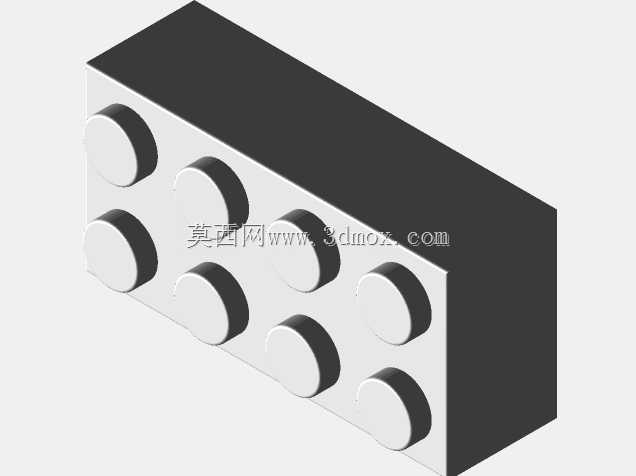

2x4凸点标准拼插式积木块结构设计

　　这款2行4列凸点排布的积木块，是拼插类积木体系里最通用的基础单元，日常接触到的积木创意搭建、教育场景结构演示、工业设计快速原型验证环节里，都能看到这类基础块的身影。从实际使用场景来看，它既可以作为儿童拼搭玩具的基础组成单元，用来堆叠搭建各类造型的实体结构，也能在职业院校机械结构入门教学中，作为模块化拼接、公差配合演示的具象教具，甚至在产品原型快速验证阶段，工程师也会用这类标准化积木块快速搭出产品的外形框架，验证空间布局的合理性，省去初期定制加工件的周期与成本。

　　从功能特性上看，块体顶面的8个圆柱形凸点采用等间距矩阵排布，凸点的直径、凸点之间的中心距、凸点突出顶面的高度都遵循统一的拼插公差标准，能够和同体系内所有带对应拼接凹槽的积木块实现过盈配合，拼接后既能保证足够的连接强度，不会在正常搭建受力下松脱，又能在需要拆解时施加适中的外力即可分离，不会损坏块体本身的拼接结构。块体的主体为长方体结构，侧壁厚度经过反复验证，既不会因为壁厚过薄导致拼接时受力开裂，也不会因为壁厚过厚造成材料浪费、块体重量超标，长时间堆叠后下层块体不会因为承重出现形变。块体底面预留的拼接凹槽与顶面凸点尺寸完全匹配，可实现上下层的无错位叠装，侧面也可通过配套的侧向拼接件实现横向扩展连接，满足多方向的搭建需求。

　　设计过程中首先要确定的就是凸点的配合公差，这是积木拼接手感与连接可靠性的核心，凸点的外径尺寸要略大于凹槽的内径尺寸，过盈量控制在0.1-0.2mm区间，这个区间的数值经过大量实际测试，既能保证拼接后有足够的摩擦力维持连接状态，又不会让拼接需要的力过大导致低龄用户无法操作，同时反复拆装数百次也不会出现明显的磨损松旷。凸点与块体主体的连接位置做了小圆角过渡，避免应力集中导致凸点受侧向力时从根部断裂，这一点在实际使用中非常关键，很多非标准积木块容易出现凸点断裂的问题，核心就是根部没有做应力释放的圆角处理。块体的所有外边缘都做了微小的倒角处理，没有尖锐的棱角，既避免使用过程中划伤手部，也能在拼接时起到导向作用，让凸点更容易对准凹槽，降低拼接对位的难度。

　　外形尺寸方面，这款积木块的长度方向对应4个凸点的排布尺寸，宽度方向对应2个凸点的排布尺寸，整体高度遵循标准积木块的单位高度，所有尺寸都符合通用积木的模数标准，和同体系的其他规格块体可以实现任意组合搭配。安装边界上，单块积木在平面拼接时，相邻块体之间不需要预留额外间隙，凸点的中心距已经预留了块体侧壁的厚度空间，多块并排拼接时侧壁可以完全贴合，不会出现凸起或者缝隙；上下叠装时，下层块体的凸点完全嵌入上层块体的底面凹槽内，叠装后的总高度为单块高度乘以叠装层数，不会出现额外的尺寸偏差，方便搭建时提前计算整体结构的尺寸参数。块体的底部凹槽深度与凸点高度完全一致，叠装后不会出现上下块体之间的虚位，搭建出的结构整体刚性更好，不会出现松散晃动的情况。

　　从材料适配的角度看，这个结构设计既适配常见的ABS注塑成型工艺，也可通过3D打印进行小批量制作，结构上没有倒扣或者特殊的脱模难点，注塑生产时模具结构简单，生产效率高，成品的良率容易控制。如果采用3D打印制作，不需要添加额外的支撑结构，打印完成后只需要简单去除层纹即可正常使用，拼接公差也很容易通过调整打印参数来匹配标准件的配合要求。在实际的结构验证场景中，这类标准化积木块还可以用来模拟模块化设备的拼接逻辑，验证不同功能模块之间的排布位置、连接方式，比纯三维软件里的虚拟装配更有实感，能更快发现空间干涉、操作空间不足等虚拟设计阶段容易忽略的问题。
