Solidworks环境下深沟球滚动轴承结构设计

　　在各类旋转传动机构的设计环节中，滚动轴承是绕不开的核心支撑部件，从普通的民用家电电机主轴，到工业生产线的输送辊道、机床主轴箱、工程机械的回转机构，只要存在轴系旋转需求的场景，几乎都能看到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在较低水平，减少动力传递过程中的能量损耗，同时约束轴的轴向与径向窜动量，保证轴上安装的齿轮、带轮、叶轮等执行部件始终处于设计要求的工作位置，避免因轴系偏移引发的传动啮合误差、密封件磨损、设备振动超标等一系列工程问题。

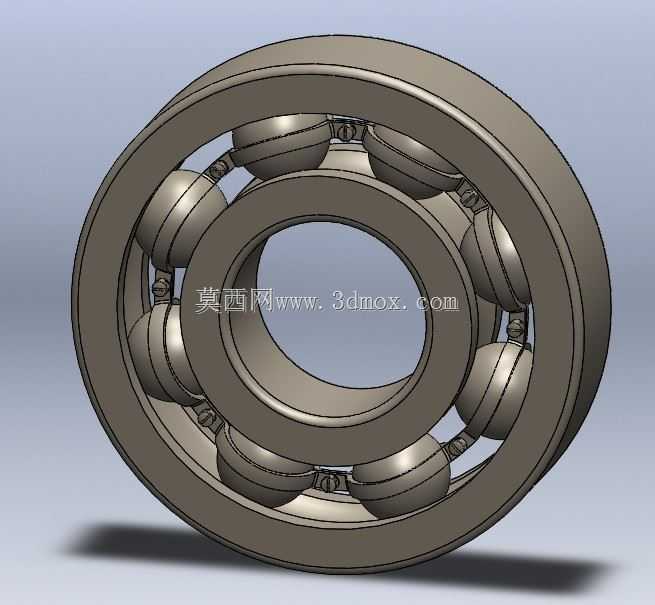

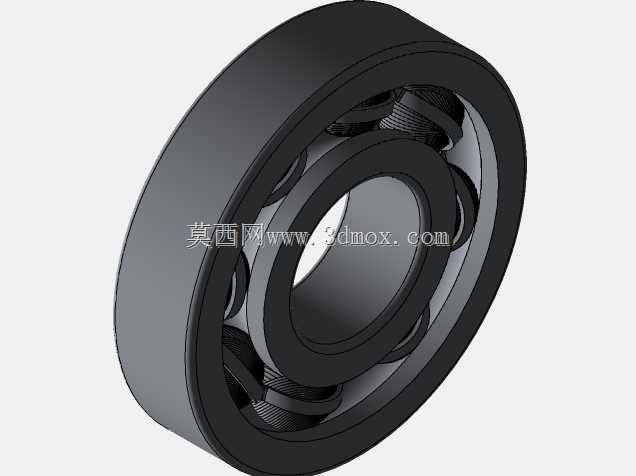

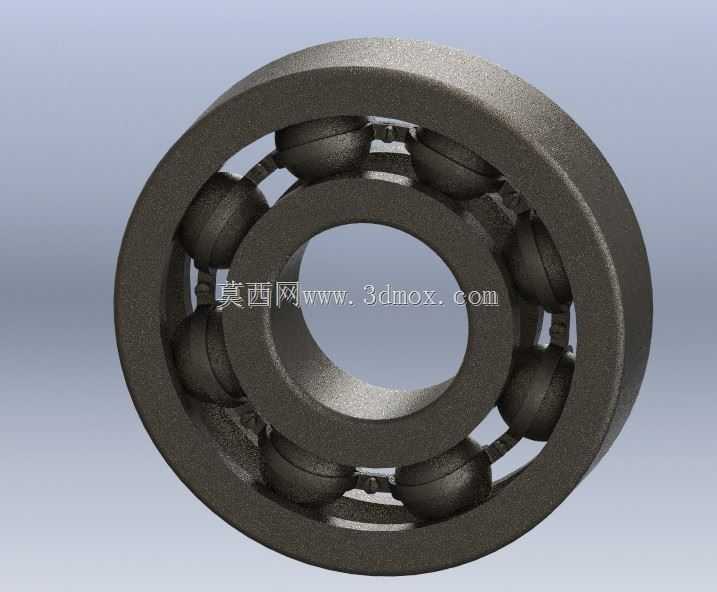

　　从这个三维模型的结构来看，属于最通用的深沟球轴承构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。设计过程中首先要匹配安装边界：内圈的内孔是与轴颈过盈配合的安装面，建模时需要严格控制内径的尺寸公差带，保证装配后内圈能随轴同步转动，不会出现跑内圈的打滑磨损问题；外圈的外圆柱面是与轴承座孔配合的安装面，根据应用场景的不同，部分工况下外圈会设计为间隙配合，允许工作过程中存在微小的轴向窜动来补偿热胀冷缩带来的尺寸变化，部分重载工况则会采用过渡配合保证外圈的固定稳定性。

　　滚动体是轴承承载的核心元件，这个模型里采用的是球形滚动体，这类构型的轴承可以同时承受径向载荷与一定比例的双向轴向载荷，相比滚子轴承，它的极限转速更高，对安装对中误差的容忍度也更好，适合高速轻载到中载的通用传动场景。建模时滚动体的直径、数量需要根据额定动载荷的计算值确定，相邻滚动体之间的间隙既要保证运转时不会发生相互碰撞摩擦，也要尽可能多排布滚动体来提升整体承载能力。保持架的作用是将所有滚动体均匀分隔开，避免滚动体在运转过程中扎堆挤在一侧，导致局部载荷集中，这个模型里的保持架采用的是浪形冲压结构，是深沟球轴承最常用的保持架形式，建模时需要保证兜孔与钢球的间隙合理，既不会卡滞钢球的自由转动，也不会让钢球在兜孔内出现过大的窜动引发噪音。

　　建模过程中需要重点关注几个配合关系：滚动体与内圈滚道、外圈滚道的接触角设计，普通深沟球轴承的原始接触角为0度，在承受轴向载荷时接触角会发生动态变化，建模时滚道的曲率半径通常取滚动体直径的51.5%到53%之间，曲率过大会导致接触应力集中，降低轴承的疲劳寿命，曲率过小则会增大摩擦阻力，提升运转时的温升。另外内圈与外圈的挡边高度也需要做合理设计，挡边过高会增加与保持架的摩擦风险，挡边过低则会在承受轴向载荷时出现钢球脱出的问题。

　　在实际设备选型应用中，这类轴承的安装边界尺寸是设计轴系时的核心参考，轴肩的高度不能超过内圈的挡边高度，否则会导致轴承拆卸困难，轴承座孔的台肩高度也不能超过外圈挡边高度，同时要预留出拉马的操作空间。润滑通道的设计也需要和轴承结构匹配，脂润滑场景下需要在轴承两侧预留密封件的安装位置，避免润滑脂泄漏同时阻挡外界粉尘、水汽进入滚道造成磨粒磨损；油润滑场景则需要在轴承座对应位置设计油孔、油槽，保证润滑油能顺利进入滚道接触区域带走摩擦产生的热量。

　　很多刚接触机械设计的工程师在建模这类标准件时，容易忽略安装倒角的细节，实际上内圈、外圈的两端都设计有安装引导倒角，这个倒角的尺寸不仅是为了装配时方便导入轴与座孔，还能避免装配时尖锐的边角刮伤轴颈和座孔的配合表面，破坏配合精度。另外轴承的径向游隙也是设计时需要重点考虑的参数，不同的配合过盈量、工作温度下，轴承的实际工作游隙会发生变化，建模时虽然不需要直接体现游隙的数值，但在后续工程图输出、装配模拟时，需要根据实际工况选择对应游隙组别的轴承型号，避免工作时出现游隙过大引发的振动噪音，或是游隙过小导致的抱死烧蚀问题。

　　这类通用深沟球轴承的结构看似简单，但每个尺寸参数都经过了长期的工程验证，建模过程中对每个结构细节的还原，本质上也是对轴承工作原理、装配要求、失效形式的深度理解，只有把这些工程逻辑融入到三维建模过程中，建出来的模型才不是单纯的几何外形，而是能直接用于装配模拟、干涉检查、工程图输出的有效设计数据，能为后续的整机设计提供准确的参考依据。
