ShapeOko数控博世柯尔特安装座结构设计

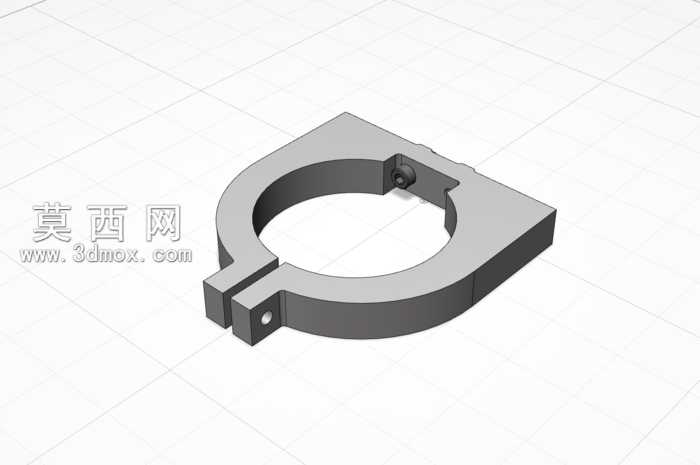

本作品为适配ShapeOko数控设备的博世柯尔特路由器安装固定座，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证零件的装配适配性与结构刚性，以满足数控加工过程中主轴固定的稳定性需求。模型整体采用开合式抱箍结构设计，主体为一体化成型的块状基座搭配环形抱夹腔体，环形腔体的内径尺寸严格匹配博世柯尔特路由器的机身外径，抱夹开口处设置对称的锁紧凸耳，凸耳上预留标准紧固件安装孔位，通过螺栓锁紧即可实现对路由器机身的抱紧固定，避免加工过程中出现主轴晃动、位移的问题。基座部分延伸出平整的安装定位面，可与MakerSlide型材的安装基准面完全贴合，定位面与抱夹腔体的相对位置经过精准尺寸校核，保证路由器安装后主轴轴线与设备加工平面的垂直度符合数控加工的精度要求。建模过程中对零件的棱边做了合理的工艺倒角处理，既避免应力集中提升零件结构强度，也符合实际机加工的工艺要求，减少后续加工的毛刺处理工序。材质设定上选用常用的6061铝合金作为零件基材，渲染时还原了铝合金哑光氧化后的表面质感，清晰呈现零件的结构轮廓与装配关系，所有孔位、凸台、卡槽的尺寸都经过装配干涉校验，确保与对应型材、紧固件、路由器机身的配合无错位、无卡滞。设计思路围绕数控设备主轴改装的实际需求出发，在保证夹持可靠性的前提下尽可能精简零件结构，减少不必要的材料去除，降低零件加工成本与整体重量，抱夹结构的开合角度经过合理设定，既方便路由器的拆装维护，也能保证锁紧后足够的抱紧力，抵消加工过程中主轴转动产生的振动，提升加工过程的稳定性与加工成品的表面质量。
