带加强筋安装底座式支撑座结构设计

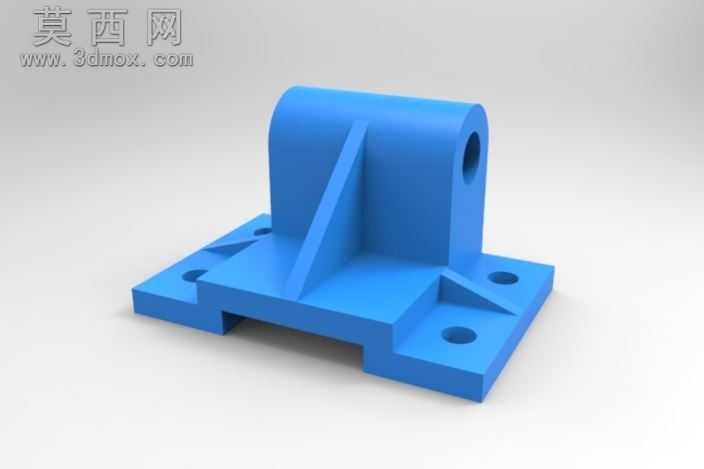

本作品为典型的机械安装支撑类构件，采用三维参数化建模方式完成全流程设计，建模过程遵循机械零件设计的基准统一原则，首先以底座底面为第一基准面，绘制带缺口的方形安装底板轮廓，通过拉伸命令生成底板基础实体，在底板对应位置预先预留四个沉头安装孔位，用于后续通过紧固件完成构件与安装基面的固定连接。在底板上方构建立式支撑耳板结构，耳板中部设计同轴通孔，用于穿装铰接轴或支撑销轴，实现与外部联动构件的转动配合。为提升整体结构的刚性与抗载荷能力，在立式耳板与安装底板之间设计了多组三角形加强肋结构，肋板分别布置于耳板的正面与侧面，与底板、耳板形成稳固的三角支撑结构，有效降低构件在承受径向载荷、侧向弯矩时的结构变形量，避免应力集中导致的结构失效。建模过程中对所有棱边做了合理的圆角过渡处理，既符合机械加工的工艺要求，减少应力集中点，也让整体结构的视觉表现更协调。材质设置选用了工程常用的蓝色哑光工程塑料质感，渲染阶段采用均匀的漫反射打光方案，清晰展现构件的各个结构细节，包括底板的缺口让位结构、肋板的厚度分布、耳板通孔的同轴度表现，让观看者能够直观理解该支撑座的装配逻辑与受力特点。设计思路上充分考虑了初学者的建模练习需求，整体结构涵盖了拉伸、切除、筋特征、孔特征、圆角等常用三维建模命令，结构复杂度适中，没有冗余的复杂曲面，能够帮助初学者快速掌握实体建模中基准选择、特征叠加、结构补强的核心思路，理解机械支撑类零件设计中刚性提升、安装让位、配合预留的核心设计要点，通过拆解各个特征的生成顺序，学习者可以快速掌握从二维草图到三维实体的完整建模流程，理解每个结构对应的功能作用，为后续复杂机械零件的建模设计打下扎实的实践基础。
