重载高频电磁驱动振动试验台结构设计

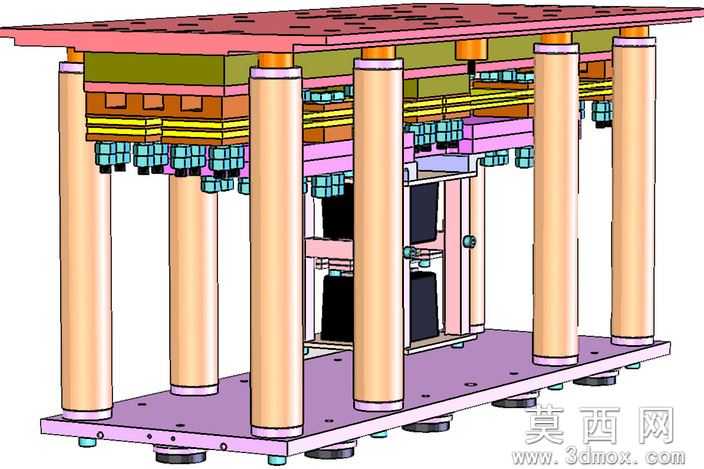

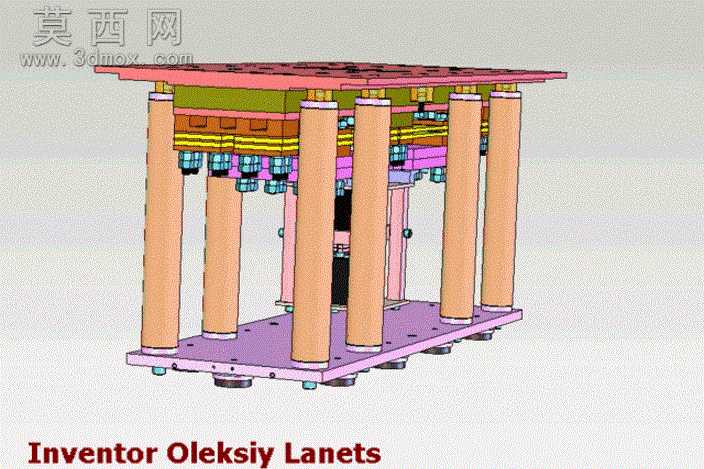

本作品为高频电磁振动台三维结构设计，建模过程严格遵循机械设计规范，采用自顶向下的装配设计思路完成全结构搭建，首先确定振动台额定100Hz振动频率、12g重载加速度、100瓦可用容量的核心性能参数，以此为基准拆分上下安装平台、导向支撑、电磁驱动、隔震缓冲四大功能模块。建模阶段对每根导向立柱的同轴度、安装孔位的位置度做了参数化约束，上下平台采用加厚板式结构，上平台预留密集的试件安装螺纹孔位，满足不同规格测试件的装夹需求，下平台集成可调式隔震脚杯，可抵消设备运行时的地面传振，避免外部干扰影响测试精度。电磁驱动模块采用阵列式排布的电磁作动单元，单元之间预留均匀的散热间隙，搭配分层式的动圈导向结构，保证高频振动下的运动轨迹平直度，避免横向窜动影响振动输出精度。材质设定上，导向立柱采用镀铬钢材模拟金属光泽与高耐磨属性，上下安装平台采用高强度铸钢材质表现厚重的承载质感，电磁作动单元的壳体采用工程塑料材质区分功能部件，缓冲层采用橡胶材质还原弹性件的视觉特征，所有装配部件均添加了贴合实际工业生产的表面处理效果，紧固件、定位销等标准件均按国标规格调用，保证模型可直接用于生产参考。结构设计中重点考量了重载工况下的结构刚性，多根等直径导向立柱沿平台周向均匀排布，将动平台的载荷均匀传递至底座，避免偏载导致的立柱磨损，电磁驱动单元的分层排布可实现均匀的激振力输出，保证台面上各位置的振动加速度一致性，满足精密零部件的振动环境测试需求，整体装配无干涉问题，各运动部件预留了合理的运行间隙，可通过运动仿真模拟100Hz频率下的振动工况，验证结构运行的可靠性。
