带刮版作业装置的农用拖拉机三维设计

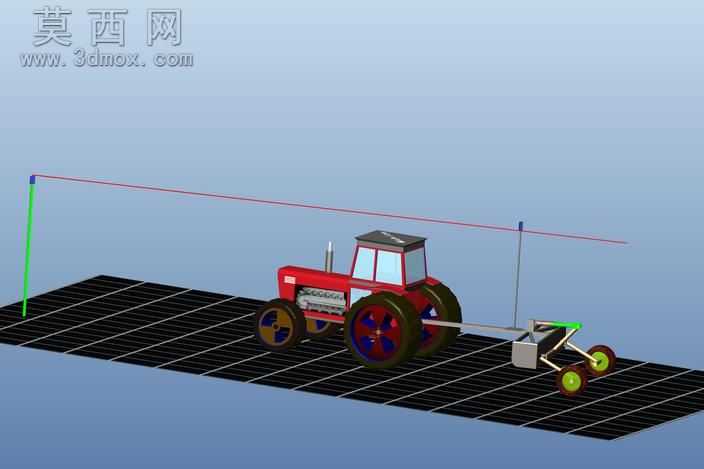

本作品为带刮版作业功能的轮式拖拉机三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整机总布置骨架的搭建，明确拖拉机前后轮距、轴距、驾驶舱位置、动力舱布局以及后置刮版作业装置的安装基准，再逐步拆分细化各个子部件的结构。车身主体部分，首先构建了封闭式驾驶舱的框架结构，对驾驶室的窗框轮廓、顶部防护结构、前挡风玻璃的安装位都做了精准的曲面建模，玻璃部件采用半透明材质参数设置，还原真实农机驾驶舱的视觉效果；动力舱部分还原了直列排布的发动机主体结构，对排气筒、散热格栅、机身侧部的检修盖板都做了细节刻画，机身外壳采用饱和度适中的红色哑光漆面材质，搭配金属质感的排气筒与固定螺栓，还原传统农用拖拉机的外观特征。行走系统部分，前后轮采用差异化的尺寸设计，后轮作为驱动轮采用大直径带深齿的农用轮胎结构，轮胎表面的防滑齿纹做了凹凸结构建模，轮毂采用红黑撞色的金属材质，前轮作为转向轮采用小直径轮胎，轮毂配色与后轮保持统一，轮轴与车身的连接部位还原了转向节、固定法兰的结构细节。后置的刮版作业装置是本设计的特色部分，通过金属牵引架与拖拉机后部的牵引挂点连接，装置上设置了可调节高度的支撑杆，末端的刮版作业部件做了角度可调整的结构设计，配套的小型行走轮采用亮色橡胶材质搭配金属轮毂，保证作业装置移动时的稳定性。渲染阶段采用了柔和的均匀布光方案，背景选用简洁的浅蓝渐变，搭配带网格线的地面基准台，清晰呈现整机的比例关系与结构布局，所有部件的装配关系都经过干涉检查，确保各运动部件不存在结构冲突，既还原了传统农用拖拉机的经典外观，也完整呈现了配套刮版作业装置的连接结构与功能逻辑，可用于农机结构教学、作业场景模拟演示等场景。
