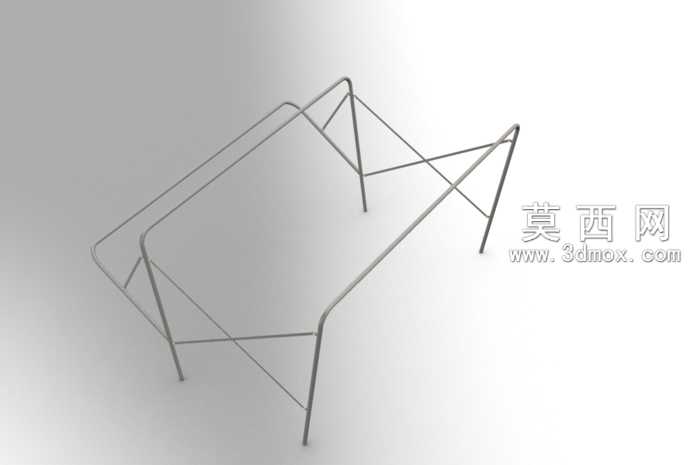

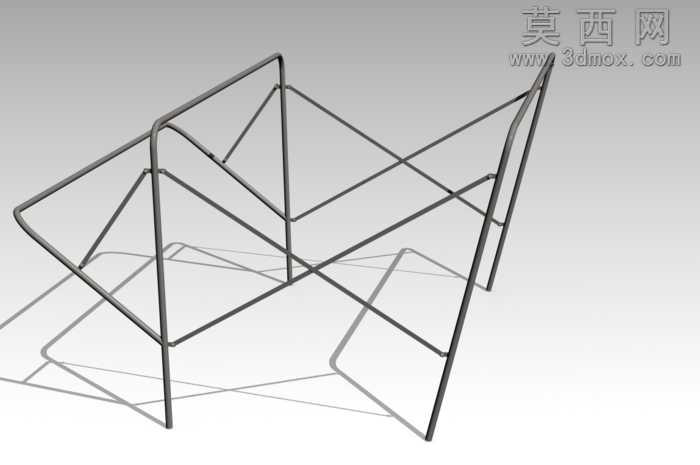

农用拖拉机驾驶室屋顶防护框架设计

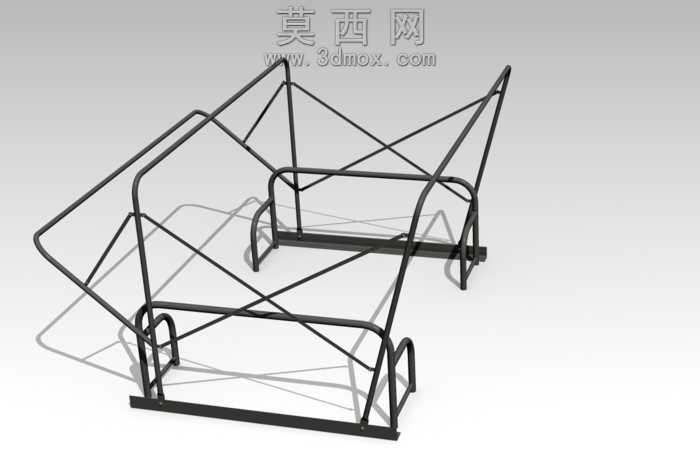

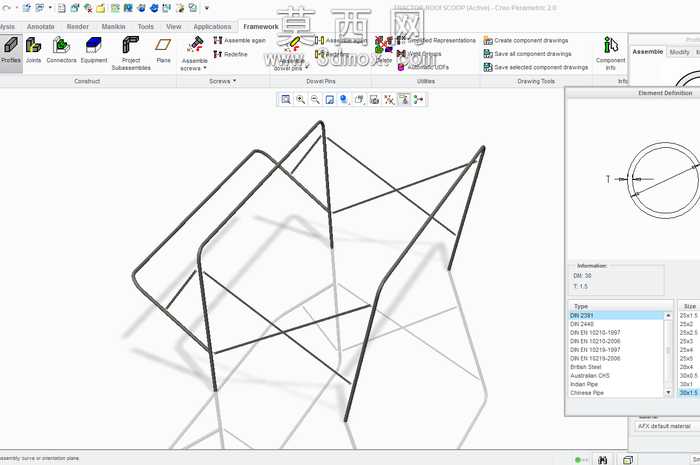

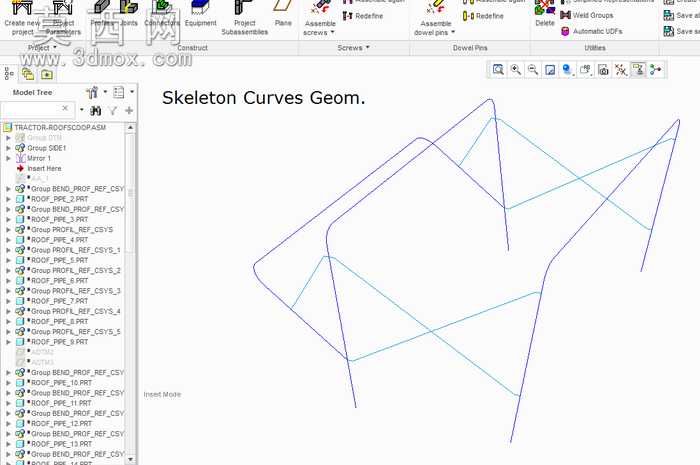

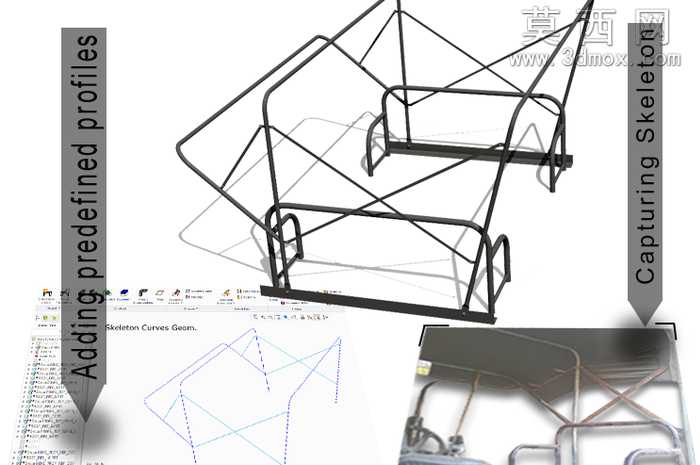

本作品为农用拖拉机驾驶室屋顶防护框架的三维参数化设计成果，整体采用骨架式空间桁架结构作为核心承载形态，建模过程依托参数化设计逻辑搭建，首先通过基准点、基准线的精准定位勾勒出框架的整体轮廓边界，将顶部防护区域、侧部支撑区域、底部安装区域的空间位置通过参数约束完成绑定，确保各杆件的相对位置可随参数调整实现联动修改，适配不同型号拖拉机驾驶室的尺寸需求。框架主体采用圆管类型材作为基础构件，建模时通过预设的型材轮廓库快速生成杆件实体，针对杆件交汇的节点位置做了平滑过渡处理，避免应力集中问题，同时在底部安装位置预留了标准化的连接接口，可直接与拖拉机驾驶室的主体支架完成装配对接。结构设计上采用三角形稳定桁架布局，顶部横向、纵向杆件与斜向支撑件相互连接，形成多组稳定的三角受力单元，可有效承受户外作业时的落物冲击、颠簸振动载荷，侧部框架同步设置了扶手类辅助结构，兼顾防护性能与人员上下车的实用需求。材质设定上为框架赋予了黑色金属哑光材质，模拟农用机械常用的喷塑防锈处理效果，渲染阶段通过光影调整清晰展现各杆件的空间位置关系与连接节点细节，同时保留了参数化建模的骨架线稿展示层，可直观呈现从线框轮廓到实体框架的生成逻辑，设计过程中充分考虑农用机械的作业场景，在保证框架整体强度、防护性能的前提下尽可能优化杆件排布，减少不必要的材料冗余，兼顾结构可靠性与轻量化需求，整体框架的所有尺寸参数均设置为可编辑状态，后续可根据不同机型的安装尺寸、防护等级要求快速调整生成适配的框架模型，无需重新搭建基础结构，大幅提升同类型构件的设计效率。
