适配GoPro云台的Alexmos无刷万向控制器外壳

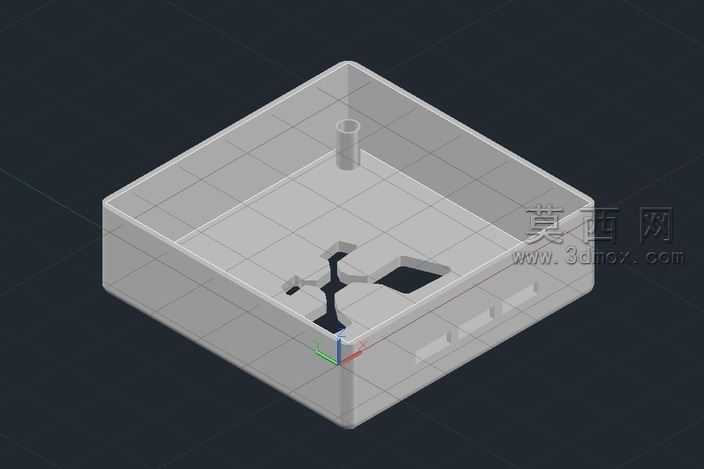

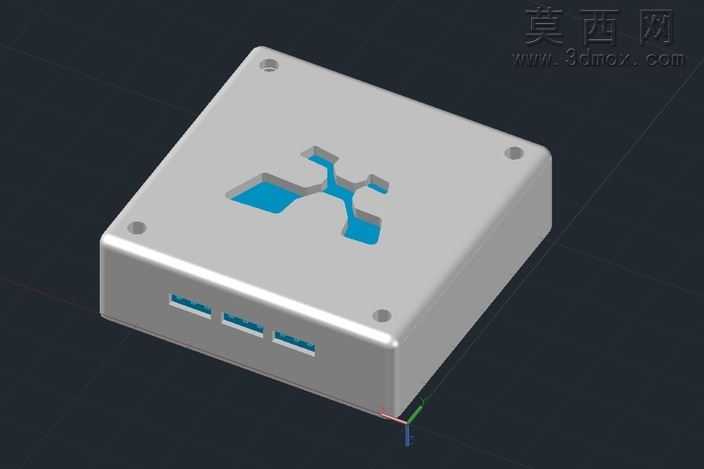

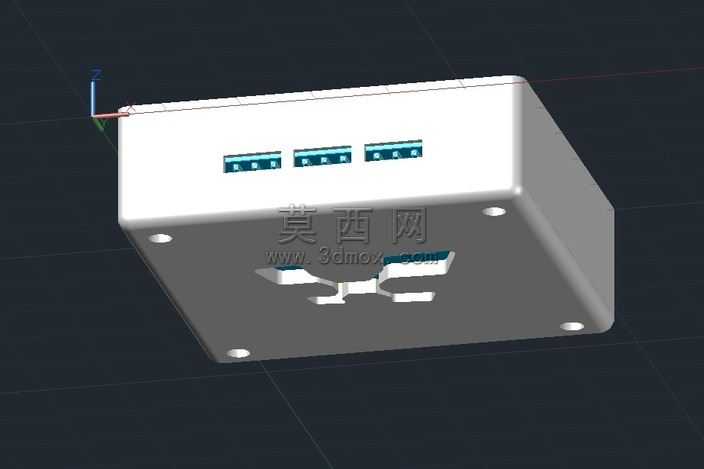

本作品为适配Alexmos Brushless无刷万向节的控制器定制外壳，建模阶段以适配GoPro云台搭载的TBS发现帧使用需求为核心导向，首先完成基础方正壳体的轮廓搭建，精准匹配内置BGC控制板的安装尺寸，在壳体侧壁预留三个并排的USB接口开孔，开孔位置与控制板接口完全对位，保证外接设备插拔顺畅无干涉。壳体顶面做了专属的品牌标识镂空造型，镂空区域预留透光间隙，可透出内部PCB板的状态指示灯，兼顾辨识度与实用功能。壳体四角设计内凹的沉头螺丝孔位，用于上下壳的锁紧固定，沉孔深度与常用M2平头螺丝尺寸匹配，装配后螺丝头完全没入壳体表面，保证外观平整无凸起。建模过程中对壳体壁厚做了均匀化处理，整体壁厚控制在2mm，既满足3D打印的成型强度要求，又避免壁厚过厚导致的打印耗材浪费、成型周期过长问题。材质渲染阶段，壳体主体采用哑光银灰色工程塑料质感，模拟ABS注塑件的细腻磨砂表面，顶面镂空区域赋予半透明亮蓝色材质，还原指示灯透光的视觉效果，边缘做微小的圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时提升打印成品的手感。设计思路上充分考虑3D打印的工艺特性，所有结构均采用无倒扣的直壁设计，无需添加支撑即可完成FDM工艺打印，降低打印门槛与后期处理工作量，壳体内部预留了控制板的定位卡槽，装配时无需额外打胶即可将电路板牢牢固定在壳体内，避免使用过程中电路板晃动导致的接口松动、接线脱落问题。同时针对户外航拍的使用场景，壳体接缝处做了微小的止口设计，可一定程度阻挡灰尘、飞溅水滴侵入壳体内部，提升控制器在复杂户外环境下的使用可靠性，整体结构紧凑小巧，可直接固定在TBS发现帧的预留安装位上，不会额外增加过多云台负载，保证云台运转的灵活性与稳定性。
