三角洲结构大尺寸FDM3D打印机框架设计

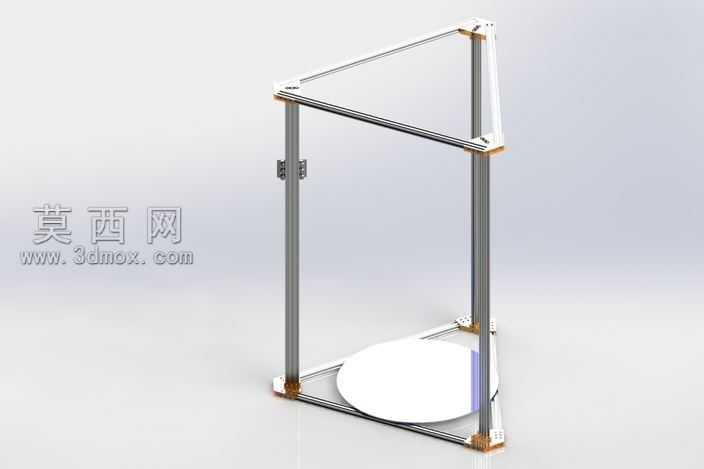

本作品为大尺寸三角洲结构FDM3D打印机的整机框架三维建模成果，建模阶段优先还原开源设计的结构逻辑，基于openbuilds标准V型槽滑轨的装配规范完成所有配合特征的搭建，整体框架采用等边三角形布局的铝型材搭建，纵向导轨选用20毫米×60毫米×1500毫米规格的工业铝型材，通过角件、连接块完成型材间的垂直与水平定位，建模时严格校准了三根纵向导轨的平行度公差，保证运动部件运行时无卡滞风险。底部框架同样采用三角形铝型材拼接，预留了圆形热床的安装定位位，热床安装区域直径匹配692毫米的最大圆生成区域，可满足大尺寸模型的打印空间需求。顶部三角形框架与底部框架对应设置，通过角码与纵向型材牢固连接，形成稳定的三角支撑结构，从力学层面降低框架高速运动时的共振幅度。建模过程中对所有连接五金件的安装位做了适配设计，绝大多数连接位置采用M5扁头插座与铝型材预置槽位配合，仅在局部受力集中区域采用M4六角螺钉、M6六角螺钉完成锁附，所有螺钉孔位、沉头特征均按照对应五金件的实际尺寸建模，可直接导出工程图用于实物加工装配。渲染阶段采用哑光银金属材质模拟铝型材的表面质感，连接角件采用亮银色锌合金材质，底部热床采用白色磨砂哑光材质模拟钢化玻璃热床的视觉效果，场景搭配柔和的漫反射光照，清晰展现框架的空间结构与各部件的装配关系，同时通过半透明辅助线标注了关键安装尺寸，方便使用者快速理解装配逻辑。设计思路上遵循开源硬件的可拓展理念，框架预留了同步带安装位、电机安装座、限位开关固定位的拓展特征，使用者可根据自身需求加装运动组件、挤出系统与电控模块，快速组装出可实际运行的大尺寸3D打印设备，整体结构在保证大打印行程的前提下，通过三角形布局最大化提升框架刚性，减少型材用量控制整机成本，适合DIY爱好者基于开源方案进行个性化改装与制作。
