耐火件加工用热风循环烘箱干燥机结构

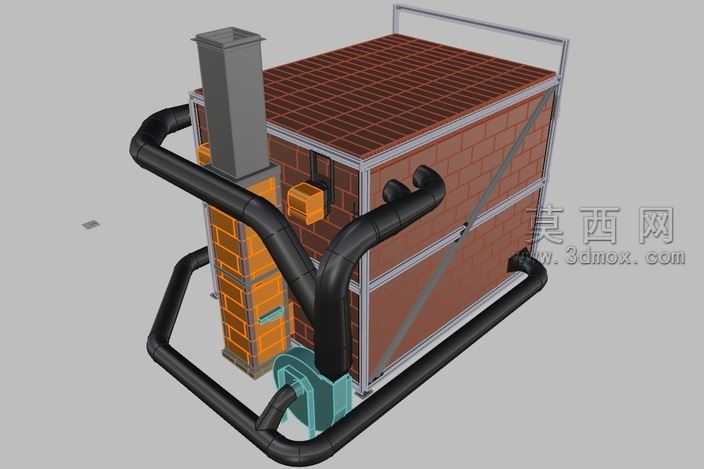

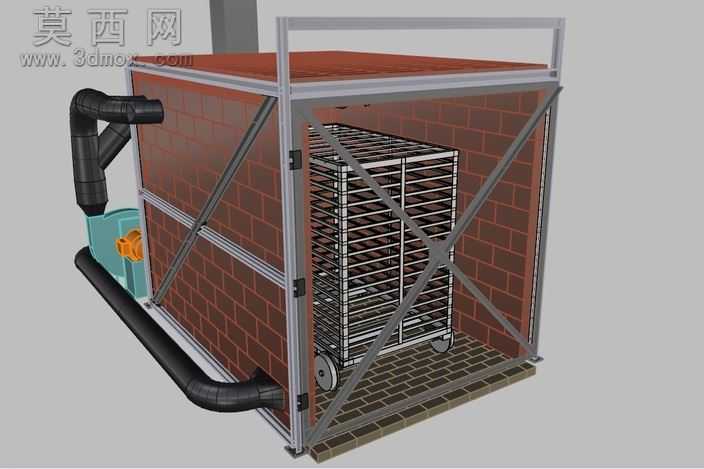

本模型为耐火零部件加工配套的烘箱干燥机三维结构，建模阶段采用自顶向下的设计思路，先完成整体功能分区的框架搭建，再逐步细化各功能模块的细节结构。整体以铝型材搭建外部承载框架，保证结构强度的同时兼顾轻量化特性，烘干腔体采用仿砖纹纹理的耐热材质模拟，还原实际设备的腔体保温层结构特征。管路系统采用大曲率弯管设计，建模时通过扫掠特征完成黑色热风循环管路的构建，精准还原管路的走向与连接关系，管路分别连接加热单元、循环风机与烘干腔体，形成完整的热风闭环回路。加热单元采用分层箱体结构设计，外侧设置橙色的检修门与控制盒部件，细节处还原了门锁、接线盒的结构特征，顶部设置排烟排气烟囱结构，匹配烘干过程中的废气排出需求。底部配置青绿色的循环风机组件，建模时还原了风机的蜗壳、电机连接端结构，保证动力模块的结构完整性。渲染阶段针对不同部件赋予差异化材质：铝型材框架赋予哑光金属材质，砖纹腔体赋予粗糙耐热陶瓷材质，黑色管路赋予哑光耐热橡胶材质，加热单元外壳赋予橙色工程塑料材质，风机组件赋予哑光工业漆材质，烟囱赋予哑光镀锌金属材质，通过材质区分清晰展现各部件的功能属性。结构设计上充分考虑热风循环的合理性，管路环绕腔体布置减少热风输送的热量损耗，框架外侧设置斜向加强筋提升整体结构稳定性，顶部设置防护栏结构方便设备顶部的检修操作，整体结构完整还原了工业用耐火件烘箱干燥机的功能布局与结构特征，可用于设备结构展示、原理讲解以及后续的工程优化参考。
