十四米立式工业锅炉排烟烟囱结构模型

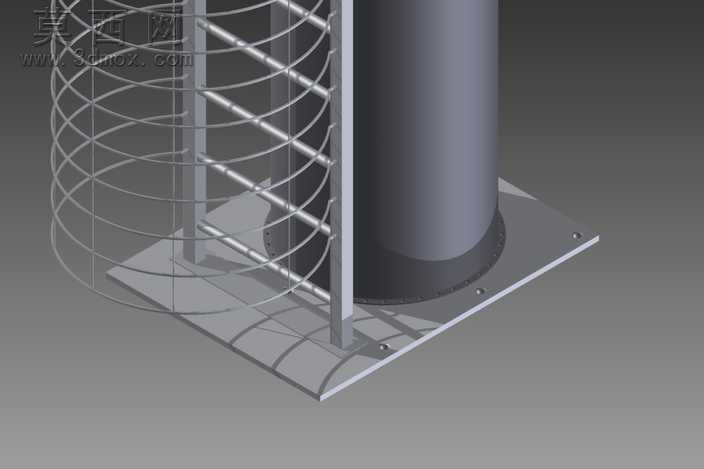

本模型为适配工业锅炉使用的14米立式排烟烟囱三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，严格遵循工业烟囱的实际工程尺寸比例，将总高度精准控制在14米量级，还原了真实烟囱的分段式筒体结构。建模过程中首先完成底部安装基座的特征绘制，基座采用带螺栓固定孔的方形法兰盘结构，预留了与锅炉排烟出口对接的标准接口，保证安装定位的精准性；筒体部分采用等直径圆柱段分段拼接设计，每段筒体之间设置法兰连接结构，还原实际工程中烟囱分段运输、现场组装的工艺特性，筒壁厚度按照钢制烟囱的常规工程参数设置，保证结构强度的合理性。模型同步还原了烟囱外侧的直爬梯结构，爬梯从基座位置一直延伸至烟囱顶部检修平台，爬梯的踏步间距、护笼结构均按照工业安全防护标准设计，爬梯与筒体之间的连接支架逐一建模还原，细节贴合实际施工要求；烟囱顶部设置了防雨帽结构，采用圆弧过渡的锥形顶盖设计，可有效避免雨水落入烟道内部，顶盖与筒体顶部的连接支撑结构也做了精细化还原。材质渲染阶段，筒体部分采用哑光深灰色金属材质模拟碳钢烟囱的实际外观，爬梯部分采用同色系金属材质并做细微的粗糙度区分，基座法兰盘做了轻微的金属光泽处理以体现机加工面的质感，整体渲染效果还原了工业钢制烟囱的真实视觉特征。设计思路上围绕锅炉排烟的实际使用需求展开，充分考虑了烟囱的安装便捷性、后期检修的可达性、户外使用的防雨防护需求，整体结构无冗余设计，所有特征均对应实际工程中的功能需求，可作为锅炉配套设施设计、工业烟道布局规划的参考三维模型，也可用于相关场景的可视化展示素材。
