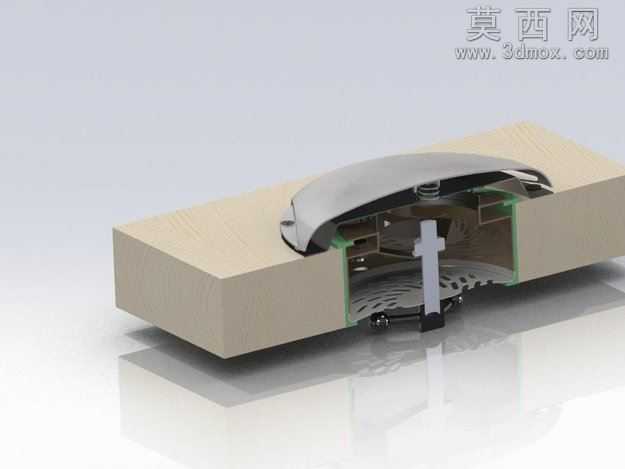

游艇甲板嵌入式可调通风装置结构设计

本作品为游艇甲板专用通风口三维结构设计，全程采用三维参数化建模方式完成，从功能需求出发拆解部件层级，完整还原产品的装配逻辑与运动特性。建模阶段先完成甲板安装基座的基准搭建，匹配游艇甲板的安装开孔尺寸，设计带密封贴合面的法兰固定结构，保证安装后与甲板表面齐平贴合，避免出现凸起磕碰或积水缝隙。随后依次构建中部通风筒体、顶部导流盖、内部弹簧复位组件、底部调节旋钮等独立零件，每个零件均按照实际加工公差预留装配间隙，对螺纹连接部位、卡扣配合结构做了精细化的特征还原，确保虚拟装配时无干涉错位问题。渲染阶段针对不同部件匹配对应材质表现：甲板基座采用与船体甲板一致的哑光复合板材材质，还原防滑耐磨的表面质感；中部通风筒体采用硬质工程塑料，呈现细腻的磨砂哑光效果；顶部导流盖做了圆弧流线型处理，匹配游艇外观的曲面设计语言，表面采用抗紫外线的高光耐候材质，模拟长期户外使用的抗老化表层特性；内部金属弹簧、固定螺丝等五金件采用抛光不锈钢材质，还原金属部件的反光与质感；底部调节旋钮做了防滑纹理设计，采用防滑橡胶包裹的材质表现，提升操作时的摩擦力反馈。结构设计上重点实现多档位通风调节功能，顶部设置弹簧复位结构，可让风口在无外力操作时自动回归闭合状态，避免航行中雨水、浪溅进入舱内；用户可通过底部的调节旋钮顺时针旋转，带动内部推杆升降，实现四个档位的通风开度切换，适配不同场景下的通风需求，全开状态可满足舱内大流量换气需求，半开档位可平衡通风量与防溅效果，微开档位可实现舱内持续微量换气，闭合状态可完全阻断外部水汽与杂物进入。设计过程中优先考虑制造与使用的便捷性，所有部件均采用常规加工工艺即可生产，无复杂异形难加工结构，装配逻辑简单清晰，后期维护更换部件无需特殊工具，普通运维人员即可完成拆装操作；整体结构做了防呆设计，各部件装配位置唯一，不会出现装反、错位的问题，同时在通风路径上设置了挡水导流结构，即使风口处于开启状态，溅入的水也会顺着导流槽从侧边排水孔排出，不会流入舱室内部，充分适配游艇水上使用的复杂工况。
