带太阳能板的LED灯瓶外壳结构设计

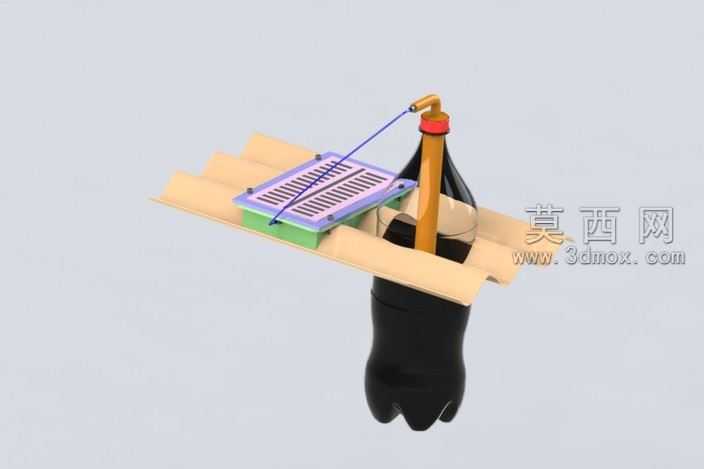

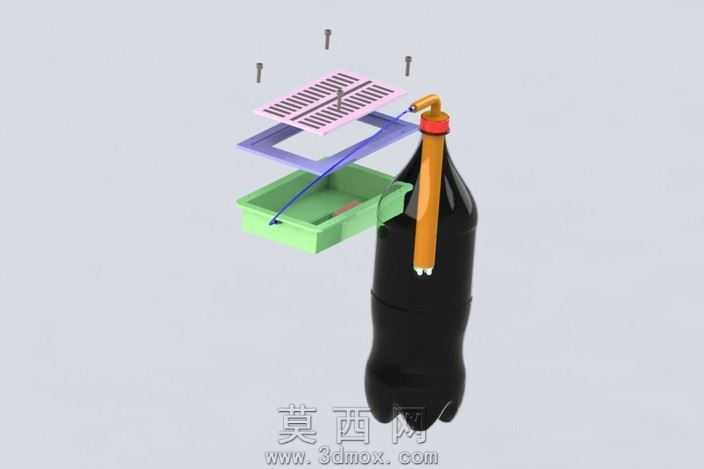

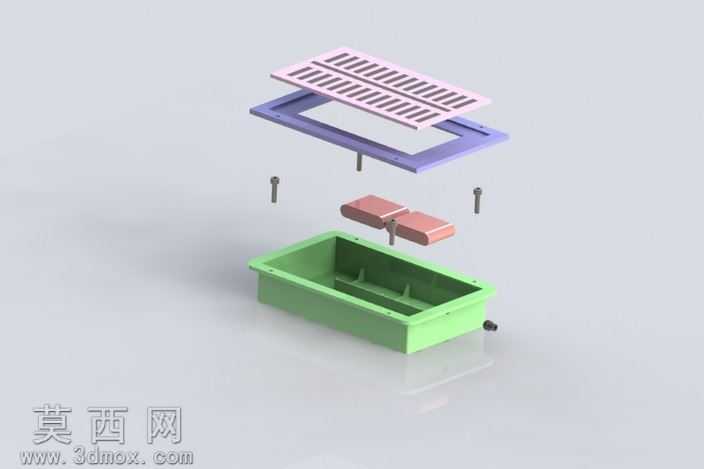

本作品为适配比赛需求打造的LED灯瓶三维结构模型，建模全程遵循易加工、易装配的设计原则，从结构合理性与生产落地性出发完成全部件的参数化搭建。模型采用分层拆解的爆炸视角呈现，清晰展示各组件的装配关系与位置逻辑，整体结构分为四个核心组成部分：底部为一体注塑成型的绿色盒状基座，建模时对基座的侧壁做了均匀壁厚处理，内部设置多道平行加强筋，既提升壳体的抗形变能力，也为内部元器件的安装预留定位支撑结构，基座侧壁预留出线孔位，方便电源线的引出与固定；基座上方为适配安装的电池组件，建模时还原了双块拼接的电池外形与接线端结构，电池可直接嵌入基座内部的预留卡槽，无需额外固定件即可完成定位；电池上方为紫色方形安装框架，框架四角预留对应螺丝孔位，通过四根标准紧固件即可实现框架与基座的锁紧固定，框架内圈设置承托台阶，用于定位上方的格栅盖板；最顶部为粉色格栅状顶盖，建模时将格栅条做等距均匀排布，既保证LED光线的均匀透出，也为太阳能电池板提供平整的安装承载面，顶盖可直接嵌入框架的承托台阶完成装配。渲染阶段针对不同部件的材质特性做了对应参数调整：基座部分采用哑光塑料材质，添加细微的磨砂质感与低饱和度的绿色漫反射，还原注塑外壳的真实触感；框架部分采用偏硬质的工程塑料材质，调整反射参数呈现轻微的半光泽质感；格栅顶盖采用浅粉色哑光塑料材质，格栅边缘做微小倒角处理，避免渲染时出现锐利的生硬边缘；紧固件部分采用金属材质，添加细微的螺纹纹理与金属高光，还原标准螺丝的金属质感；电池部分采用哑光塑料与金属电极的组合材质，区分电池外壳与接线端的视觉差异。设计过程中充分考量内部空间的利用率，基座内部除放置电池组件外，预留了充足的空间用于布置电源线与PCB控制板，所有部件的装配路径均做了无干涉校验，确保实际生产时可顺利完成组装，顶盖部分的结构可直接适配太阳能电池板的安装尺寸，无需额外修改结构即可实现太阳能供电的功能拓展，整体结构无需复杂的定制加工工艺，采用常规电热塑料注塑工艺即可完成所有塑料部件的生产，大幅降低落地生产的成本与难度。
