低成本小型四足仿生机器人机械结构

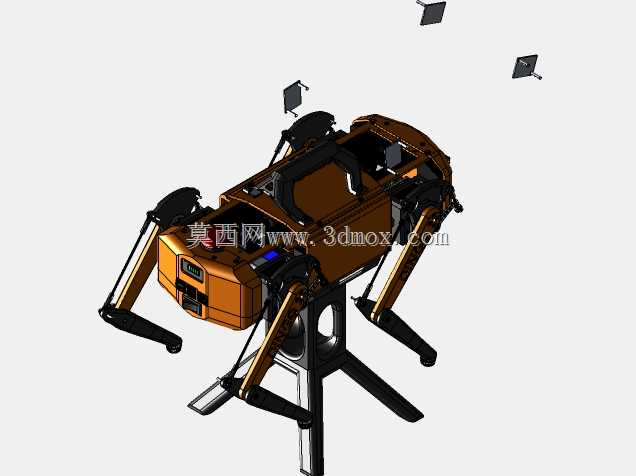

　　这款小型四足仿生行走设备，核心面向高校科创实践、小型机器人研发验证场景，可作为足式运动算法验证载体、仿生机械教学演示教具，也可拓展搭载小型传感模块完成室内巡检、环境数据采集等轻量化作业任务，相比轮式、履带式移动设备，能更好适应台阶、碎石、非平整铺装路面等复杂地形，弥补小型移动设备在非结构化场景的通行短板。整机采用35公斤扭矩等级伺服电机作为关节驱动核心，单腿设置髋关节、膝关节两个主动自由度，四条腿对称分布在机身两侧，腿部传动采用连杆耦合结构，将伺服输出的旋转运动转化为腿部的抬升、迈动动作，无需额外复杂减速机构即可实现稳定的行走步态，整机结构件可通过熔融沉积成型工艺加工，大幅降低原型机的制作门槛与迭代成本。从结构设计逻辑来看，

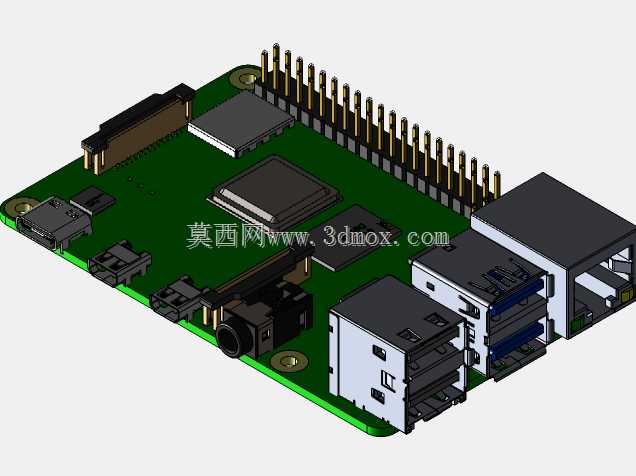

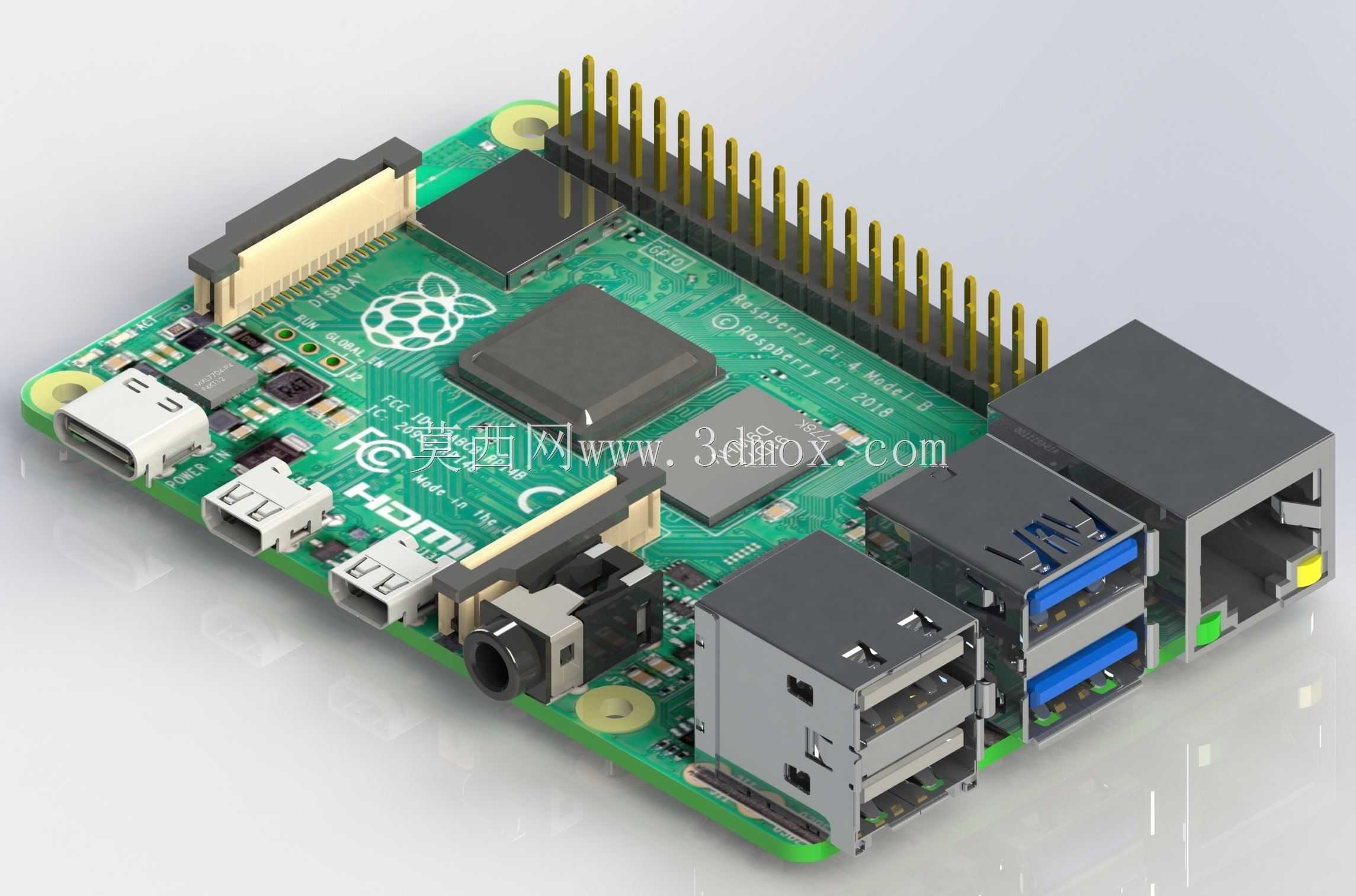

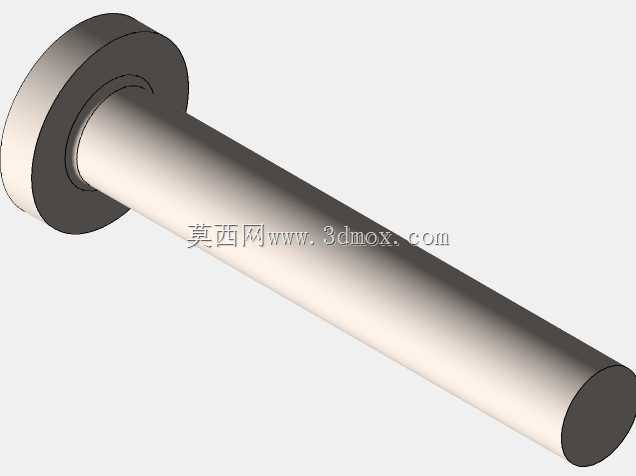

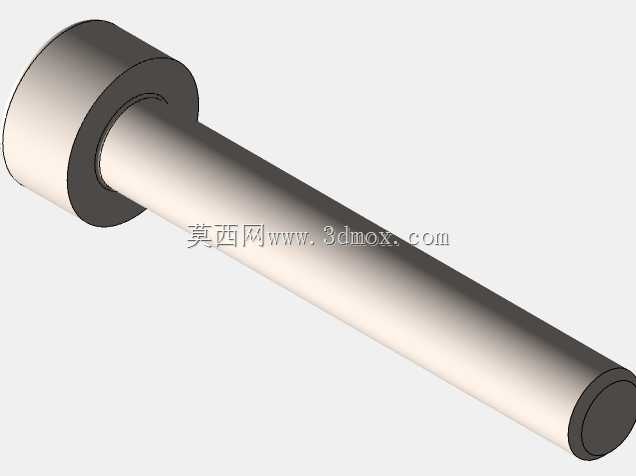

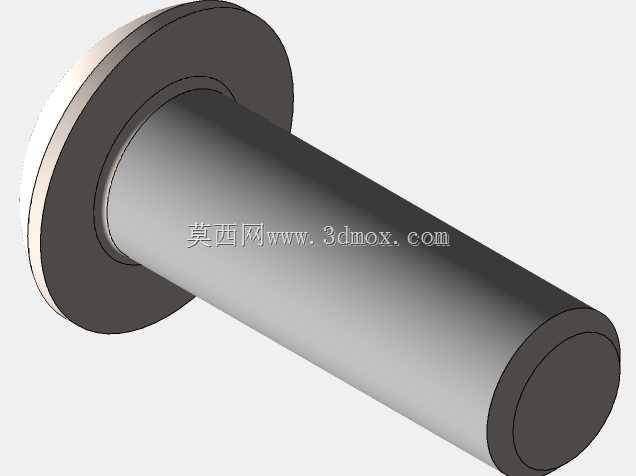

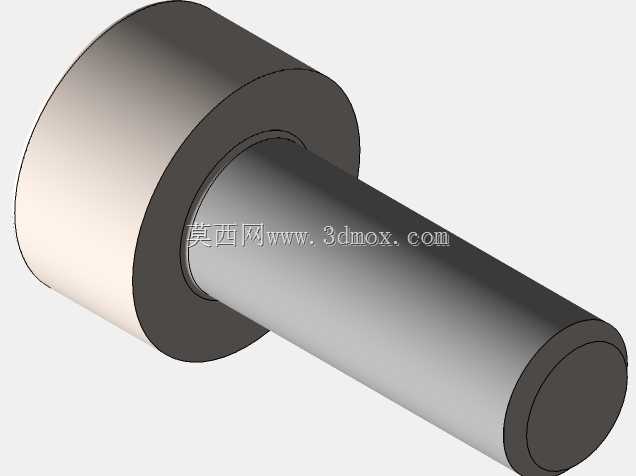

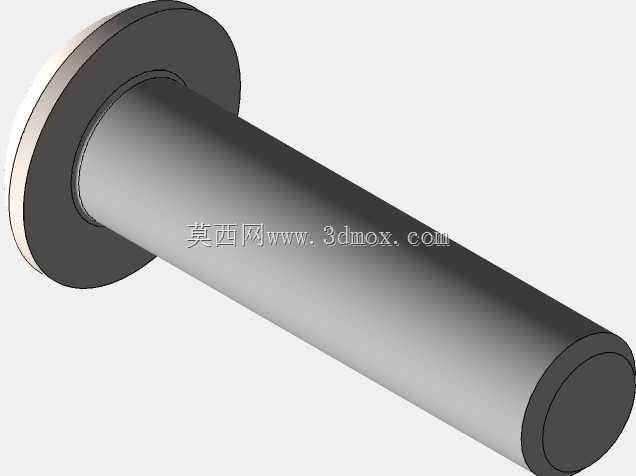

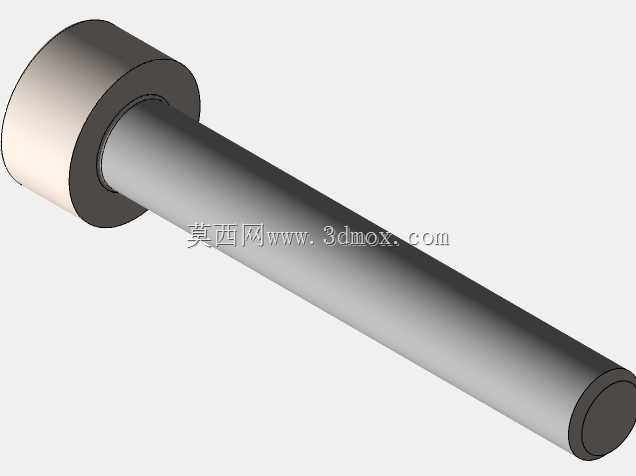

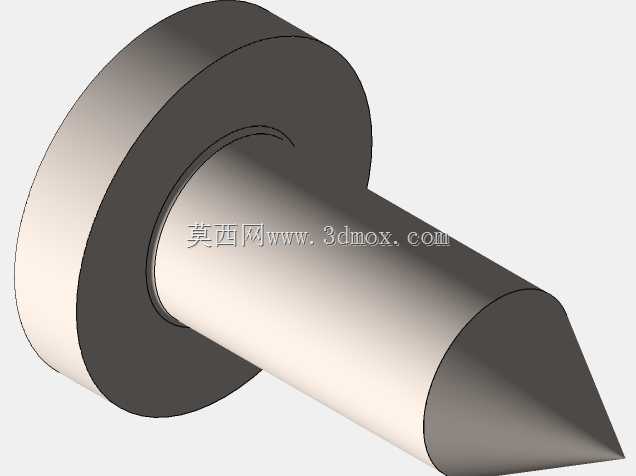

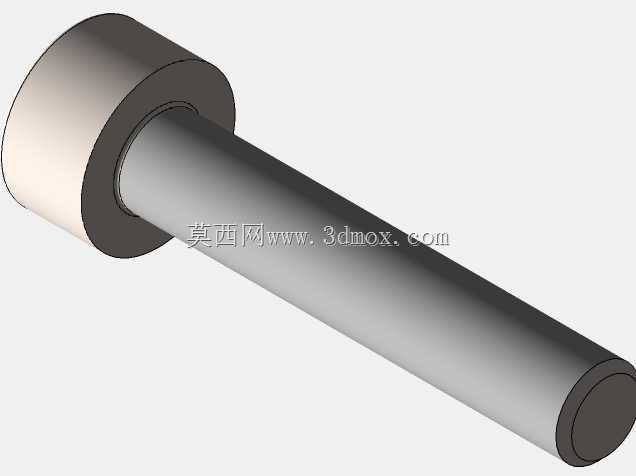

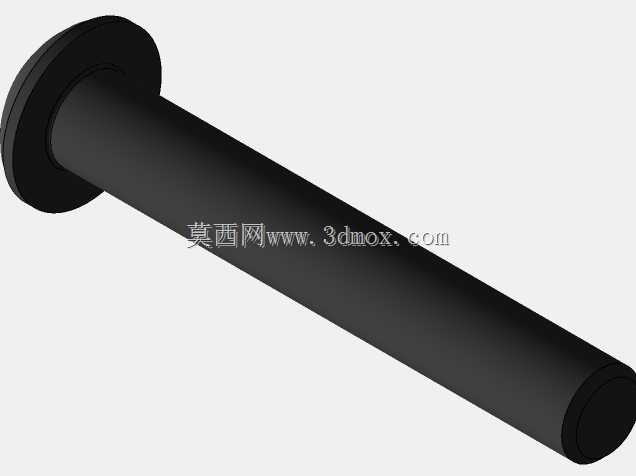

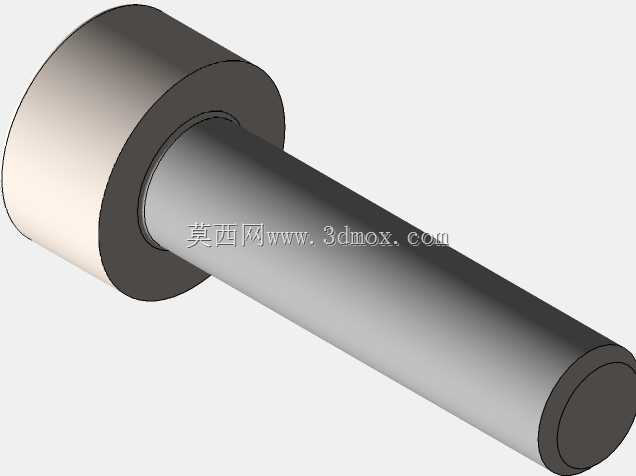

　　腿部与电机直接接触的承载部件全部选用耐温性能更优的工程塑料加工，避免长时间运行时电机发热导致结构件形变，影响传动精度甚至出现结构失效；小腿部位的传动部件采用分体式设计，拆分打印后通过定位销与轴承完成拼接，既降低了加工过程的支撑耗材用量，也方便后期轴承磨损后的快速更换，无需整体替换腿部组件；大腿部位通过连接螺栓与伺服输出轴直接锁固，连接位设计有嵌入式防松凸台，避免频繁换向运动时螺栓松动导致的步态偏差；所有热定型插件均设计有锥形导入导向结构，装配时可借助烙铁加热直接压入安装位，无需额外涂胶即可获得足够的连接强度，大幅提升装配效率。机身主体采用框架式镂空结构，在保证整体结构刚性的前提下尽可能降低自重，给上层控制板、电池、

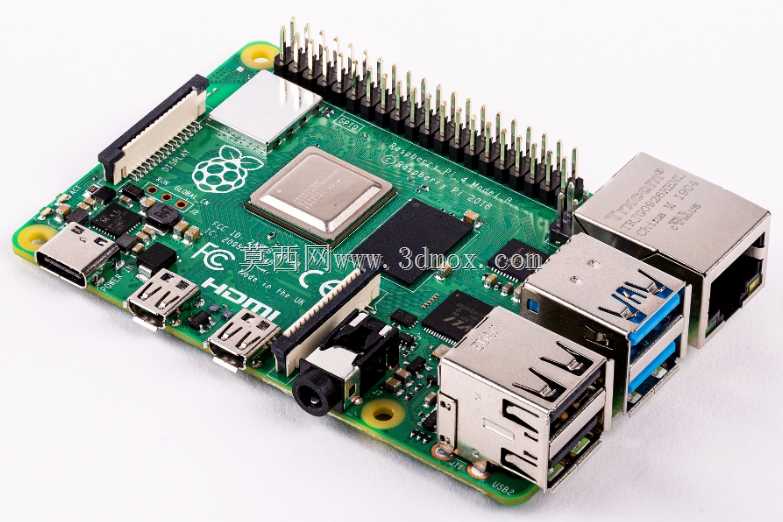

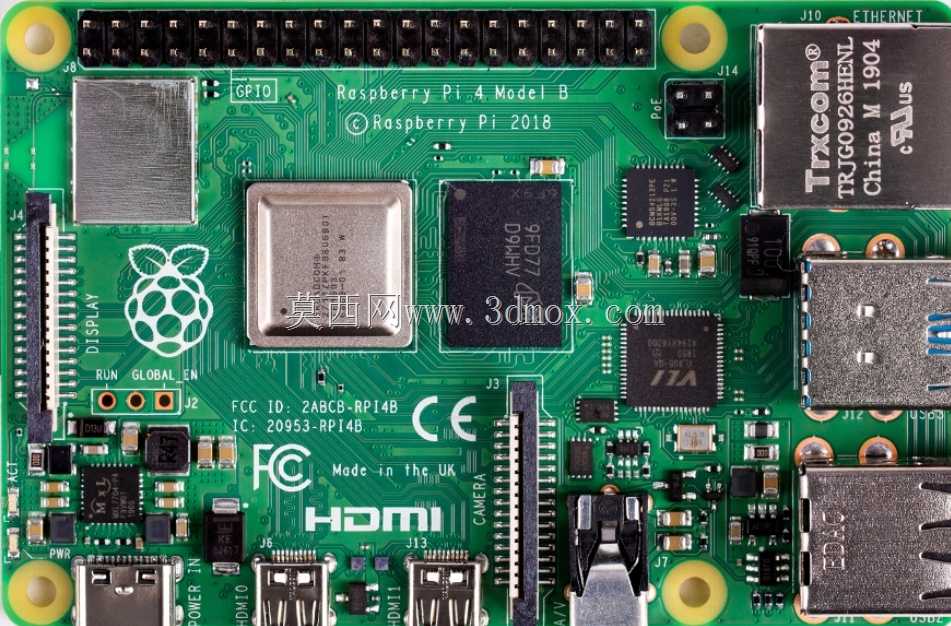

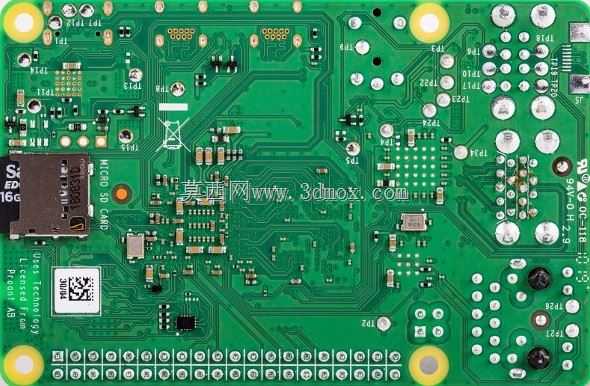

　　传感模块预留足够的安装空间，机身安装孔位采用通用化间距设计，可兼容市面上主流的小型机器人控制板、锂电池固定支架，无需额外打孔改造即可完成电控部分的装配。腿部运动行程经过反复校核，迈腿最大抬升高度可覆盖5厘米以内的垂直障碍，正常行走时机身重心波动控制在极小范围内，避免行走过程中出现重心失稳侧翻的问题；足端设计有圆弧型接触面，接触地面时可自适应小角度倾斜，降低地面不平整对机身姿态的冲击，同时足端预留了防滑垫安装槽，可粘贴橡胶垫提升光滑地面的行走摩擦力。从安装边界来看，整机展开后长宽尺寸控制在30厘米、20厘米范围内，站立高度约18厘米，整机自重控制在1.5公斤以内，可直接放置在普通实验台面上完成调试，不需要额外的大型测试场地；

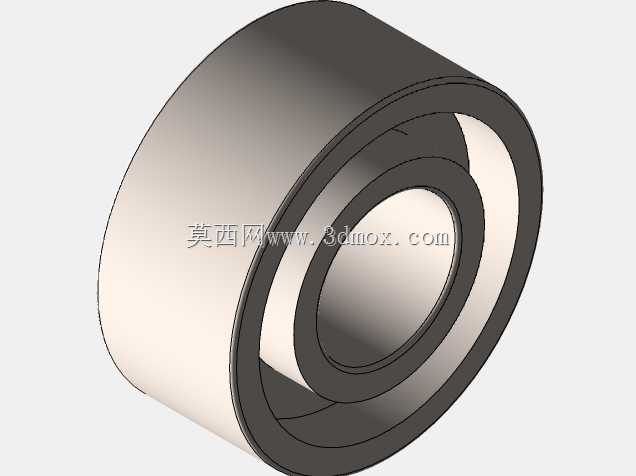

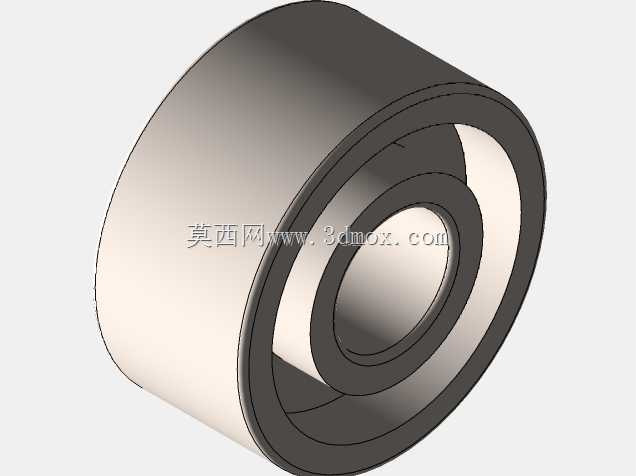

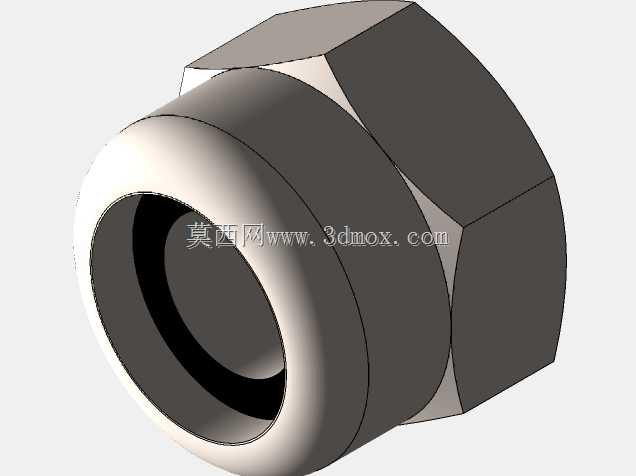

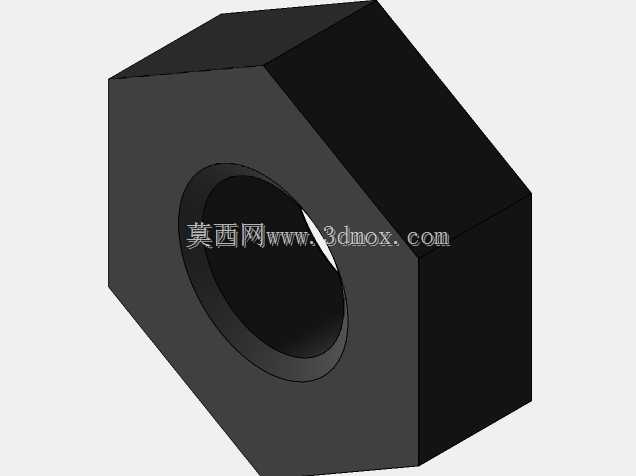

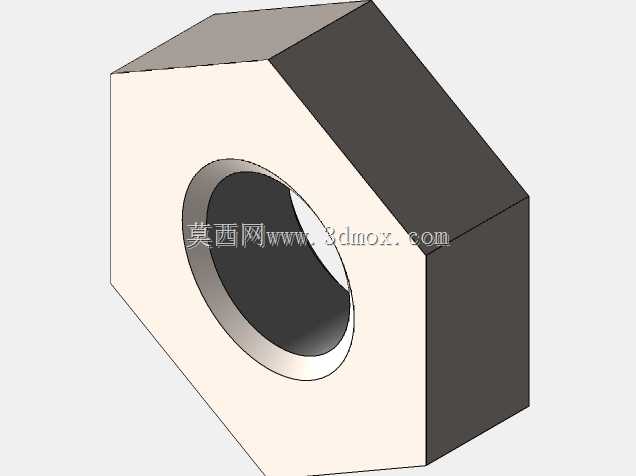

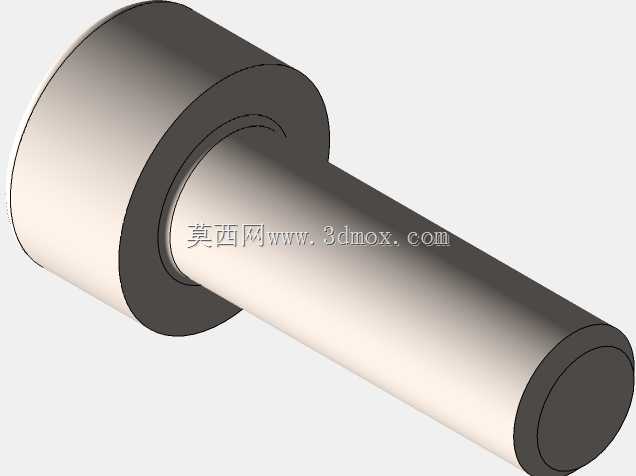

　　关节处的轴承全部采用标准微型深沟球轴承，采购替换方便，所有连接螺丝均采用公制标准规格，日常维护不需要特殊定制工具。在实际调试过程中，可通过调整腿部连杆的安装孔位，微调步幅与抬腿高度，适配不同的地面场景，比如在平整桌面调试时可降低抬腿高度提升行走稳定性，在户外非平整路面测试时可增大抬腿高度提升越障能力；机身顶部预留了通用安装螺孔阵列，可根据需求拓展搭载摄像头、红外测距传感器、小型机械爪等功能模块，拓展不同的作业能力。结构设计过程中充分考虑了3D打印加工的工艺特性，所有受力部位的壁厚均设置在2毫米以上，避免打印过程中出现填充不足导致的结构强度问题，所有转角位置均设置了圆角过渡，避免应力集中导致的部件断裂，同时也减少了打印过程中的翘曲变形风险。
