食品加工用介质研磨设备结构设计

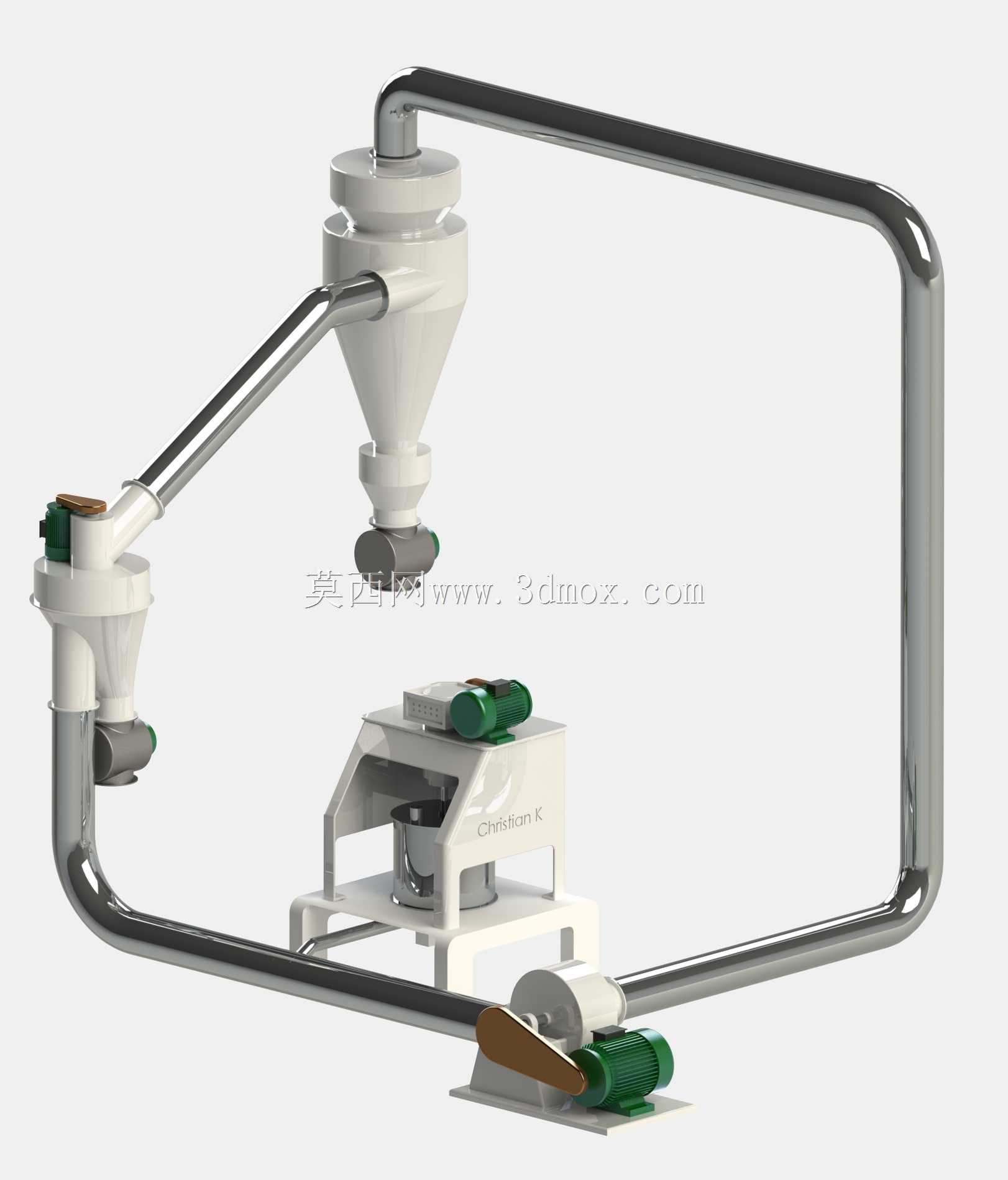

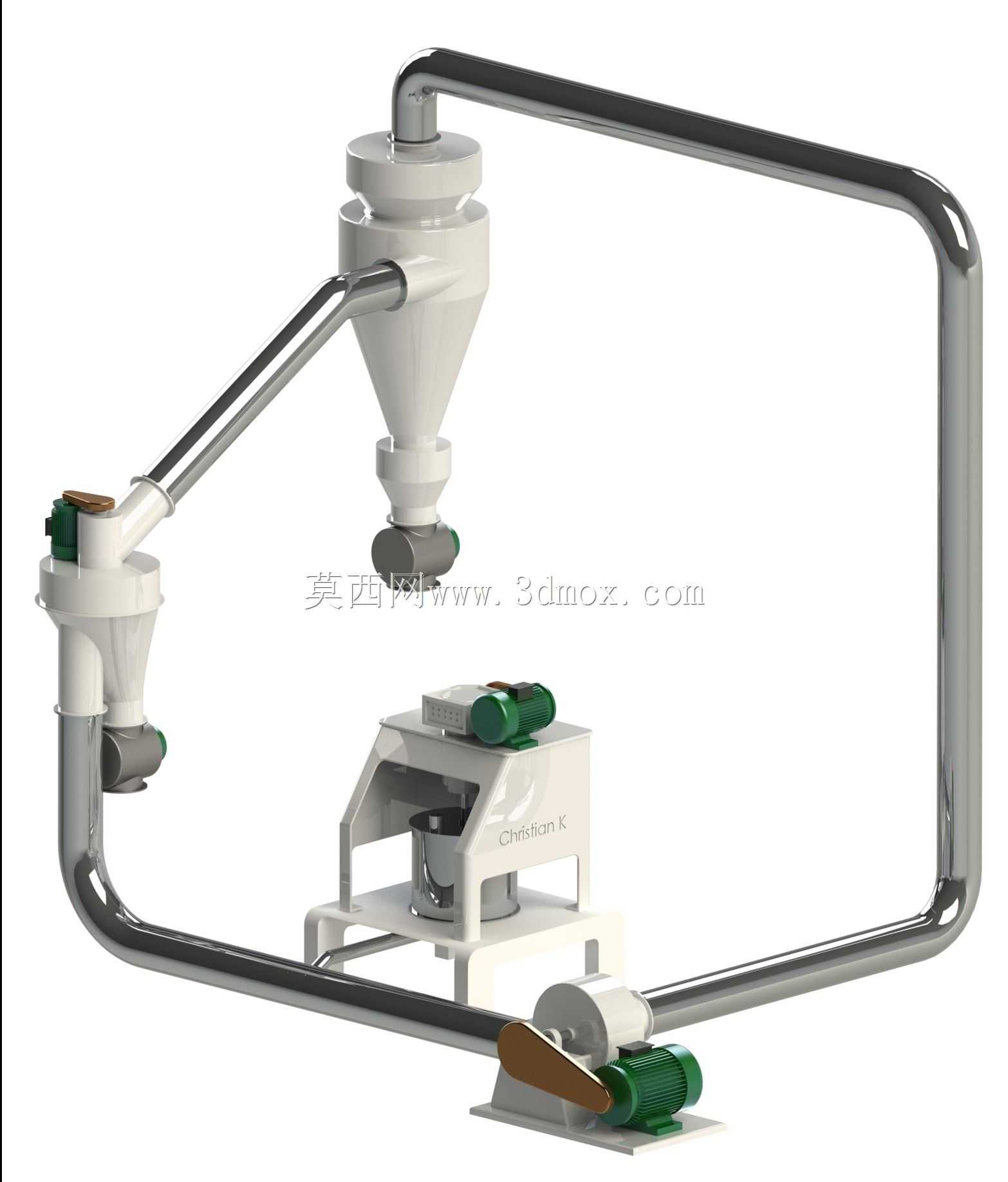

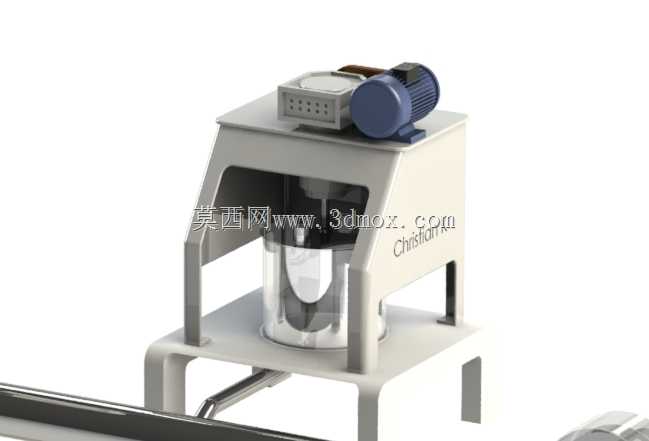

　　在食品加工、精细粉体生产的车间场景中，介质研磨类设备承担着将固态原料加工至微米级超细颗粒的核心工序，这套介质研磨系统的三维结构设计，完全围绕连续化粉体研磨生产的实际工况搭建，没有冗余的装饰性结构，所有部件的排布都服务于生产效率提升与运维便利性。整套系统采用闭环管路布局，主体研磨主机布置在机架中下部，重心贴近安装基准面，设备运行时的振动幅度可控制在合理区间，不需要额外制作过于厚重的混凝土基础，常规的型钢焊接安装平台即可满足承重要求，安装时需要预留主机周边至少六百毫米的操作空间，方便日常检查磨腔密封件、调整研磨介质填充量。主机上方的分级旋流器通过倾斜输送管路与磨腔出料口连通，研磨完成的气固混合物料在负压作用下进入旋流器，

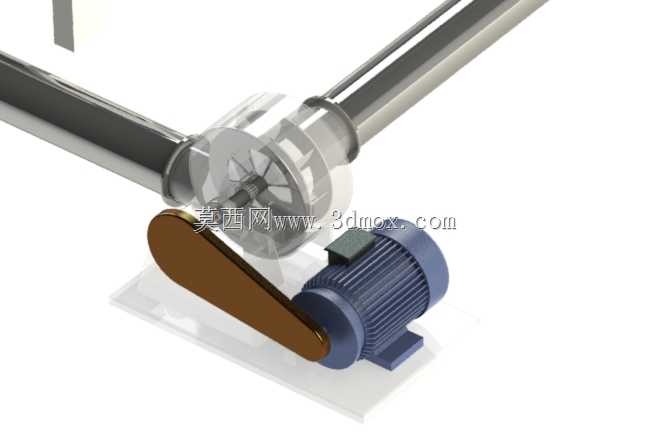

　　符合粒径要求的细颗粒从顶部出料口进入后续收集工序，未达研磨精度的粗颗粒沿旋流器锥壁滑落，通过回流管路重新进入磨腔参与二次研磨，这种自回流的结构设计省去了额外的粗料返料输送设备，既降低了整套系统的占地面积，也减少了物料输送过程中的残留与污染风险，尤其适配食品类原料加工的卫生要求。驱动单元采用分体式安装设计，研磨主轴的驱动电机布置在主机机架侧面，通过皮带传动与主轴连接，传动比匹配研磨介质的最佳搅拌线速度，可根据不同原料的硬度调整皮带轮直径改变转速，适配从谷物类脆性原料到半固态膏状原料的不同研磨需求；管路负压驱动的风源电机布置在系统管路的末端位置，与主体研磨区域做了物理隔离，避免电机运行产生的热量传递到研磨物料区，

　　防止热敏性食品原料在研磨过程中出现变质问题。整套设备的管路连接全部采用快开卡箍结构，不需要专用工具即可完成管路拆卸，方便定期清理管路内壁的物料残留，满足食品加工场景定期清洁的生产规范；旋流器底部的出料阀采用耐磨陶瓷阀芯，长期接触高硬度磨料与颗粒物料也不会出现过快磨损，可稳定控制回流粗料的流量，避免出现管路堵料的问题。从安装边界来看，整套系统的横向最大尺寸为管路外沿的宽度，纵向尺寸从安装地面到顶部旋流器出料口的高度控制在常规车间层高适配范围内，不需要对车间顶部结构做特殊改造，进料口位置设置在主机侧方，高度匹配人工投料或者上游输送设备的出料高度，可直接对接前段的原料粗碎设备，实现连续化生产作业。设计过程中特意将所有需要日常维护的点位，

　　包括电机接线盒、皮带张紧调节机构、密封件更换位、观察视镜都布置在设备的操作面一侧，运维人员不需要绕到设备背面即可完成所有日常点检操作，降低了生产过程中的运维难度。磨腔内部的搅拌结构采用可拆卸式搅拌臂设计，当搅拌臂出现磨损时不需要整体更换主轴，仅需更换磨损的搅拌臂即可，大幅降低了设备的长期使用成本；研磨介质的填充口设置在磨腔顶部，可根据不同的研磨精度要求调整介质填充率，加工要求细度更高的产品时适当提高介质填充率，加工粗粒径产品时降低填充率，设备的工艺适配范围更广。整套系统的机架采用型钢焊接结构，所有焊接位置都做了圆角打磨处理，没有卫生死角，表面做喷砂哑光处理，不容易积灰，日常清洁时用高压水枪冲洗即可完成表面清理，完全符合食品加工车间的卫生管理要求。
