旋风辐条一体化自行车轮组设计

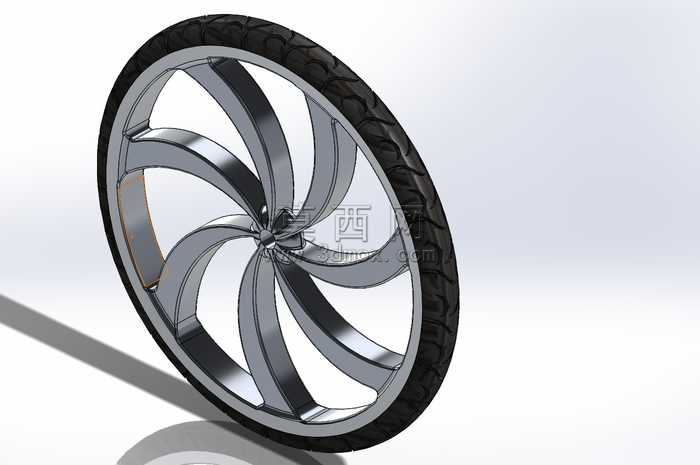

本作品为自行车轮组三维建模设计，采用一体化旋风式辐条结构，在三维建模过程中首先完成整体轮廓的参数化草绘，以轮轴中心为基准点，绘制单根辐条的扭转曲面路径，通过圆周阵列命令生成均匀分布的八组扭转辐条，确保每根辐条的扭转角度、截面厚度完全一致，兼顾结构对称性与视觉动感。建模阶段对轮胎部分单独处理，先绘制外胎的环形基础曲面，再通过纹理阵列命令生成胎面的防滑花纹，还原橡胶轮胎的真实胎纹结构，胎体与轮圈的配合位置做了精准的贴合约束，保证装配间隙符合实际生产的公差要求。材质渲染环节，辐条与轮圈部分赋予抛光金属材质，调整金属反射参数模拟铝合金阳极氧化后的细腻金属光泽，边缘处添加轻微的倒角高光效果，凸显一体轮的精密加工质感；轮胎部分赋予哑光橡胶材质，调整粗糙度参数还原橡胶表面的细微颗粒感，胎纹凹陷处做轻微的阴影处理，增强胎面的立体层次。结构设计上，一体辐条从轮毂中心向外呈螺旋扭转延伸至轮圈，相比传统钢丝辐条减少了装配零件数量，辐条与轮圈、轮毂的连接位置做了圆弧过渡处理，避免应力集中问题，提升轮组整体的结构强度，同时扭转造型在骑行过程中可形成独特的视觉流动效果。建模过程中对轮组的转动同轴度做了校验，确保轮毂安装位、轮圈、轮胎三者的中心轴线完全重合，避免转动时出现偏摆问题，整体模型完成后通过环境光渲染，添加柔和的地面投影，还原产品在常规展示场景下的真实视觉效果，清晰呈现轮组的结构细节与设计质感。
