自行车车把把带锁定结构概念设计方案

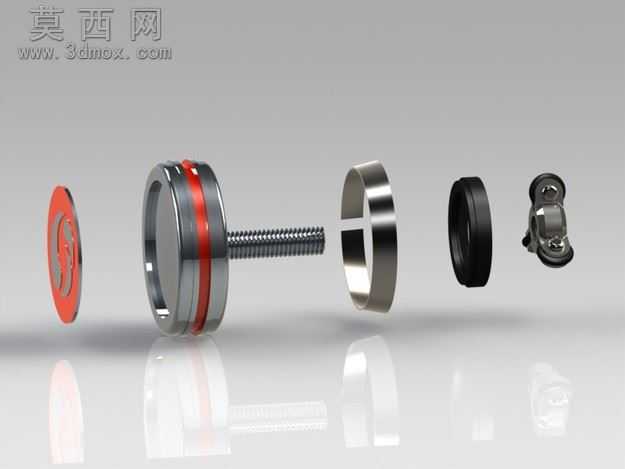

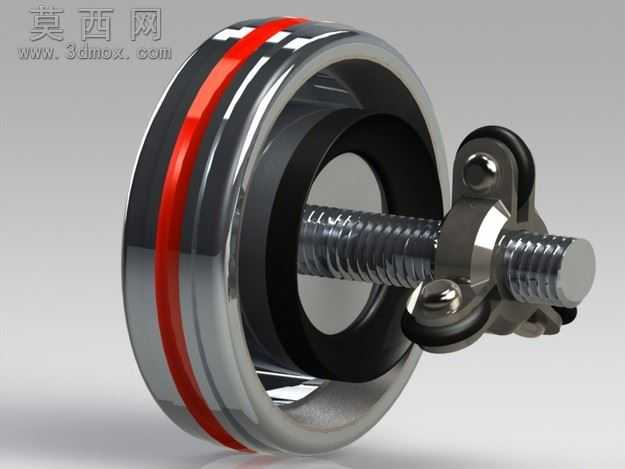

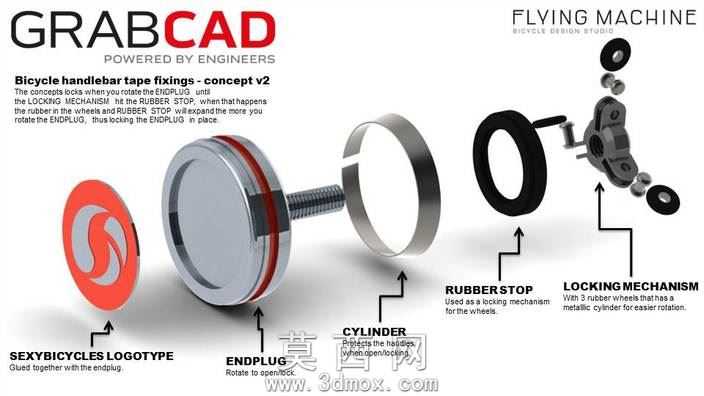

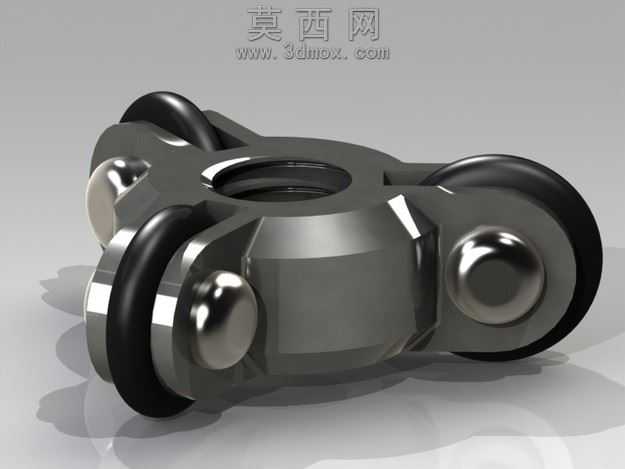

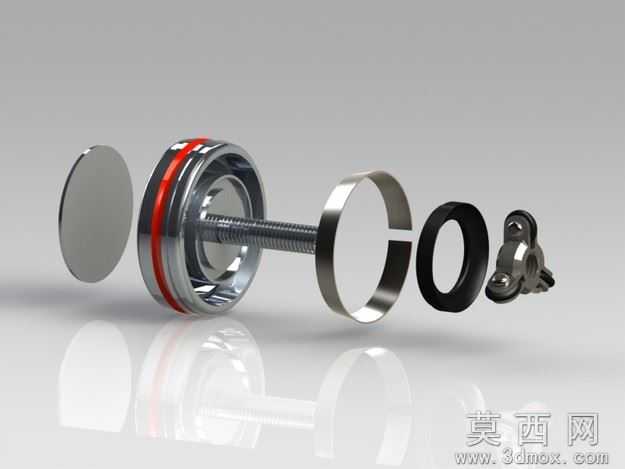

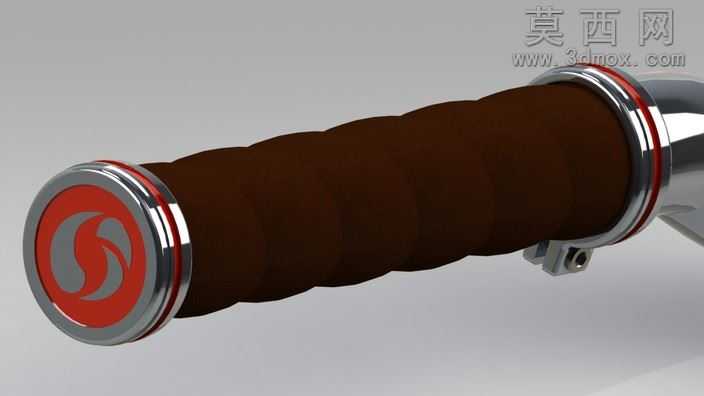

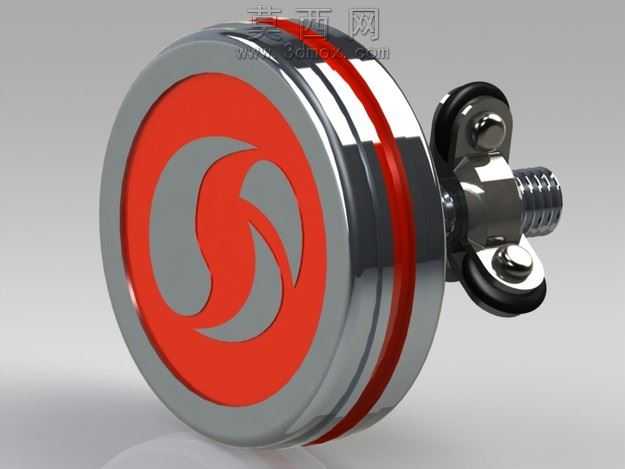

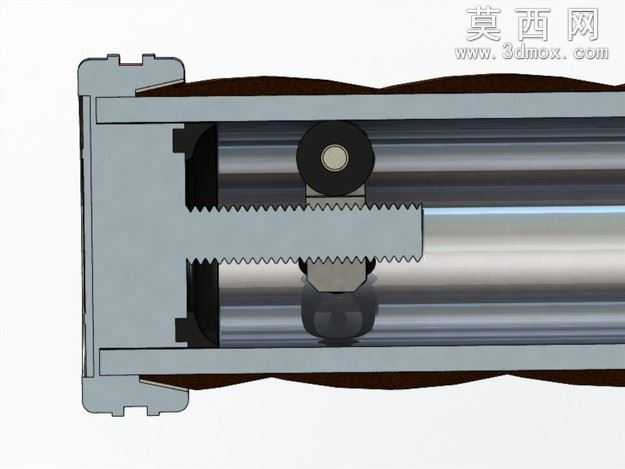

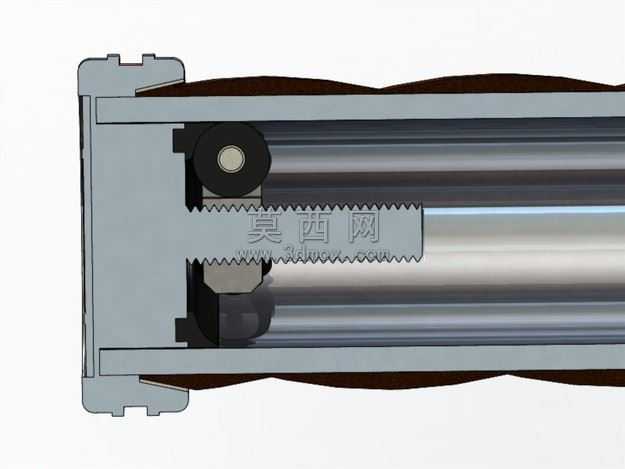

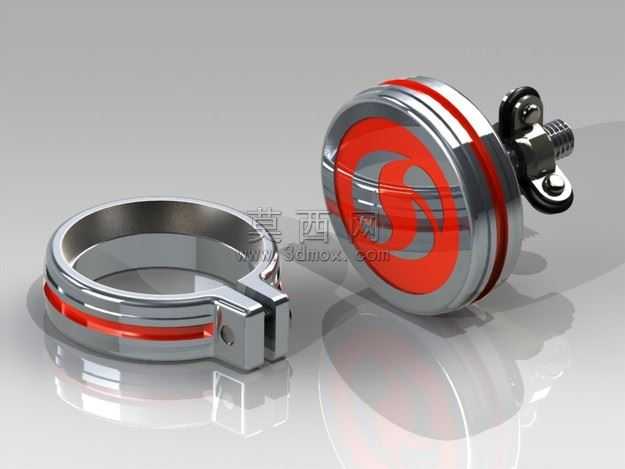

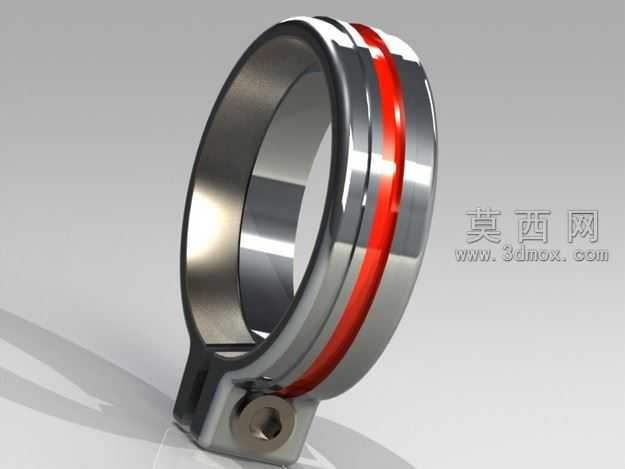

本作品为自行车车把把带固定锁紧结构的第二代概念设计三维模型，整体建模过程依托参数化三维设计软件完成，所有零部件均按照实际装配逻辑进行独立建模与配合约束搭建，完整还原了概念方案的装配关系与运作逻辑。模型渲染阶段采用写实工业渲染流程，为不同功能部件匹配了对应物理材质：品牌标识件采用高光亮面红色塑料材质，还原品牌徽标的视觉辨识度；端塞主体采用磨砂金属搭配红色密封胶圈材质，模拟实际产品的金属质感与密封防护属性；锁紧螺栓采用标准不锈钢材质，还原紧固件的金属光泽与螺纹细节；缸体部件采用亮面镀铬金属材质，凸显核心结构的精密质感；橡胶止位件采用哑光黑色橡胶材质，还原橡胶部件的阻尼质感与弹性属性；锁止机构主体采用哑光金属搭配小尺寸橡胶滚轮材质，清晰区分金属结构件与橡胶摩擦件的材质差异。结构设计上，整套固定结构采用无工具锁止逻辑，核心由带品牌标识的端盖、带密封胶圈的端塞主体、锁紧螺栓、定位缸体、橡胶止位环、三滚轮锁止机构六大部件组成：安装时将整套结构塞入车把管端部，旋转端盖即可带动螺栓进给，推动锁止机构向端侧移动，此时三个带金属衬套的橡胶滚轮会沿缸体斜面撑开，挤压橡胶止位环贴合车把内壁，随着旋转扭矩增大，橡胶止位环与车把内壁的摩擦力持续提升，直至滚轮被卡入定位槽完成锁止，无需额外工具即可完成把带端部的固定与密封，避免把带长期使用出现松脱、移位问题。设计思路围绕自行车配件的轻量化、易操作需求展开，在保证锁止可靠性的前提下尽可能精简零件数量，所有部件均采用常规加工工艺可实现的结构造型，既兼顾了概念设计的创新性，也保留了实际量产落地的可行性，同时集成品牌标识位，在实现固定功能的同时满足品牌视觉露出需求，整套模型的装配间隙、部件尺寸均参考常规公路车、山地车的车把内径参数设定，具备较高的参考与迭代价值。
