可转换多功能搁架餐桌组合结构

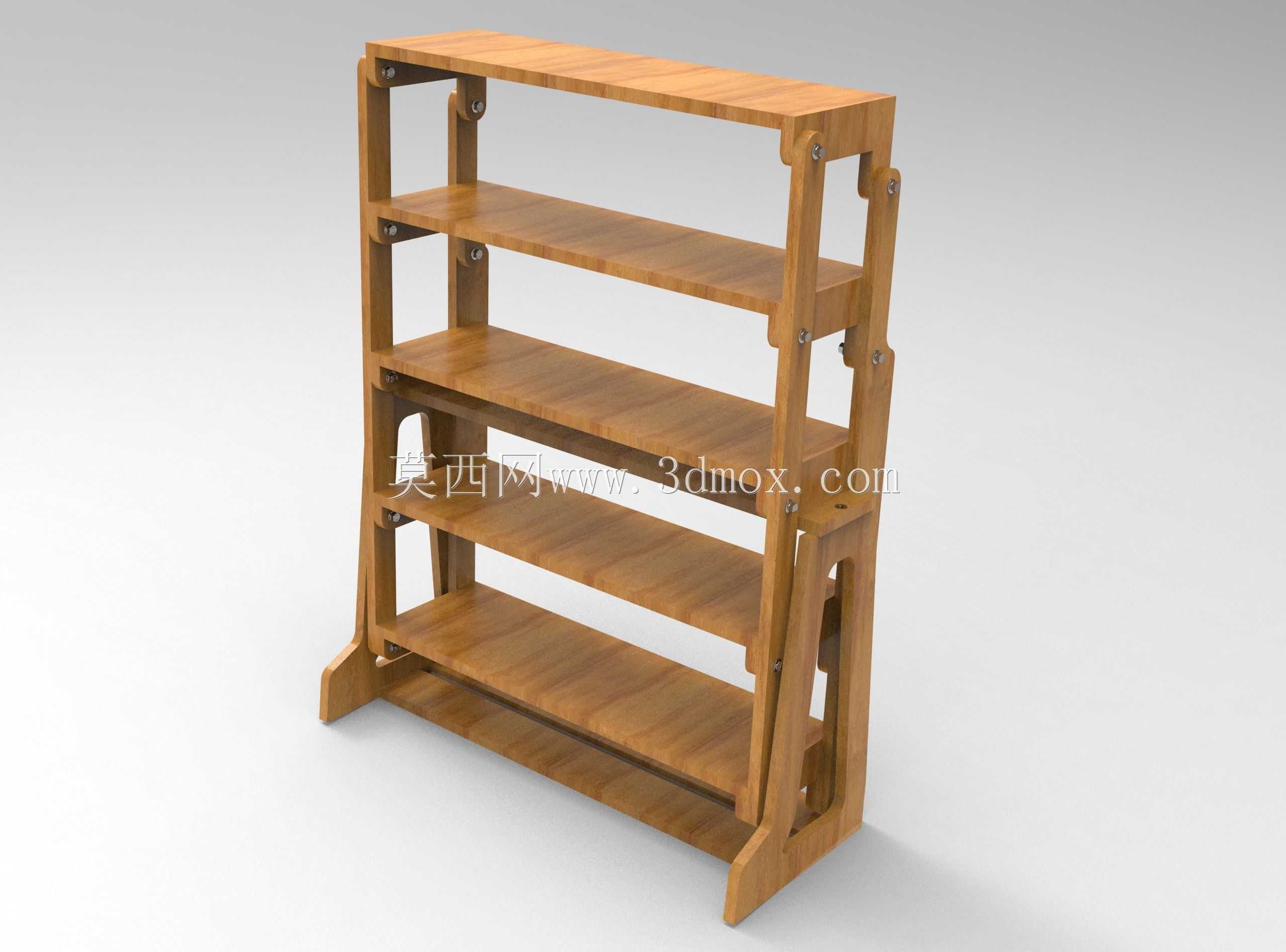

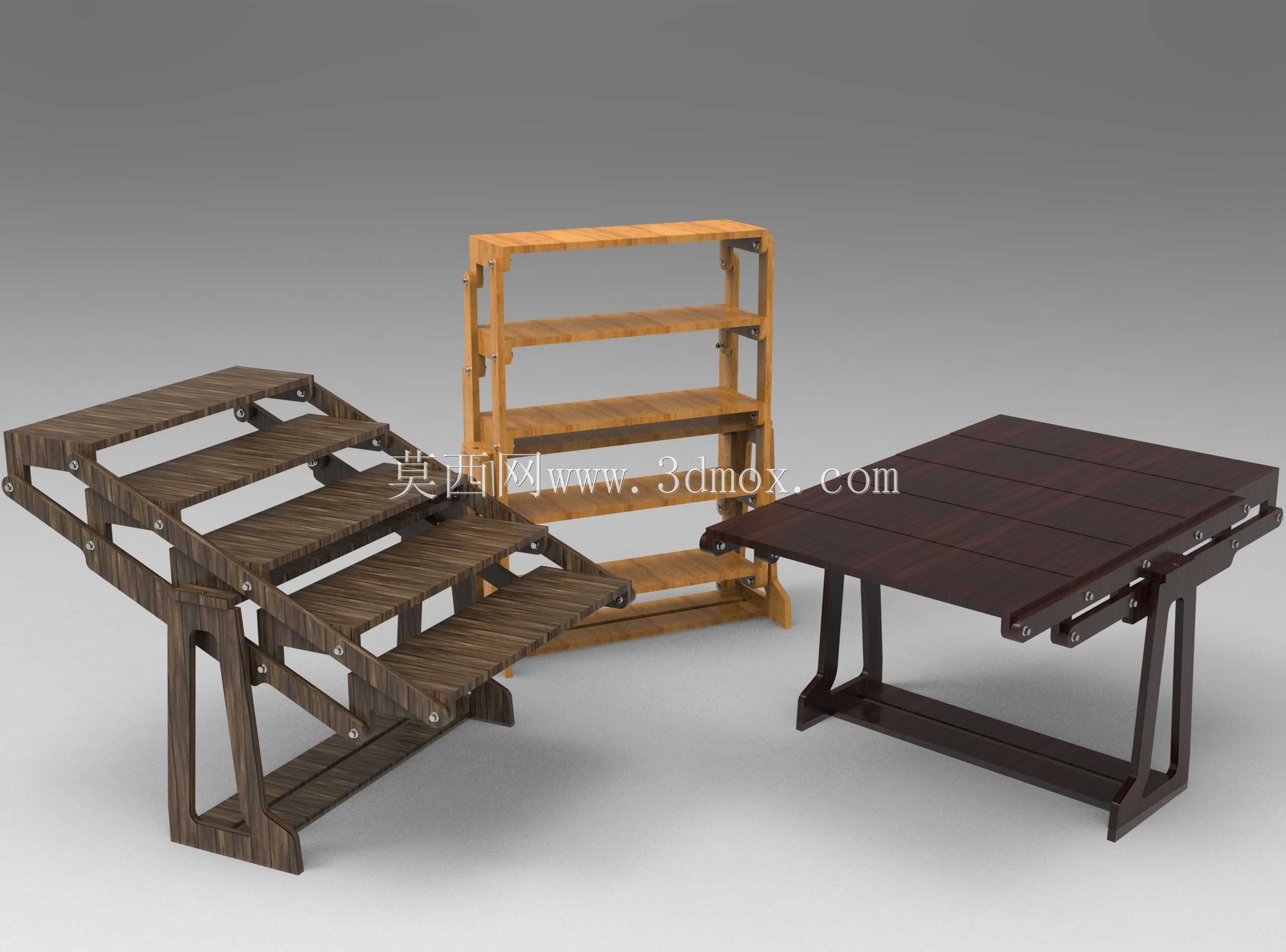

　　这套可转换结构的核心设计逻辑，是针对城市小户型、公寓、临时办公休憩区这类面积极为受限的使用场景，解决单一功能家具占用空间、功能冗余的痛点，把控制台搁架、餐桌、置物书架三个独立功能的家具结构整合到同一套机械铰接体系里，不需要额外拆装配件，仅通过铰接转轴的限位转动就能完成形态切换，全程单人即可操作，不需要借助额外工具。从结构组成来看，整套产品分为两个独立可配合使用的单元，其一为多层开放式搁架单元，采用实木框架搭配层板的结构，层板之间的净空高度经过反复校核，既可以满足常规开本书籍、装饰摆件、小型收纳盒的放置需求，最下层的预留空间也可以放置收纳箱、鞋盒这类高度稍大的物品，搁架的框架立柱采用整料裁切，连接位置采用隐形五金件加固，

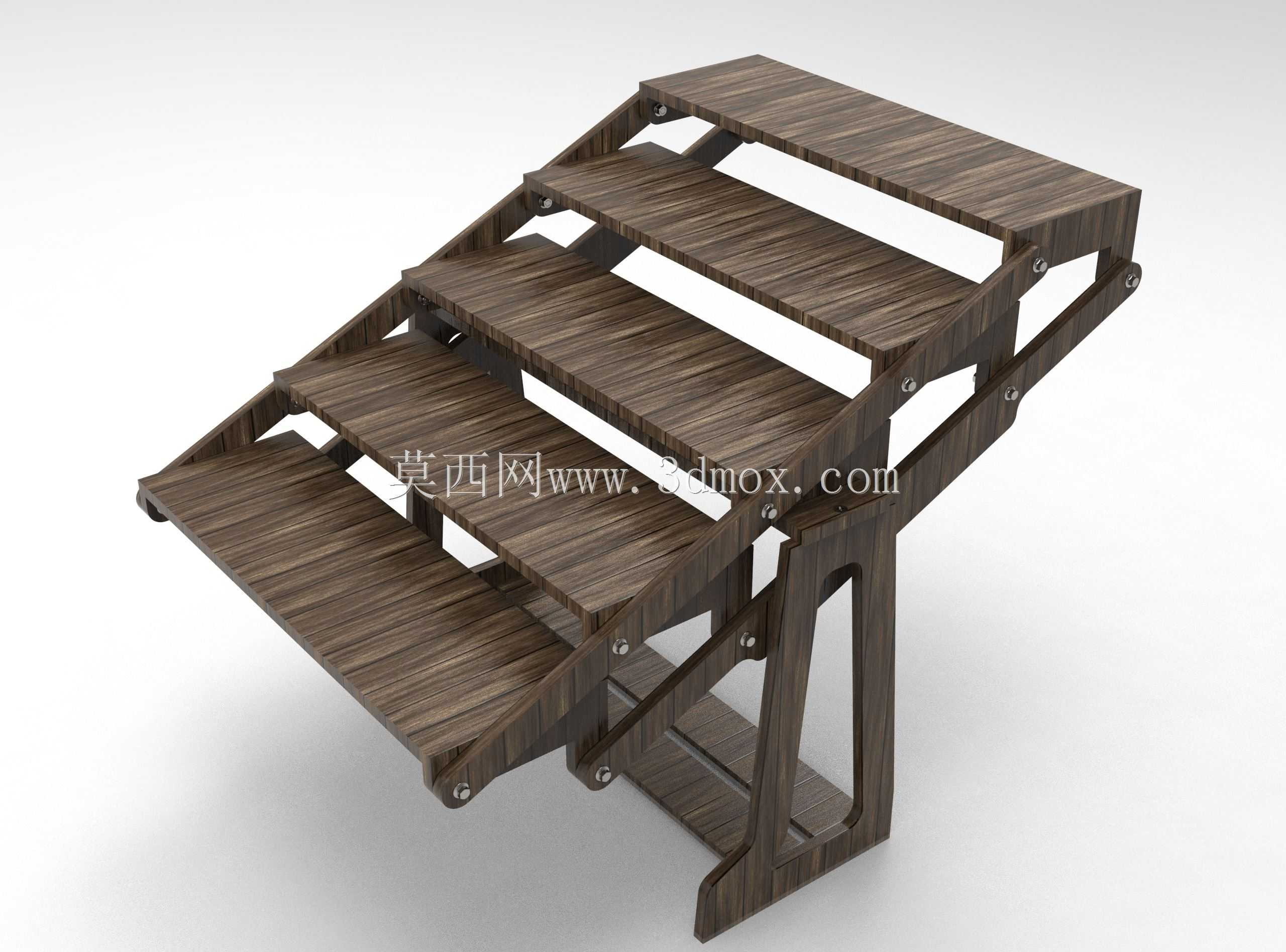

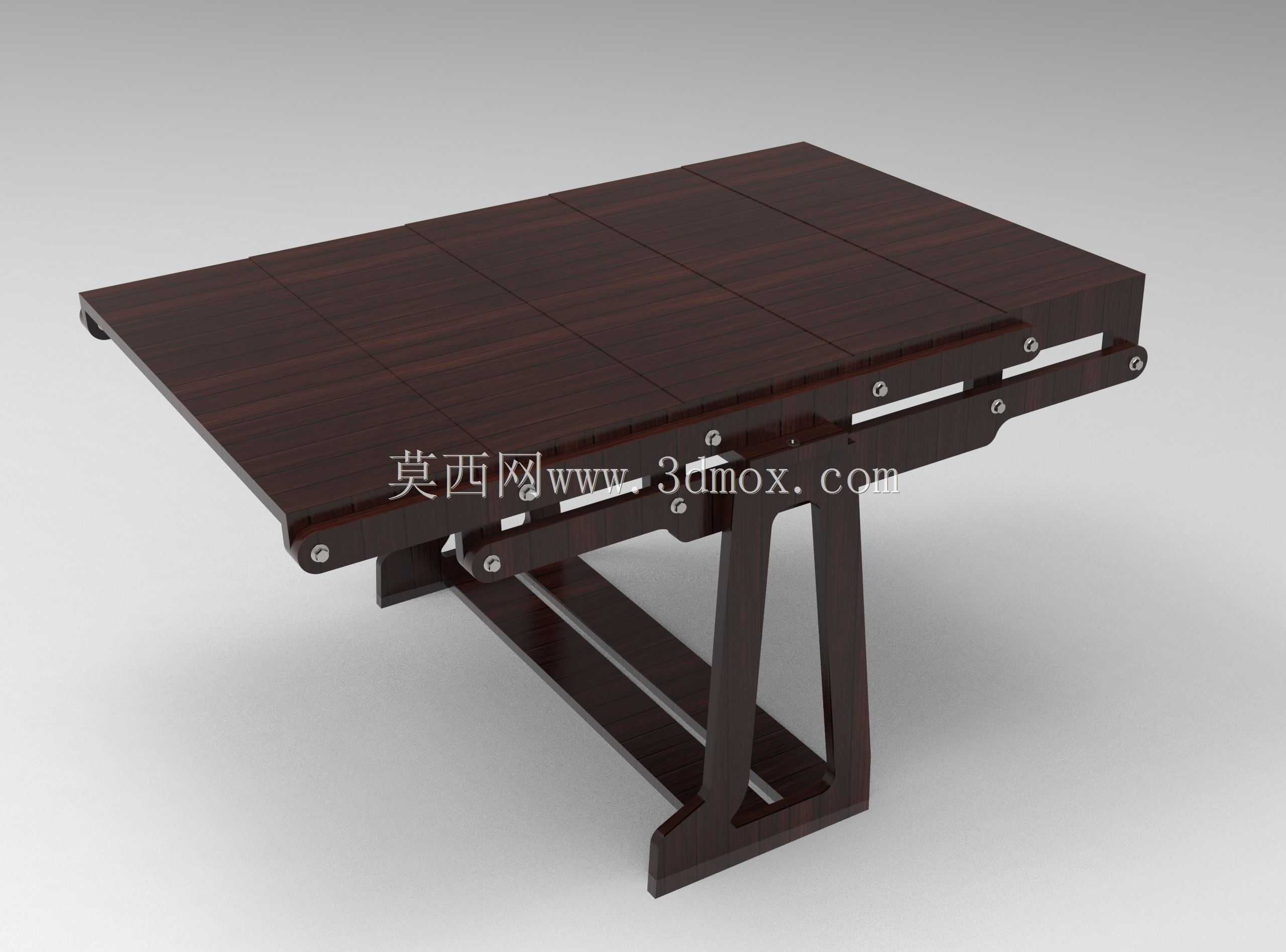

　　避免长期承重出现层板下挠、框架松动的问题，搁架底部预留了5mm的可调脚垫安装位，可以适配地面不平整的使用场景，避免框架长期受力不均出现榫卯或铰接位置开裂。另一单元为可变形的桌体结构，初始形态为阶梯状控制台搁板，倾斜角度经过人体工程学校核，当作为控制台使用时，阶梯状的分层结构可以分别放置键盘、手写板、显示设备、常用文件，操作时手臂自然放置的高度与阶梯层的高度差控制在120mm以内，长时间操作不会出现肩部抬升过高导致的肌肉劳损；当需要切换为餐桌形态时，只需要解锁桌架侧面的铰接限位结构，将阶梯状的搁板整体翻转放平，配合底部的支撑腿联动锁止，即可形成一张平整的方形餐桌，放平后的桌面平整度公差控制在1mm/m以内，不会出现放置水杯、

　　餐盘倾斜滑落的问题，桌腿的支撑结构采用交叉铰接的连杆设计，锁止后形成稳定的三角形受力结构，桌面均匀承重可以达到80kg以上，满足4-6人同时就餐的承重需求，不会出现侧翻、结构变形的问题。在设计过程中，特意对铰接位置的转轴做了阻尼优化，转动过程中不会出现突然下坠夹手的问题，所有的铰接位置都加装了耐磨尼龙衬套，长期反复转动不会出现金属或木材直接摩擦产生的异响，也能减少结构磨损，提升整体使用寿命。外形尺寸方面，搁架单元的整体宽度控制在800mm，深度350mm，高度1200mm，贴墙放置时不会占用过多的通行空间；桌体单元在控制台形态下宽度为1200mm，深度700mm，高度750mm，切换为餐桌形态后桌面深度拓展为800mm，

　　整体占用的地面空间仅比普通书桌增加0.2㎡，不需要额外预留变形操作的冗余空间，在10㎡以内的小房间里也可以顺畅完成形态切换。整套结构的材质搭配上，承重框架采用实木集成材，铰接受力件采用镀锌钢板冲压成型，层板和桌面采用实木拼接板，兼顾结构强度和外观质感，所有的五金连接件都做了隐藏式设计，外观上不会看到突兀的螺丝、转轴外露，和家居环境的适配性更强。从实际使用场景延伸来看，这套结构除了家庭小户型使用外，也可以适配小型工作室的临时会议需求、出租屋的客餐厅一体化场景、甚至是房车、胶囊公寓这类极小空间的多功能家具配置，不需要额外配置多张不同功能的家具，就能满足置物、办公、就餐三类核心需求，大幅降低空间占用率。在结构建模过程中，所有的铰接转动副都做了运动干涉检查，模拟了1000次以上的形态切换循环，确认所有连杆、板件在转动过程中不会出现碰撞、卡滞的问题，每个转动位置的限位角度都经过反复调整，确保切换到任意功能形态时，结构都能自动锁止，不需要额外插销固定，操作逻辑简单直观，即使是第一次使用的用户也能快速掌握切换方法。另外，桌体的底部支撑腿做了防滑处理，接触地面的位置加装了橡胶防滑垫，无论是木质地板、瓷砖地面还是地毯上放置，都不会出现滑动移位的问题，拖动时也不会刮花地面。搁架单元和桌体单元既可以配合使用，也可以单独分开放置在不同空间，用户可以根据自己的户型布局灵活调整摆放位置，不会因为结构整合就限制了摆放的灵活性。
