小型四旋翼航拍巡检无人飞行器结构设计

这款四旋翼飞行器的结构设计，最初是面向低空近景作业场景做的适配，日常作业里，小范围厂区巡检、园区安防巡查、近地航空影像采集这类场景，对飞行器的起降空间要求高，大载重长航时的工业级无人机反而施展不开，这类轻量型四轴刚好能填补100米作业半径内的使用空白，不需要专用起降场地，单人单手就能完成起降操作，在狭窄的楼宇间隙、厂房内部通道也能稳定穿行，不会因为机架尺寸过大出现剐蹭风险。

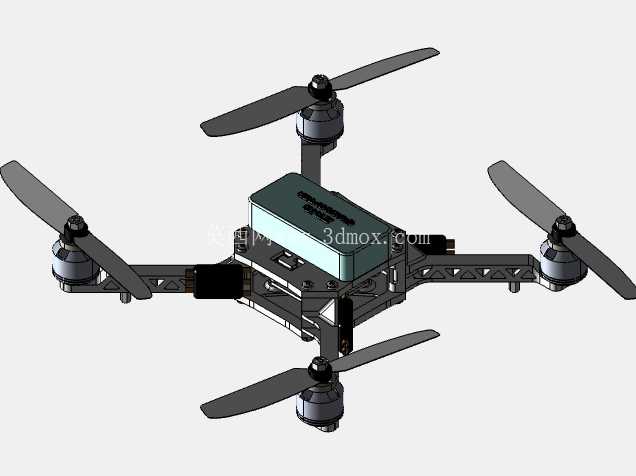

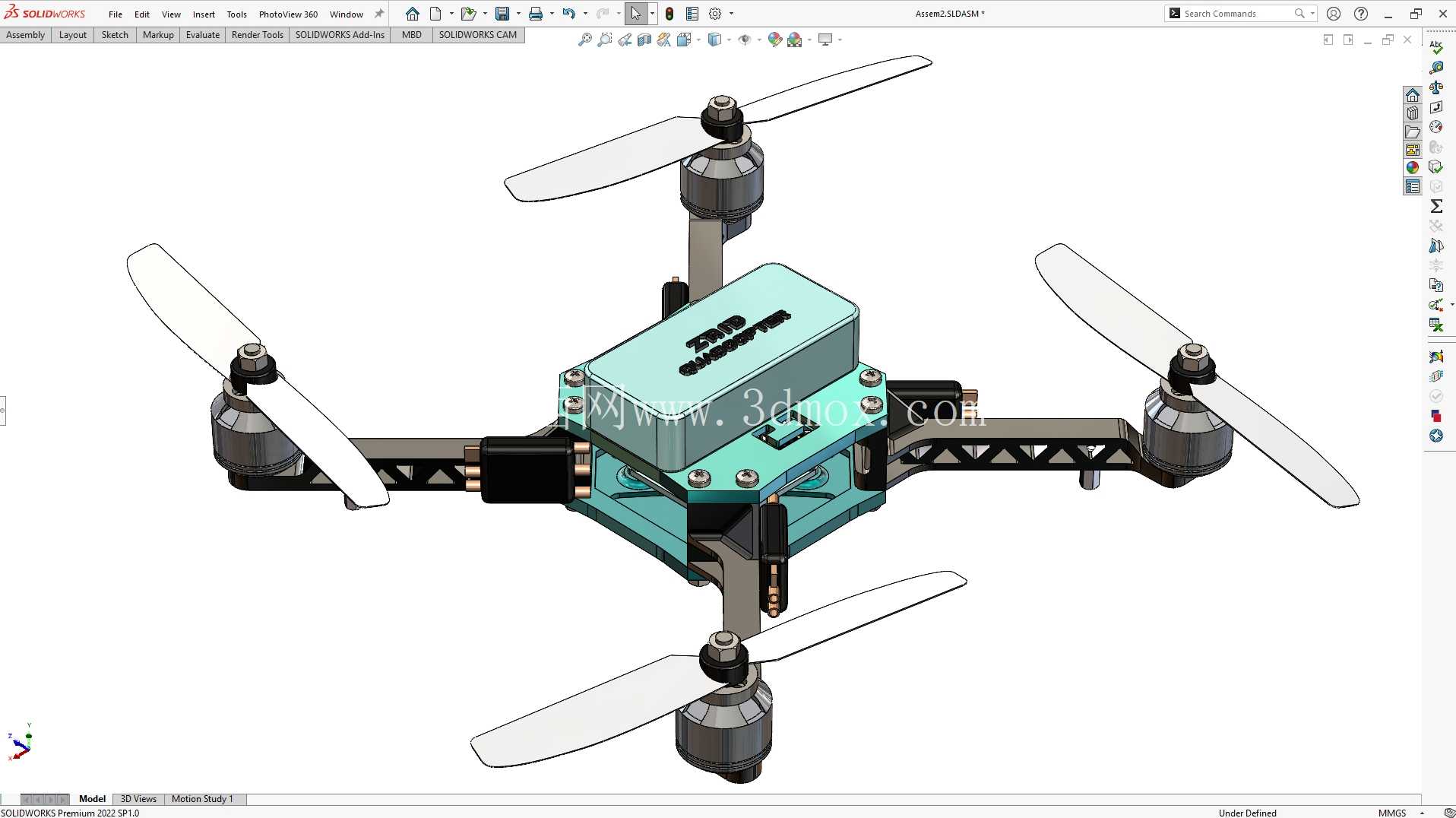

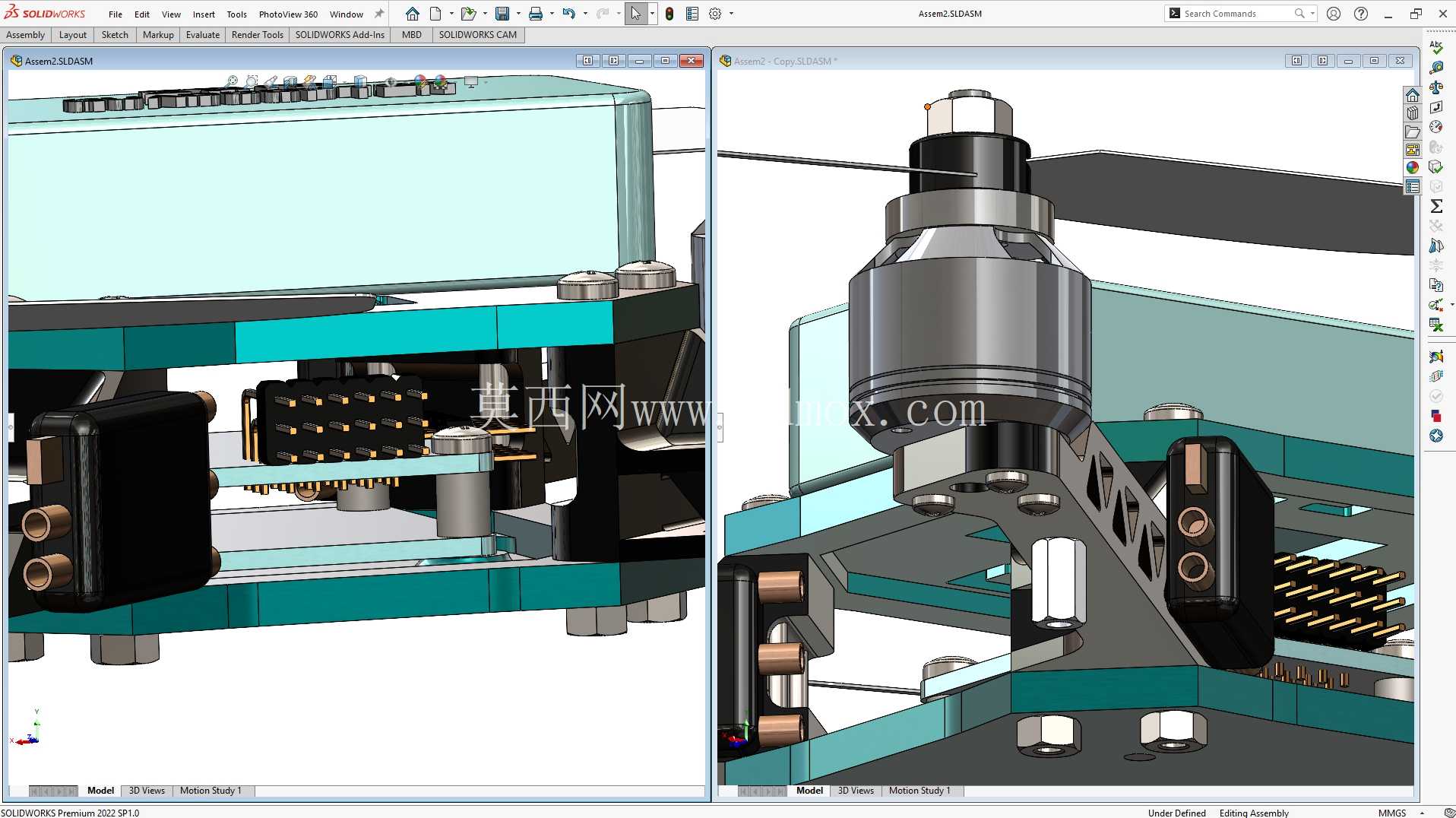

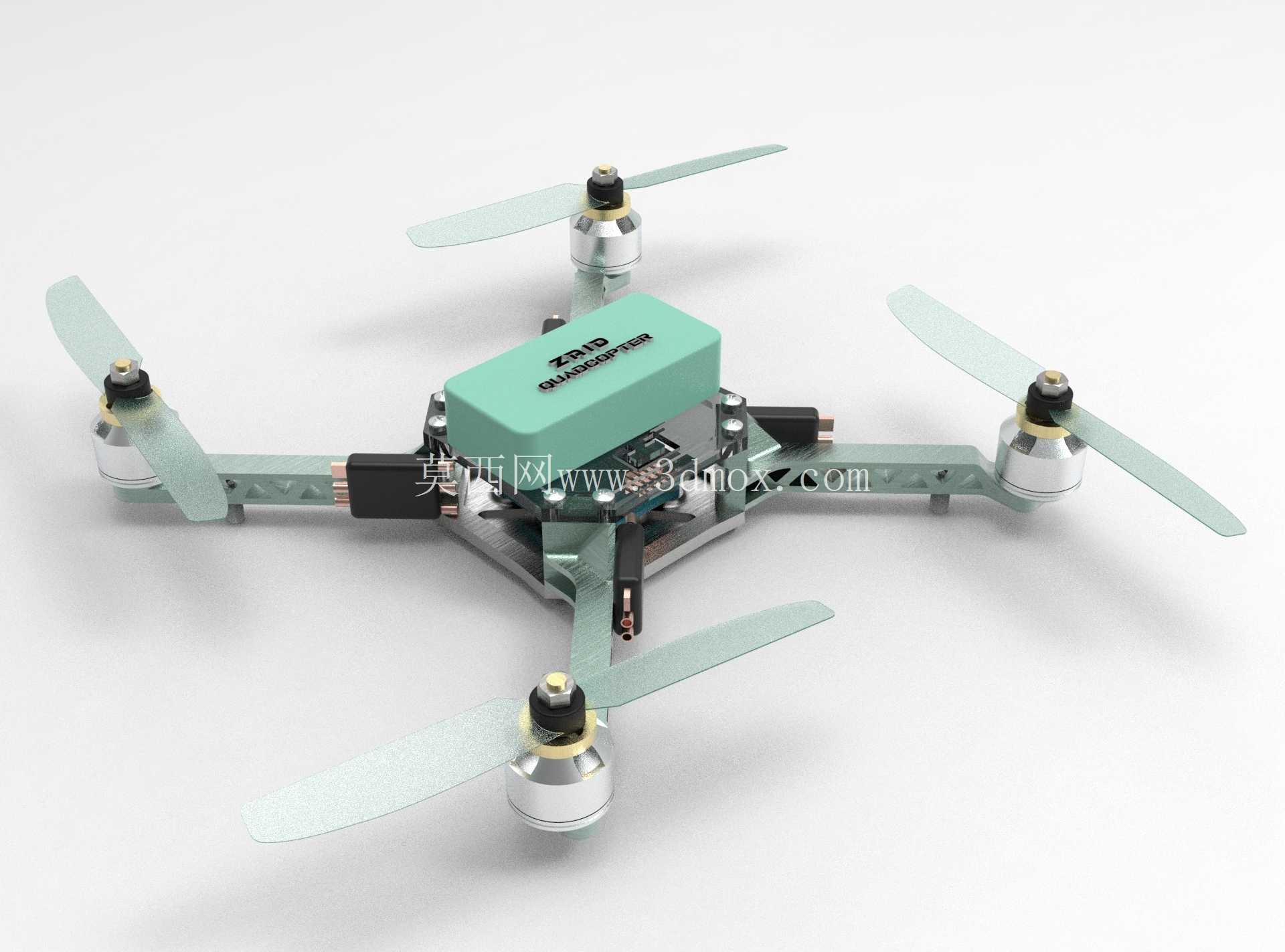

从结构布局来看，整机采用X型机架排布，四个机臂从中心主机身向外等角度延伸，机臂长度经过重心配平核算，每个旋翼旋转平面到中心飞控安装位的距离一致，能抵消单电机运转带来的振动偏移，避免飞控采集的加速度数据出现偏差。机臂采用等截面轻量化构型，在保证抗弯强度的前提下尽可能缩减截面尺寸，减少飞行过程中的迎风阻力，机臂末端的电机安装座预留了标准安装孔位，适配常用的22系列外转子无刷电机，安装座和机臂的连接位置做了局部加厚处理，抵消电机高速运转带来的交变振动，避免长期使用后机臂出现疲劳裂纹。

中心主机身的壳体采用分体式设计，上下壳通过卡扣加定位柱的方式连接，不需要额外打胶就能实现紧密贴合，内部腔体按照功能划分了独立安装区域：最上层是飞控模块安装位，做了居中设计，保证飞控的IMU模块处于整机重心正上方，减少姿态解算的误差；中间层是电池仓，预留了常规2S锂电池的安装空间，仓内设置了防滑筋位，避免飞行过程中电池移位导致重心偏移；下层预留了电调、接线端子的排布空间，走线槽沿着壳体内壁布置，避免电源线和信号线交叉缠绕产生电磁干扰，影响飞控和遥控信号的稳定性。

旋翼部分采用快拆式设计，桨叶通过桨夹直接固定在电机输出轴上，不需要额外的工具就能完成桨叶更换，日常作业中如果出现桨叶磕碰损坏，现场就能快速替换，不需要拆解整机结构。桨叶的翼型经过低速气动优化，在电机转速处于中低区间时就能提供足够的升力，减少高转速带来的能耗和噪音，适合在居民区、办公园区这类对噪音敏感的区域作业。

从安装边界来看，整机展开后的最大外接圆直径控制在常规便携背包的容纳尺寸范围内，机臂如果采用折叠式改型，收纳后尺寸可以进一步缩小，能够直接放入日常通勤的背包中携带，不需要专用的设备箱。机身底部预留了通用载荷安装孔位，可以根据作业需求替换搭载微型摄像头、小型气体传感器、轻量化喊话器等不同功能模块，孔位的位置经过重心核算，搭载100g以内的载荷时不会出现整机重心过度偏移的情况，不需要额外调整配重块就能保证飞行稳定性。

设计过程中针对机架的耐用性做了专项优化，机臂和中心机身的连接位置设置了弱连接保护结构，当出现意外撞击时，连接位置会先发生形变吸收冲击能量，避免冲击力直接传递到中心机身损坏飞控、电池等核心部件，降低坠机后的维修成本。机架整体的模块化程度较高，机臂、电机座、壳体都可以单独替换，单个部件损坏后不需要更换整个机架，日常维护的成本更低，适合个人爱好者、小型作业团队长期使用。

在实际使用场景中，这款飞行器除了常规的航拍取景之外，还能承担小型厂区的管道巡检、园区的日常安防巡查、农田的小范围苗情查看等工作，不需要复杂的前期准备，开机校准后就能快速起飞作业，操作门槛较低，没有经过长期专业飞行训练的使用者，经过短时间的练习就能掌握基本的飞行操作。机身的结构件可以采用3D打印或者轻量化注塑工艺制作，小批量制作的成本较低，也方便使用者根据自身的使用需求对局部结构做定制化修改，比如调整机臂长度适配更大尺寸的桨叶、扩展电池仓容量提升续航时间、增加减震结构提升航拍成像的稳定性。

整机的振动控制也做了针对性设计，飞控安装位预留了减震球的安装空间，可以通过硅胶减震球隔离电机运转传递到飞控的高频振动，避免飞控的姿态检测出现误差，提升飞行过程中的姿态稳定性，即使在3-4级的小风天气下，也能保持稳定的悬停精度，满足近景拍摄、定点巡检的作业要求。接线部分的设计充分考虑了日常检修的便利性，所有的接线端子都布置在机身下部的可拆卸盖板内，拆开盖板就能直接检查所有线路的连接状态，不需要拆开整个机身壳体，日常排查故障、更换部件的效率更高。
