Voron v0.1便携折叠线轴吊装把手结构

　　桌面级FDM 3D打印场景中，小型便携机型的外出携带、现场调试需求一直存在未被充分覆盖的痛点，常规Voron 0系列机型出厂状态下，耗材线轴多采用外置独立支架放置，不仅占用额外收纳空间，搬运过程中还需要单独收纳线轴与支架，极易出现线材散落、支架磕碰变形的问题，部分用户自行改装的固定线轴架多采用突出式安装结构，搬运时突出的支架棱角容易剐蹭携带包具、甚至磕碰周边设备，存在明显的使用缺陷。

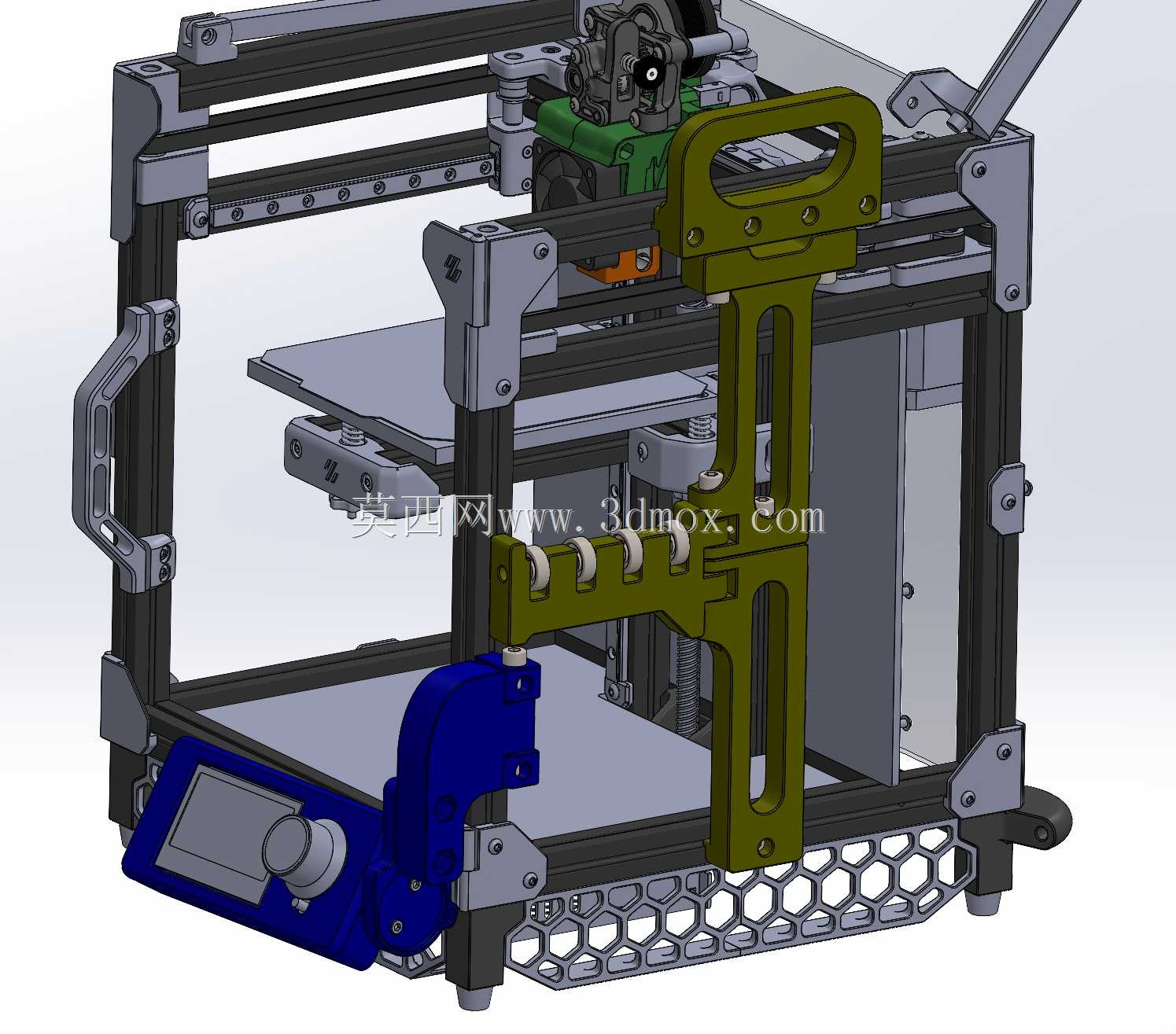

　　这套折叠式线轴吊装把手结构，正是针对小型便携3D打印机的外出携带场景做的定向优化，核心设计逻辑是将设备搬运所需的握持把手与耗材线轴支撑结构做功能集成，在不额外增加设备外凸安装结构的前提下，同时满足握持搬运、耗材支撑两个核心需求。结构整体采用与原机框架适配的安装点位，直接固定在Voron 0.1机型的铝型材框架侧部，不需要对原机框架做打孔、切削等破坏性改装，所有安装孔位与原机型材的T型槽尺寸完全匹配，使用常规的T型螺母与内六角螺丝即可完成装配，普通用户参照装配关系即可完成安装，不需要额外定制加工连接件。

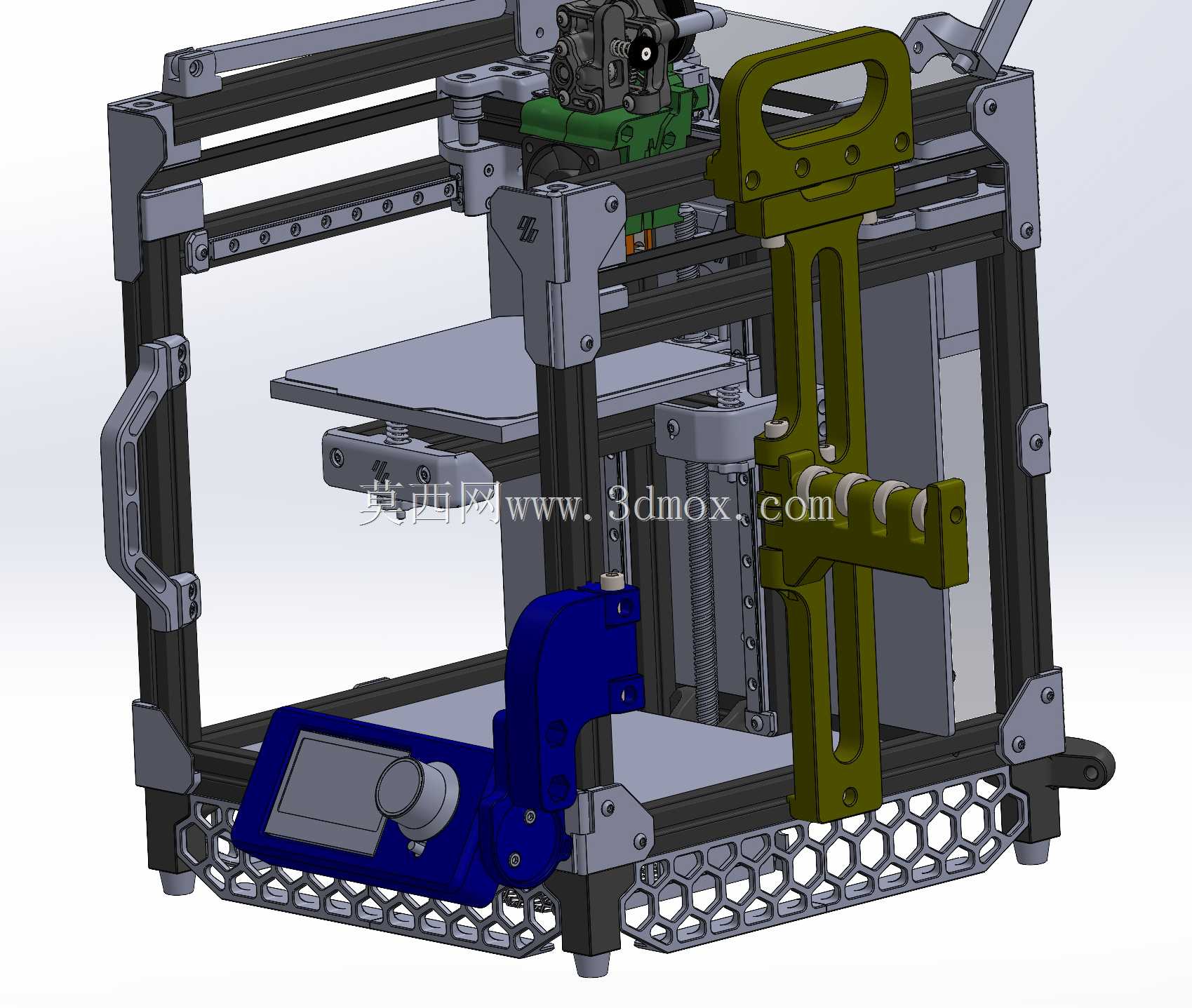

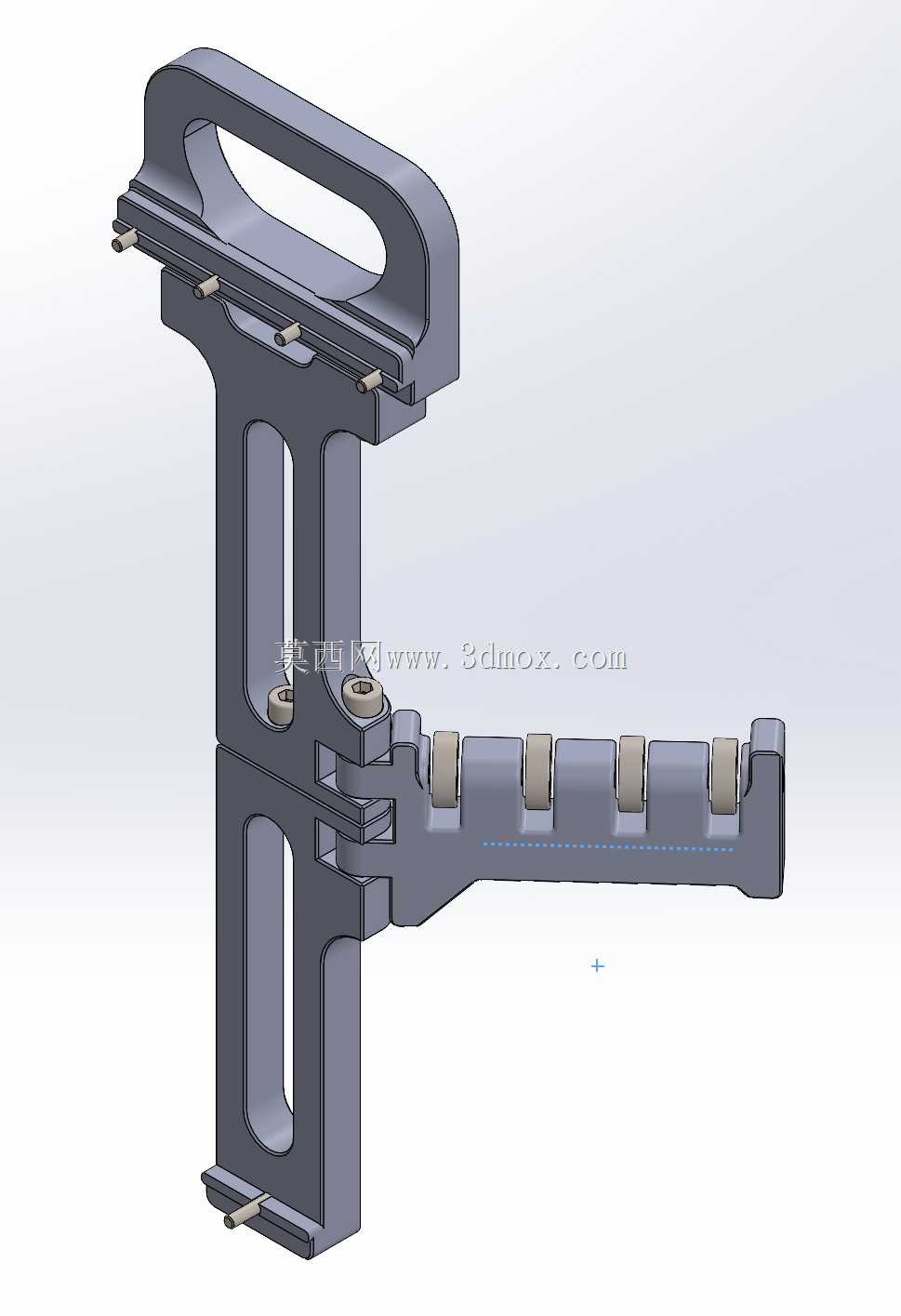

　　结构的折叠功能通过铰接副实现，非使用状态下，线轴支撑臂可以完全贴合在把手主体内侧，整体结构的外轮廓与设备侧部平面齐平，不会突出原机的六边形蜂窝底板的外边界，收纳状态下整体厚度不超过30mm，完全不会增加设备的收纳尺寸，放入常规的设备便携包时不会出现卡滞、剐蹭的问题。需要挂载耗材线轴时，只需要将支撑臂绕铰接轴翻转至水平锁止位置，支撑臂端部的限位卡头可以自动卡入把手主体的定位槽内，不需要额外的锁止紧固件即可形成稳定的支撑结构，支撑臂的承载能力经过结构校核，可以稳定挂载1kg标准重量的PLA、ABS、PETG等常规FDM打印耗材，打印过程中耗材抽拉的拉力不会导致支撑臂出现晃动、下垂的问题，完全可以满足常规打印的耗材进给稳定性要求。

　　把手部分的握持轮廓做了人机工程优化，握持区域的弧度贴合成年人手掌的自然弯曲形态，边缘全部做了R3以上的圆角处理，搬运设备时手掌受力均匀，不会出现硌手的问题，把手主体的结构厚度做了等强度优化，在保证整体重量控制在150g以内的前提下，提举整台装满耗材的Voron 0.1机型时不会出现结构变形、断裂的问题，安全系数达到2.5以上，完全满足日常搬运的强度要求。

　　从安装边界来看，整套结构安装在设备侧部的铝型材上，不会与设备的Z轴传动结构、挤出机运动路径、显示屏操作区域产生干涉，折叠状态下支撑臂的位置完全避开了设备的运动部件，不会影响打印过程中X、Y、Z轴的全行程运动，也不会遮挡显示屏的操作视角，用户在设备正面操作时完全不会受到该结构的影响。支撑臂展开后，线轴的挂载位置与原机挤出机的进料口形成合理的进料角度，耗材从线轴抽出后可以顺畅进入挤出机的进料口，不会出现过大的折弯阻力，避免了因为进料阻力过大导致的打印断料、进料打滑等问题，线轴的转动空间预留充足，1kg标准耗材线轴安装后转动过程中不会与设备框架、把手结构产生摩擦，耗材抽拉过程顺畅无卡滞。

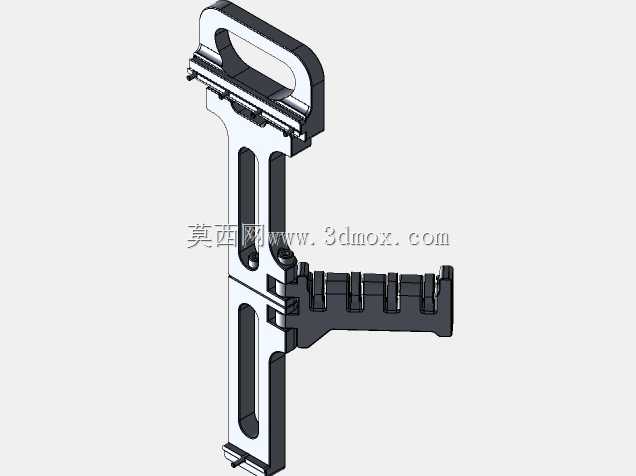

　　结构的细节处理上，铰接位置采用了间隙配合设计，转动过程无旷量也不会出现卡滞，反复折叠的使用寿命经过验证可以达到万次以上，完全满足日常使用的折叠频次要求。定位锁止结构采用了弹性卡接设计，展开和折叠时只需要施加轻微的按压力即可完成锁止与解锁，不需要额外操作锁扣零件，使用过程便捷高效。整体结构的零件拆分符合3D打印的工艺要求，所有零件均采用无支撑打印设计，打印过程中不需要添加支撑结构，打印完成后只需要简单去除打印层纹即可直接装配，不需要额外的后处理工序，用户自行打印制作的门槛极低。

　　在外出参展、上门安装调试、现场服务等应用场景下，这套结构可以让用户不需要单独收纳线轴支架，设备整体可以直接放入便携包中携带，到达现场后只需要翻开支撑臂挂载耗材即可开始打印作业，大幅减少了外出携带的配件数量，也避免了小配件丢失的问题。日常桌面放置使用时，也可以将支撑臂保持展开状态作为常规的线轴支架使用，不需要额外配置外置线轴架，减少了桌面占用空间，整体集成度远高于常规的独立外置线轴支架方案。
