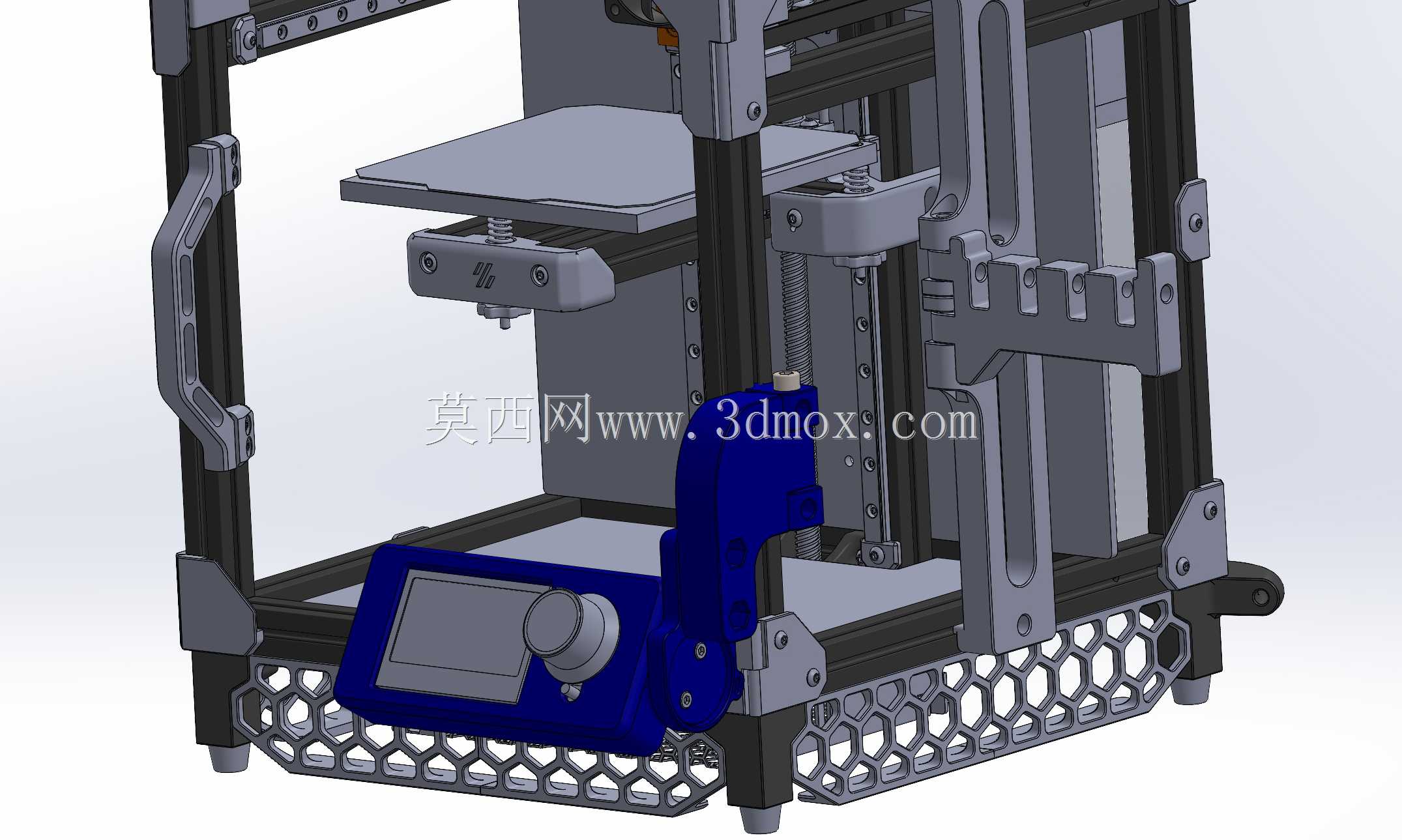

Voron0系列3D打印机12864屏可调安装支架

　　这套适配Voron v0.x框架的12864显示屏安装组件，核心服务于桌面级FDM 3D打印机的人机交互场景，解决原厂屏幕安装位置固定、操作视角受限、走线杂乱的实际使用痛点。日常打印作业中，操作人员需要频繁通过屏幕查看喷头温度、热床温度、打印进度、剩余时长，还要手动操作调平、进退料、启停打印等功能，固定角度的屏幕在不同站立、坐姿操作场景下，很容易出现反光、视角偏差导致的参数误读，这套支架的可调角度结构就是针对这类实际使用问题设计的。

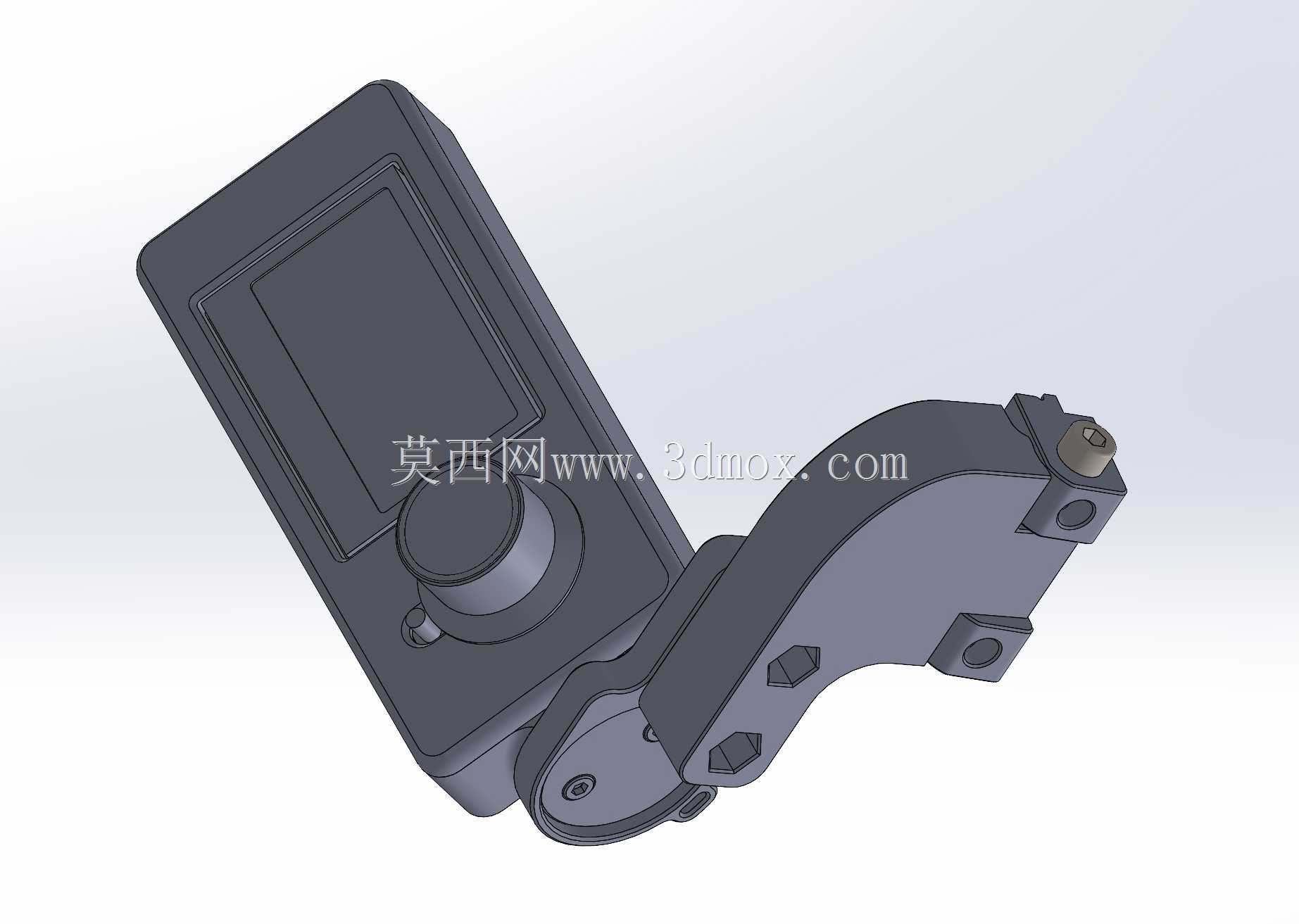

　　从结构设计逻辑来看，组件直接依托Voron0系列设备通用的2020铝型材框架作为安装基准，不需要对原有设备的框架型材做打孔、裁切等二次加工，所有安装点位都匹配型材的标准槽口尺寸，安装时只需要通过配套的T型螺母和内六角螺丝就能完成固定，不会破坏原有设备的结构强度，也不会和框架上已有的运动组件、走线槽产生位置干涉。支架的铰链结构做了阻尼限位设计，调整角度时可以在0到60度的俯仰范围内任意悬停，不会出现屏幕自重下滑的问题，不管是设备放置在桌面低位操作人员站立操作，还是放置在置物架高位坐姿操作，都能把屏幕调整到无反光、清晰可视的角度。

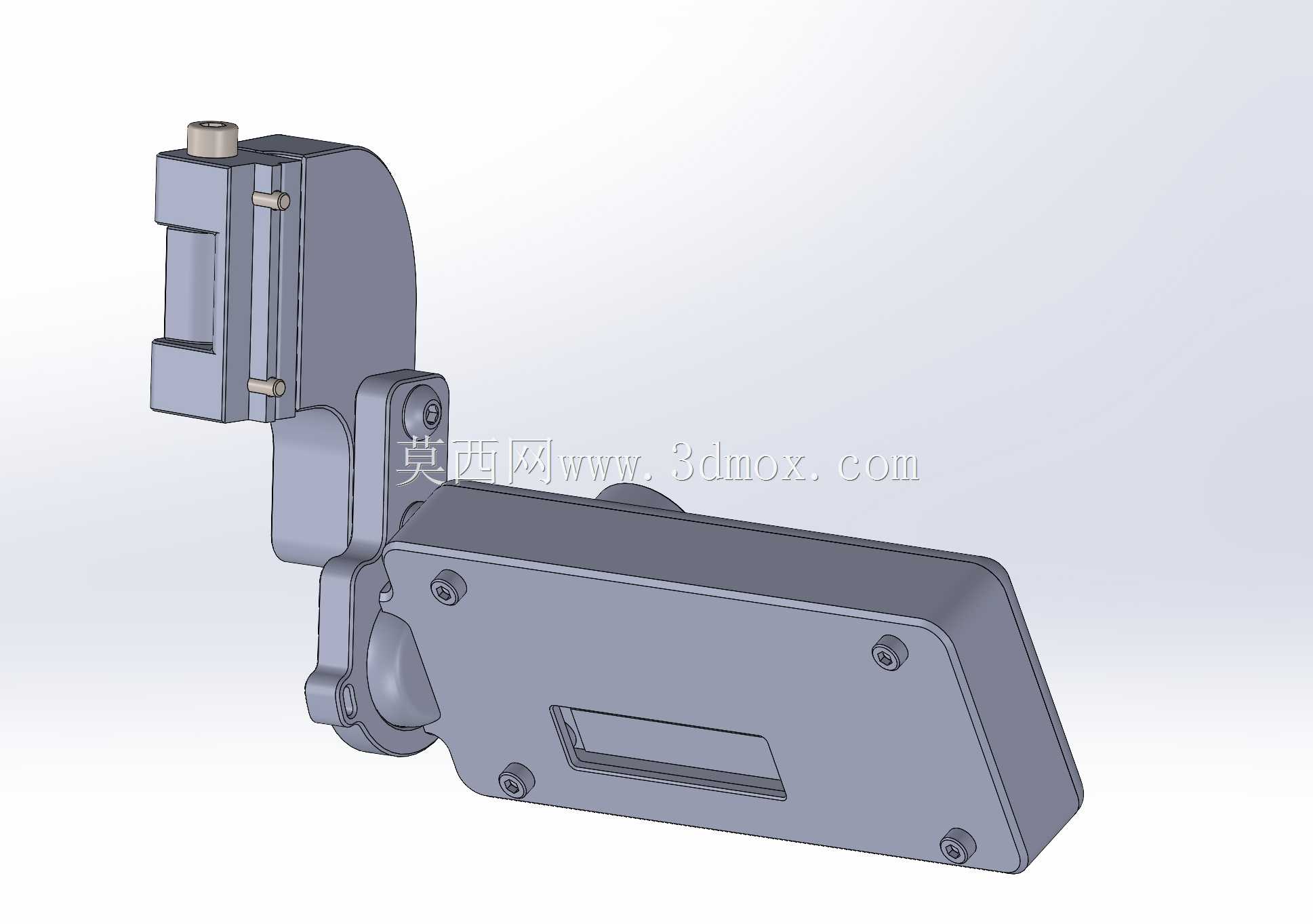

　　屏幕安装位完全匹配Fysetc Mini 12864显示屏的外形尺寸，预留的安装孔位和屏幕PCB板的固定孔一一对应，安装时不需要额外打磨或者修改屏幕外壳，屏幕嵌入后四周的间隙控制在0.2mm以内，既不会出现晃动异响，也不会因为过盈配合挤压屏幕PCB导致元器件虚焊。支架底部预留了走线缺口，屏幕的排线可以顺着铝型材的槽口隐藏布置，不会外露到设备运动区域，避免Z轴上下运动、打印平台移动时剐蹭排线导致的接触不良、信号中断问题。

　　考虑到Voron0系列设备本身的紧凑设计定位，这套支架的安装边界做了严格的尺寸控制，安装完成后整体突出型材框架前侧的距离不超过45mm，不会额外占用过多桌面空间，也不会和设备前侧的打印平台运动路径产生干涉，平台移动到最前侧的极限位置时，和支架后侧的安全间隙保留了5mm以上，完全规避运动碰撞的风险。支架的开合结构还支持屏幕组件整体向外翻开，日常维护设备主板、调整框架内部张紧轮、整理内部走线时，不需要完全拆卸屏幕，只需要翻开支架就能获得足够的操作空间，减少维护时的拆装工作量。

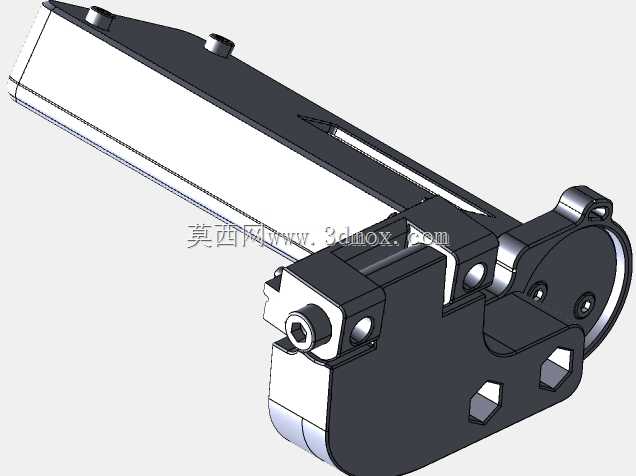

　　结构细节上，支架和型材连接的基座部分做了加强筋设计，长期使用不会因为频繁调整角度出现连接部位开裂的问题，铰链的转动轴采用了和铝型材框架同规格的金属紧固件，耐磨性能远优于纯塑料转轴，经过上千次角度调整也不会出现松旷、阻尼失效的问题。屏幕安装位的四周做了1.5mm的围边，能够对屏幕的边缘起到防护作用，日常移动设备、意外磕碰时不会直接撞击到屏幕玻璃或者PCB边角，降低屏幕损坏的概率。

　　实际使用场景中，这套支架除了满足基础的屏幕固定需求，还适配Voron0系列设备常见的前侧封闭面板安装，支架翻开的角度不会和亚克力、PC材质的封闭门产生干涉，关闭设备封闭门时屏幕刚好处于门体内侧的预留空间内，不会影响封闭腔体的保温效果，对于打印ABS、ASA这类需要恒温腔体的工程材料场景非常友好，不会因为安装支架破坏设备的封闭性能。
