十字轴式万向联轴器结构三维设计

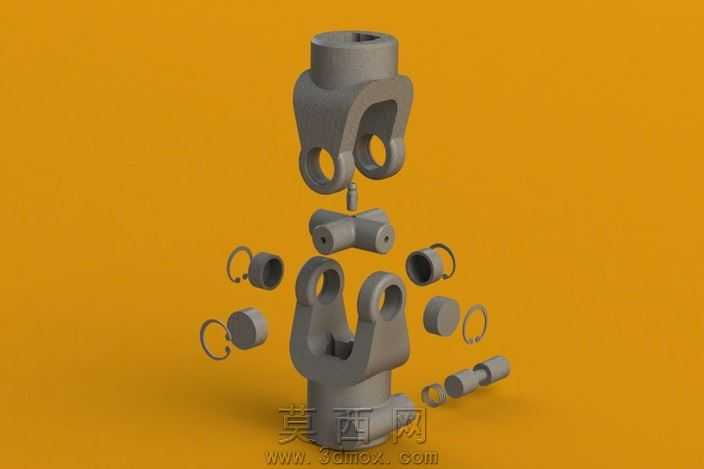

本作品为十字轴式万向联轴器的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分各个独立构件再完成整体装配约束。首先构建两端的轴叉主体，轴叉部分采用拉伸凸台命令生成基础柱体结构，上端的内花键孔通过旋转切除结合阵列命令完成齿形轮廓的构建，保证孔位与外接传动轴的配合精度；轴叉的分叉耳板通过对称拉伸生成，耳板上的销孔采用同轴心约束定位，确保与十字轴的装配同轴度。中间的十字轴构件采用多半径圆角过渡处理，避免应力集中，十字轴的四个轴颈分别与两端轴叉的耳板孔形成铰接配合，装配时添加同轴心与重合约束，保留铰接转动的自由度，还原万向联轴器可实现变角度扭矩传递的运动特性。渲染环节采用哑光金属材质模拟合金结构钢的质感，调整材质的粗糙度与反射参数，还原金属零件表面的细微磨砂质感，场景采用暖橙色纯色背景突出零件主体，添加柔和的环境光与定向光源，在零件下方投射自然的软阴影，增强模型的立体感与真实感。结构设计上还原了万向联轴器的核心传动特性，可实现两轴不在同一轴线、存在轴线夹角情况下的连续回转，可靠传递扭矩与运动，各铰接部位的间隙设置符合实际机械装配的公差要求，既保证转动灵活性又避免过大旷量。整体模型的细节处理到位，轴叉外侧的定位凸台、十字轴轴颈的退刀槽等细微结构都完整还原，装配关系符合机械设计规范，可用于机械原理演示、传动结构虚拟装配验证等场景，建模过程中对对称结构采用镜像特征命令提升建模效率，所有特征参数均可编辑调整，方便后续根据不同传动扭矩需求修改轴径、叉体厚度等关键尺寸。
