多层组合式健身哑铃杠铃收纳架

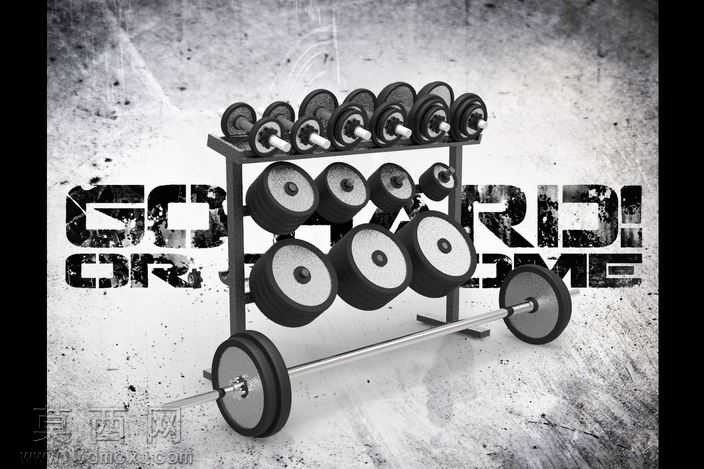

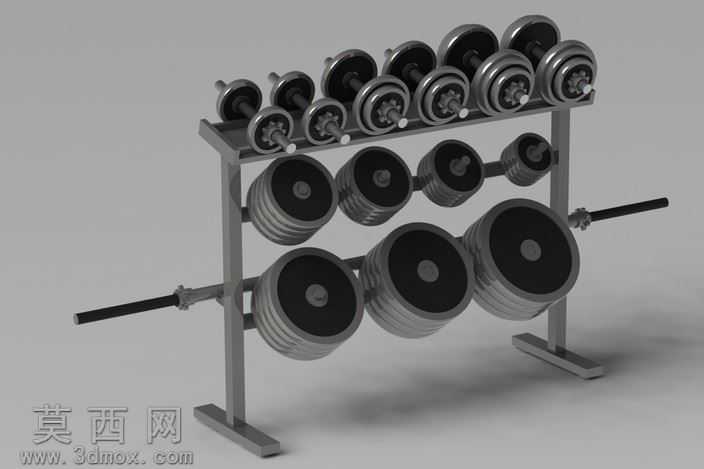

本作品为面向商用健身场景设计的多层组合式力量训练器械收纳架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循健身器材的人体工程学尺寸规范，对架体各层的承载高度、取放间距进行了精准设定。建模阶段首先完成底部支撑脚的结构设计，采用加宽式平底支撑结构，增大架体与地面的接触面积，保障满载状态下的结构稳定性，避免取放器械时架体出现侧翻风险；主体支撑立柱采用矩形截面型材结构，通过拉伸特征完成立柱主体建模，对立柱与各层置物横梁的连接部位做了加厚处理，模拟实际焊接工艺的连接强度，避免长期承重出现结构变形。架体共设置三层置物结构，最上层为哑铃放置区，设计了多组适配不同重量哑铃的定位卡槽，卡槽采用圆弧过渡结构，既可以固定哑铃避免滚动滑落，也能减少哑铃杆与架体的硬接触磨损；中间层为小规格杠铃片及短杆收纳区，设置了横向穿杆结构，可将小重量杠铃片串接放置，同时预留短杠铃杆的放置位；最下层为大重量杠铃片及长杠铃杆放置区，设计了向外延伸的承托结构，适配大直径杠铃片的放置尺寸，同时设置杠铃杆限位卡座，可将穿装好杠铃片的长杠铃直接架设在架体上，方便训练者直接取用。材质渲染阶段，架体主体采用哑光磨砂金属材质，还原钢制健身器材的真实质感，对金属表面做了细微的颗粒纹理处理，模拟器材表面的喷塑工艺效果；哑铃与杠铃的配重片采用黑色橡胶包裹金属的分层材质，边缘处做了金属包边的质感区分，杠铃杆采用镀铬亮面金属材质，还原健身杠铃杆的防滑纹理与金属光泽；场景渲染采用柔和的影棚布光，通过多角度光源突出架体的结构层次与金属材质的反光特性，阴影部分做了柔化处理，清晰展现各部件的结构细节。整体设计兼顾收纳容量与取放便利性，结构布局合理，可同时收纳多组不同重量的哑铃、杠铃及配套配重片，有效规整健身区域的器械摆放，提升空间利用率。
