六自由度关节式模拟机械臂结构设计

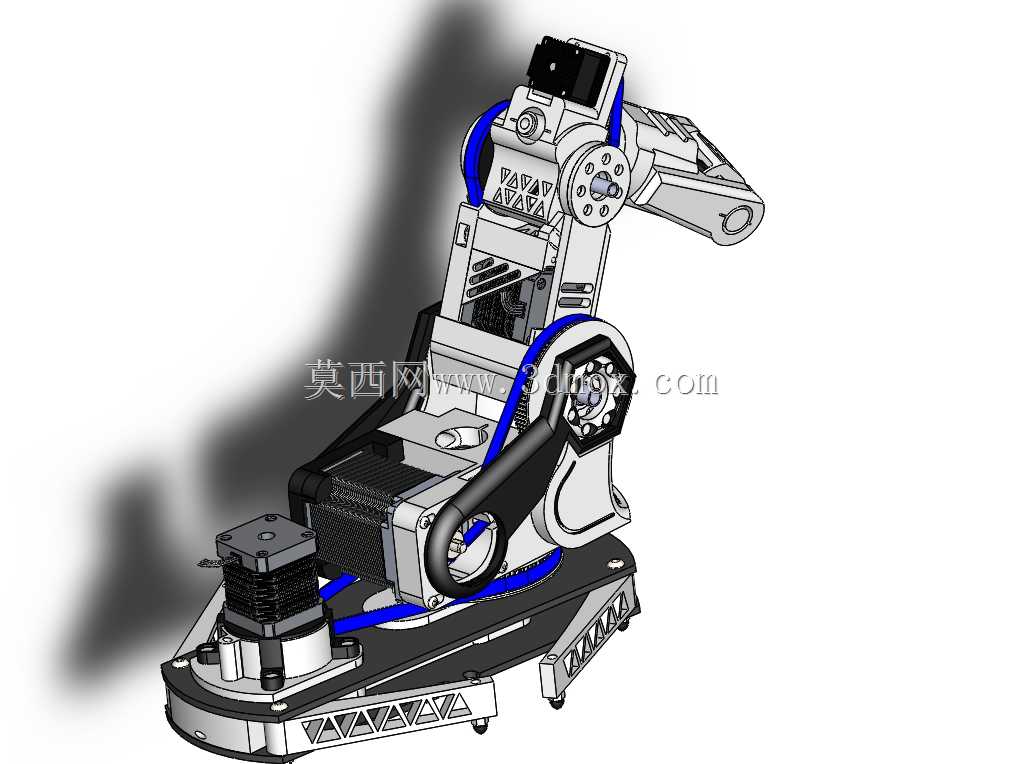

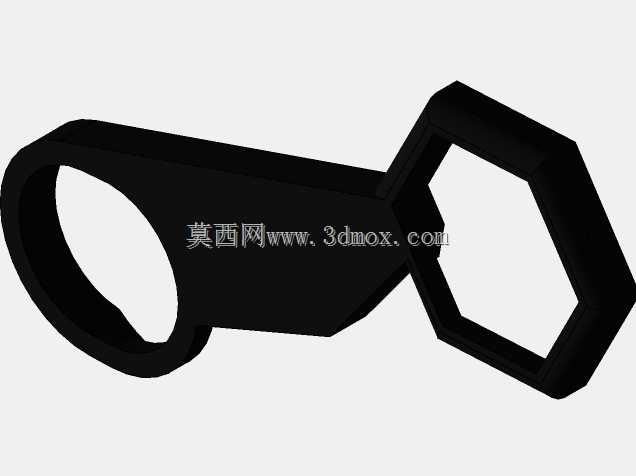

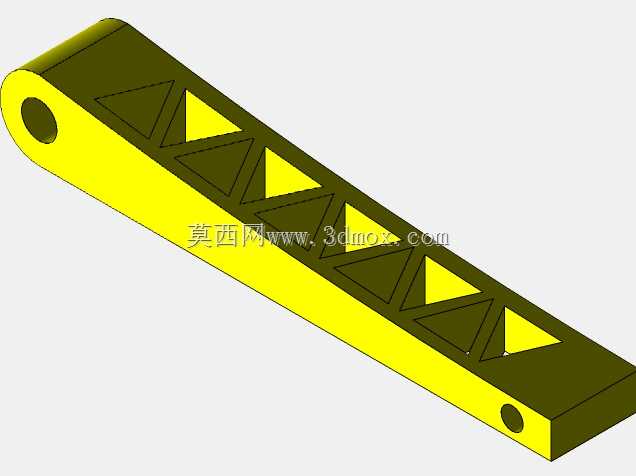

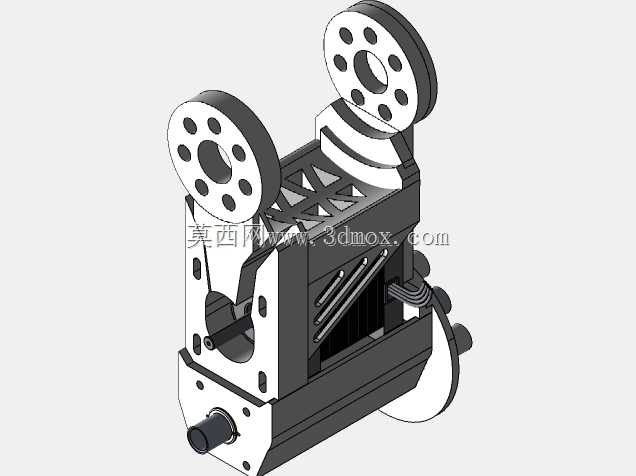

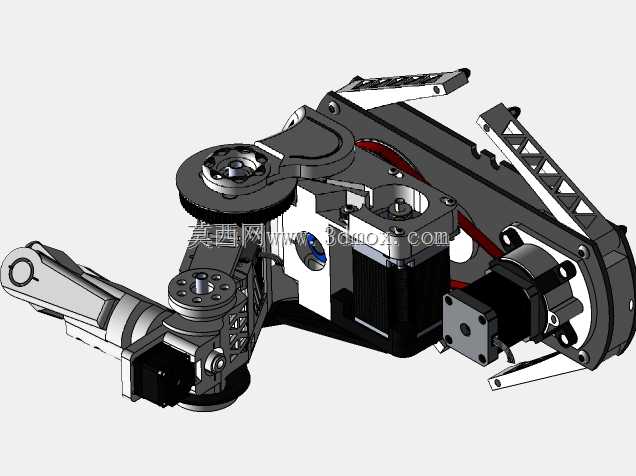

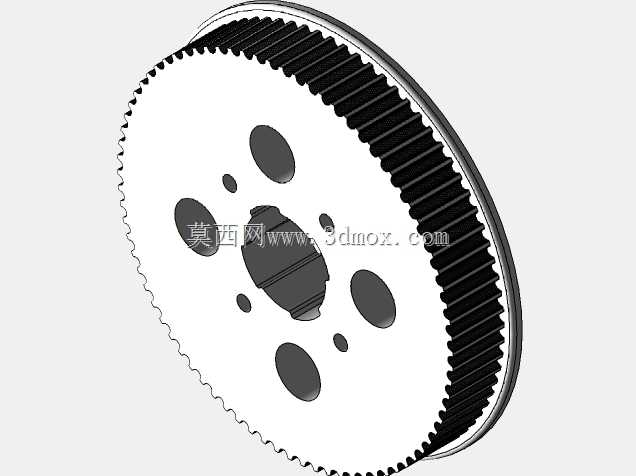

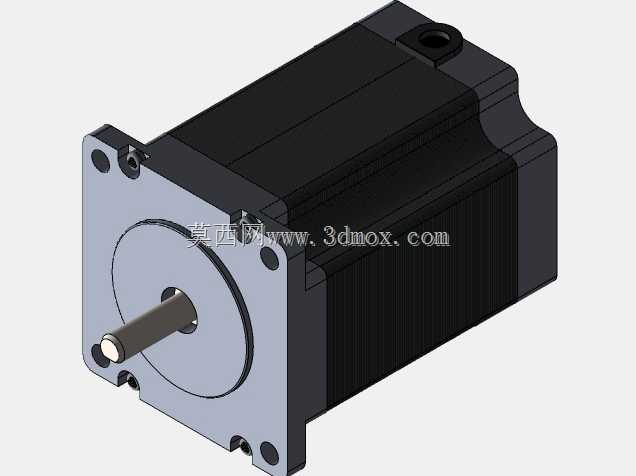

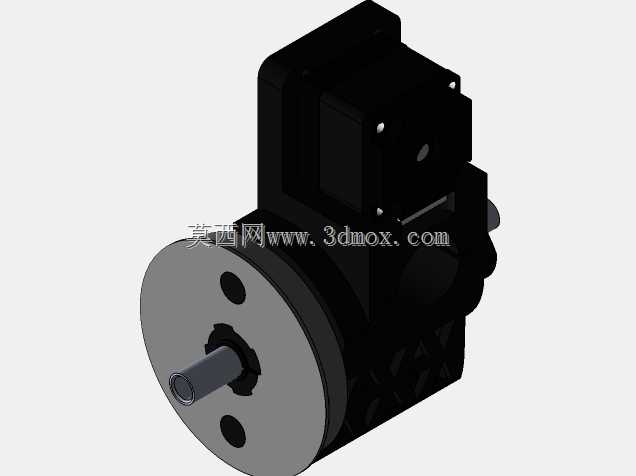

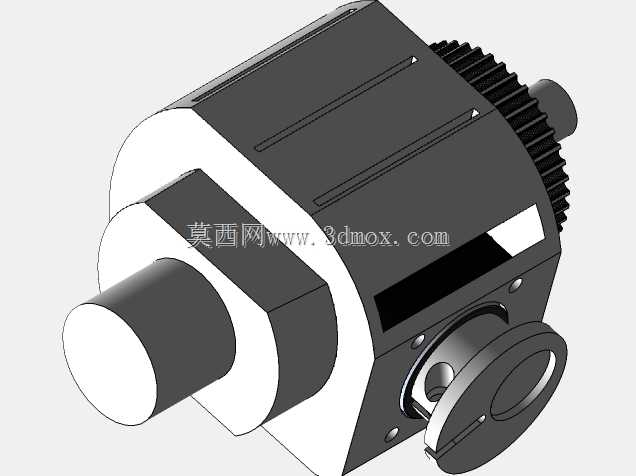

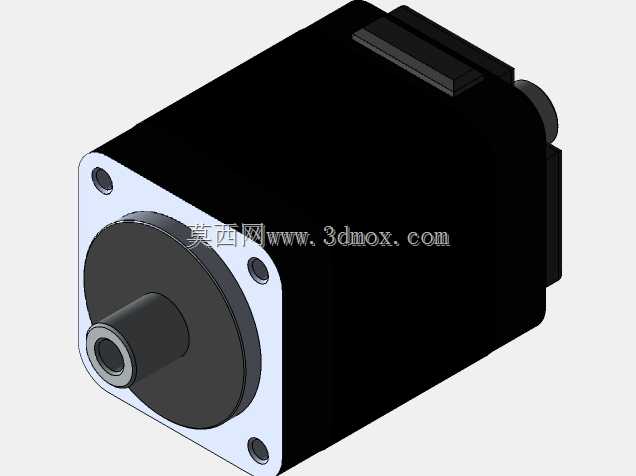

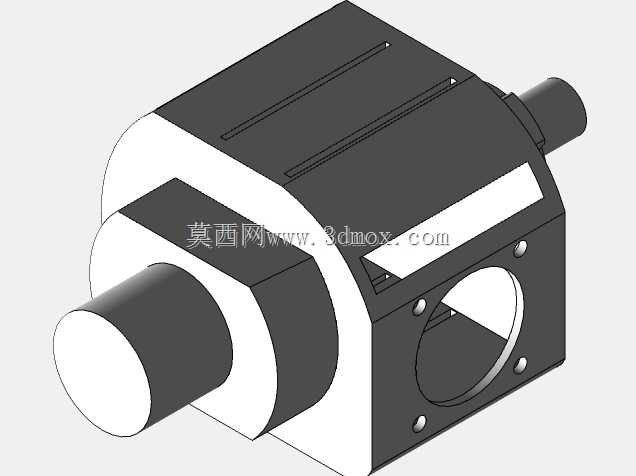

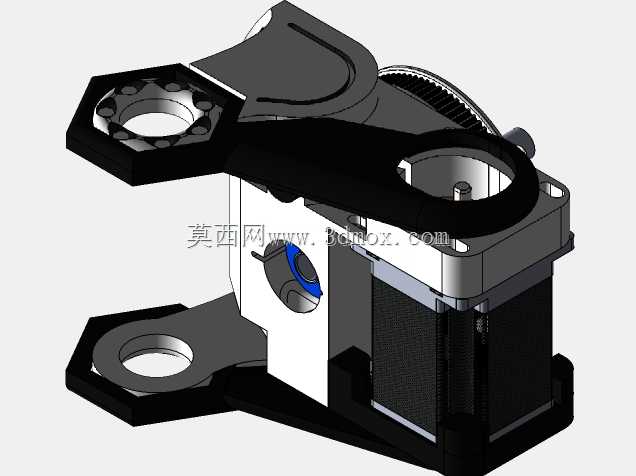

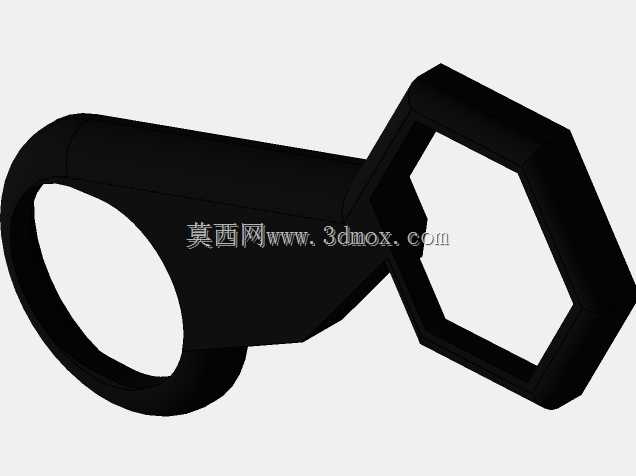

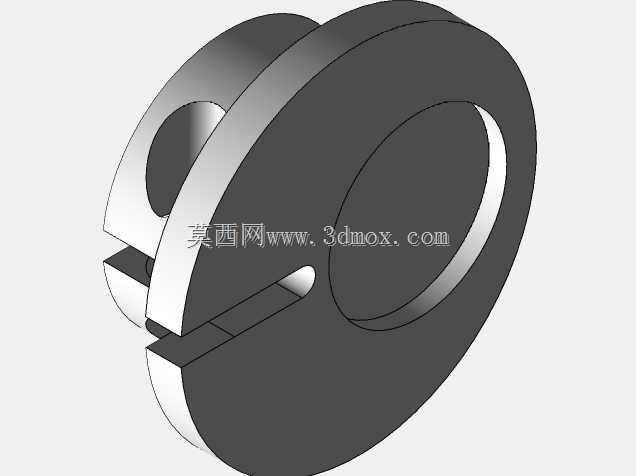

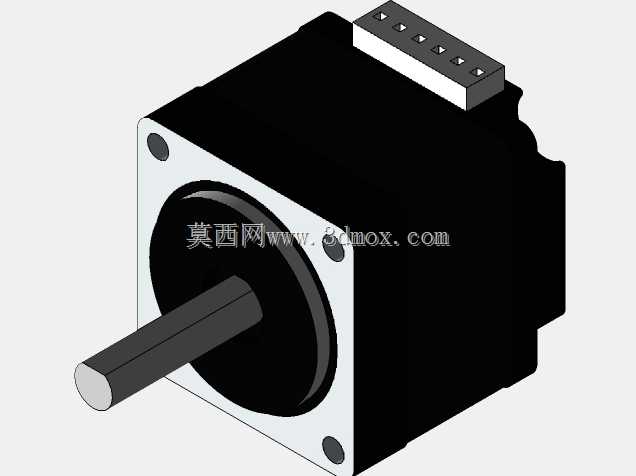

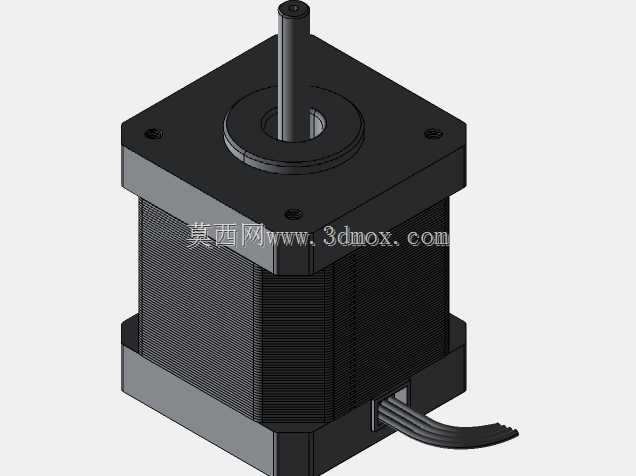

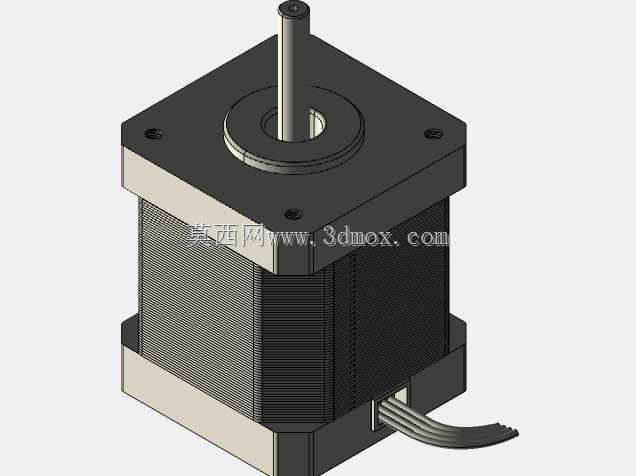

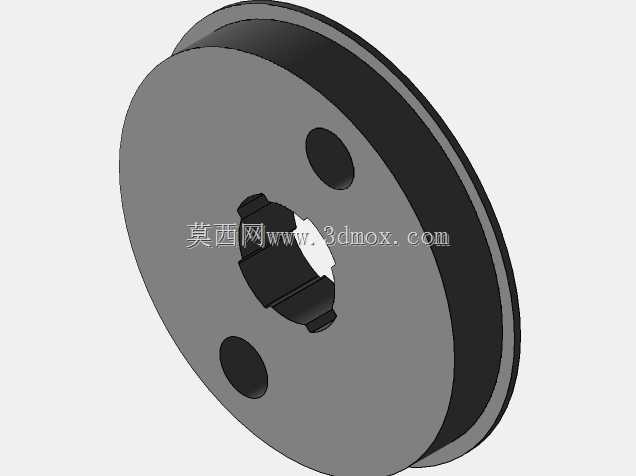

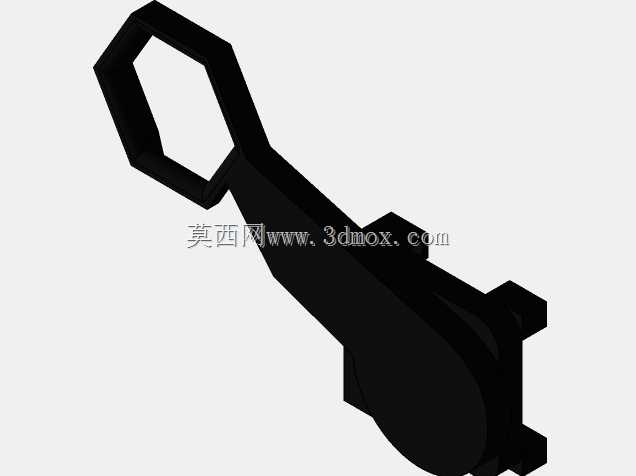

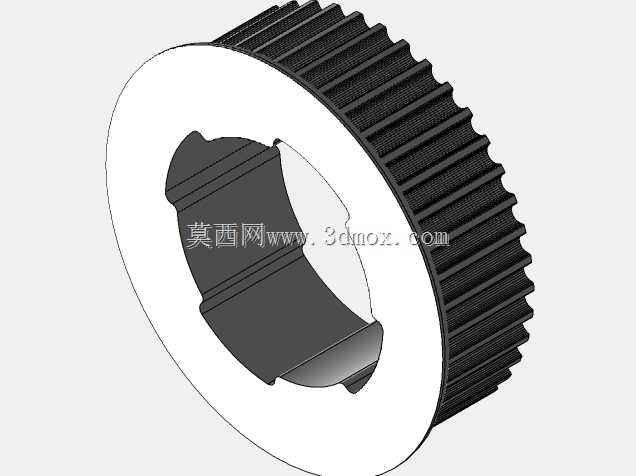

　　这款六自由度关节式机械结构，核心定位覆盖工业自动化产线模拟调试、职业技能实训教学、机器人运动算法验证三类核心场景，在实际工程应用中，既可以作为小型装配工位的执行载体完成电子元器件插接、小尺寸零部件转运、涂胶轨迹模拟等作业，也能在教学场景中为学员提供机械结构拆装、运动路径规划、关节参数调试的实体参照，还可作为算法验证平台支撑逆运动学解算、多轴协同运动、轨迹平滑优化等方向的研究测试。从结构功能特性来看，整机采用串联关节布局，六个旋转关节分别对应腰座回转、大臂俯仰、小臂俯仰、腕部旋转、腕部摆动、末端法兰回转六个运动维度，各关节的传动路径均做了走线集成设计，动力线缆与信号线缆沿臂身内部的走线槽排布，避免运动过程中线缆与外部结构产生剐蹭干涉，

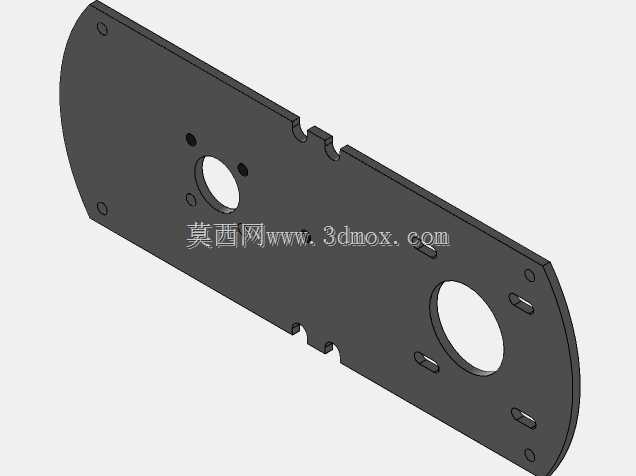

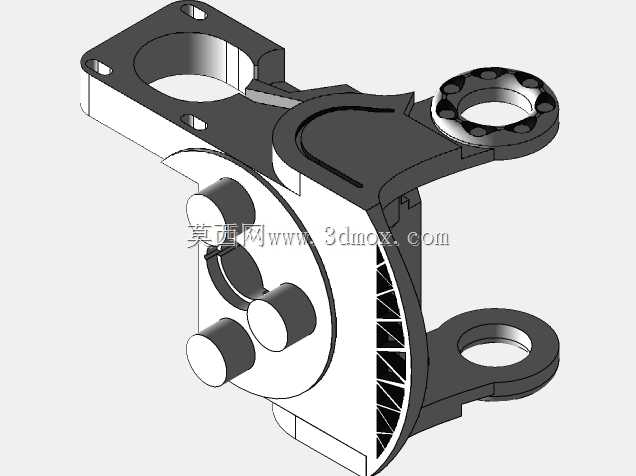

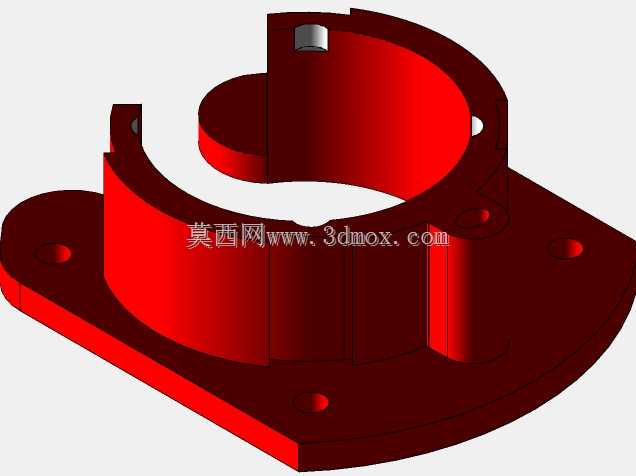

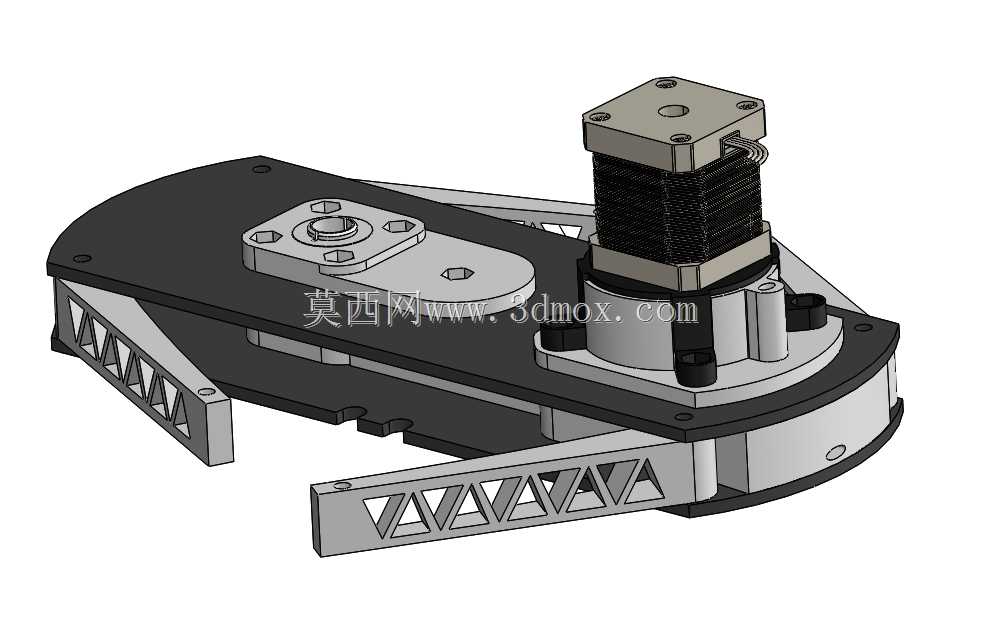

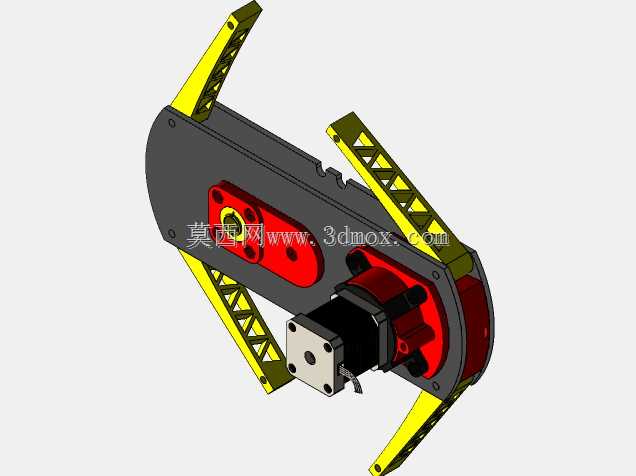

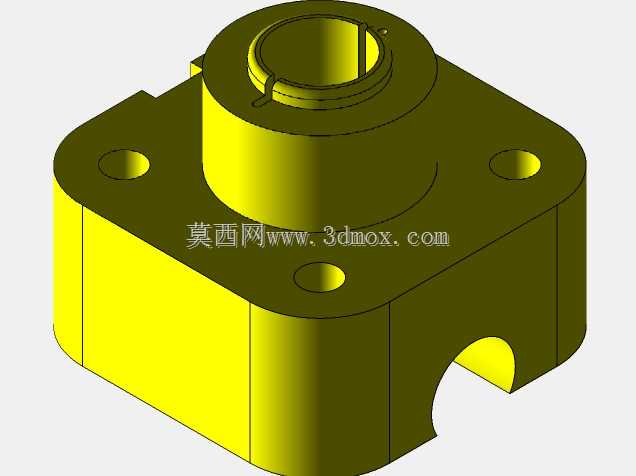

　　同时臂身的镂空减重结构在保证结构刚性的前提下降低了运动惯量，提升关节动态响应速度。底座采用三角形加强筋布局的安装法兰，可直接固定在铝型材工作台或者钢制实训台面上，安装孔位适配行业通用的T型槽间距，不需要额外加工过渡连接板即可完成固定，底座内部预留了驱动模块、控制模块的安装空间，可根据实际需求集成伺服驱动板、通信模块等元器件，不需要额外增设外置电控箱。设计过程中优先考虑了关节运动的无干涉边界，各关节的限位结构采用硬限位与软限位结合的思路，硬限位块嵌入关节壳体内部，不会额外占用臂身外部空间，同时各关节的运动范围做了针对性优化，腰座可实现360度连续回转，大臂俯仰范围覆盖负30度到正120度区间，小臂俯仰范围覆盖负60度到正90度区间，

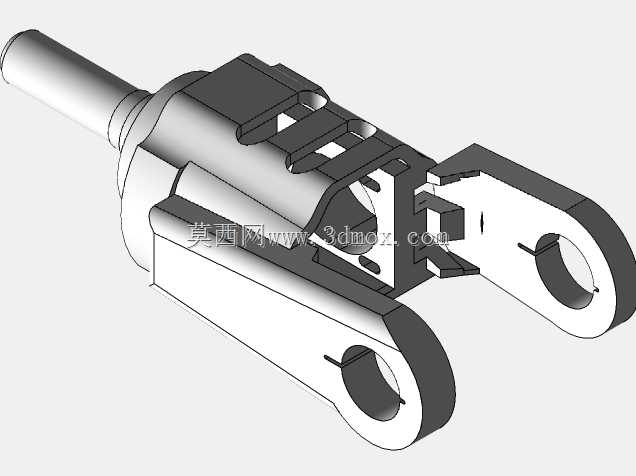

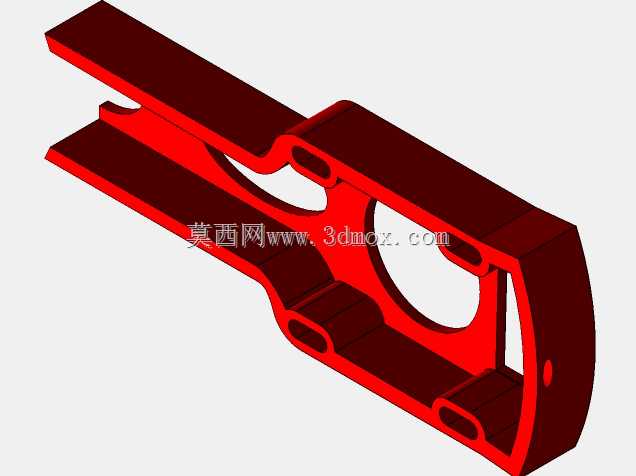

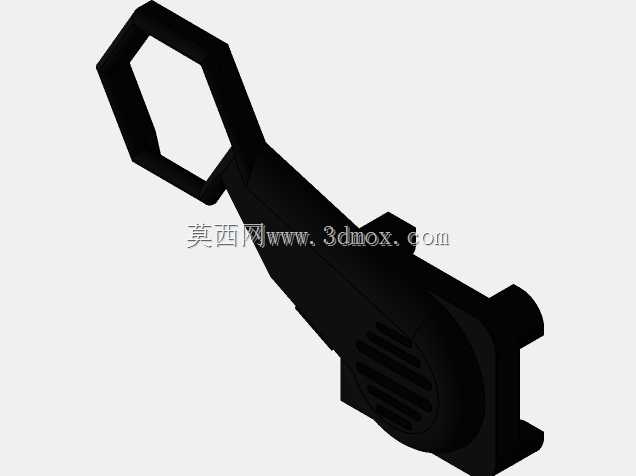

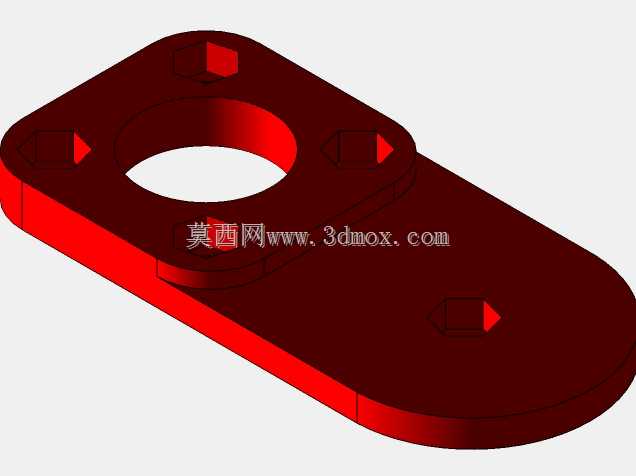

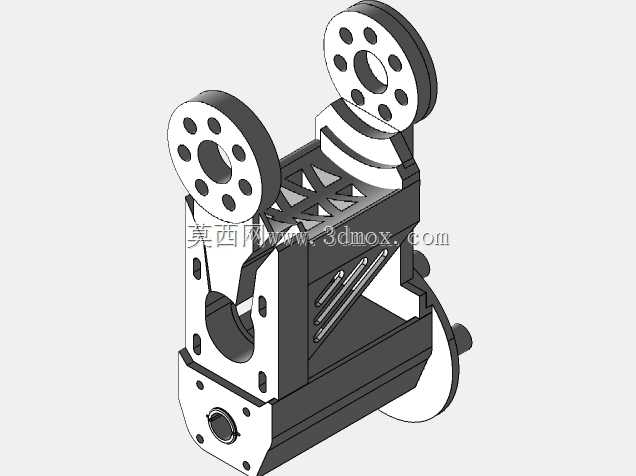

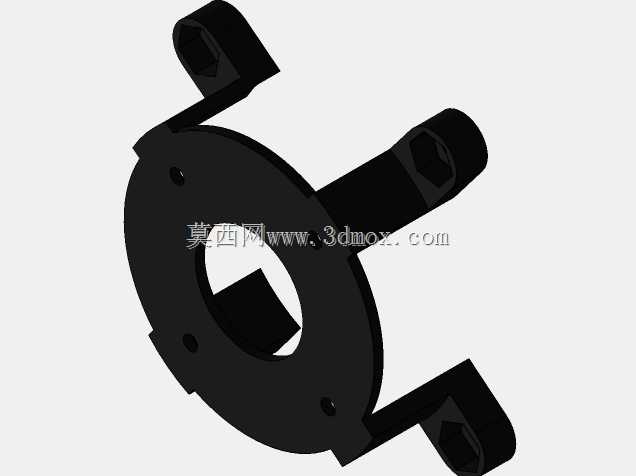

　　腕部三个关节的组合运动可保证末端法兰在工作半径内实现任意姿态的调整，工作半径覆盖从底座中心向外延伸500毫米的球形空间，可满足小型工位的作业覆盖需求。末端法兰采用行业通用的安装接口，可快速适配夹爪、吸盘、焊枪模拟头、涂胶笔等不同类型的末端执行器，接口的定位销孔与螺栓孔尺寸符合通用机械接口标准，更换执行器时不需要重新加工连接法兰，可大幅缩短场景切换的调试周期。臂身的关节连接处采用密封结构设计，可阻挡实训场景中的粉尘、碎屑进入关节传动腔，延长传动部件的使用寿命，同时各关节的壳体均做了圆角过渡处理，避免调试过程中尖锐棱角造成的磕碰损伤。在结构刚性设计上，大臂与小臂的主体采用框架式镂空结构，通过有限元仿真优化了筋条的排布方向，

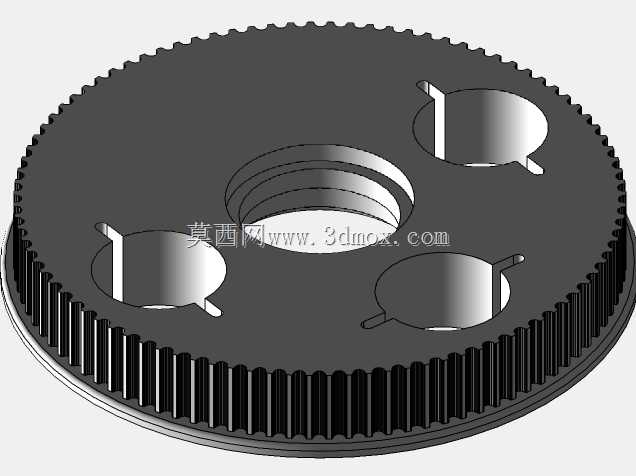

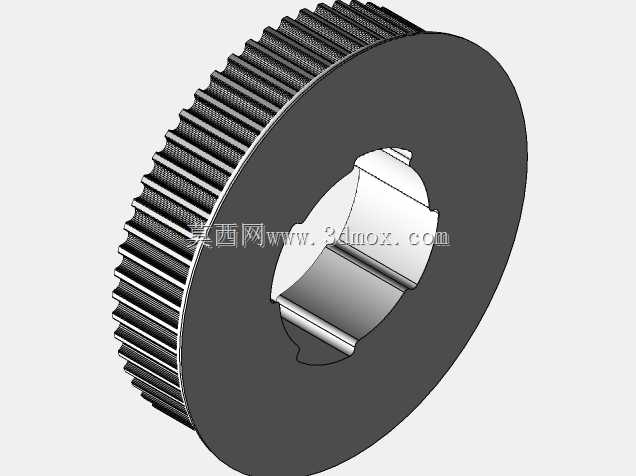

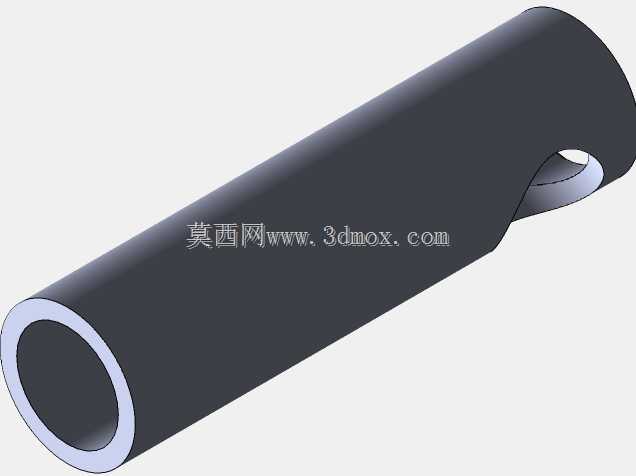

　　在承受5公斤额定末端负载时，臂身末端的形变量控制在0.2毫米以内，可满足模拟装配、轨迹示教等场景的精度要求，同时整体重量控制在合理区间，单人即可完成整机的搬运与安装固定，不需要借助起重设备。各关节的传动副预留了间隙调整结构，长期使用产生传动间隙后，可通过调整锁紧螺母的预紧力消除间隙，恢复运动精度，不需要整体更换关节部件，降低了后期维护成本。从安装边界来看，整机固定后最低高度为280毫米，最大伸展高度为720毫米，底座安装面的最大轮廓尺寸为320毫米乘260毫米，作业过程中臂身运动的最大横向轮廓不超过底座外沿180毫米，不会占用过多的工作台面空间，可在小型实训台、桌面级调试工位上灵活布置。
