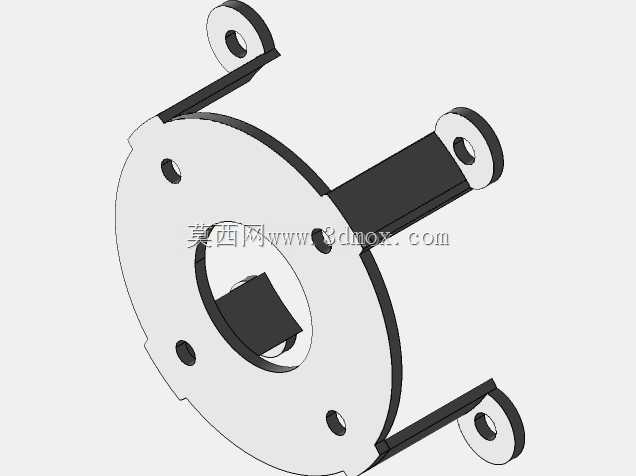

六自由度模拟机械臂底座关节结构

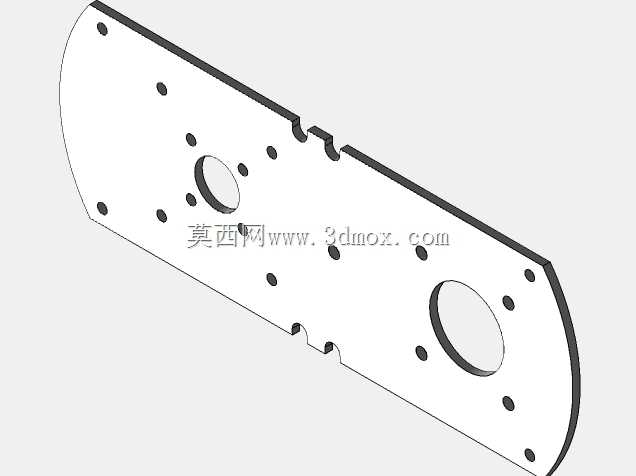

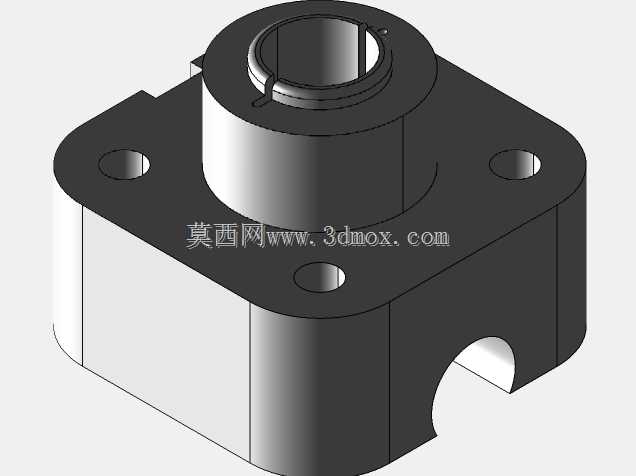

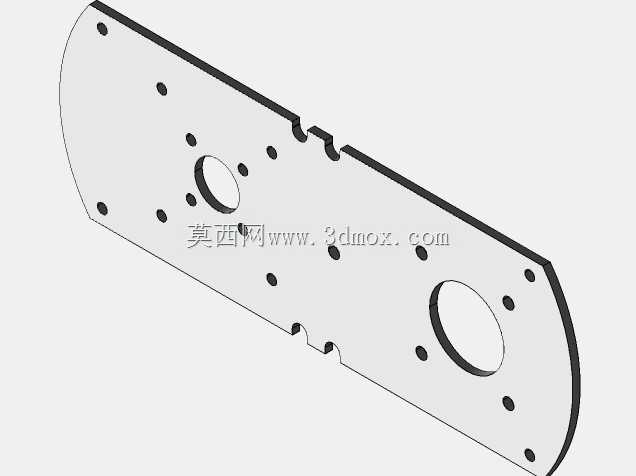

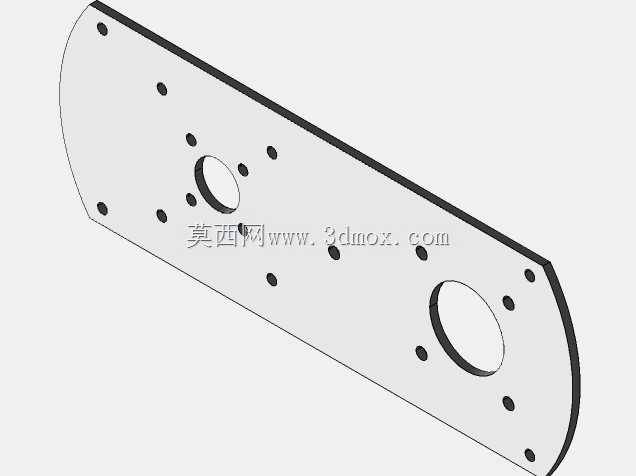

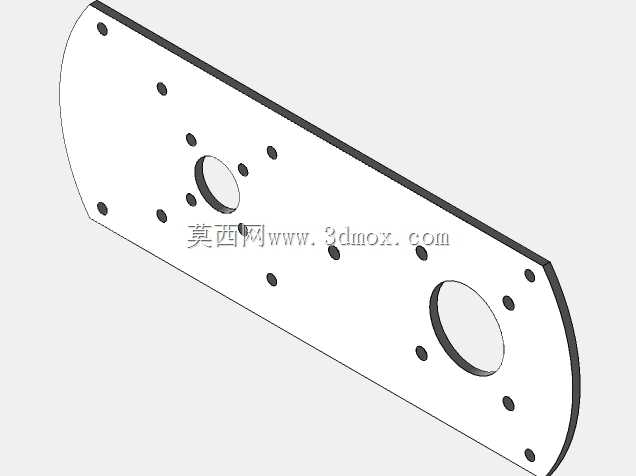

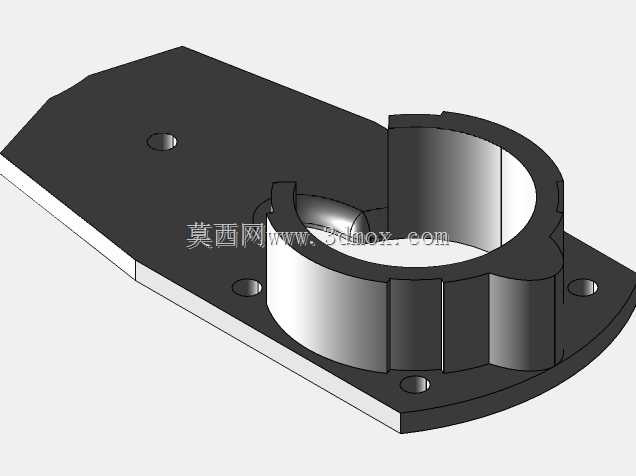

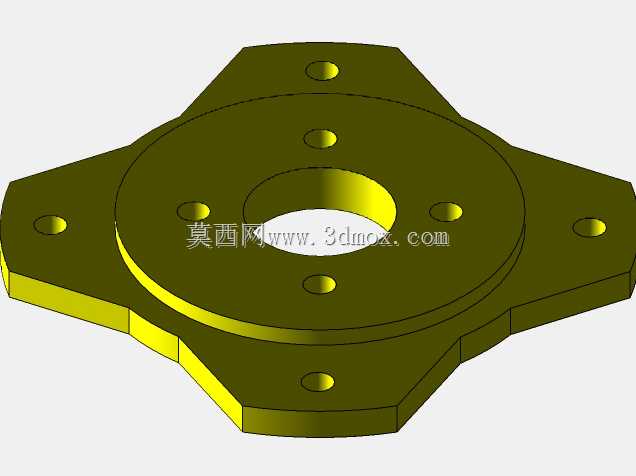

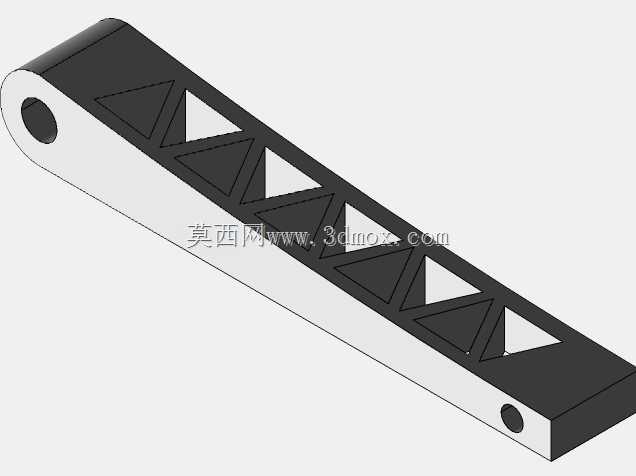

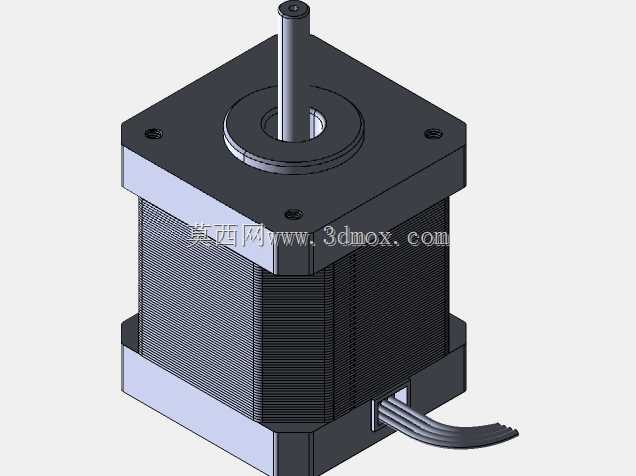

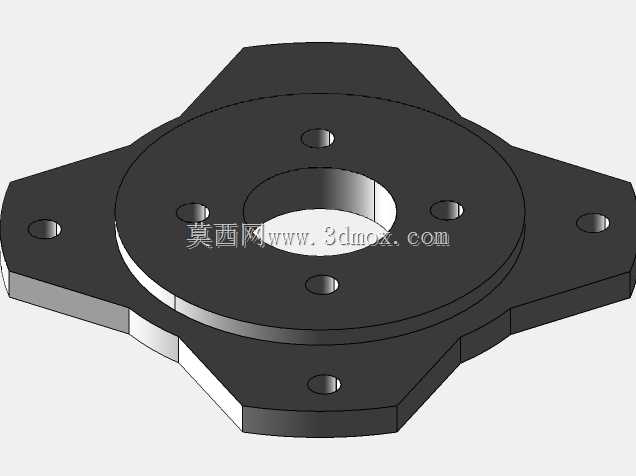

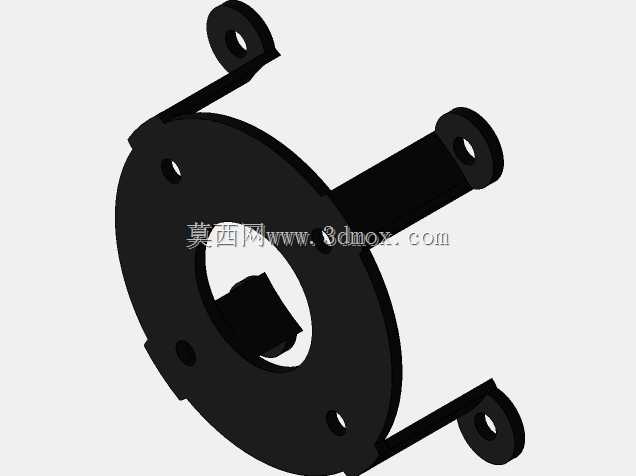

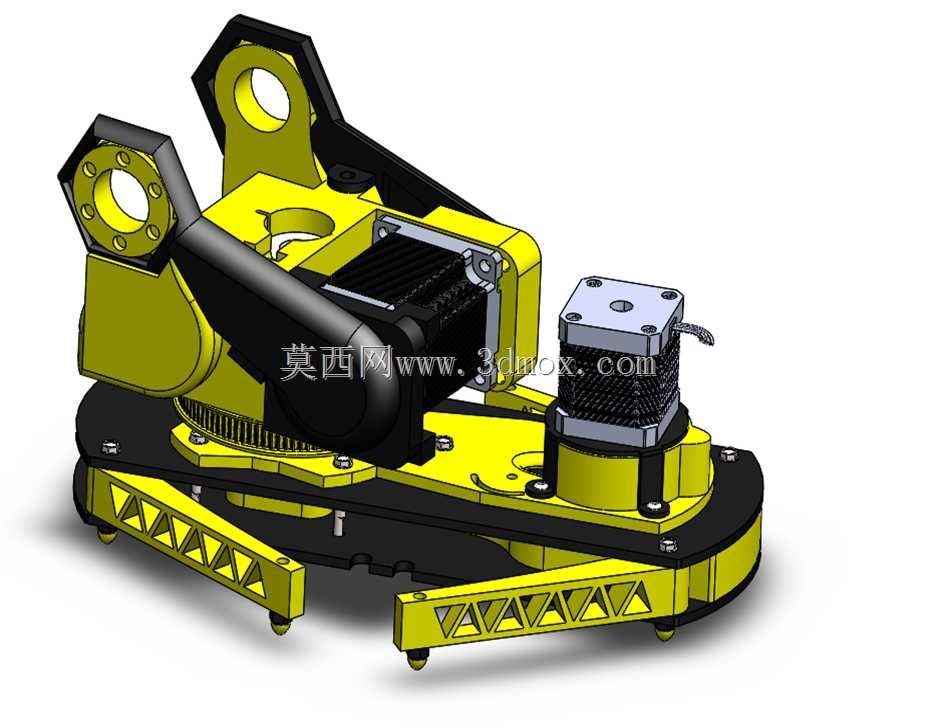

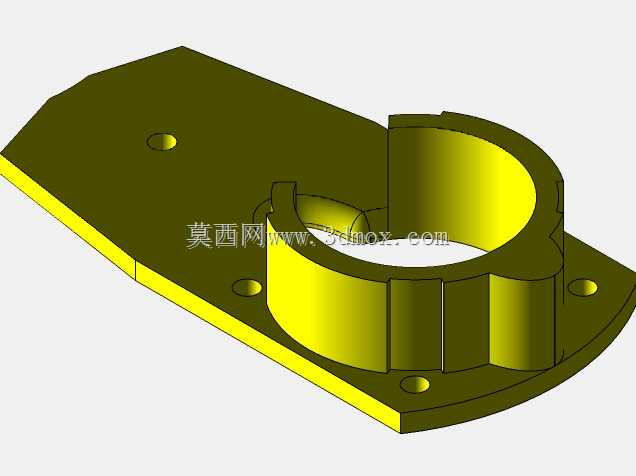

　　这套六自由度模拟机械臂的底座关节结构，主要面向教学演示、小型工位自动化搬运、视觉分拣实验场景使用，可作为桌面级实训设备的核心运动载体，适配电子元件分拣、小型工件上下料、教学实验台运动演示等实际工况，能在有限的桌面安装空间内完成多维度姿态调整，满足小负载工况下的末端位姿控制需求。从结构设计逻辑来看，底座回转支撑采用了带镂空减重的回转支撑结构，底座框架的三角镂空设计并非单纯为了视觉效果，而是在保证结构刚性的前提下尽可能降低底座自重，同时预留了足够的走线空间，关节处的舵机安装位采用沉头孔定位设计，可直接适配标准NEMA规格舵机的安装尺寸，安装孔位的同轴度公差控制在0.1mm以内，避免舵机输出轴受径向力导致的寿命衰减。

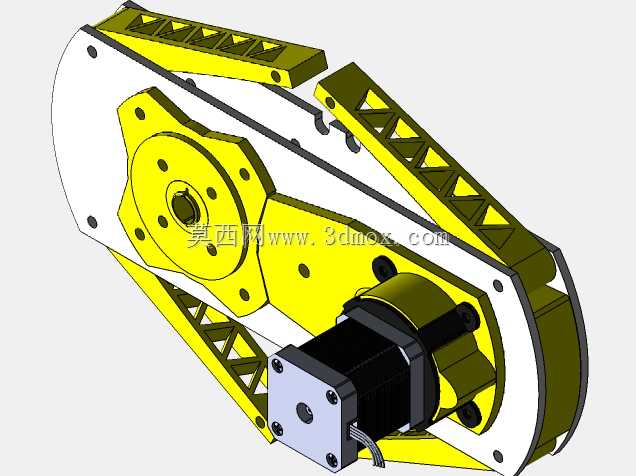

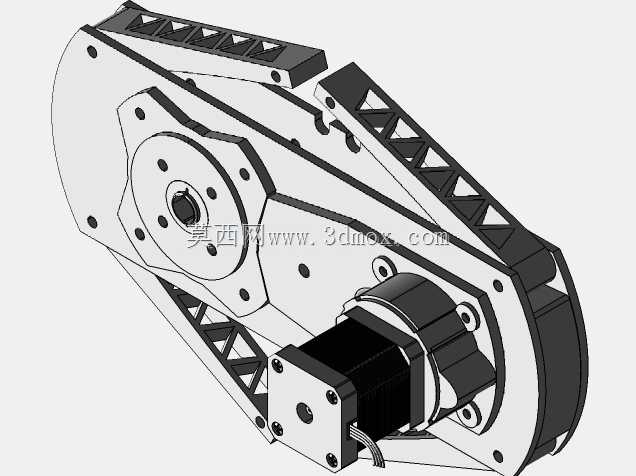

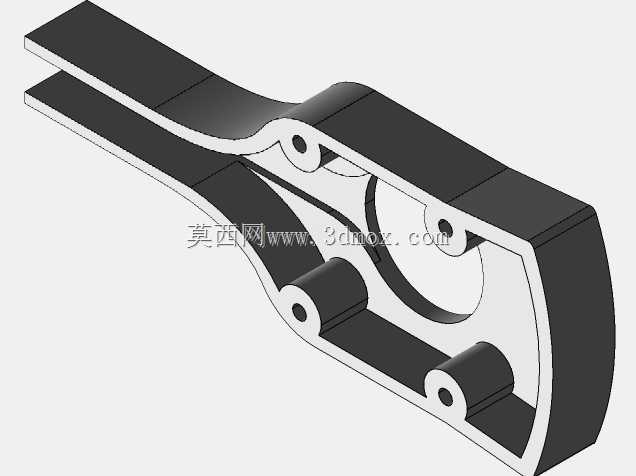

　　底座底部的支撑脚采用可调式接触设计，可适配不同平整度的安装台面，安装边界控制在300mm见方的范围内，整体高度不超过180mm，不需要额外的大型安装基座，直接通过底部预留的四个M5安装孔即可固定在实验台或者小型流水线侧边。大臂与底座连接的摆动关节采用双侧轴承支撑结构，关节处的连接耳板做了加厚处理，可承受大臂伸展时的倾覆力矩，避免关节处出现形变导致的运动精度偏差，关节的摆动角度范围设计为正负120度，配合底座的360度回转自由度，可覆盖底座上方半球形的工作空间。驱动元件的安装位预留了标准的走线槽，舵机的连接线可从结构内部的空腔走线，避免运动过程中线缆与结构件发生摩擦剐蹭，同时线缆的弯曲半径预留了足够余量，

　　不会在关节极限角度时出现线缆拉扯的问题。结构件的壁厚设计根据受力位置做了差异化处理，受力集中的关节连接位置壁厚设置为4mm，非受力的装饰与减重区域壁厚设置为2mm，在保证整体结构强度满足1kg以内末端负载要求的同时，尽可能降低整体结构的转动惯量，提升关节运动的响应速度。关节处的限位结构做了软接触设计，在极限摆动位置预留了缓冲垫安装位，避免舵机运动到极限角度时出现硬碰撞，保护舵机内部齿轮组不受冲击损坏。整套结构的装配逻辑采用模块化设计，每个关节都可单独拆卸更换，不需要拆解整个底座结构即可完成单个舵机或者关节连接件的维护更换，降低后期的维护成本。在实际应用中，这套结构可搭配不同长度的大臂、小臂连接件，扩展成不同工作半径的六自由度机械臂，

　　适配不同的工作场景需求，底座的回转驱动采用齿轮啮合传动，传动间隙控制在0.05mm以内，保证回转运动的重复定位精度满足实训与小型分拣工况的要求。结构表面的安装孔位全部采用标准公制螺纹规格，可兼容市面上常见的机械臂末端执行器安装，比如气动吸盘、小型夹爪、视觉摄像头支架等，不需要额外做转接件设计。
