手动家用绞肉机三维结构设计

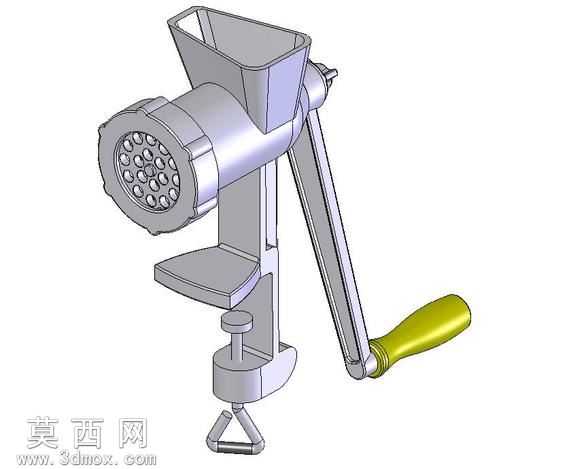

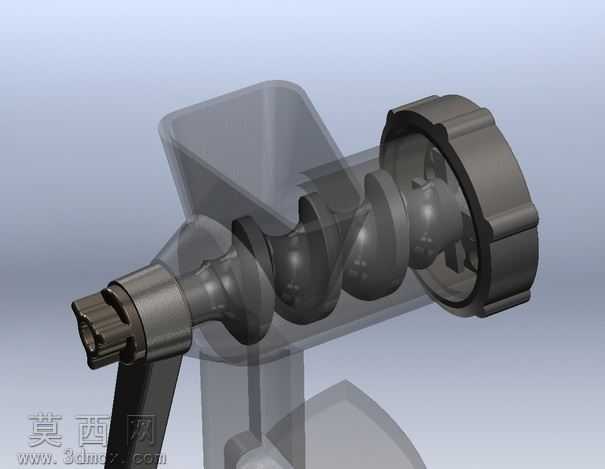

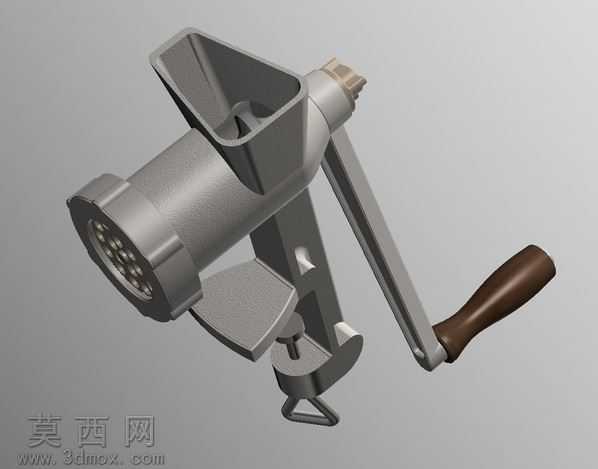

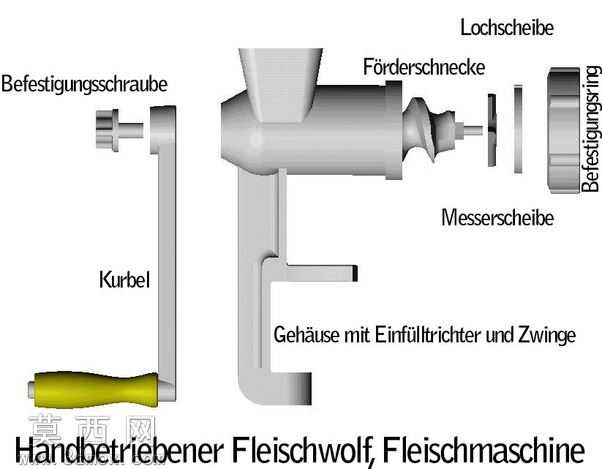

本作品为手动式家用绞肉机的三维数字化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对每一个零部件都进行了独立的特征构建，确保各部件间的装配关系完全符合实际机械运动逻辑。模型完整还原了手动绞肉机的核心结构：顶部为广口式进料斗，采用大倾角锥面设计，能够引导待加工食材顺畅进入绞切腔，进料斗与主机腔采用一体化过渡结构，避免食材卡滞；核心输送部件为变螺距螺旋送料轴，轴体表面的螺旋叶片从进料端到出料端螺距逐渐缩小，能够在推送食材的过程中逐步施加挤压力，保证食材向刀组方向稳定输送，螺旋轴末端设计有十字刀架安装位，可适配十字形绞切刀片，配合出料端的多孔出肉板完成食材的绞切作业；机身侧面设置有手摇驱动柄安装接口，驱动柄采用曲柄摇杆结构，握持部分做了符合人体工学的弧面处理，模拟木质握持材质的哑光质感，降低长时间操作的手部疲劳；机身尾部设计有旋转支撑结构，与桌面固定夹组件配合，可将整机牢固夹持在工作台边缘，保证绞肉作业时机身不会发生偏移。渲染阶段采用半透明磨砂材质模拟机身壳体效果，能够清晰展示内部螺旋轴与刀组的装配位置关系，金属部件采用哑光不锈钢材质，还原家用厨具的真实质感，手柄部分采用深棕色仿木材质，与金属机身形成视觉层次区分。设计过程中充分考虑手动器具的使用场景，所有转动配合部位都预留了合理的装配间隙，既保证转动顺畅无卡滞，又避免间隙过大导致的食材渗漏，整体结构紧凑，零部件数量精简，既还原了传统手动绞肉机的经典结构，又通过三维建模的方式验证了各部件的运动干涉情况，可作为厨具结构设计、手动机械原理教学的参考模型，也可用于家用厨房器具的产品改良设计参考。
