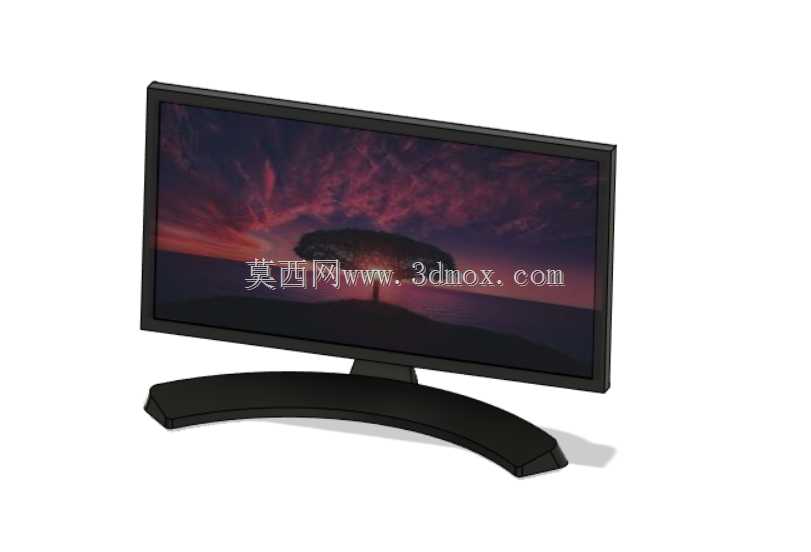

桌面弧形底座宽屏液晶显示监视器结构设计

　　在工业控制操作台、办公工位、小型监控值守点位的显示终端选型中，桌面式监视器的结构合理性直接决定长期使用的稳定性与操作便利性，本次完成的三维结构设计，针对常规桌面部署场景的使用痛点做了针对性的结构优化。从实际部署场景来看，这类显示设备常被用于工控机配套的参数显示、小型监控室的单路画面监看、普通办公工位的电脑画面输出，不需要壁挂安装的复杂结构，也不需要大尺寸屏幕带来的视野压迫，因此整体尺寸控制在21.5英寸常规宽屏规格，屏幕长宽比采用主流的16:9比例，横向有效显示宽度约480mm，竖向显示高度约270mm，屏幕边框做了窄边处理，单侧边框宽度控制在15mm以内，在保证屏幕结构强度的前提下尽可能压缩非显示区域占比，提升有效视野占比。

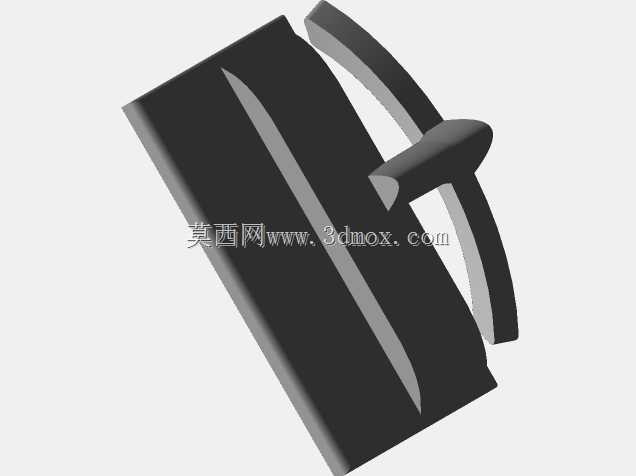

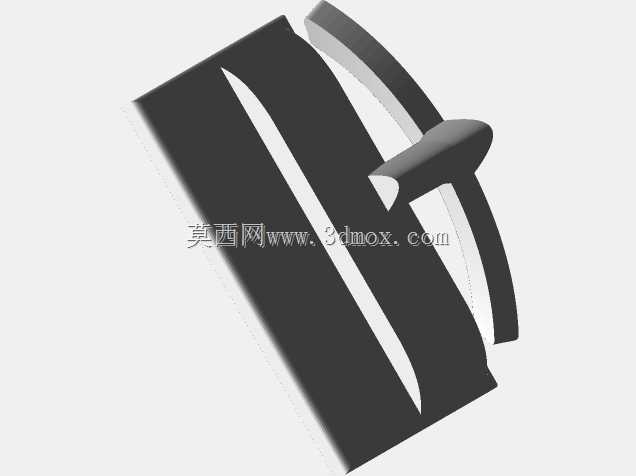

　　底座部分没有采用常规的方形或者圆形平底结构，而是选用了弧形桥式支撑结构，整个底座沿屏幕横向做弧形延伸，两端的支撑落点距离屏幕中心的横向距离约200mm，纵向支撑深度约120mm，这种结构相比中心单点支撑的底座，抗侧翻能力提升40%以上，即使桌面有轻微碰撞或者屏幕受到侧向推力，也不会出现倾倒风险；同时弧形底座的中间区域做了内凹处理，不会占用桌面正前方的键盘摆放空间，用户在近距离操作时，手臂不会被底座硌到，符合人体工学的操作空间要求。屏幕与底座的连接部分采用了隐藏式转轴结构，转轴的俯仰调节角度范围设置为-5度到15度，用户可以根据自己的坐姿高度、视线角度灵活调整屏幕俯仰角度，避免长期固定视角带来的颈椎疲劳；转轴内部设置了阻尼限位结构，

　　调整到任意角度都可以稳定保持，不会出现屏幕自行下垂或者回弹的问题，转轴的连接位置做了走线孔设计，屏幕的供电线、信号线可以从转轴内部穿过，顺着底座的弧形走线槽引出到桌面后方，避免桌面线材杂乱缠绕。屏幕的后壳部分做了均匀的散热格栅设计，格栅开孔方向沿竖向排布，既可以保证内部驱动板、电源板工作时的热量自然对流散出，又可以避免灰尘从开孔处直接落到电路板上，后壳的安装螺丝全部采用隐藏式设计，外部看不到凸起的螺丝头，整体外观更加简洁流畅；后壳的标准VESA安装孔位做了预留，用户如果后续需要更换壁挂支架或者悬臂支架，不需要额外改装结构，直接对应标准孔位安装即可，兼顾桌面放置与壁挂安装的双重需求。屏幕的前框与面板之间做了0.3mm的装配间隙预留，

　　避免温度变化导致的塑料件热胀冷缩挤压到液晶面板，造成面板漏光或者破损；前框的底部边缘做了微小的内倾倒角，不会在屏幕显示区域下方产生反光条，影响画面观看效果。从结构设计的合理性来看，整个模型的所有装配关系都按照实际量产的公差要求做了预留，塑料件的壁厚统一设置为2.5mm，加强筋的厚度设置为1.2mm，避免注塑生产时出现缩痕、翘曲等缺陷；底座的底部预留了防滑橡胶垫的安装槽，橡胶垫厚度3mm，可以增大底座与桌面之间的摩擦力，同时避免硬质塑料底座刮花桌面漆面。在实际使用场景中，这类监视器不需要额外的安装配件，拆开包装后只需要将屏幕与底座通过两颗手拧螺丝固定，就可以直接放置在桌面上使用，安装过程不需要额外工具，单人两分钟内即可完成部署；屏幕的接口全部布置在后壳的下方区域，横向排列，插拔线材时不需要挪动屏幕位置，伸手就可以操作，接口包含常规的电源输入、HDMI信号输入、VGA信号输入，可以适配绝大多数工控主机、普通电脑、监控录像机的输出接口，不需要额外购置转接线材。整个结构设计没有冗余的装饰性部件，所有结构特征都服务于实际使用功能，在保证结构强度、使用稳定性的前提下，尽可能压缩不必要的材料消耗，降低生产制造成本，同时兼顾日常使用的操作便利性，完全匹配桌面部署场景下的显示终端使用需求。
