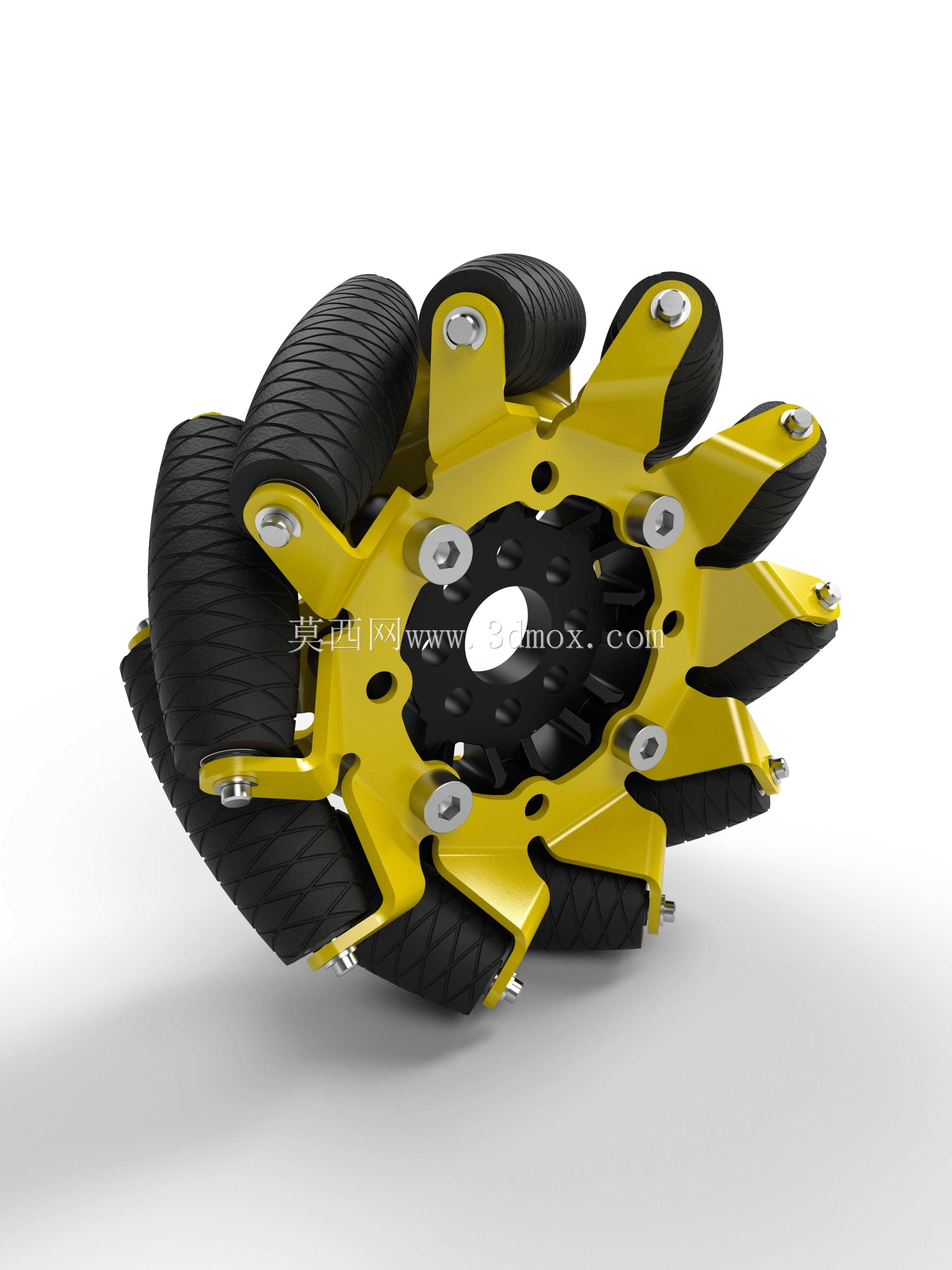

FTC竞赛机器人用麦克纳姆轮结构设计

　　在青少年机器人竞赛、小型AGV转运平台、桌面级移动作业机器人的行走机构选型中，全向移动轮组一直是兼顾空间灵活性与运动精度的核心部件，这款适配FTC赛事场景的麦克纳姆轮结构，正是针对小型移动机器人的安装边界、负载需求、运动特性做了针对性的结构优化，区别于工业级重载麦克纳姆轮的厚重设计，这款轮组在轻量化与结构强度之间做了非常贴合赛事场景的平衡。

　　从实际应用场景来看，这类轮组主要服务于需要在有限场地内完成横移、斜行、零半径转向等复杂动作的移动机器人，尤其是FTC这类竞赛场景中，场地内通常布置有多种任务道具、障碍结构，常规差速轮组需要较大的转向半径，在紧凑场地内完成对位、避障动作时效率极低，而麦克纳姆轮通过轮缘分布式布置的从动辊子，能够依靠不同轮组的转速差合成任意方向的运动矢量，不需要额外设置转向机构就能完成全向移动，非常适合竞赛场景下的快速机动需求。

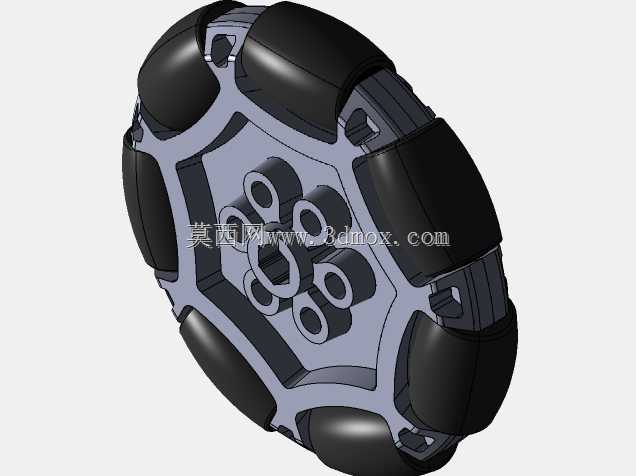

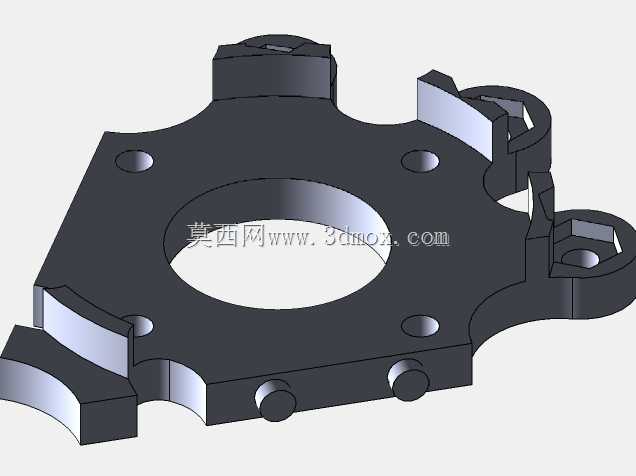

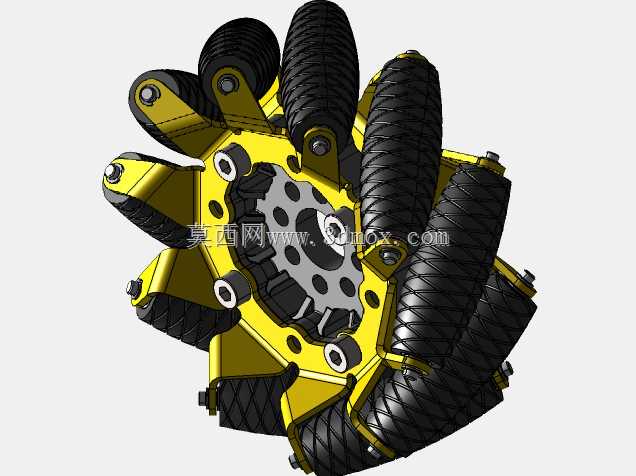

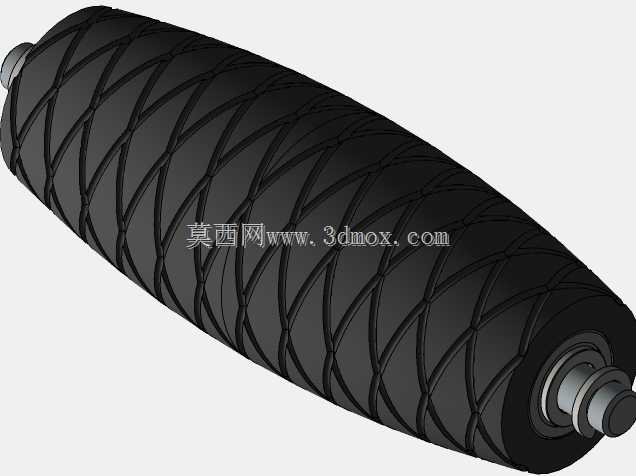

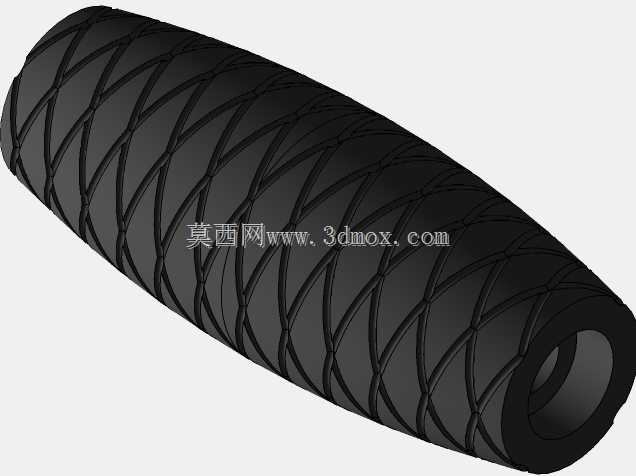

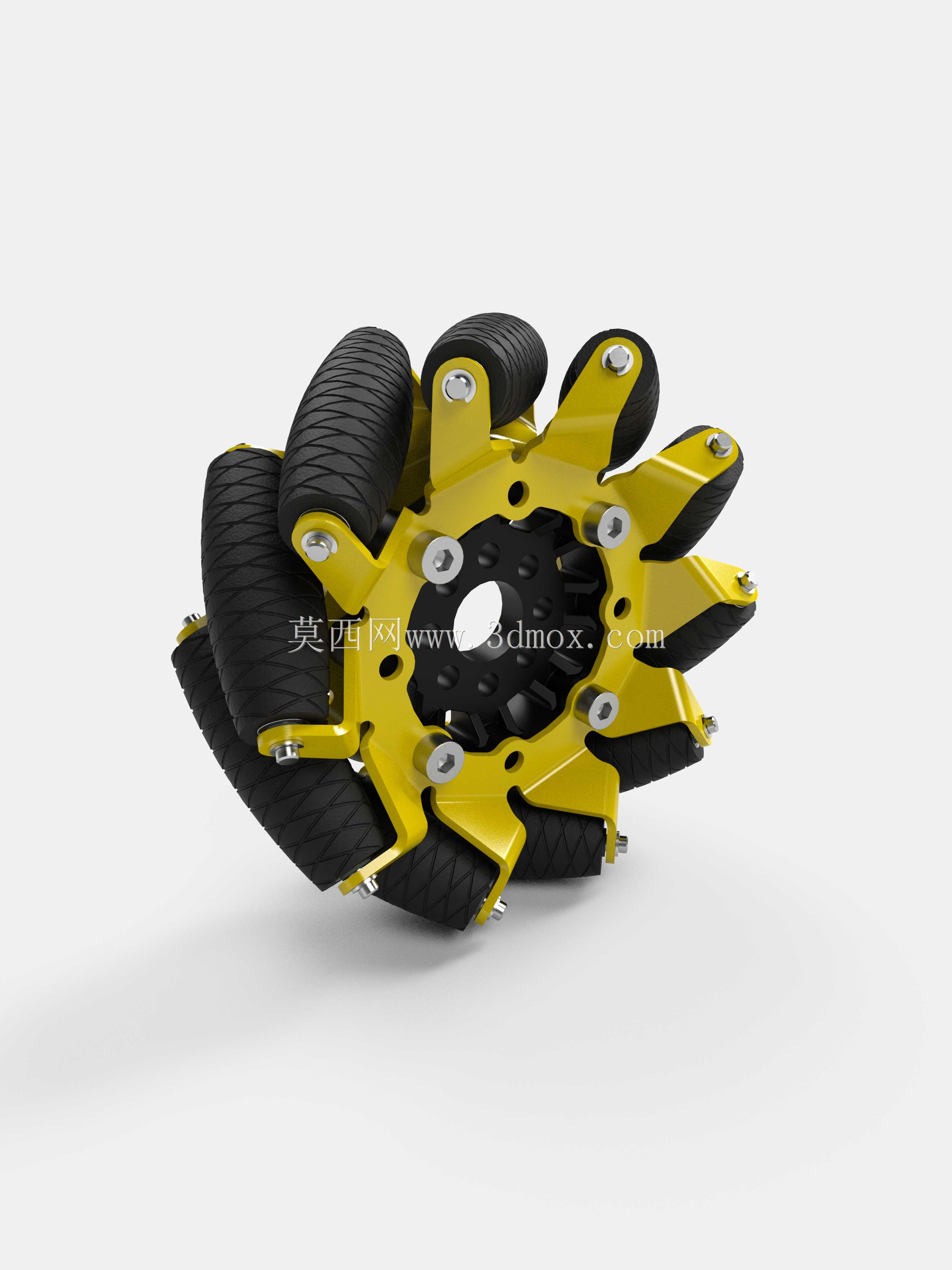

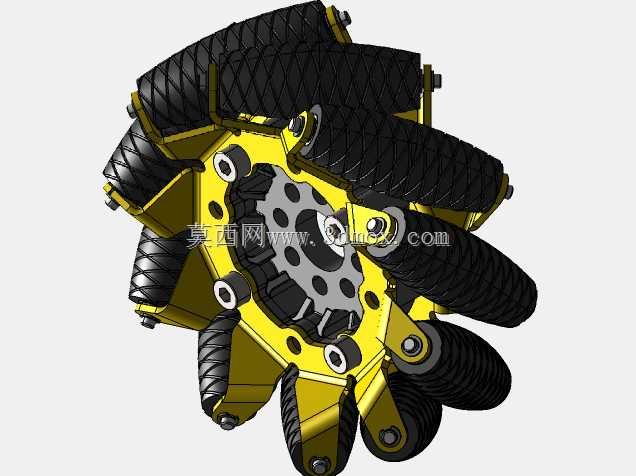

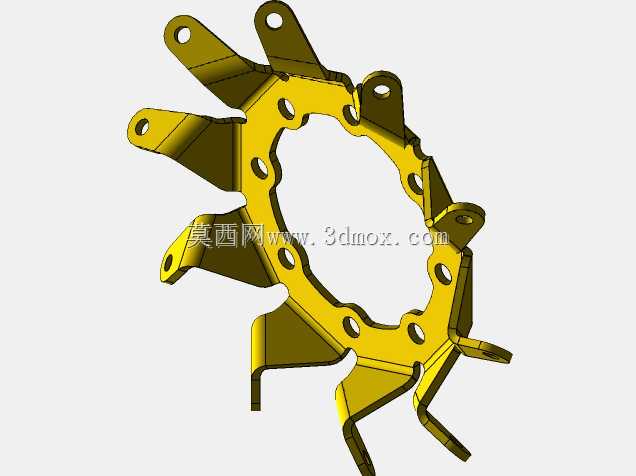

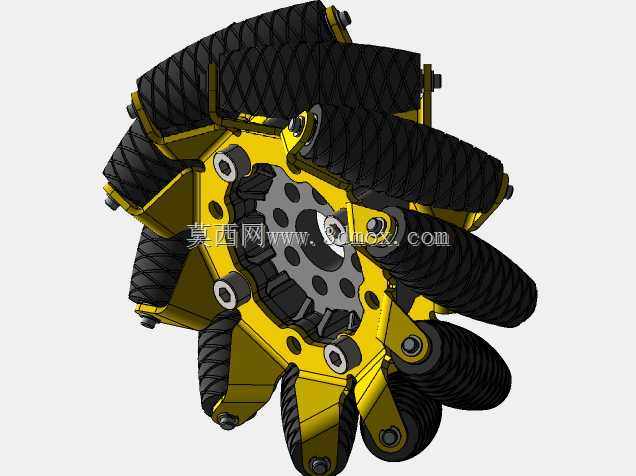

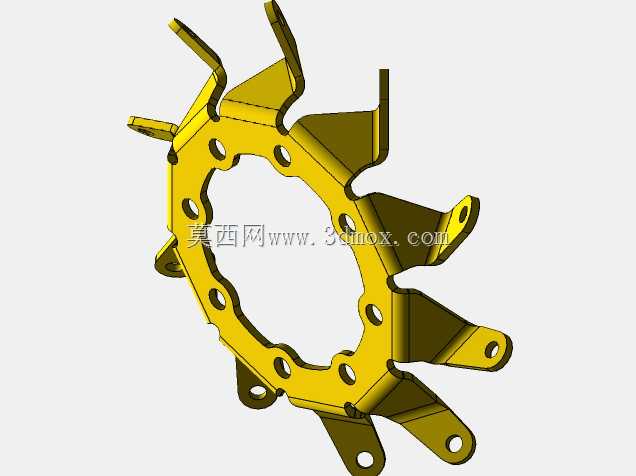

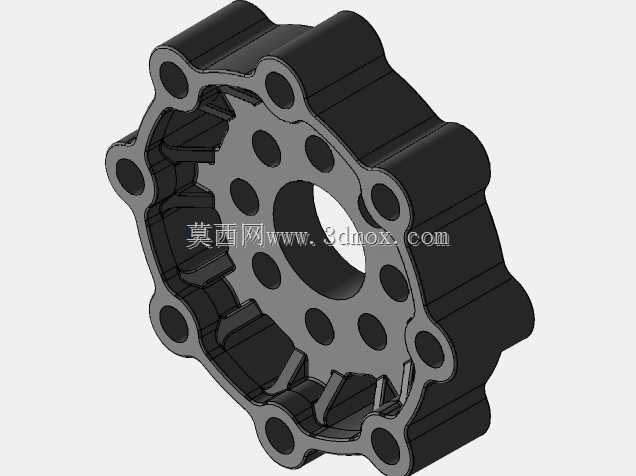

　　从结构设计思路来看，这款轮组采用了分体式轮毂设计，中心轮毂采用高强度硬质合金加工成型，轮辐位置做了多组镂空减重处理，在保证轮体整体抗扭强度的前提下，尽可能降低了轮组自身的转动惯量，对于小型机器人的驱动电机选型非常友好，不需要过大的输出扭矩就能驱动轮组快速启停。轮缘的从动辊子采用分段式安装结构，每根辊子通过独立的销轴固定在轮毂的安装支耳上，辊子的外轮廓采用弧形曲面设计，保证轮组在滚动过程中始终有至少两个辊子与地面接触，避免运动过程中出现颠簸、跳轮的问题，辊子外层包覆高摩擦系数的橡胶材质，在常见的竞赛场地PVC地垫、木质地面上都能提供足够的抓地力，减少动力输出过程中的打滑损耗。

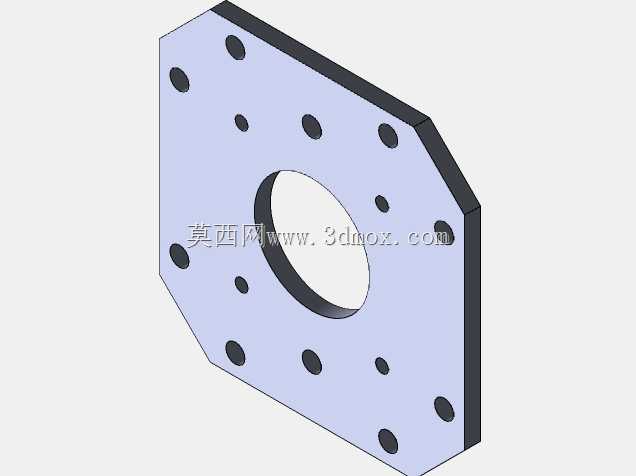

　　从安装边界来看，这款轮组的中心安装孔采用标准的圆孔键槽结构，能够直接适配FTC赛事常用的标准电机输出轴规格，轮毂上预留的多组安装孔位可以兼容不同厚度的安装支架，不需要额外做转接件就能完成轮组与机器人底盘的固定。轮组的整体外径控制在小型机器人底盘的常规适配范围内，轮体宽度经过优化，既保证了足够的接地面积分散负载，又不会占用过多的底盘横向安装空间，给底盘上的控制器、电池、执行机构留出足够的布置余量。

　　在功能特性上，这款轮组的从动辊子轴线与轮体主轴线呈45度夹角布置，四个同规格轮组按照标准矩形布置在底盘四角时，通过控制四个轮子的转向与转速组合，就能实现前进后退、左右横移、斜向移动、原地自旋等全向运动动作，相比舵机转向的轮组结构，减少了转向执行机构的零件数量，降低了底盘整体的故障点，同时运动响应速度更快，在需要快速调整位置的竞赛任务中优势明显。辊子的安装销轴做了防松处理，在频繁启停、急转急停的工况下不会出现销轴窜动、辊子脱落的问题，橡胶辊面的耐磨性能也经过针对性优化，能够承受长时间竞赛训练过程中的反复摩擦，不会短期内出现过度磨损导致抓地力下降的问题。

　　从结构细节来看，轮毂的支耳位置做了圆角过渡处理，避免应力集中导致的支耳断裂问题，每一个安装孔位都做了沉头设计，固定螺丝安装后不会突出轮体表面，避免运动过程中螺丝刮蹭地面或者场地道具。轮组的整体动平衡经过调校，在高速转动过程中不会出现明显的径向跳动，保证机器人高速移动过程中的底盘稳定性，减少传感器因为轮组震动产生的数据误差，对于搭载视觉传感器、惯性测量单元的智能机器人来说，稳定的行走机构能够有效降低上层算法的校准难度，提升自主导航、任务对位的精度。
